2019 TOYOTA PROACE VERSO Kasutusjuhend (in Estonian)

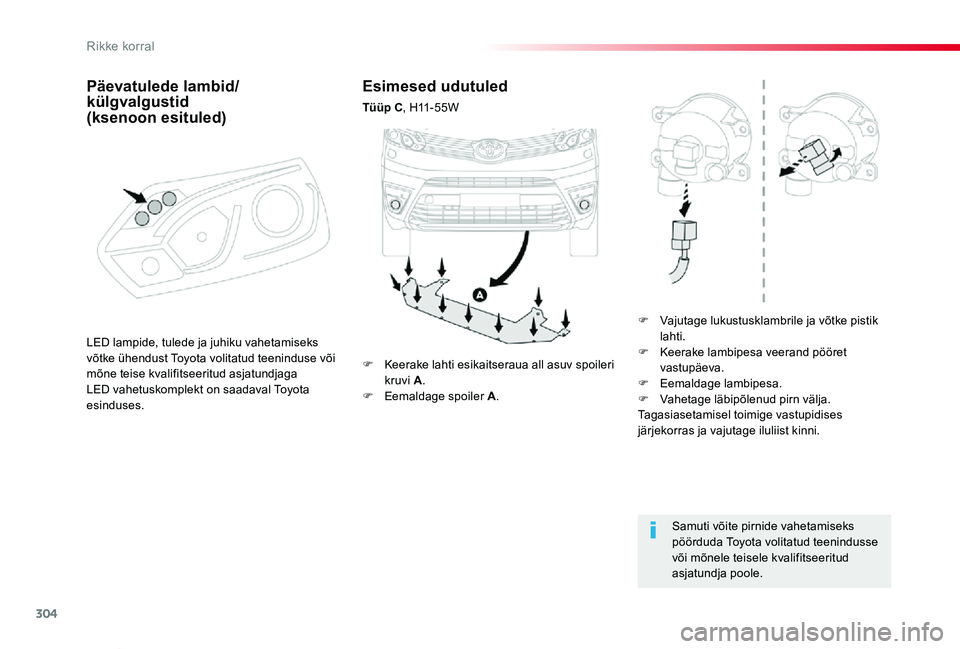

304
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Esimesed udutuled
Tüüp C, H11 - 5 5 W
F Vajutage lukustusklambrile ja võtke pistik lahti.F Keerake lambipesa veerand pööret vastupäeva.F Eemaldage lambipesa.F Vahetage läbipõlenud pirn välja.Tagasiasetamisel toimige vastupidises järjekorras ja vajutage iluliist kinni.
Samuti võite pirnide vahetamiseks pöörduda Toyota volitatud teenindusse või mõnele teisele kvalifitseeritud asjatundja poole.
F Keerake lahti esikaitseraua all asuv spoileri kruvi A.F Eemaldage spoiler A.
LED lampide, tulede ja juhiku vahetamiseks võtke ühendust Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundjagaLED vahetuskomplekt on saadaval Toyota esinduses.
Päevatulede lambid/ külgvalgustid (ksenoon esituled)
Rikke korral

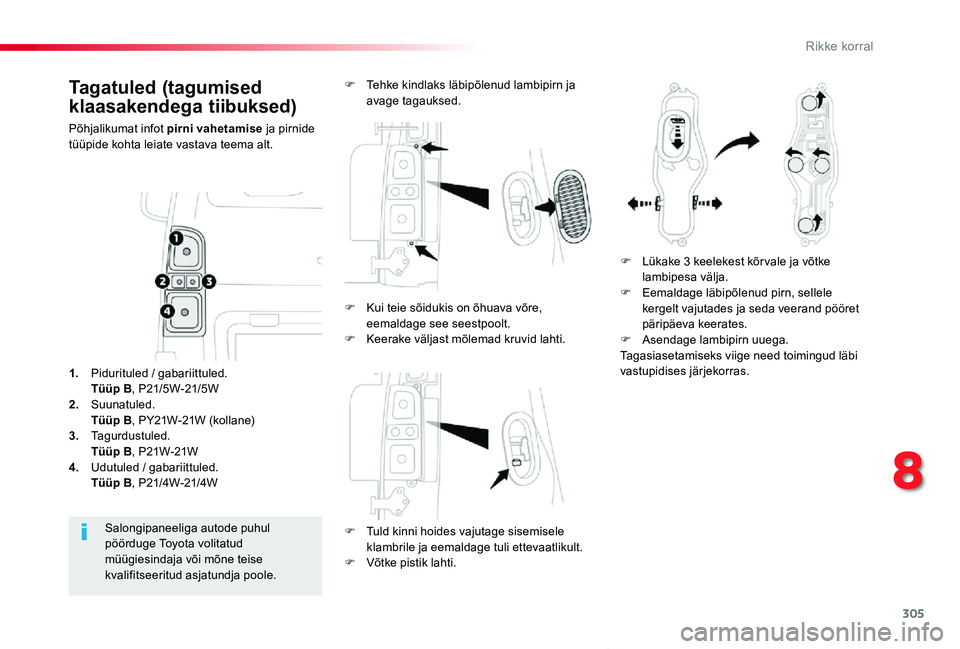

305
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Tagatuled (tagumised
klaasakendega tiibuksed)
Põhjalikumat infot pirni vahetamise ja pirnide tüüpide kohta leiate vastava teema alt.
F Tuld kinni hoides vajutage sisemisele
klambrile ja eemaldage tuli ettevaatlikult.F Võtke pistik lahti.
Salongipaneeliga autode puhul pöörduge Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asjatundja poole.
1. Pidurituled / gabariittuled. Tüüp B, P21/5W-21/5W2. Suunatuled. Tüüp B, PY21W-21W (kollane)3. Tagurdustuled. Tüüp B, P21W-21W4. Udutuled / gabariittuled. Tüüp B, P21/4W-21/4W
F Tehke kindlaks läbipõlenud lambipirn ja avage tagauksed.
F Lükake 3 keelekest kõr vale ja võtke lambipesa välja.F Eemaldage läbipõlenud pirn, sellele kergelt vajutades ja seda veerand pööret päripäeva keerates.F Asendage lambipirn uuega.Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
F Kui teie sõidukis on õhuava võre, eemaldage see seestpoolt.F Keerake väljast mõlemad kruvid lahti.
8
Rikke korral

306
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Numbrituli (tagumised klaasakendega tiibuksed)
Tüüp A, W5W-5W
F Eemaldage plastikust kate peenikese otsaga kruvikeeraja abil.F Lükake ava kaudu kruvikeeraja abil tuld väljapoole.F Võtke pistik lahti.F Eemaldage tuli.F Keerake lambipesa veerand pööret vastupäeva.F Asendage läbipõlenud pirn uuega.Tagasiasetamiseks vajutage tuli oma kohale.
Kolmas pidurituli (tagumised klaasakendega tiibuksed)
Tüüp A, W5W-5W
Tagasiasetamiseks vajutage läbipaistvale kattele.
F Avage vasak tagauks.F Asetage peenike kruvikeeraja ühte tuledeklaasi aukudest.F Lükake klaasi väljapoole.F Eemaldage tuledeklaas.F Asendage läbipõlenud lambipirn.
Rikke korral

307
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Laetuled
(ees ja taga)
Tüüp A, W5W-5W
F Võtke tule kate lahti, lükates kruvikeeraja laetule mõlemal poolel asuvatesse süvenditesse.F Eemaldage pirn ja asendage see uuega.F Vajutage kate oma kohale ja veenduge, et see oleks korralikult kinni.
8
Rikke korral

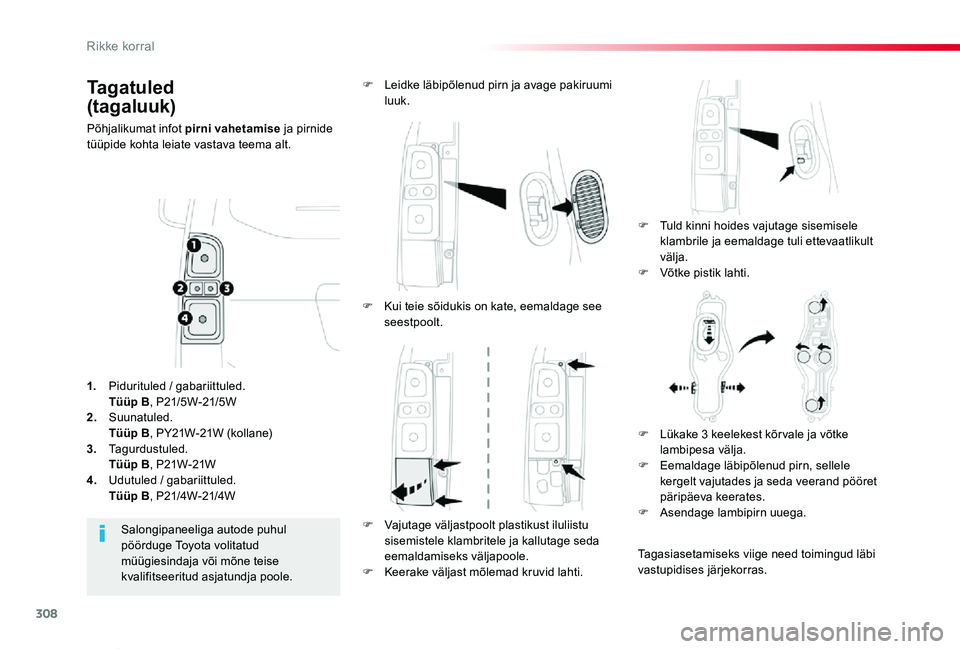

308
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Tagatuled
(tagaluuk)
Põhjalikumat infot pirni vahetamise ja pirnide tüüpide kohta leiate vastava teema alt.
F Tuld kinni hoides vajutage sisemisele klambrile ja eemaldage tuli ettevaatlikult
välja.F Võtke pistik lahti.
F Leidke läbipõlenud pirn ja avage pakiruumi luuk.
Salongipaneeliga autode puhul pöörduge Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asjatundja poole.
1. Pidurituled / gabariittuled. Tüüp B, P21/5W-21/5W2. Suunatuled. Tüüp B, PY21W-21W (kollane)
3. Tagurdustuled. Tüüp B, P21W-21W4. Udutuled / gabariittuled. Tüüp B, P21/4W-21/4W
F Kui teie sõidukis on kate, eemaldage see seestpoolt.
F Vajutage väljastpoolt plastikust iluliistu sisemistele klambritele ja kallutage seda eemaldamiseks väljapoole.F Keerake väljast mõlemad kruvid lahti.
F Lükake 3 keelekest kõr vale ja võtke lambipesa välja.F Eemaldage läbipõlenud pirn, sellele kergelt vajutades ja seda veerand pööret päripäeva keerates.F Asendage lambipirn uuega.
Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
Rikke korral

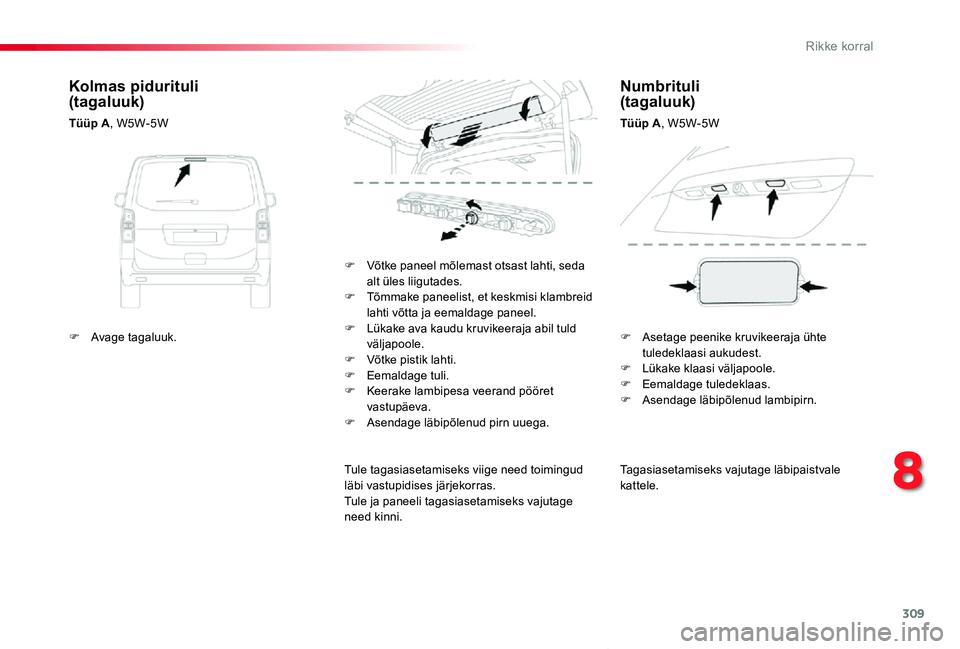

309
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Tagasiasetamiseks vajutage läbipaistvale kattele.
F Võtke paneel mõlemast otsast lahti, seda alt üles liigutades.F Tõmmake paneelist, et keskmisi klambreid lahti võtta ja eemaldage paneel.F Lükake ava kaudu kruvikeeraja abil tuld väljapoole.F Võtke pistik lahti.F Eemaldage tuli.F Keerake lambipesa veerand pööret vastupäeva.F Asendage läbipõlenud pirn uuega.
Tule tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.Tule ja paneeli tagasiasetamiseks vajutage need kinni.
Kolmas pidurituli (tagaluuk)
Tüüp A, W5W-5W
Numbrituli (tagaluuk)
Tüüp A, W5W-5W
F Avage tagaluuk.F Asetage peenike kruvikeeraja ühte tuledeklaasi aukudest.F Lükake klaasi väljapoole.F Eemaldage tuledeklaas.F Asendage läbipõlenud lambipirn.
8
Rikke korral

310
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Laetuled
(ees ja taga)
Seda tüüpi LED lampide, valgustite ja juhikute vahetamiseks pöörduge Toyota volitatud teenindusse või mõnele teise kvalifitseeritud asjatundja poole.Toyota esinduses on müügil LED-tulede vahetamise komplekt.
Rikke korral

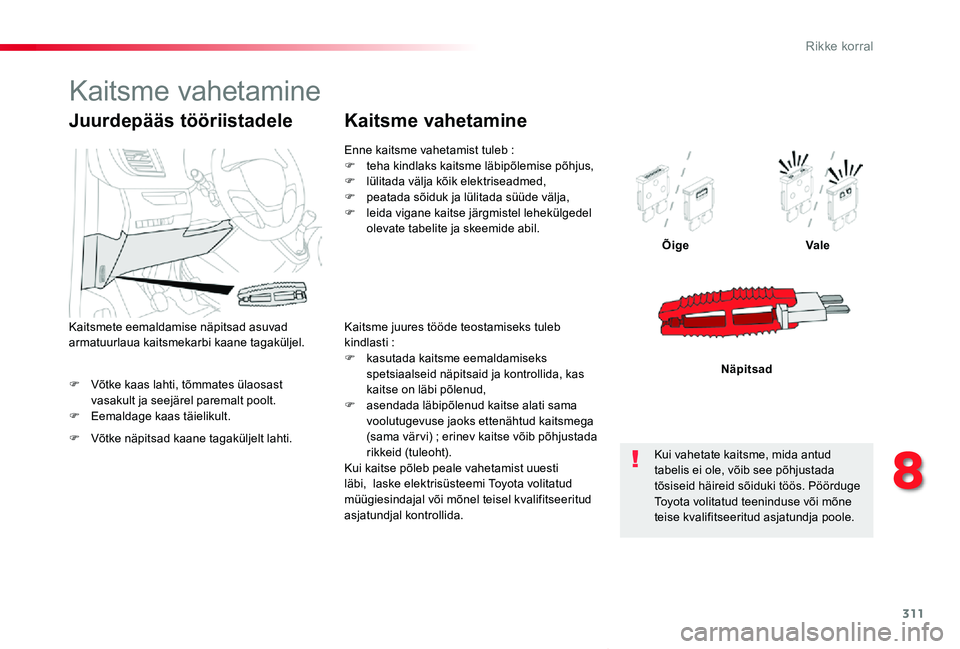

311
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
F Võtke kaas lahti, tõmmates ülaosast vasakult ja seejärel paremalt poolt.F Eemaldage kaas täielikult.
ÕigeVale
Näpitsad
Juurdepääs tööriistadele
F Võtke näpitsad kaane tagaküljelt lahti.
Kaitsmete eemaldamise näpitsad asuvad armatuurlaua kaitsmekarbi kaane tagaküljel.
Enne kaitsme vahetamist tuleb :F teha kindlaks kaitsme läbipõlemise põhjus,F lülitada välja kõik elektriseadmed,F peatada sõiduk ja lülitada süüde välja,F leida vigane kaitse järgmistel lehekülgedel olevate tabelite ja skeemide abil.
Kaitsme vahetamine
Kaitsme juures tööde teostamiseks tuleb kindlasti :F kasutada kaitsme eemaldamiseks spetsiaalseid näpitsaid ja kontrollida, kas kaitse on läbi põlenud,F asendada läbipõlenud kaitse alati sama voolutugevuse jaoks ettenähtud kaitsmega (sama vär vi) ; erinev kaitse võib põhjustada rikkeid (tuleoht).Kui kaitse põleb peale vahetamist uuesti läbi, laske elektrisüsteemi Toyota volitatud müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
Kui vahetate kaitsme, mida antud tabelis ei ole, võib see põhjustada tõsiseid häireid sõiduki töös. Pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
Kaitsme vahetamine
8
Rikke korral
