257
6
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Jei atsirado sutrikimų, į jungus atbulinę pavarą,
priklausomai nuo automobilio komplektuotės:
Susisiekite su Toyota atstovu arba kitu
kvalifikuotu specialistu.Užsidega ši lemputė ir pasirodo
pranešimas bei pasigirsta
signalizatoriaus garsas.
Ima mirksėti šio mygtuko lemputė ir
pasirodo pranešimas bei pasigirsta
signalizatoriaus garsas.
Važinėdami blogu oru arba žiemos
metu patikrinkite, kad jutikliai nebūtų
padengti purvu, ledu arba sniegu.
Įjungus atbulinę pavarą garsinis
signalas (ilgas pyptelėjimas) jus
perspės, jeigu jutikliai gali būti
nešvarūs.
Kai kurie garso šaltiniai (motociklas,
sunkvežimis, per foratorius ir kt.) gali
sukelti garsinės pastatymo pagalbos
signalo įsijungimą. Plovimas aukštu slėgiu
Jei plaunate automobilį aukšto slėgio
plautuvu, nenukreipkite čiurkšlės
į jutiklius iš mažesnio negu 30 cm
atstumo, nes galite juos pažeisti.
Veikimo sutrikimai
Proace_lt_Chap06_conduite_ed01-2016.indd 25720/07/2016 07:37

258
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Galinio vaizdo kamera su vaizdu ant vidinio veidrodžio
Galinio vaizdo (važiavimo atbulomis pagalbos)
kamera įsijungia automatiškai, į jungus atbulinę
pavarą.
Kartu su šia funkcija gali būti įrengta ir
automobilio pastatymo pagalba.Atidaryta galinė bagažinė arba
užpakalinės durys (priklausomai nuo
įrangos) gali trukdyti ekranui parodyti
vaizdus.Jei kurios nors iš suveriamų jų
durų yra atidarytos, nepamirškite
atsižvelgti į jų užimamą erdvę.
Vaizdo deformacija yra normalus dalykas.
Galinio vaizdo kamera jokiu būdu negali
pakeisti vairuotojo budrumo. Reguliariai tikrinkite, ar švarus vaizdo
kameros lęšis.
Periodiškai valykite galinio vaizdo kamerą
švelnia šluoste, jos nedrėkindami.
Vaizdas pasirodo ant vidinio galinio vaizdo veidrodžio.
Plovimas aukštu slėgiu (pavyzdžiui,
kai kamera pur vina)
Plaudami automobilį aukštu slėgiu
nenukreipkite čiurkšlės iš mažesnio
negu 30 cm atstumo į vaizdo kamerą,
nes galite ją pažeisti.
Mėlynos šoninės linijos rodo jūsų automobilio
plotį su veidrodžiais.
Raudona linija rodo 30 cm atstumą nuo
automobilio galinio bamperio, o plonos melsvos
linijos rodo atitinkamai 1 m (
A) ir 2 m ( B)
atstumą.
Proace_lt_Chap06_conduite_ed01-2016.indd 25820/07/2016 07:37

259
6
Valdymas
Proace_lt_Chap06_conduite_ed01-2016

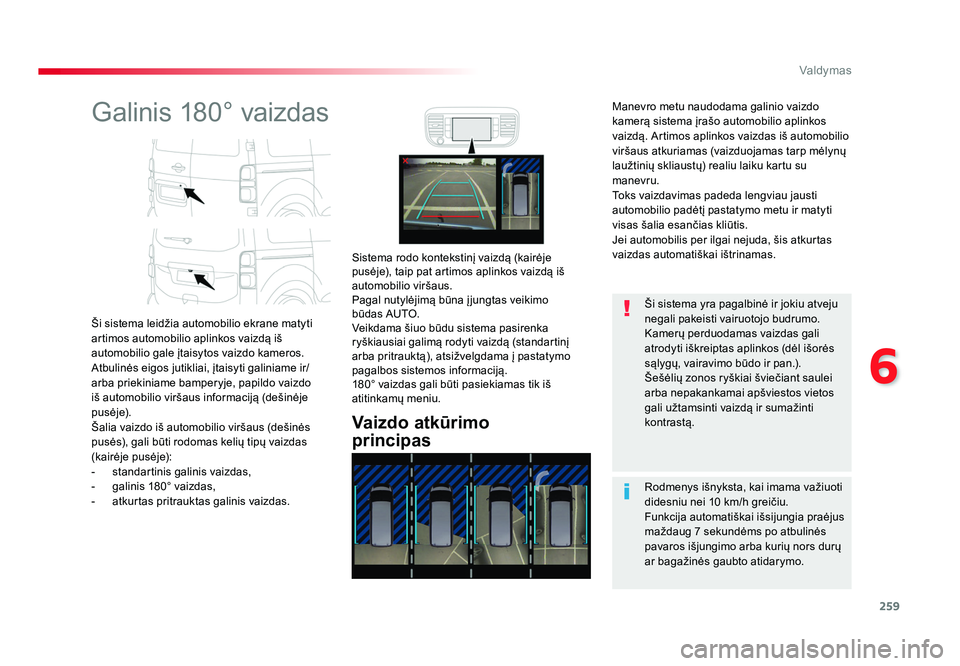

Galinis 180° vaizdas
Ši sistema leidžia automobilio ekrane matyti
artimos automobilio aplinkos vaizdą iš
automobilio gale įtaisytos vaizdo kameros.
Atbulinės eigos jutikliai, įtaisyti galiniame ir/
arba priekiniame bamperyje, papildo vaizdo
iš automobilio viršaus informaciją (dešinėje
p u s ė j e).
Šalia vaizdo iš automobilio viršaus (dešinės
pusės), gali būti rodomas kelių tipų vaizdas
(kairėje pusėje):
- standartinis galinis vaizdas,
- galinis 180° vaizdas,
- atkurtas pritrauktas galinis vaizdas.
Vaizdo atkūrimo
principas
Sistema rodo kontekstinį vaizdą (kairėje
pusėje), taip pat artimos aplinkos vaizdą iš
automobilio viršaus.
Pagal nutylėjimą būna į jungtas veikimo
būdas AUTO.
Veikdama šiuo būdu sistema pasirenka
ryškiausiai galimą rodyti vaizdą (standartinį
arba pritrauktą), atsižvelgdama į pastatymo
pagalbos sistemos informaciją.
180° vaizdas gali būti pasiekiamas tik iš
atitinkamų meniu.
Rodmenys išnyksta, kai imama važiuoti
didesniu nei 10 km/h greičiu.
Funkcija automatiškai išsijungia praėjus
maždaug 7 sekundėms po atbulinės
pavaros išjungimo arba kurių nors durų
ar bagažinės gaubto atidarymo. Ši sistema yra pagalbinė ir jokiu atveju
negali pakeisti vairuotojo budrumo.
Kamerų perduodamas vaizdas gali
atrodyti iškreiptas aplinkos (dėl išorės
sąlygų, vairavimo būdo ir pan.).
Šešėlių zonos ryškiai šviečiant saulei
arba nepakankamai apšviestos vietos
gali užtamsinti vaizdą ir sumažinti
kontrastą.
Manevro metu naudodama galinio vaizdo
kamerą sistema įrašo automobilio aplinkos
vaizdą. Artimos aplinkos vaizdas iš automobilio
viršaus atkuriamas (vaizduojamas tarp mėlynų
laužtinių skliaustų) realiu laiku kartu su
manevru.
Toks vaizdavimas padeda lengviau jausti
automobilio padėtį pastatymo metu ir matyti
visas šalia esančias kliūtis.
Jei automobilis per ilgai nejuda, šis atkurtas
vaizdas automatiškai ištrinamas.
Proace_lt_Chap06_conduite_ed01-2016.indd 25920/07/2016 07:37

260
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
"Standartinis vaizdas""180° vaizdas"
"Pritrauktas vaizdas" (atkurtas)
Manevro metu kamera įsimena aplinkinį vaizdą
ir rodo atkurtą vaizdą iš automobilio viršaus jo
artimoje aplinkoje, taip leisdama automobiliu
atlikti manevrą tarp aplinkos kliūčių.
Šis vaizdas yra rodomas, kai būna į jungtas
būdas AUTO arba kai pasirenkamas vaizdas iš
vaizdo keitimo meniu.
180° vaizdas suteikia galimybę atbuline eiga
išvažiuoti iš stovėjimo vietos iš tolo matant
atvažiuojančius automobilius, pėsčiuosius ar
dviratininkus.
Šis vaizdas nėra rekomenduojamas atliekant
visą manevrą.
Jis yra suskaidytas tokiu būdu:
Ekrane rodoma zona už jūsų automobilio.
Mėlynos šoninės linijos rodo jūsų automobilio
plotį (su veidrodžiais): jos yra nukreiptos pagal
jūsų automobilio vairo padėtį.
Raudona linija rodo 30 cm atstumą nuo
galinio bamperio, o dvi mėlynos linijos -
atitinkamai 1 m ir 2 m atstumą.
Galinis vaizdas
Norėdami į jungti kamerą, esančią ant
bagažinės dangčios arba užpakalinių durų,
į junkite atbulinės eigos pavarą.
Pastatymo atbulomis pagalba papildo
informaciją apie automobilio aplinką.
Kliūtys gali atrodyti esančios toliau,
negu yra iš tikrų jų.
Manevro metu svarbu stebėti šoninius
vaizdus per veidrodžius.
Proace_lt_Chap06_conduite_ed01-2016.indd 26020/07/2016 07:37

261
6
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Įjungimas
Vaizdo kamera į jungiama automatiškai, į jungus
atbulinę pavarą.
Funkcija rodoma jutikliniame ekrane. Jei norite
išjungti rodomą langą, paspauskite raudoną kryžiuką,
esantį viršutiniame kairiajame lango kampe.
Kai rodomas submeniu, pasirinkite vieną iš
keturių vaizdo tipų:"Standartinis vaizdas".
"180° vaizdas".
"Pritrauktas vaizdas".
"Būdas AUTO".
Bet kuriuo metu jūs galite pasirinkti vaizdo
rodymą paspausdami šią zoną. Reguliariai tikrinkite, ar yra švarūs
kamerų lęšiai.
Periodiškai valykite galinio vaizdo
kamerą švelnia nedrėgna šluoste."Būdas AUTO"
Šis būdas būna iš karto į jungtas pagal nutylėjimą.
Naudojant ant galinio bamperio esančius jutiklius
automatinis vaizdas leidžia manevro metu
artėjant prie kliūties persijungti nuo paprasto
galinio vaizdo prie vaizdo iš viršaus.
Funkcija automatiškai išjungiama, kai
prie automobilio prikabinama priekaba
arba ant prikabinimo įtaiso uždedamas
dviračių laikiklis (kai automobilis turi
pagal gamintojo instrukcijas įrengtą
prikabinimo įtaisą).
Greito pajudėjimo būdas
Šis būdas leidžia greičiau parodo kontekstinį
vaizdą (kairės pusės) ir vaizdą iš automobilio
viršaus. Plovimas aukštu slėgiu (pavyzdžiui,
kai yra pur vina)
Kai plaunate automobilį aukšto slėgio
čiurkšle, nenukreipkite jos į kamerų
lęšius iš mažesnio nei 30 cm atstumo,
nes galite juos pažeisti.
Pasirodęs pranešimas (angliškai) jus įspėja,
kad prieš manevruodami patikrintumėte
automobilio aplinką.
Proace_lt_Chap06_conduite_ed01-2016.indd 26120/07/2016 07:37

262
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Tyre Pressure Warning System (TPWS)
Automobiliui judant sistema tikrina visų keturių
padangų slėgį.
Ji lygina ratų greičio jutiklių perduodamą
informaciją su atskaitos slėgiu, kuris turi būti
iš naujo nustatytas po kiekvieno padangos
pripūtimo arba rato pakeitimo .
Sistema į jungia įspėjamą jį signalą, kai nustato
slėgio kritimą vienoje ar keliose padangose. Padangų oro slėgio įspėjamoji Tyre
Pressure Warning System (TPWS)
sistema negali pakeisti vairuotojo, todėl
vairuotojas turi atidžiai stebėti savo
automobilio techninę būklę.
Taip pat išlieka poreikis kas mėnesį
arba prieš ilgą kelionę tikrinti padangų
(įskaitant ir atsarginio rato) oro slėgį.
Važiuojant su nepakankamai
pripūstomis padangomis suprastėja
automobilio stabilumas, pailgėja
stabdymo kelias, greičiau dėvisi
padangos, ypač kai važinėjama
sunkiomis sąlygomis (didelė įkrova,
didesnis greitis, ilgos kelionės).
Sistema užtikrina padangų oro slėgio automatinį patikrinimą važiuojant automobiliui.
Jūsų automobilio padangų oro slėgis
nurodytas oro slėgio padangose
etiketėje.
Norėdami daugiau sužinoti apie
Identifikacijos duomenis skaitykite
atitinkamą skyrelį.
Slėgis turi būti tikrinamas padangoms
esant neįkaitusioms (kai automobilis
stovi 1 valandą arba jei buvo važiuota
ne daugiau kaip 10 km vidutiniu greičiu).
Priešingu atveju (kai padangos
įkaitusios) prie etiketėje nurodytų verčių
pridėkite 0,3 baro.
Važinėjant su nepakankamai
pripūstomis padangomis padidėja
degalų sąnaudos.
Sniego grandinės
Sistema neturėtų būti inicijuojama
po sniego grandinių uždėjimo arba
nuėmimo.
Atsarginis ratas
Plieniniame atsarginiame rate nėra
padangų slėgio įspėjamojo daviklio.
Proace_lt_Chap06_conduite_ed01-2016.indd 26220/07/2016 07:37

263
6
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Tyre Pressure Warning

Inicijavimas
Prieš inicijuodami sistemą patikrinkite,
ar visų padangų slėgis yra tinkamas
automobilio eksploatavimo sąlygoms
ir atitinka etiketėje nurodytas padangų
slėgio normas.
Įspėjimu apie padangų oro slėgį galima
pasitikėti tik tuo atveju, jei sistemos
perkalibravimas buvo atliktas teisingai
nustačius oro slėgį visose keturiose
padangose.
Padangų oro slėgio įspėjamoji sistema
neįspės jei vykdant perkalibravimą oro
slėgis padangose neatitiko reikalavimų.
Įspėjimą rodo tolygiai užsidegusi
ši lemputė, kartu įsijungęs garsinis
signalizatorius ir, priklausomai nuo
įrangos, rodomas pranešimas.
Jūs turite inicijuoti sistemą, tai yra nustatyti ją
į pradinę padėtį po kiekvieno vienos ar kelių
padangų pripūtimo, taip pat po vieno ar kelių
ratų pakeitimo.
F Nedelsdami sumažinkite greitį, venkite staigių judesių vairu ir staigaus stabdymo.
F Iškart sustokite, kai tai leidžia eismo sąlygos. F Jei padanga yra pradurta, pasinaudokite
laikino padangos sutaisymo komplektu
arba atsarginiu ratu (priklausomai nuo
komplektuotės),
arba
F jei turite kompresorių, pavyzdžiui, esantį laikino padangos sutaisymo komplekte,
patikrinkite visų keturių padangų
(neįkaitusių) slėgį,
arba
F jei tokio patikrinimo neįmanoma atlikti iškart, atsargiai važiuokite sumažintu
greičiu.
Nustatytas slėgio kritimas ne visada
gali būti matomas kaip išorinė
padangos deformacija. Nepasitenkinkite
vien tik vizualia padangų apžiūra. Įspėjimas išliks tol, kol sistema bus iš
naujo nustatyta į pradinę padėtį.
Sistemos inicijavimo komanda vykdoma
į jungus kontaktą, automobiliui stovint.Nauji įrašyti padangų slėgio parametrai
sistemos yra fiksuojami kaip atskaitos
vertės.
Proace_lt_Chap06_conduite_ed01-2016.indd 26320/07/2016 07:37

264
Valdymas
Proace_lt_Chap06_conduite_ed01-2016
Iš meniu "Vairavimas " pasirinkite funkciją
" Under-inflation initialization " (slėgio
kontrolės inicijavimas).
Su automagnetola
Iš meniu " Personalisation-configuration "
(individualūs nustatymai ir konfigūravimas)
pasirinkite funkciją " Under-inflation
initialization " (slėgio kontrolės inicijavimas).
Veikimo sutrikimas
Jei padangų oro slėgio įspėjamoji lemputė
pradeda žybčioti, o po to dega ištisai ir
užsidega paslaugų įspėjamoji lemputė, tai
reiškia, kad sistema sugedo.
Šiuo atveju, padangų oro slėgio įspėjamaji
stebėsenos sistema gali nebeveikti.
Patikrinkite jį Toyota atstovybėje arba kito
kvalifikuoto specialisto remonto dirbtuvėse.
Po bet kokio sistemos remonto reikia
patikrinti visų keturių padangų oro slėgį,
po to ją nustatyti į pradinę padėtį.
Su jutikliniu ekranu
Paspauskite mygtuką " Ye s" ir komanda bus
patvirtinta , tai parodys signalizatoriaus garsas
ir pranešimas.
Be automagnetolos
F Spauskite šį mygtuką maždaug 3 sekunes ir atleiskite,
signalizatoriaus garsas patvirtins
sistemos inicijavimą.
Proace_lt_Chap06_conduite_ed01-2016.indd 26420/07/2016 07:37
