2019 TOYOTA PROACE CITY VERSO Kezelési útmutató (in Hungarian)

193
Üzemzavar esetén
8
NOTIC E
A motorháztetőről és a motorról további információkat a megfelelő szakaszokban talál.

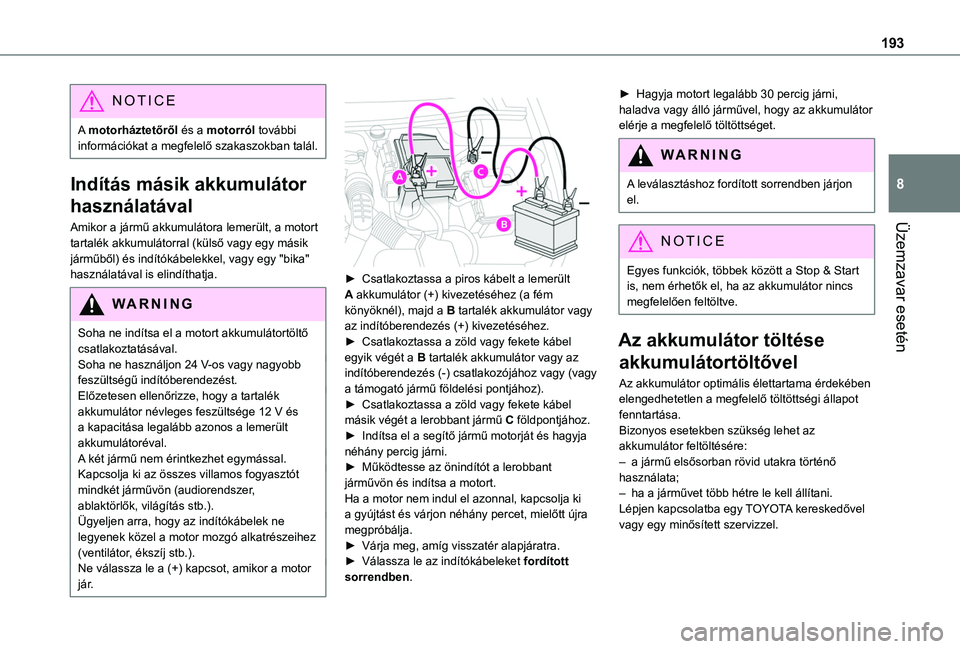

Indítás másik akkumulátor
használatával
Amikor a jármű akkumulátora lemerült, a motort tartalék akkumulátorral (külső vagy egy másik járműből) és indítókábelekkel, vagy egy "bika" használatával is elindíthatja.
WARNI NG
Soha ne indítsa el a motort akkumulátortöltő csatlakoztatásával.Soha ne használjon 24 V-os vagy nagyobb feszültségű indítóberendezést.Előzetesen ellenőrizze, hogy a tartalék akkumulátor névleges feszültsége 12 V és a kapacitása legalább azonos a lemerült akkumulátoréval.A két jármű nem érintkezhet egymással.Kapcsolja ki az összes villamos fogyasztót mindkét járművön (audiorendszer, ablaktörlők, világítás stb.).Ügyeljen arra, hogy az indítókábelek ne legyenek közel a motor mozgó alkatrészeihez (ventilátor, ékszíj stb.).Ne válassza le a (+) kapcsot, amikor a motor jár.


► Csatlakoztassa a piros kábelt a lemerült A akkumulátor (+) kivezetéséhez (a fém könyöknél), majd a B tartalék akkumulátor vagy az indítóberendezés (+) kivezetéséhez.► Csatlakoztassa a zöld vagy fekete kábel egyik végét a B tartalék akkumulátor vagy az indítóberendezés (-) csatlakozójához vagy (vagy a támogató jármű földelési pontjához).► Csatlakoztassa a zöld vagy fekete kábel másik végét a lerobbant jármű C földpontjához.► Indítsa el a segítő jármű motorját és hagyja néhány percig járni.► Működtesse az önindítót a lerobbant járművön és indítsa a motort.Ha a motor nem indul el azonnal, kapcsolja ki a gyújtást és várjon néhány percet, mielőtt újra megpróbálja.► Várja meg, amíg visszatér alapjáratra.► Válassza le az indítókábeleket fordított sorrendben.
► Hagyja motort legalább 30 percig járni, haladva vagy álló járművel, hogy az akkumulátor elérje a megfelelő töltöttséget.
WARNI NG
A leválasztáshoz fordított sorrendben járjon el.
NOTIC E
Egyes funkciók, többek között a Stop & Start is, nem érhetők el, ha az akkumulátor nincs megfelelően feltöltve.
Az akkumulátor töltése
akkumulátortöltővel
Az akkumulátor optimális élettartama érdekében elengedhetetlen a megfelelő töltöttségi állapot fenntartása.Bizonyos esetekben szükség lehet az akkumulátor feltöltésére:– a jármű elsősorban rövid utakra történő használata;– ha a járművet több hétre le kell állítani.Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szervizzel.

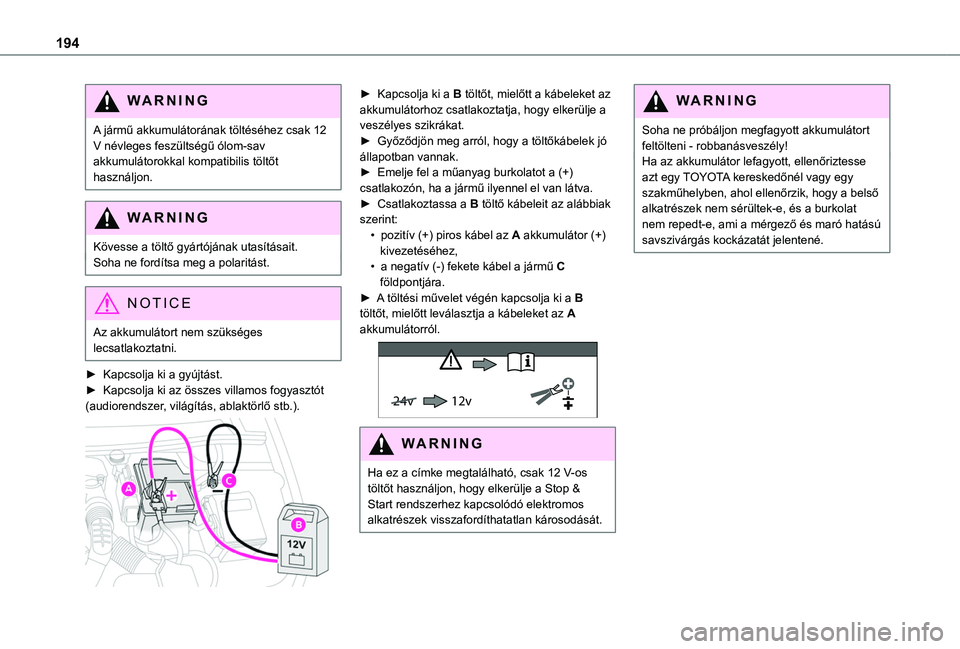

194
WARNI NG
A jármű akkumulátorának töltéséhez csak 12 V névleges feszültségű ólom-sav akkumulátorokkal kompatibilis töltőt használjon.
WARNI NG
Kövesse a töltő gyártójának utasításait.Soha ne fordítsa meg a polaritást.
NOTIC E
Az akkumulátort nem szükséges lecsatlakoztatni.
► Kapcsolja ki a gyújtást.► Kapcsolja ki az összes villamos fogyasztót (audiorendszer, világítás, ablaktörlő stb.).

► Kapcsolja ki a B töltőt, mielőtt a kábeleket az akkumulátorhoz csatlakoztatja, hogy elkerülje a veszélyes szikrákat.► Győződjön meg arról, hogy a töltőkábelek jó állapotban vannak.► Emelje fel a műanyag burkolatot a (+) csatlakozón, ha a jármű ilyennel el van látva.► Csatlakoztassa a B töltő kábeleit az alábbiak szerint:• pozitív (+) piros kábel az A akkumulátor (+) kivezetéséhez,• a negatív (-) fekete kábel a jármű C földpontjára.► A töltési művelet végén kapcsolja ki a B töltőt, mielőtt leválasztja a kábeleket az A akkumulátorról.
24v 12v
WARNI NG
Ha ez a címke megtalálható, csak 12 V-os töltőt használjon, hogy elkerülje a Stop & Start rendszerhez kapcsolódó elektromos alkatrészek visszafordíthatatlan károsodását.
WARNI NG
Soha ne próbáljon megfagyott akkumulátort feltölteni - robbanásveszély!Ha az akkumulátor lefagyott, ellenőriztesse azt egy TOYOTA kereskedőnél vagy egy szakműhelyben, ahol ellenőrzik, hogy a belső alkatrészek nem sérültek-e, és a burkolat nem repedt-e, ami a mérgező és maró hatású savszivárgás kockázatát jelentené.

195
Üzemzavar esetén
8

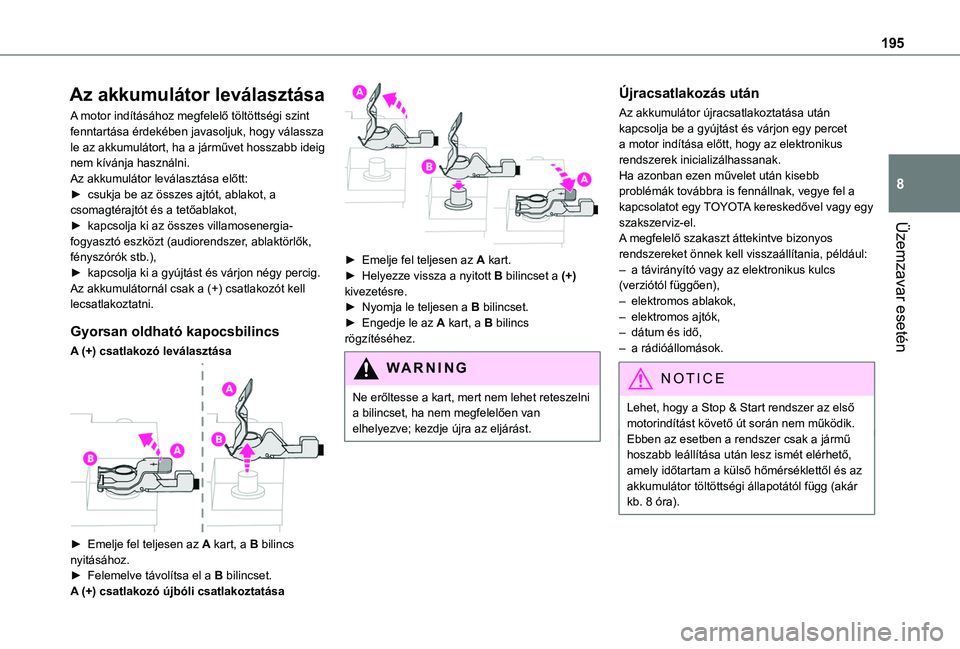

Az akkumulátor leválasztása
A motor indításához megfelelő töltöttségi szint fenntartása érdekében javasoljuk, hogy válassza le az akkumulátort, ha a járművet hosszabb ideig nem kívánja használni.Az akkumulátor leválasztása előtt:► csukja be az összes ajtót, ablakot, a csomagtérajtót és a tetőablakot,► kapcsolja ki az összes villamosenergia-fogyasztó eszközt (audiorendszer, ablaktörlők, fényszórók stb.),► kapcsolja ki a gyújtást és várjon négy percig.Az akkumulátornál csak a (+) csatlakozót kell lecsatlakoztatni.
Gyorsan oldható kapocsbilincs
A (+) csatlakozó leválasztása

► Emelje fel teljesen az A kart, a B bilincs nyitásához.► Felemelve távolítsa el a B bilincset.A (+) csatlakozó újbóli csatlakoztatása

► Emelje fel teljesen az A kart.► Helyezze vissza a nyitott B bilincset a (+) kivezetésre.► Nyomja le teljesen a B bilincset.► Engedje le az A kart, a B bilincs rögzítéséhez.
WARNI NG
Ne erőltesse a kart, mert nem lehet reteszelni a bilincset, ha nem megfelelően van elhelyezve; kezdje újra az eljárást.
Újracsatlakozás után
Az akkumulátor újracsatlakoztatása után kapcsolja be a gyújtást és várjon egy percet a motor indítása előtt, hogy az elektronikus rendszerek inicializálhassanak.Ha azonban ezen művelet után kisebb problémák továbbra is fennállnak, vegye fel a kapcsolatot egy TOYOTA kereskedővel vagy egy szakszerviz-el.A megfelelő szakaszt áttekintve bizonyos rendszereket önnek kell visszaállítania, például:– a távirányító vagy az elektronikus kulcs (verziótól függően),– elektromos ablakok,– elektromos ajtók,– dátum és idő,– a rádióállomások.
NOTIC E
Lehet, hogy a Stop & Start rendszer az első motorindítást követő út során nem működik.Ebben az esetben a rendszer csak a jármű
hoszabb leállítása után lesz ismét elérhető, amely időtartam a külső hőmérséklettől és az akkumulátor töltöttségi állapotától függ (akár kb. 8 óra).

196
Vontatás
Eljárás a jármű vontatására vagy egy másik jármű vontatására a vontatószem segítségével.
NOTIC E
Általános javaslatokVegye figyelembe az országban hatályos jogszabályokat, ahol vezet.Ügyeljen arra, hogy a vontató jármű tömege nagyobb legyen, mint a vontatott jármű tömege.A vezetőnek a vontatott jármű kormányánál kell maradnia, és érvényes vezetői engedéllyel kell rendelkeznie.A mind a négy kerékkel talajon lévő jármű vontatásakor mindig használjon jóváhagyott vonórudat; kötelek és hevederek használata tilos.A vontató járműnek óvatosan el kell elindulnia.A járművet kikapcsolt motorral vontatva, a fék- és kormányzási rásegítés nem működik.
WARNI NG
Professzionális segélyszolgálatot kell hívni, ha:– a meghibásodás autópályán vagy főúton történik;– nem lehet a sebességváltót üres helyzetbe állítani, a kormányt kioldani vagy a rögzítőféket kiengedni;– az automatikus sebességváltóval szerelt járművet nem lehet járó motorral vontatni;– csak két kerékkel a földön vontatható;– a jármű négykerék-meghajtású;– nincs jóváhagyott vonórúd.
Vontatási korlátok
Jármű típusa(motor / sebességváltó) sebességváltó
Első kerekek a földönHátsó kerekek a földönSíkágyas4 kerék a földön vonórúddal
Belső égésű / Kézi







Belső égésű / automatikus

197
Üzemzavar esetén
8

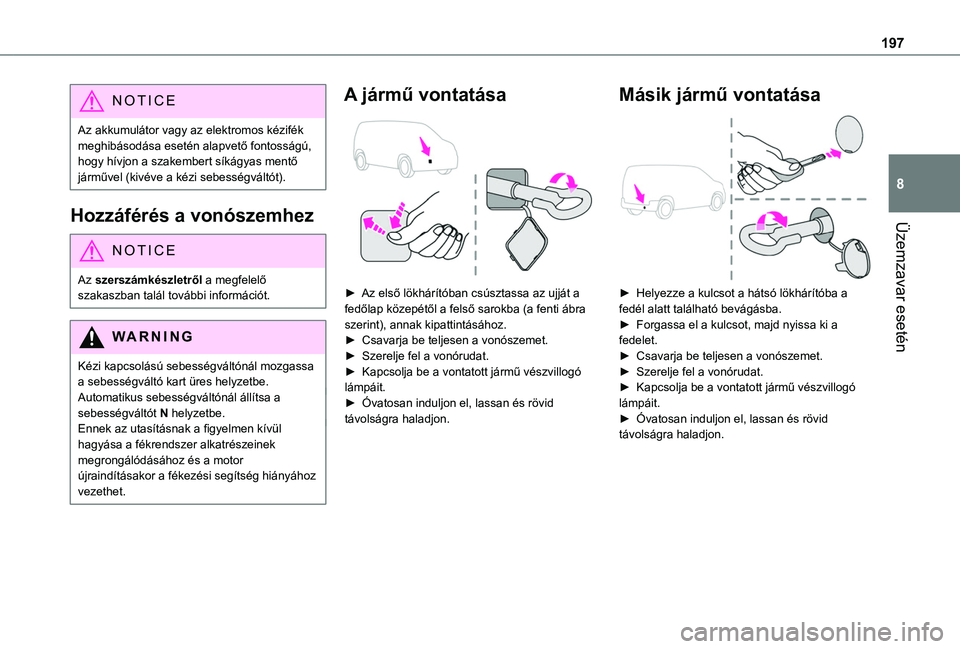

NOTIC E
Az akkumulátor vagy az elektromos kézifék meghibásodása esetén alapvető fontosságú, hogy hívjon a szakembert síkágyas mentő járművel (kivéve a kézi sebességváltót).
Hozzáférés a vonószemhez
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.
WARNI NG
Kézi kapcsolású sebességváltónál mozgassa a sebességváltó kart üres helyzetbe.Automatikus sebességváltónál állítsa a sebességváltót N helyzetbe.Ennek az utasításnak a figyelmen kívül hagyása a fékrendszer alkatrészeinek megrongálódásához és a motor újraindításakor a fékezési segítség hiányához vezethet.
A jármű vontatása

► Az első lökhárítóban csúsztassa az ujját a fedőlap közepétől a felső sarokba (a fenti ábra szerint), annak kipattintásához.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.
Másik jármű vontatása

► Helyezze a kulcsot a hátsó lökhárítóba a fedél alatt található bevágásba.► Forgassa el a kulcsot, majd nyissa ki a fedelet.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.

198

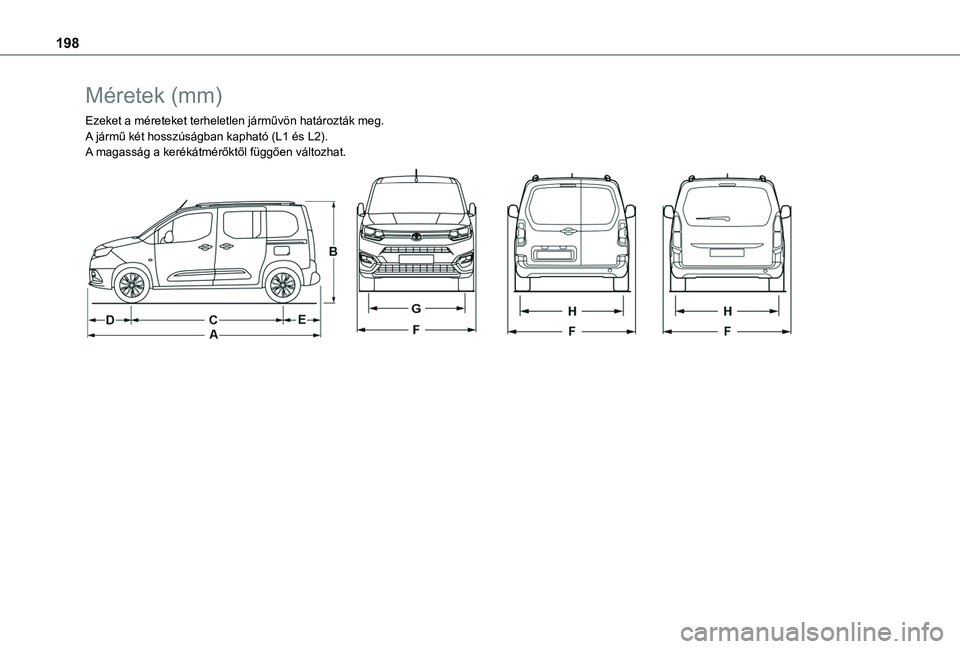

Méretek (mm)
Ezeket a méreteket terheletlen járművön határozták meg.A jármű két hosszúságban kapható (L1 és L2).A magasság a kerékátmérőktől függően változhat.

199
Műszaki adatok
9

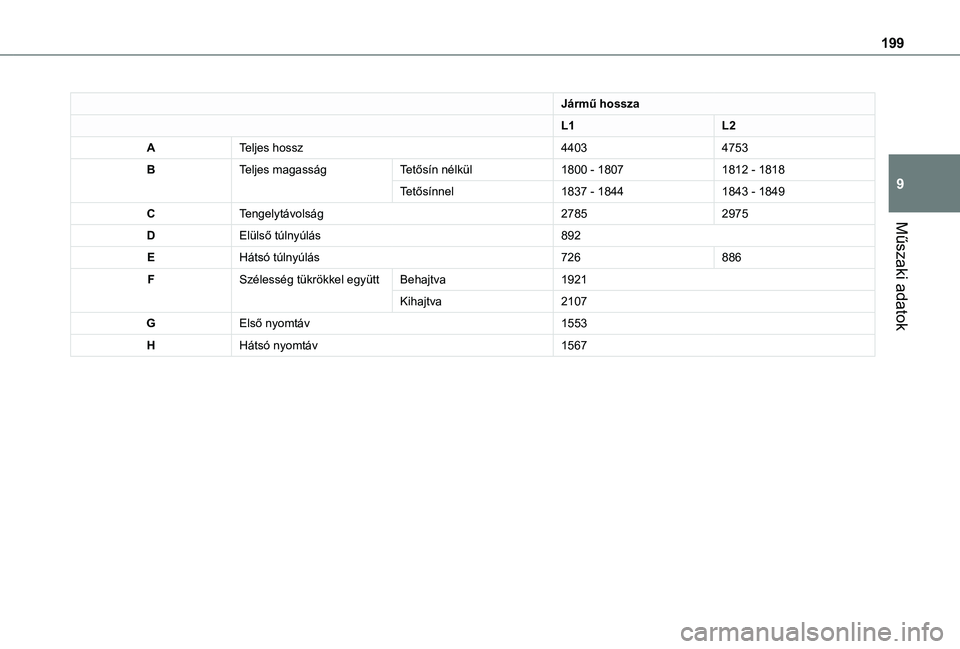

Jármű hossza
L1L2
ATeljes hossz44034753
BTeljes magasságTetősín nélkül1800 - 18071812 - 1818
Tetősínnel1837 - 18441843 - 1849
CTengelytávolság27852975
DElülső túlnyúlás892
EHátsó túlnyúlás726886
FSzélesség tükrökkel együttBehajtva1921
Kihajtva2107
GElső nyomtáv1553
HHátsó nyomtáv1567

200

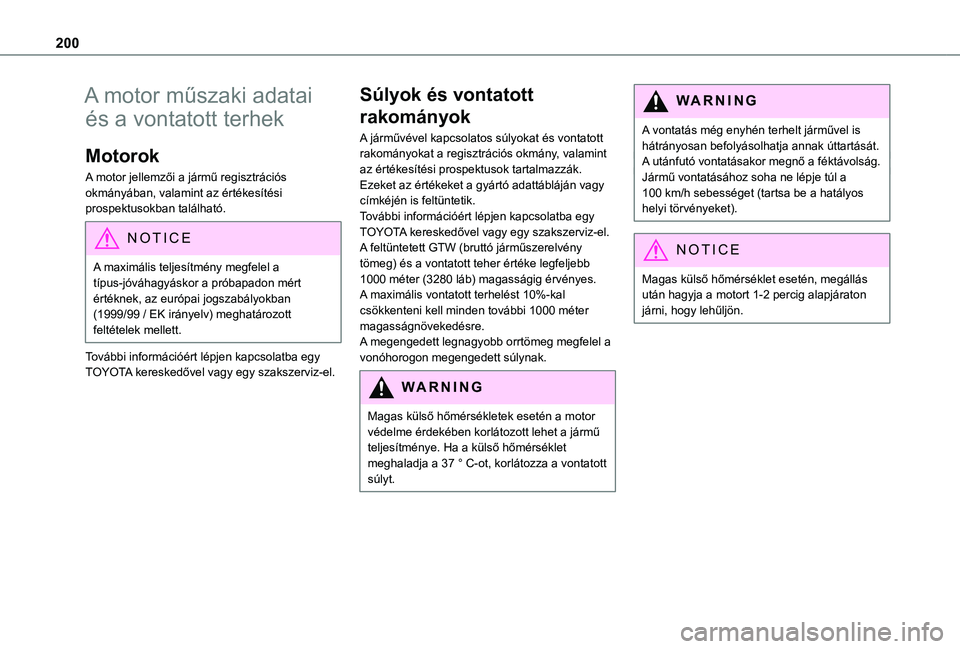

A motor műszaki adatai
és a vontatott terhek
Motorok
A motor jellemzői a jármű regisztrációs okmányában, valamint az értékesítési prospektusokban található.
NOTIC E
A maximális teljesítmény megfelel a típus-jóváhagyáskor a próbapadon mért értéknek, az európai jogszabályokban (1999/99 / EK irányelv) meghatározott feltételek mellett.
További információért lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy szakszerviz-el.
Súlyok és vontatott
rakományok
A járművével kapcsolatos súlyokat és vontatott rakományokat a regisztrációs okmány, valamint az értékesítési prospektusok tartalmazzák.Ezeket az értékeket a gyártó adattábláján vagy címkéjén is feltüntetik.További információért lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy szakszerviz-el.A feltüntetett GTW (bruttó járműszerelvény tömeg) és a vontatott teher értéke legfeljebb 1000 méter (3280 láb) magasságig érvényes. A maximális vontatott terhelést 10%-kal csökkenteni kell minden további 1000 méter magasságnövekedésre.A megengedett legnagyobb orrtömeg megfelel a vonóhorogon megengedett súlynak.
WARNI NG
Magas külső hőmérsékletek esetén a motor védelme érdekében korlátozott lehet a jármű teljesítménye. Ha a külső hőmérséklet meghaladja a 37 ° C-ot, korlátozza a vontatott súlyt.
WARNI NG
A vontatás még enyhén terhelt járművel is hátrányosan befolyásolhatja annak úttartását.A utánfutó vontatásakor megnő a féktávolság.Jármű vontatásához soha ne lépje túl a 100 km/h sebességet (tartsa be a hatályos helyi törvényeket).
NOTIC E
Magas külső hőmérséklet esetén, megállás után hagyja a motort 1-2 percig alapjáraton járni, hogy lehűljön.
