2019 TOYOTA PROACE CITY VERSO Kezelési útmutató (in Hungarian)

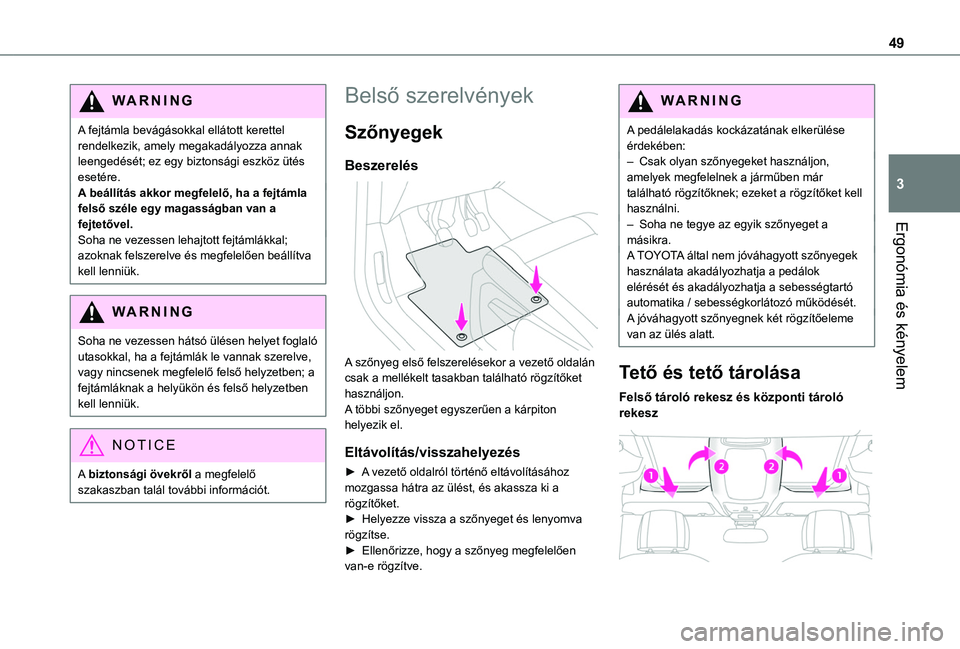

49
Ergonómia és kényelem
3
WARNI NG
A fejtámla bevágásokkal ellátott kerettel rendelkezik, amely megakadályozza annak leengedését; ez egy biztonsági eszköz ütés esetére.A beállítás akkor megfelelő, ha a fejtámla felső széle egy magasságban van a fejtetővel.Soha ne vezessen lehajtott fejtámlákkal; azoknak felszerelve és megfelelően beállítva kell lenniük.
WARNI NG
Soha ne vezessen hátsó ülésen helyet foglaló utasokkal, ha a fejtámlák le vannak szerelve, vagy nincsenek megfelelő felső helyzetben; a fejtámláknak a helyükön és felső helyzetben kell lenniük.
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
Belső szerelvények
Szőnyegek
Beszerelés

A szőnyeg első felszerelésekor a vezető oldalán csak a mellékelt tasakban található rögzítőket használjon.A többi szőnyeget egyszerűen a kárpiton helyezik el.
Eltávolítás/visszahelyezés
► A vezető oldalról történő eltávolításához mozgassa hátra az ülést, és akassza ki a rögzítőket.► Helyezze vissza a szőnyeget és lenyomva rögzítse.► Ellenőrizze, hogy a szőnyeg megfelelően van-e rögzítve.
WARNI NG
A pedálelakadás kockázatának elkerülése érdekében:– Csak olyan szőnyegeket használjon, amelyek megfelelnek a járműben már található rögzítőknek; ezeket a rögzítőket kell használni.– Soha ne tegye az egyik szőnyeget a másikra.A TOYOTA által nem jóváhagyott szőnyegek használata akadályozhatja a pedálok elérését és akadályozhatja a sebességtartó automatika / sebességkorlátozó működését.A jóváhagyott szőnyegnek két rögzítőeleme van az ülés alatt.
Tető és tető tárolása
Felső tároló rekesz és központi tároló rekesz

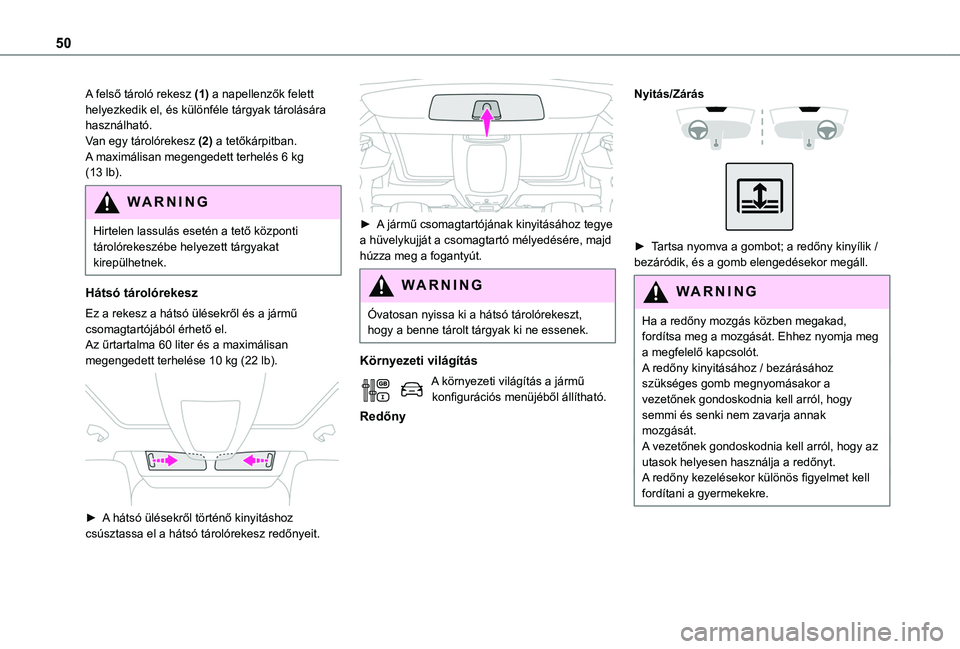

50
A felső tároló rekesz (1) a napellenzők felett helyezkedik el, és különféle tárgyak tárolására használható.Van egy tárolórekesz (2) a tetőkárpitban.A maximálisan megengedett terhelés 6 kg (13 lb).
WARNI NG
Hirtelen lassulás esetén a tető központi
tárolórekeszébe helyezett tárgyakat kirepülhetnek.
Hátsó tárolórekesz
Ez a rekesz a hátsó ülésekről és a jármű csomagtartójából érhető el.Az űrtartalma 60 liter és a maximálisan megengedett terhelése 10 kg (22 lb).

► A hátsó ülésekről történő kinyitáshoz csúsztassa el a hátsó tárolórekesz redőnyeit.

► A jármű csomagtartójának kinyitásához tegye a hüvelykujját a csomagtartó mélyedésére, majd húzza meg a fogantyút.
WARNI NG
Óvatosan nyissa ki a hátsó tárolórekeszt, hogy a benne tárolt tárgyak ki ne essenek.
Környezeti világítás
A környezeti világítás a jármű konfigurációs menüjéből állítható.
Redőny
Nyitás/Zárás


► Tartsa nyomva a gombot; a redőny kinyílik / bezáródik, és a gomb elengedésekor megáll.
WARNI NG
Ha a redőny mozgás közben megakad, fordítsa meg a mozgását. Ehhez nyomja meg a megfelelő kapcsolót.A redőny kinyitásához / bezárásához szükséges gomb megnyomásakor a vezetőnek gondoskodnia kell arról, hogy semmi és senki nem zavarja annak mozgását.A vezetőnek gondoskodnia kell arról, hogy az utasok helyesen használja a redőnyt.A redőny kezelésekor különös figyelmet kell fordítani a gyermekekre.

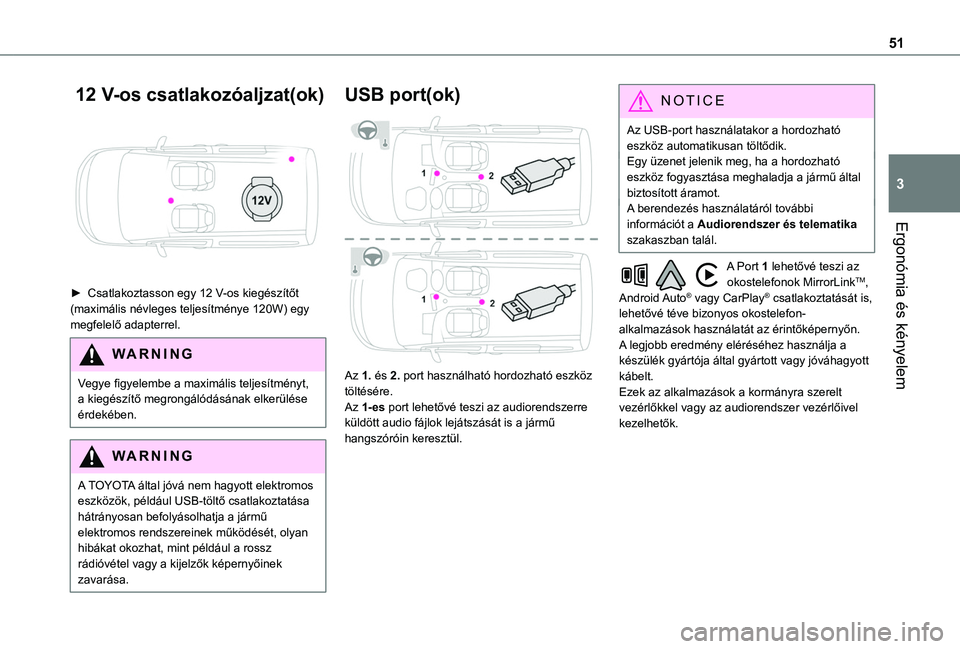

51
Ergonómia és kényelem
3
12 V-os csatlakozóaljzat(ok)

► Csatlakoztasson egy 12 V-os kiegészítőt (maximális névleges teljesítménye 120W) egy megfelelő adapterrel.
WARNI NG
Vegye figyelembe a maximális teljesítményt, a kiegészítő megrongálódásának elkerülése érdekében.
WARNI NG
A TOYOTA által jóvá nem hagyott elektromos eszközök, például USB-töltő csatlakoztatása hátrányosan befolyásolhatja a jármű elektromos rendszereinek működését, olyan
hibákat okozhat, mint például a rossz rádióvétel vagy a kijelzők képernyőinek zavarása.
USB port(ok)

Az 1. és 2. port használható hordozható eszköz töltésére.Az 1-es port lehetővé teszi az audiorendszerre küldött audio fájlok lejátszását is a jármű hangszóróin keresztül.
NOTIC E
Az USB-port használatakor a hordozható eszköz automatikusan töltődik.Egy üzenet jelenik meg, ha a hordozható eszköz fogyasztása meghaladja a jármű által biztosított áramot.A berendezés használatáról további információt a Audiorendszer és telematika szakaszban talál.
A Port 1 lehetővé teszi az okostelefonok MirrorLinkTM, Android Auto® vagy CarPlay® csatlakoztatását is, lehetővé téve bizonyos okostelefon-alkalmazások használatát az érintőképernyőn.A legjobb eredmény eléréséhez használja a készülék gyártója által gyártott vagy jóváhagyott kábelt.Ezek az alkalmazások a kormányra szerelt vezérlőkkel vagy az audiorendszer vezérlőivel kezelhetők.

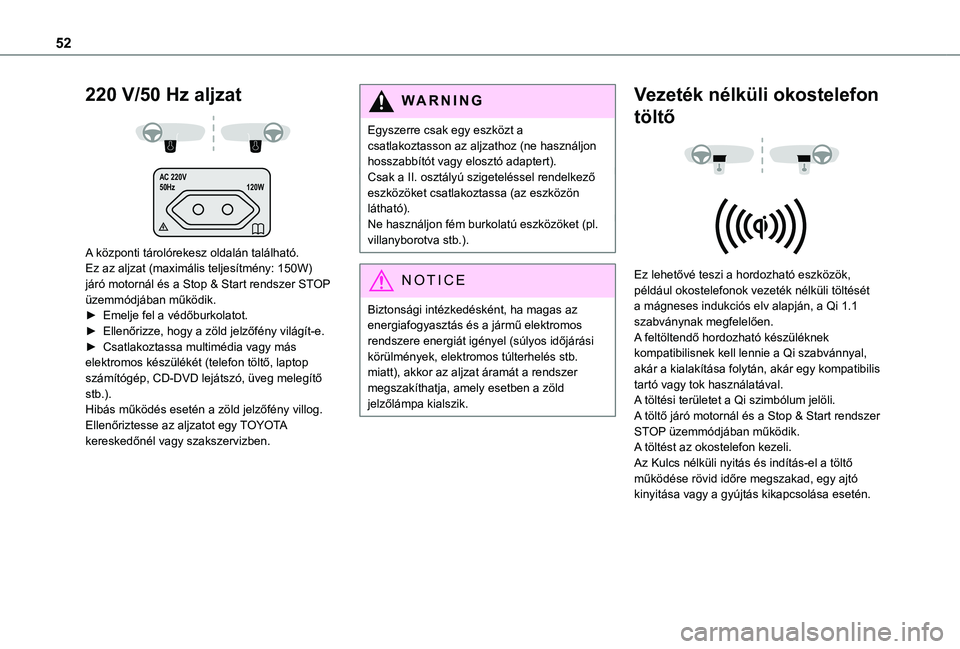

52
220 V/50 Hz aljzat
AC 220V
50Hz 120W

A központi tárolórekesz oldalán található.Ez az aljzat (maximális teljesítmény: 150W) járó motornál és a Stop & Start rendszer STOP üzemmódjában működik.► Emelje fel a védőburkolatot.► Ellenőrizze, hogy a zöld jelzőfény világít-e.► Csatlakoztassa multimédia vagy más elektromos készülékét (telefon töltő, laptop számítógép, CD-DVD lejátszó, üveg melegítő stb.).Hibás működés esetén a zöld jelzőfény villog.Ellenőriztesse az aljzatot egy TOYOTA kereskedőnél vagy szakszervizben.
WARNI NG
Egyszerre csak egy eszközt a csatlakoztasson az aljzathoz (ne használjon hosszabbítót vagy elosztó adaptert).Csak a II. osztályú szigeteléssel rendelkező eszközöket csatlakoztassa (az eszközön látható).Ne használjon fém burkolatú eszközöket (pl. villanyborotva stb.).
NOTIC E
Biztonsági intézkedésként, ha magas az energiafogyasztás és a jármű elektromos rendszere energiát igényel (súlyos időjárási körülmények, elektromos túlterhelés stb. miatt), akkor az aljzat áramát a rendszer megszakíthatja, amely esetben a zöld jelzőlámpa kialszik.
Vezeték nélküli okostelefon
töltő


Ez lehetővé teszi a hordozható eszközök, például okostelefonok vezeték nélküli töltését a mágneses indukciós elv alapján, a Qi 1.1 szabványnak megfelelően.A feltöltendő hordozható készüléknek kompatibilisnek kell lennie a Qi szabvánnyal, akár a kialakítása folytán, akár egy kompatibilis tartó vagy tok használatával.A töltési területet a Qi szimbólum jelöli.A töltő járó motornál és a Stop & Start rendszer STOP üzemmódjában működik.A töltést az okostelefon kezeli.Az Kulcs nélküli nyitás és indítás-el a töltő működése rövid időre megszakad, egy ajtó kinyitása vagy a gyújtás kikapcsolása esetén.

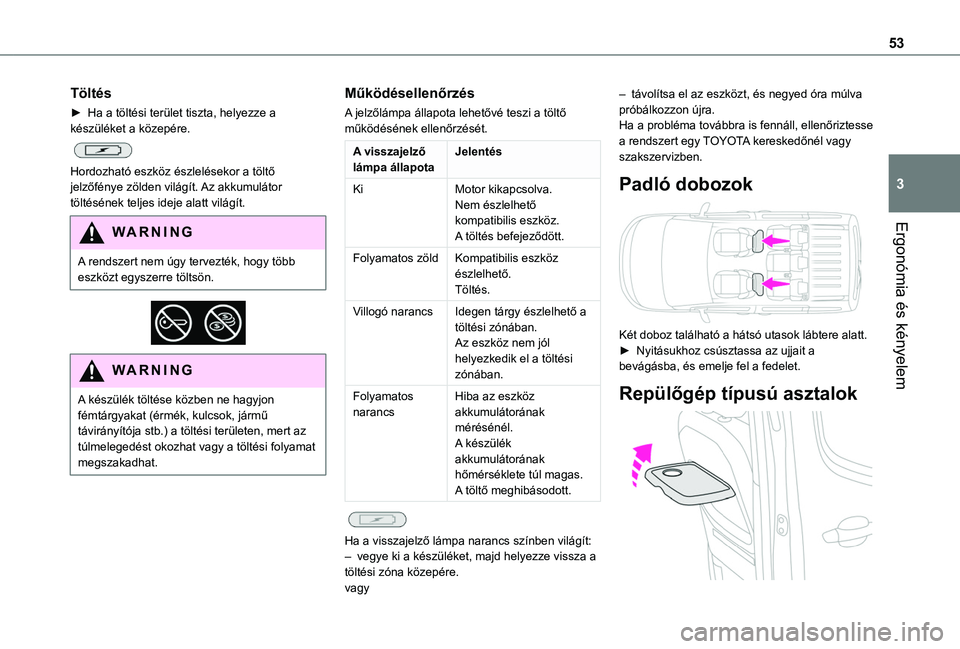

53
Ergonómia és kényelem
3
Töltés
► Ha a töltési terület tiszta, helyezze a készüléket a közepére.

Hordozható eszköz észlelésekor a töltő jelzőfénye zölden világít. Az akkumulátor töltésének teljes ideje alatt világít.
WARNI NG
A rendszert nem úgy tervezték, hogy több eszközt egyszerre töltsön.


WARNI NG
A készülék töltése közben ne hagyjon fémtárgyakat (érmék, kulcsok, jármű távirányítója stb.) a töltési területen, mert az túlmelegedést okozhat vagy a töltési folyamat megszakadhat.
Működésellenőrzés
A jelzőlámpa állapota lehetővé teszi a töltő működésének ellenőrzését.
A visszajelző lámpa állapotaJelentés
KiMotor kikapcsolva.Nem észlelhető kompatibilis eszköz.A töltés befejeződött.
Folyamatos zöldKompatibilis eszköz észlelhető.Töltés.
Villogó narancsIdegen tárgy észlelhető a töltési zónában.Az eszköz nem jól helyezkedik el a töltési zónában.
Folyamatos narancsHiba az eszköz akkumulátorának mérésénél.A készülék akkumulátorának hőmérséklete túl magas.A töltő meghibásodott.

Ha a visszajelző lámpa narancs színben világít:– vegye ki a készüléket, majd helyezze vissza a töltési zóna közepére.vagy
– távolítsa el az eszközt, és negyed óra múlva próbálkozzon újra.Ha a probléma továbbra is fennáll, ellenőriztesse a rendszert egy TOYOTA kereskedőnél vagy szakszervizben.
Padló dobozok

Két doboz található a hátsó utasok lábtere alatt.► Nyitásukhoz csúsztassa az ujjait a bevágásba, és emelje fel a fedelet.
Repülőgép típusú asztalok

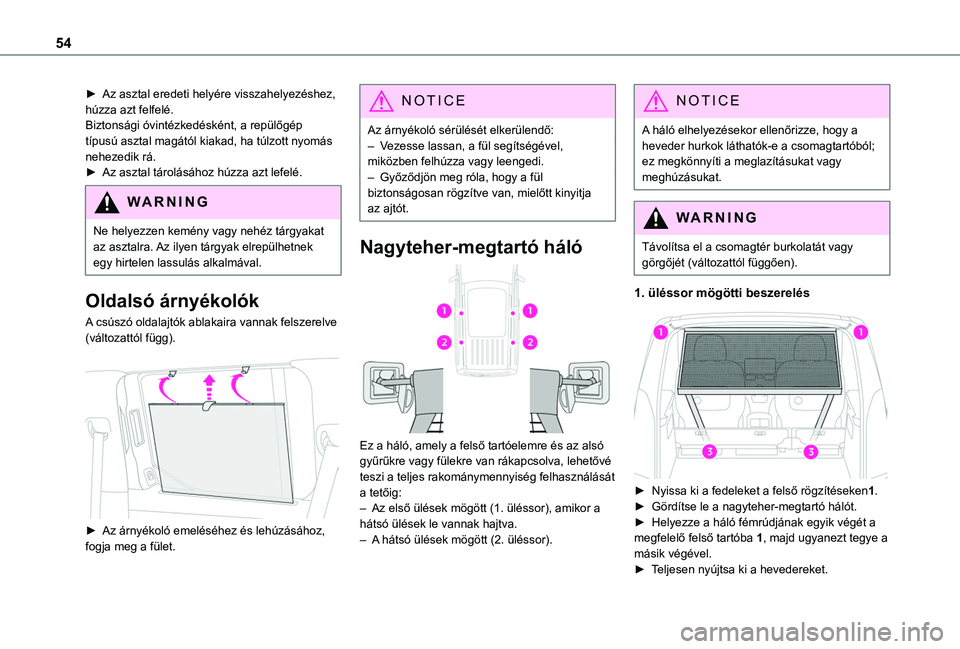

54
► Az asztal eredeti helyére visszahelyezéshez, húzza azt felfelé.Biztonsági óvintézkedésként, a repülőgép típusú asztal magától kiakad, ha túlzott nyomás nehezedik rá.► Az asztal tárolásához húzza azt lefelé.
WARNI NG
Ne helyezzen kemény vagy nehéz tárgyakat
az asztalra. Az ilyen tárgyak elrepülhetnek egy hirtelen lassulás alkalmával.
Oldalsó árnyékolók
A csúszó oldalajtók ablakaira vannak felszerelve (változattól függ).

► Az árnyékoló emeléséhez és lehúzásához,
fogja meg a fület.
NOTIC E
Az árnyékoló sérülését elkerülendő:– Vezesse lassan, a fül segítségével, miközben felhúzza vagy leengedi.– Győződjön meg róla, hogy a fül biztonságosan rögzítve van, mielőtt kinyitja az ajtót.
Nagyteher-megtartó háló

Ez a háló, amely a felső tartóelemre és az alsó gyűrűkre vagy fülekre van rákapcsolva, lehetővé teszi a teljes rakománymennyiség felhasználását a tetőig:– Az első ülések mögött (1. üléssor), amikor a hátsó ülések le vannak hajtva.– A hátsó ülések mögött (2. üléssor).
NOTIC E
A háló elhelyezésekor ellenőrizze, hogy a heveder hurkok láthatók-e a csomagtartóból; ez megkönnyíti a meglazításukat vagy meghúzásukat.
WARNI NG
Távolítsa el a csomagtér burkolatát vagy görgőjét (változattól függően).
1. üléssor mögötti beszerelés

► Nyissa ki a fedeleket a felső rögzítéseken1.► Gördítse le a nagyteher-megtartó hálót.► Helyezze a háló fémrúdjának egyik végét a megfelelő felső tartóba 1, majd ugyanezt tegye a
másik végével.► Teljesen nyújtsa ki a hevedereket.

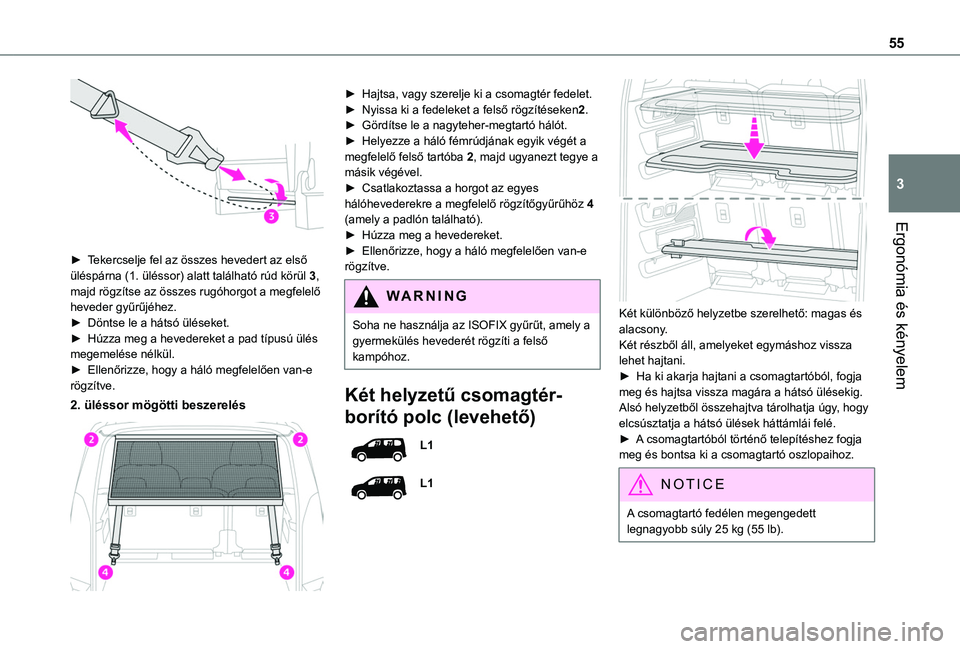

55
Ergonómia és kényelem
3

► Tekercselje fel az összes hevedert az első üléspárna (1. üléssor) alatt található rúd körül 3, majd rögzítse az összes rugóhorgot a megfelelő heveder gyűrűjéhez.► Döntse le a hátsó üléseket.► Húzza meg a hevedereket a pad típusú ülés megemelése nélkül.► Ellenőrizze, hogy a háló megfelelően van-e rögzítve.
2. üléssor mögötti beszerelés

► Hajtsa, vagy szerelje ki a csomagtér fedelet.► Nyissa ki a fedeleket a felső rögzítéseken2.► Gördítse le a nagyteher-megtartó hálót.► Helyezze a háló fémrúdjának egyik végét a megfelelő felső tartóba 2, majd ugyanezt tegye a másik végével.► Csatlakoztassa a horgot az egyes hálóhevederekre a megfelelő rögzítőgyűrűhöz 4 (amely a padlón található).► Húzza meg a hevedereket.► Ellenőrizze, hogy a háló megfelelően van-e rögzítve.
WARNI NG
Soha ne használja az ISOFIX gyűrűt, amely a gyermekülés hevederét rögzíti a felső kampóhoz.
Két helyzetű csomagtér-
borító polc (levehető)
L1
L1


Két különböző helyzetbe szerelhető: magas és alacsony.Két részből áll, amelyeket egymáshoz vissza lehet hajtani.► Ha ki akarja hajtani a csomagtartóból, fogja meg és hajtsa vissza magára a hátsó ülésekig. Alsó helyzetből összehajtva tárolhatja úgy, hogy elcsúsztatja a hátsó ülések háttámlái felé.► A csomagtartóból történő telepítéshez fogja meg és bontsa ki a csomagtartó oszlopaihoz.
NOTIC E
A csomagtartó fedélen megengedett legnagyobb súly 25 kg (55 lb).

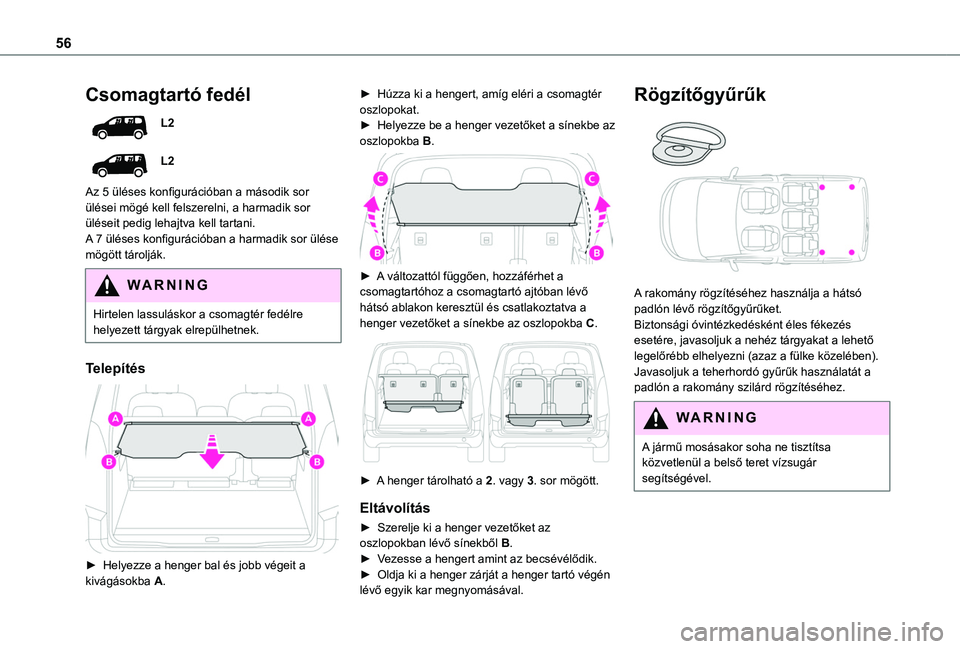

56
Csomagtartó fedél
L2
L2
Az 5 üléses konfigurációban a második sor ülései mögé kell felszerelni, a harmadik sor üléseit pedig lehajtva kell tartani.A 7 üléses konfigurációban a harmadik sor ülése mögött tárolják.
WARNI NG
Hirtelen lassuláskor a csomagtér fedélre helyezett tárgyak elrepülhetnek.
Telepítés

► Helyezze a henger bal és jobb végeit a kivágásokba A.
► Húzza ki a hengert, amíg eléri a csomagtér oszlopokat.► Helyezze be a henger vezetőket a sínekbe az oszlopokba B.

► A változattól függően, hozzáférhet a csomagtartóhoz a csomagtartó ajtóban lévő hátsó ablakon keresztül és csatlakoztatva a henger vezetőket a sínekbe az oszlopokba C.

► A henger tárolható a 2. vagy 3. sor mögött.
Eltávolítás
► Szerelje ki a henger vezetőket az oszlopokban lévő sínekből B.► Vezesse a hengert amint az becsévélődik.► Oldja ki a henger zárját a henger tartó végén lévő egyik kar megnyomásával.
Rögzítőgyűrűk

A rakomány rögzítéséhez használja a hátsó padlón lévő rögzítőgyűrűket.Biztonsági óvintézkedésként éles fékezés esetére, javasoljuk a nehéz tárgyakat a lehető legelőrébb elhelyezni (azaz a fülke közelében).Javasoljuk a teherhordó gyűrűk használatát a padlón a rakomány szilárd rögzítéséhez.
WARNI NG
A jármű mosásakor soha ne tisztítsa közvetlenül a belső teret vízsugár segítségével.
