2019 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D13D_(D)
952-1. Système hybride branchable
2
Système hybride branchable

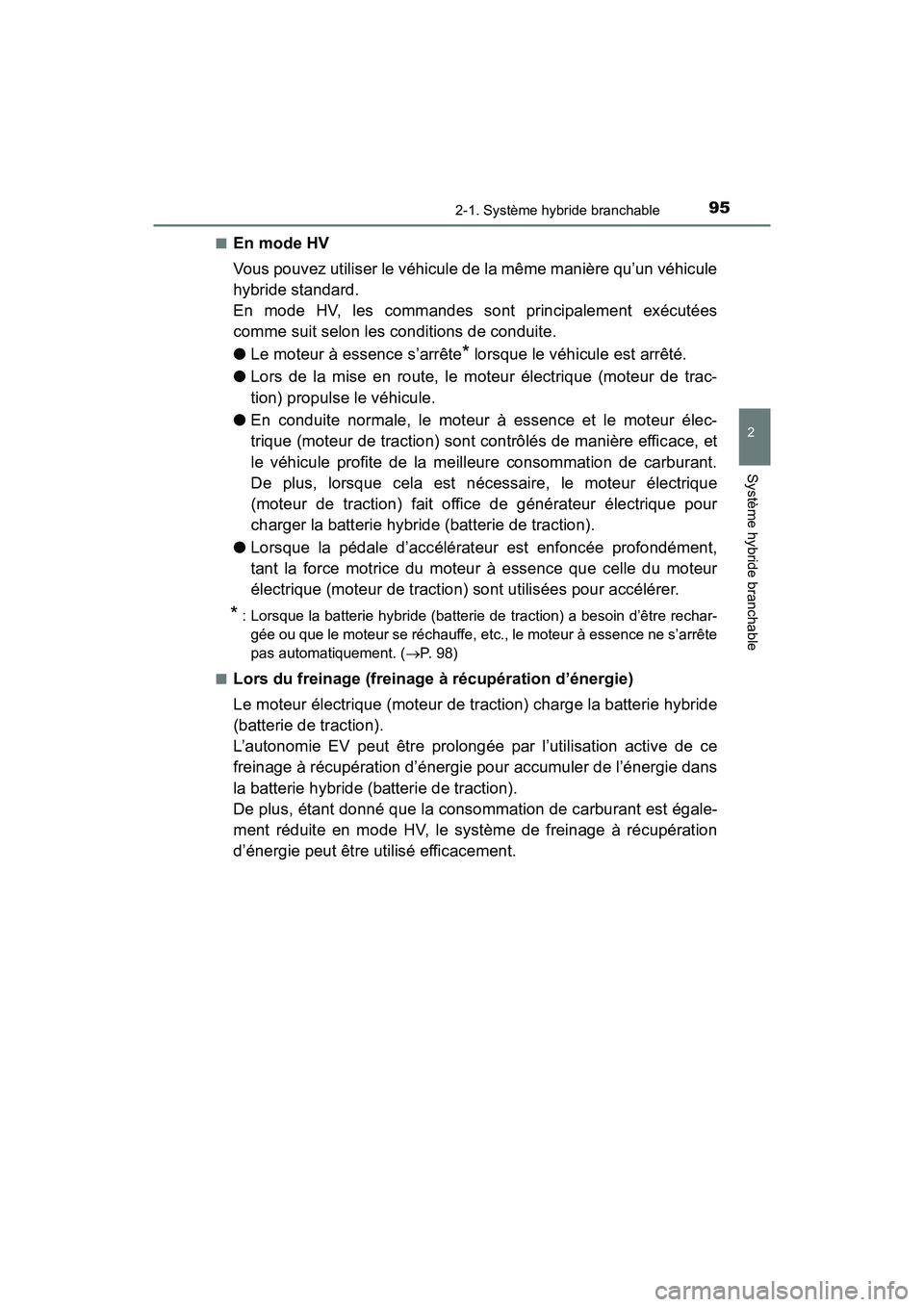

■En mode HV
Vous pouvez utiliser le véhicule de la même manière qu’un véhicule
hybride standard.
En mode HV, les commandes sont principalement exécutées
comme suit selon les conditions de conduite.
●Le moteur à essence s’arrête
* lorsque le véhicule est arrêté.
● Lors de la mise en route, le moteur électrique (moteur de trac-
tion) propulse le véhicule.
● En conduite normale, le moteur à essence et le moteur élec-
trique (moteur de traction) sont contrôlés de manière efficace, et
le véhicule profite de la meilleure consommation de carburant.
De plus, lorsque cela est nécessaire, le moteur électrique
(moteur de traction) fait office de générateur électrique pour
charger la batterie hybride (batterie de traction).
● Lorsque la pédale d’accélérateur est enfoncée profondément,
tant la force motrice du moteur à essence que celle du moteur
électrique (moteur de traction) sont utilisées pour accélérer.
* : Lorsque la batterie hybride (batterie de traction) a besoin d’être rechar-
gée ou que le moteur se réchauffe, etc., le moteur à essence ne s’arrête
pas automatiquement. ( P. 98)
■
Lors du freinage (freinage à récupération d’énergie)
Le moteur électrique (moteur de traction) charge la batterie hybride
(batterie de traction).
L’autonomie EV peut être prolongée par l’utilisation active de ce
freinage à récupération d’énergie pour accumuler de l’énergie dans
la batterie hybride (batterie de traction).
De plus, étant donné que la consommation de carburant est égale-
ment réduite en mode HV, le système de freinage à récupération
d’énergie peut être utilisé efficacement.

96
PRIUS PRIME_OM_OM47D13D_(D)
2-1. Système hybride branchable

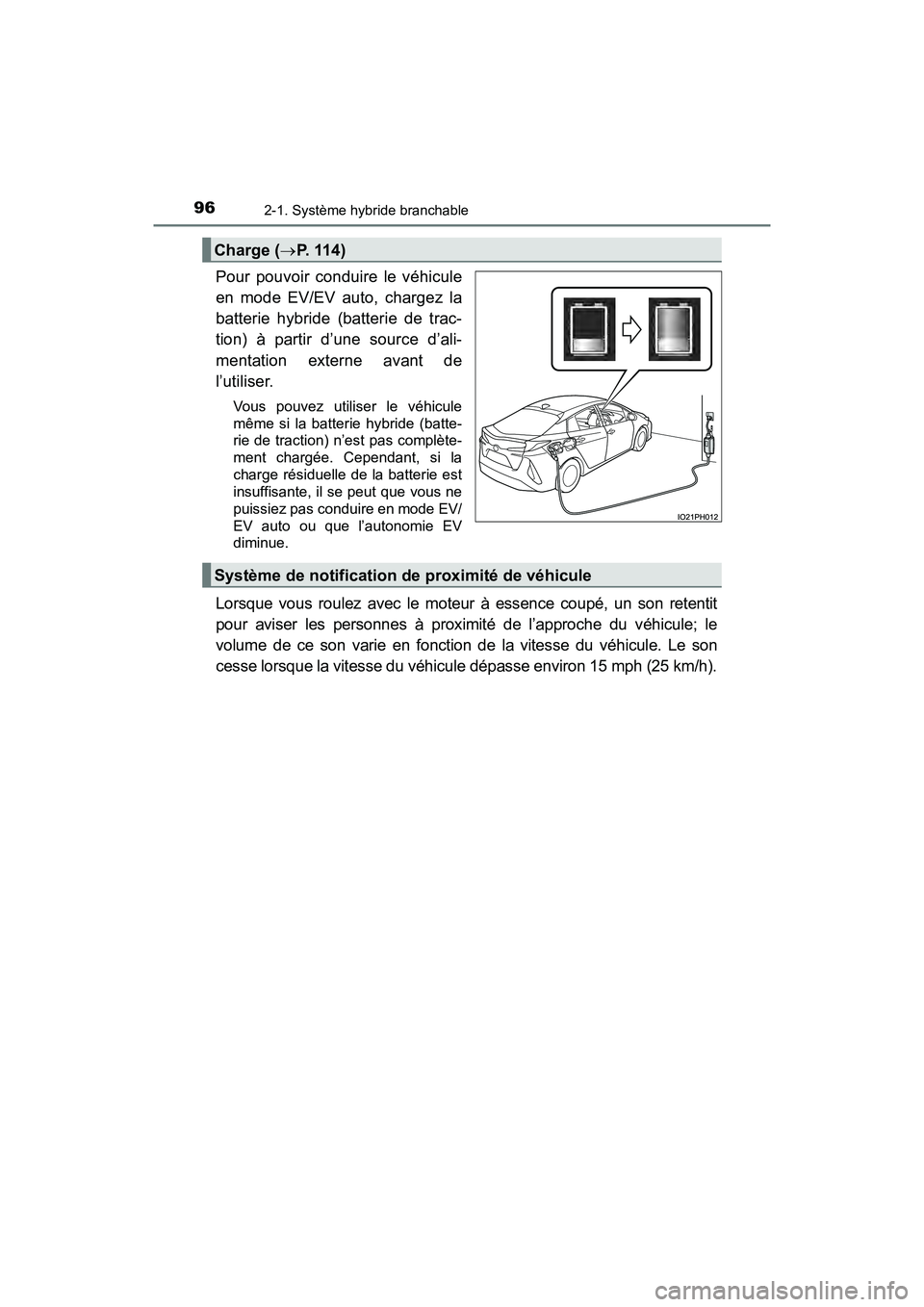

Pour pouvoir conduire le véhicule
en mode EV/EV auto, chargez la
batterie hybride (batterie de trac-
tion) à partir d’une source d’ali-
mentation externe avant de
l’utiliser.
Vous pouvez utiliser le véhicule
même si la batterie hybride (batte-
rie de traction) n’est pas complète-
ment chargée. Cependant, si la
charge résiduelle de la batterie est
insuffisante, il se peut que vous ne
puissiez pas conduire en mode EV/
EV auto ou que l’autonomie EV
diminue.
Lorsque vous roulez avec le moteur à essence coupé, un son retentit
pour aviser les personnes à proximité de l’approche du véhicule; le
volume de ce son varie en fonction de la vitesse du véhicule. Le son
cesse lorsque la vitesse du véhicule dépasse environ 15 mph (25 km/h).
Charge (P. 114)
Système de notification de proximité de véhicule

PRIUS PRIME_OM_OM47D13D_(D)
972-1. Système hybride branchable
2
Système hybride branchable

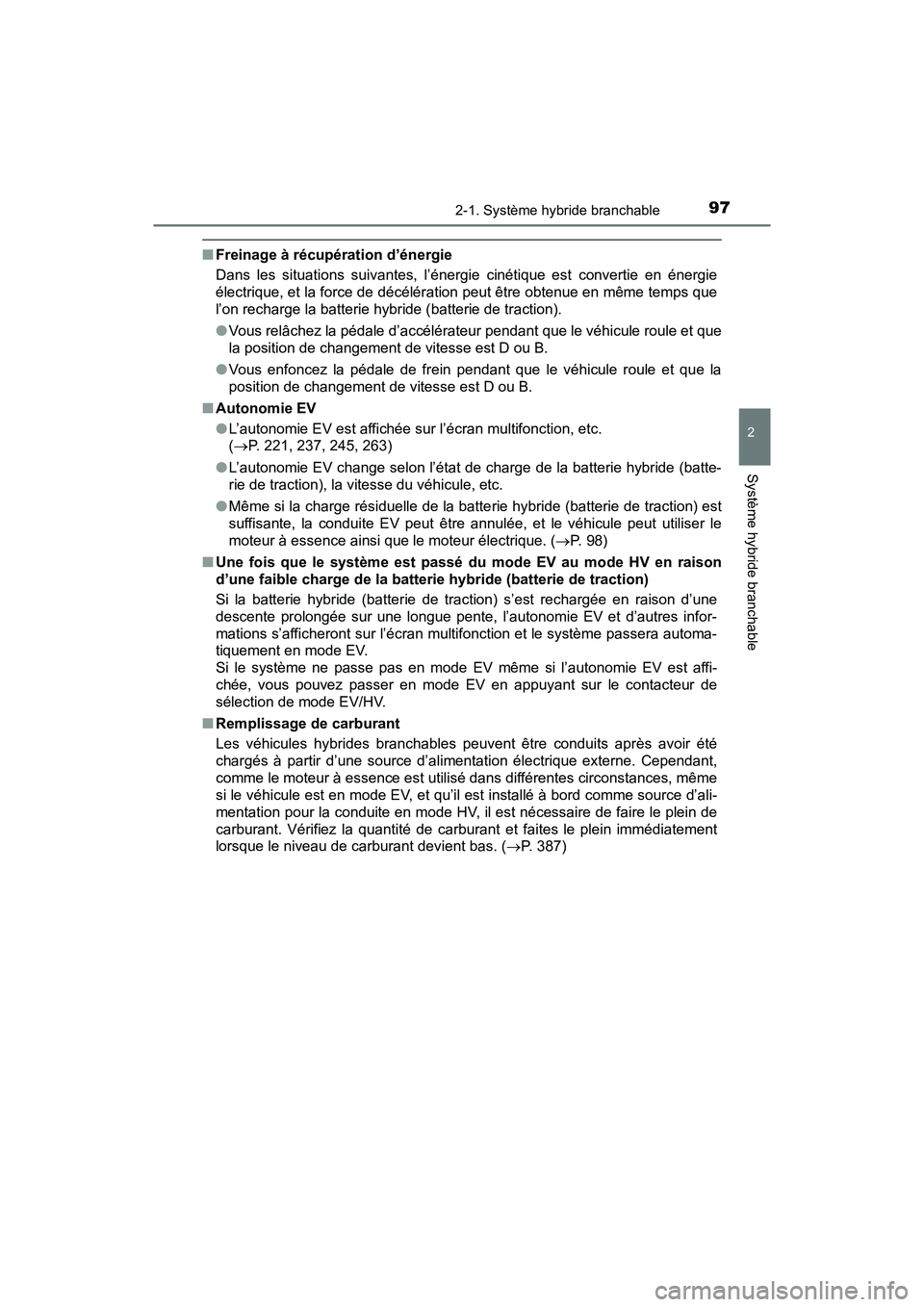

■Freinage à récupération d’énergie
Dans les situations suivantes, l’énergie cinétique est convertie en énergie
électrique, et la force de décélération peut être obtenue en même temps que
l’on recharge la batterie hybride (batterie de traction).
●Vous relâchez la pédale d’accélérateur pendant que le véhicule roule et que
la position de changement de vitesse est D ou B.
● Vous enfoncez la pédale de frein pendant que le véhicule roule et que la
position de changement de vitesse est D ou B.
■ Autonomie EV
●L’autonomie EV est affichée sur l’écran multifonction, etc.
(P. 221, 237, 245, 263)
● L’autonomie EV change selon l’état de charge de la batterie hybride (batte-
rie de traction), la vitesse du véhicule, etc.
● Même si la charge résiduelle de la batte rie hybride (batterie de traction) est
suffisante, la conduite EV peut être annulée, et le véhicule peut utiliser le
moteur à essence ainsi que le moteur électrique. ( P. 98)
■ Une fois que le système est passé du mode EV au mode HV en raison
d’une faible charge de la batterie hybride (batterie de traction)
Si la batterie hybride (batterie de traction) s’est rechargée en raison d’une
descente prolongée sur une longue pente, l’autonomie EV et d’autres infor-
mations s’afficheront sur l’écran multifonction et le système passera automa-
tiquement en mode EV.
Si le système ne passe pas en mode EV même si l’autonomie EV est affi-
chée, vous pouvez passer en mode EV en appuyant sur le contacteur de
sélection de mode EV/HV.
■ Remplissage de carburant
Les véhicules hybrides branchables peuvent être conduits après avoir été
chargés à partir d’une source d’alimentation électrique externe. Cependant,
comme le moteur à essence est utilisé dans différentes circonstances, même
si le véhicule est en mode EV, et qu’il est installé à bord comme source d’ali-
mentation pour la conduite en mode HV, il est nécessaire de faire le plein de
carburant. Vérifiez la quantité de carburant et faites le plein immédiatement
lorsque le niveau de carburant devient bas. ( P. 387)

98
PRIUS PRIME_OM_OM47D13D_(D)
2-1. Système hybride branchable

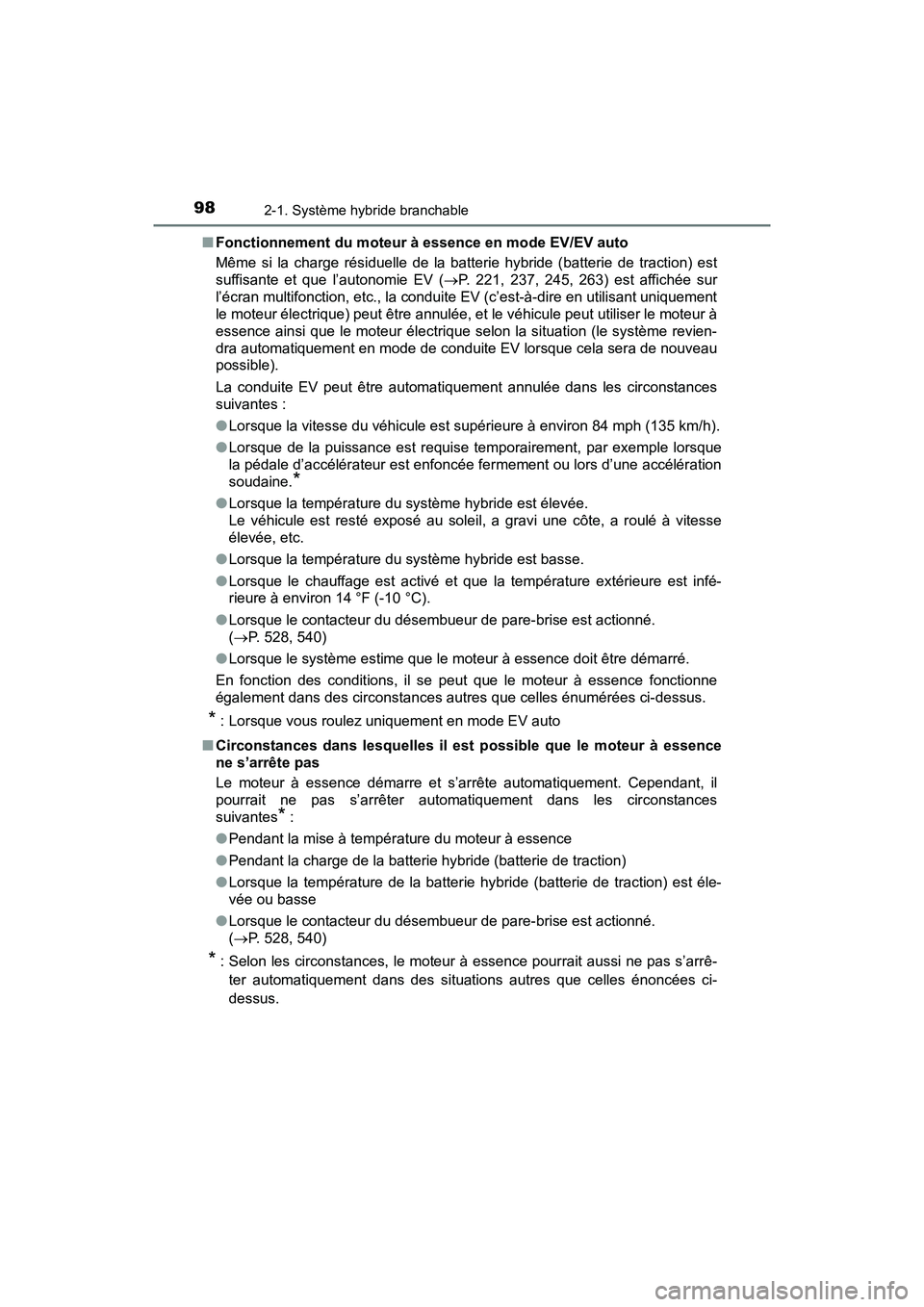

■Fonctionnement du moteur à essence en mode EV/EV auto
Même si la charge résiduelle de la batterie hybride (batterie de traction) est
suffisante et que l’autonomie EV ( P. 221, 237, 245, 263) est affichée sur
l’écran multifonction, etc., la conduite EV (c’est-à-dire en utilisant uniquement
le moteur électrique) peut être annulée, et le véhicule peut utiliser le moteur à
essence ainsi que le moteur électrique selon la situation (le système revien-
dra automatiquement en mode de conduite EV lorsque cela sera de nouveau
possible).
La conduite EV peut être automatiquement annulée dans les circonstances
suivantes :
● Lorsque la vitesse du véhicule est supérieure à environ 84 mph (135 km/h).
● Lorsque de la puissance est requise temporairement, par exemple lorsque
la pédale d’accélérateur est enfoncée fermement ou lors d’une accélération
soudaine.
*
●Lorsque la température du système hybride est élevée.
Le véhicule est resté exposé au soleil, a gravi une côte, a roulé à vitesse
élevée, etc.
● Lorsque la température du système hybride est basse.
● Lorsque le chauffage est activé et que la température extérieure est infé-
rieure à environ 14 °F (-10 °C).
● Lorsque le contacteur du désembueur de pare-brise est actionné.
(P. 528, 540)
● Lorsque le système estime que le moteur à essence doit être démarré.
En fonction des conditions, il se peut que le moteur à essence fonctionne
également dans des circonstances autres que celles énumérées ci-dessus.
*: Lorsque vous roulez uniquement en mode EV auto
■ Circonstances dans lesquelles il est possible que le moteur à essence
ne s’arrête pas
Le moteur à essence démarre et s’arrête automatiquement. Cependant, il
pourrait ne pas s’arrêter automatiquement dans les circonstances
suivantes
*:
● Pendant la mise à température du moteur à essence
● Pendant la charge de la batterie hybride (batterie de traction)
● Lorsque la température de la batterie hy bride (batterie de traction) est éle-
vée ou basse
● Lorsque le contacteur du désembueur de pare-brise est actionné.
(P. 528, 540)
*: Selon les circonstances, le moteur à essence pourrait aussi ne pas s’arrê-
ter automatiquement dans des situations autres que celles énoncées ci-
dessus.

PRIUS PRIME_OM_OM47D13D_(D)
992-1. Système hybride branchable
2
Système hybride branchable

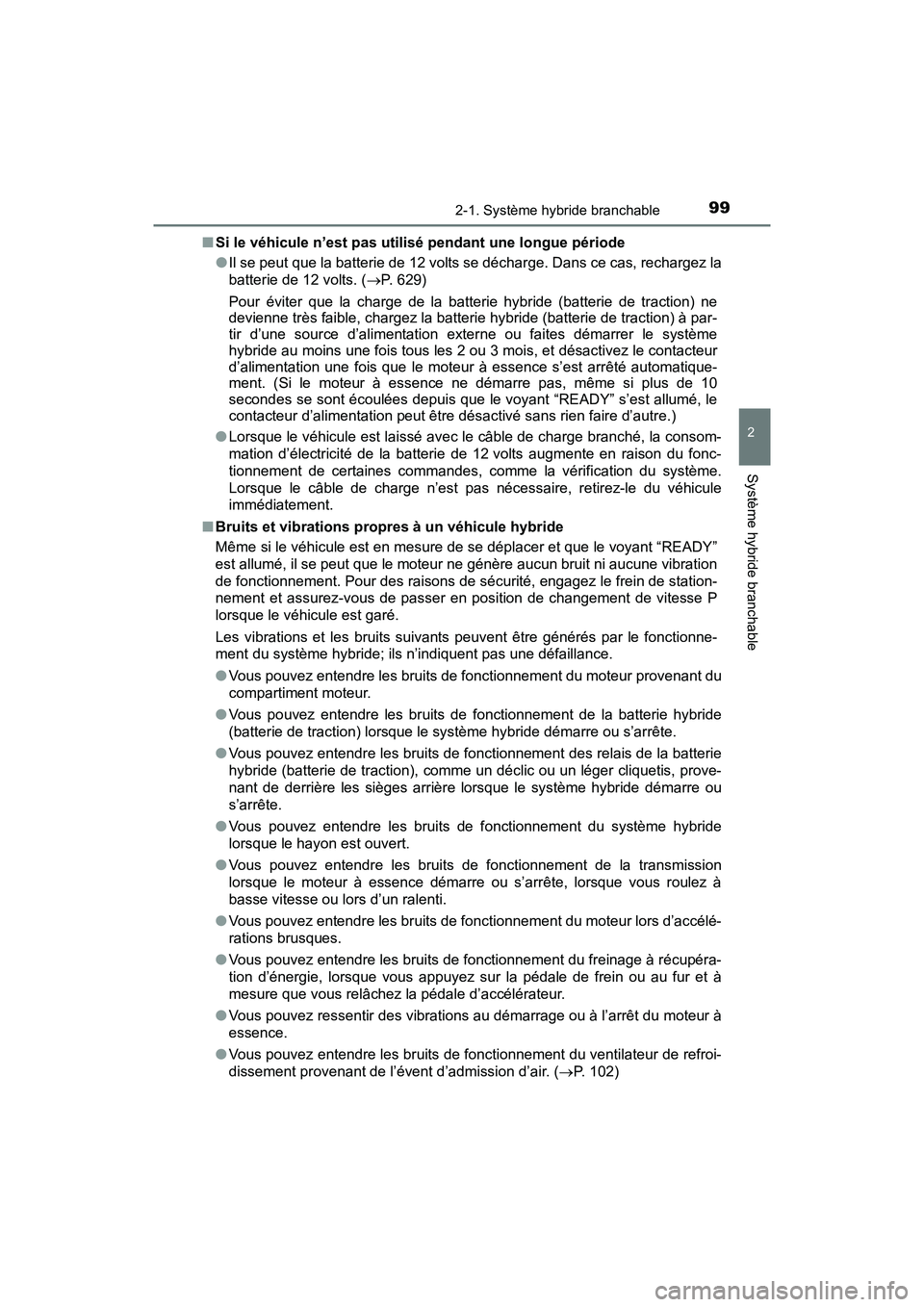

■Si le véhicule n’est pas utilisé pendant une longue période
●Il se peut que la batterie de 12 volts se décharge. Dans ce cas, rechargez la
batterie de 12 volts. ( P. 629)
Pour éviter que la charge de la batte rie hybride (batterie de traction) ne
devienne très faible, chargez la batterie hybride (batterie de traction) à par-
tir d’une source d’alimentation exte rne ou faites démarrer le système
hybride au moins une fois tous les 2 ou 3 mois, et désactivez le contacteur
d’alimentation une fois que le moteur à essence s’est arrêté automatique-
ment. (Si le moteur à essence ne démarre pas, même si plus de 10
secondes se sont écoulées depuis que le voyant “READY” s’est allumé, le
contacteur d’alimentation peut être désactivé sans rien faire d’autre.)
● Lorsque le véhicule est laissé avec le câble de charge branché, la consom-
mation d’électricité de la batterie de 12 volts augmente en raison du fonc-
tionnement de certaines commandes, comme la vérification du système.
Lorsque le câble de charge n’est pas nécessaire, retirez-le du véhicule
immédiatement.
■ Bruits et vibrations propres à un véhicule hybride
Même si le véhicule est en mesure de se déplacer et que le voyant “READY”
est allumé, il se peut que le moteur ne génère aucun bruit ni aucune vibration
de fonctionnement. Pour des raisons de sécurité, engagez le frein de station-
nement et assurez-vous de passer en position de changement de vitesse P
lorsque le véhicule est garé.
Les vibrations et les bruits suivants peuvent être générés par le fonctionne-
ment du système hybride; ils n’indiquent pas une défaillance.
●Vous pouvez entendre les bruits de fonctionnement du moteur provenant du
compartiment moteur.
● Vous pouvez entendre les bruits de fonctionnement de la batterie hybride
(batterie de traction) lorsque le système hybride démarre ou s’arrête.
● Vous pouvez entendre les bruits de fonctionnement des relais de la batterie
hybride (batterie de traction), comme un déclic ou un léger cliquetis, prove-
nant de derrière les sièges arrière lorsque le système hybride démarre ou
s’arrête.
● Vous pouvez entendre les bruits de fonctionnement du système hybride
lorsque le hayon est ouvert.
● Vous pouvez entendre les bruits de fonctionnement de la transmission
lorsque le moteur à essence démarre ou s’arrête, lorsque vous roulez à
basse vitesse ou lors d’un ralenti.
● Vous pouvez entendre les bruits de fonctionnement du moteur lors d’accélé-
rations brusques.
● Vous pouvez entendre les bruits de fonctionnement du freinage à récupéra-
tion d’énergie, lorsque vous appuyez sur la pédale de frein ou au fur et à
mesure que vous relâchez la pédale d’accélérateur.
● Vous pouvez ressentir des vibrations au démarrage ou à l’arrêt du moteur à
essence.
● Vous pouvez entendre les bruits de fonctionnement du ventilateur de refroi-
dissement provenant de l’évent d’admission d’air. (P. 102)

100
PRIUS PRIME_OM_OM47D13D_(D)
2-1. Système hybride branchable

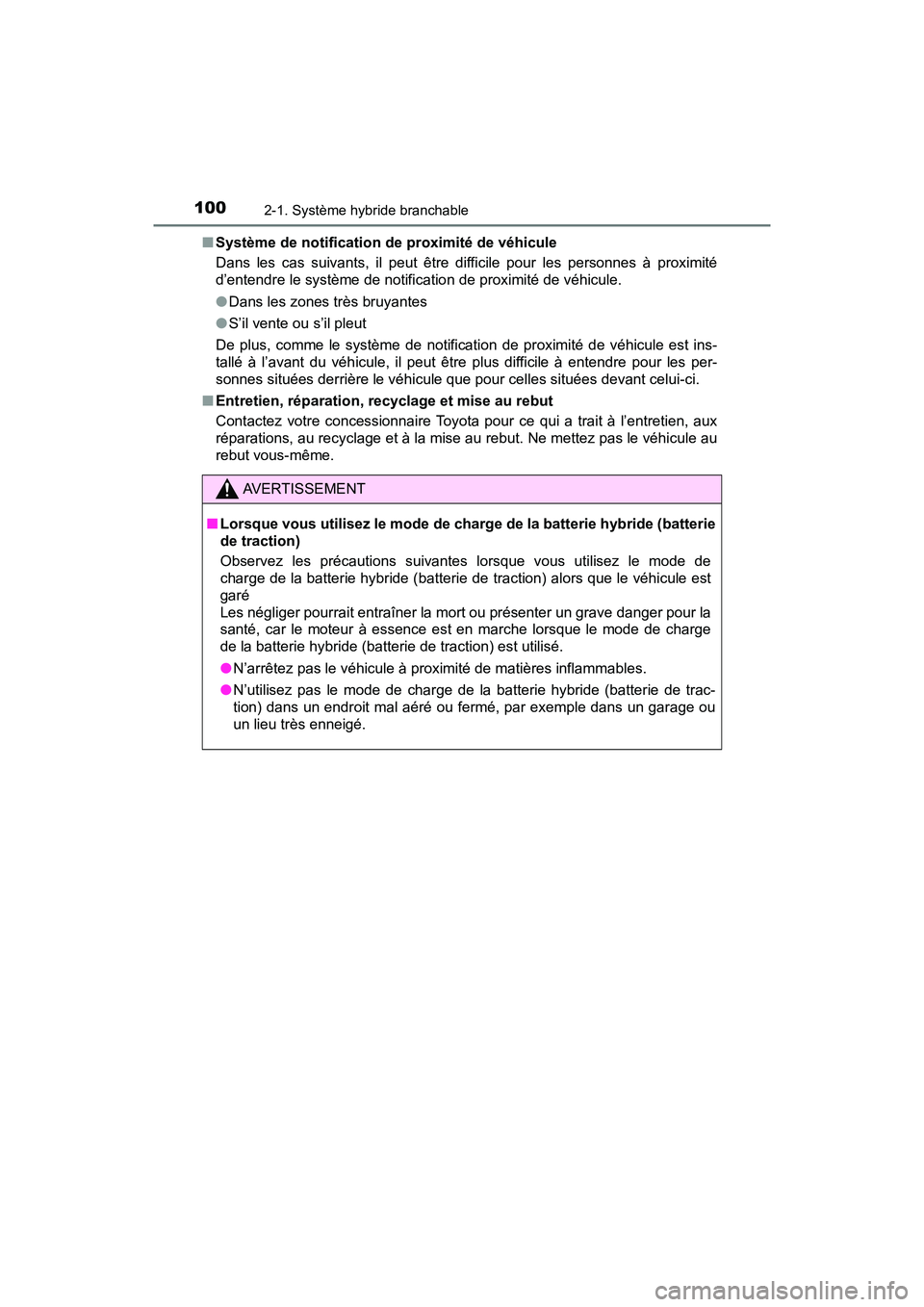

■Système de notification de proximité de véhicule
Dans les cas suivants, il peut être difficile pour les personnes à proximité
d’entendre le système de notification de proximité de véhicule.
●Dans les zones très bruyantes
● S’il vente ou s’il pleut
De plus, comme le système de notification de proximité de véhicule est ins-
tallé à l’avant du véhicule, il peut être plus difficile à entendre pour les per-
sonnes situées derrière le véhicule que pour celles situées devant celui-ci.
■ Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour ce qui a trait à l’entretien, aux
réparations, au recyclage et à la mise au rebut. Ne mettez pas le véhicule au
rebut vous-même.
AVERTISSEMENT
■Lorsque vous utilisez le mode de char ge de la batterie hybride (batterie
de traction)
Observez les précautions suivantes lorsque vous utilisez le mode de
charge de la batterie hybride (batterie de traction) alors que le véhicule est
garé
Les négliger pourrait entraîner la mort ou présenter un grave danger pour la
santé, car le moteur à essence est en marche lorsque le mode de charge
de la batterie hybride (batte rie de traction) est utilisé.
● N’arrêtez pas le véhicule à proximité de matières inflammables.
● N’utilisez pas le mode de charge de la batterie hybride (batterie de trac-
tion) dans un endroit mal aéré ou fermé, par exemple dans un garage ou
un lieu très enneigé.

101
PRIUS PRIME_OM_OM47D13D_(D)
2-1. Système hybride branchable
2
Système hybride branchable
Précautions relatives au système hybride
branchable
L’illustration est un exemple servant à des fins d’explication; elle peut diffé-
rer de la réalité.
Soyez prudent lorsque vous manipulez le système hybride; il
contient un système à haute tension (environ 600 V au maxi-
mum) ainsi que des pièces qui deviennent brûlantes lorsque le
système hybride est en cours de fonctionnement. Respectez les
étiquettes de mise en garde présentes sur le véhicule.
Étiquette de mise en garde
Entrée de charge
Prise de service
Compresseur de climatiseur
Unité de commande électrique
et convertisseur DC/DC Moteur électrique (moteur de
traction)
Câbles à haute tension
(orange)
Chargeur de batterie
Batterie hybride (batterie de
traction)1
2
3
4
5
6
7
8
9

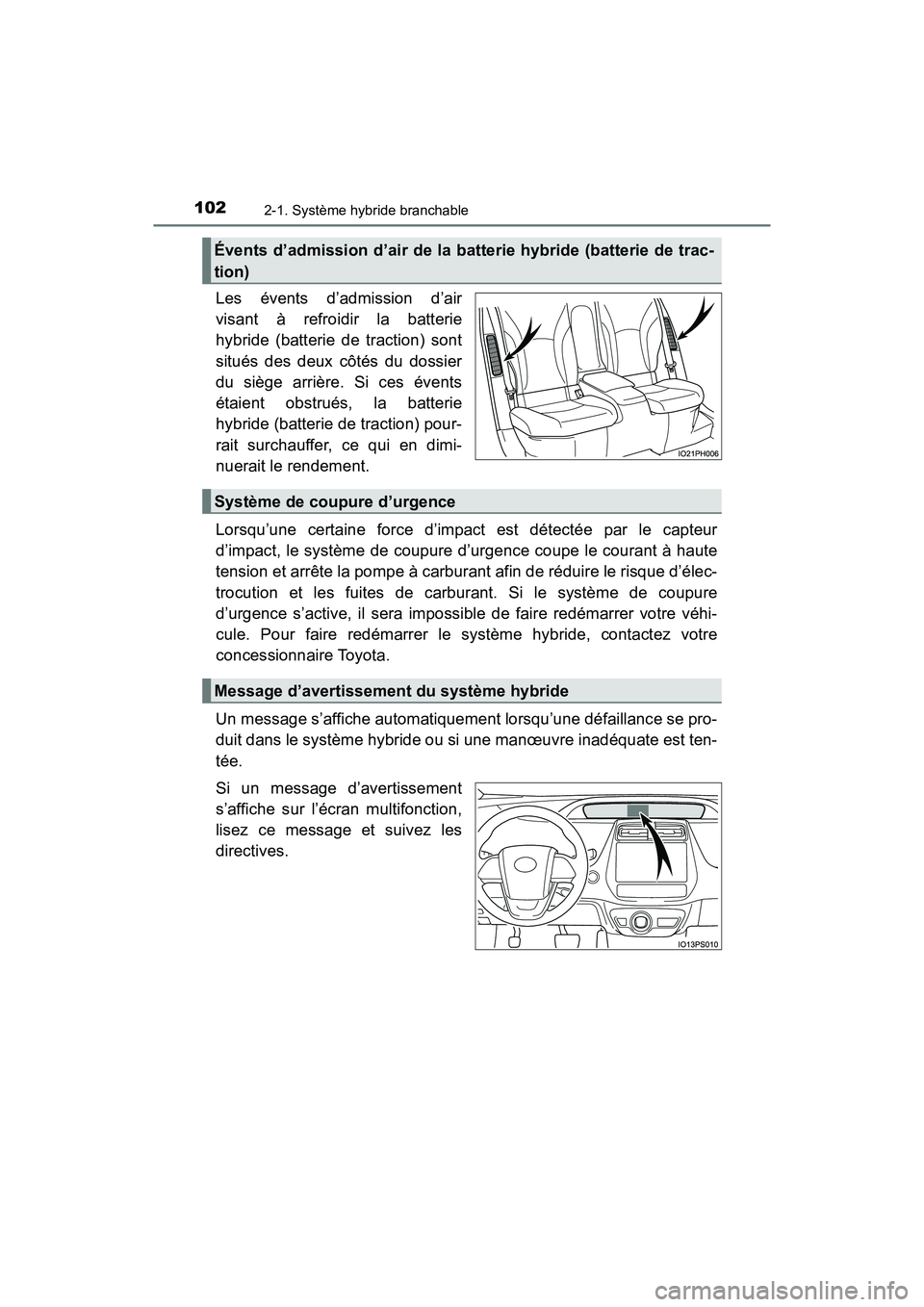

102
PRIUS PRIME_OM_OM47D13D_(D)
2-1. Système hybride branchable
Les évents d’admission d’air
visant à refroidir la batterie
hybride (batterie de traction) sont
situés des deux côtés du dossier
du siège arrière. Si ces évents
étaient obstrués, la batterie
hybride (batterie de traction) pour-
rait surchauffer, ce qui en dimi-
nuerait le rendement.
Lorsqu’une certaine force d’impact est détectée par le capteur
d’impact, le système de coupure d’urgence coupe le courant à haute
tension et arrête la pompe à carburant afin de réduire le risque d’élec-
trocution et les fuites de carburant. Si le système de coupure
d’urgence s’active, il sera impossible de faire redémarrer votre véhi-
cule. Pour faire redémarrer le système hybride, contactez votre
concessionnaire Toyota.
Un message s’affiche automatiquement lorsqu’une défaillance se pro-
duit dans le système hybride ou si une manœuvre inadéquate est ten-
tée.
Si un message d’avertissement
s’affiche sur l’écran multifonction,
lisez ce message et suivez les
directives.
Évents d’admission d’air de la batterie hybride (batterie de trac-
tion)
Système de coupure d’urgence
Message d’avertissement du système hybride
