2019 TOYOTA PRIUS Omistajan Käsikirja (in Finnish)

3614-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIn
Olosuhteet, joissa peruutusvahtitoiminto ei mahdollisesti toimi oikein
lPeruutusvahtitoiminto ei mahdollisesti pysty havaitsemaan ajoneuvoja
oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää
aluetta takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, joiden välimatka toisiinsa on hyvin lyhyt
• Jos auto lähestyy suurella nopeudella
• Välittömästi, kun kuolleen kulman varoitinjärjestelmä kytketään päälle
• Heti hybridijärjestelmän käynnistämis en jälkeen, kuolleen kulman varoitti-
men ollessa päällä
• Peruutettaessa mäkeen, missä on
jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipai- kalta, missä on matala kallistuskulma
OM47D46FI.book Page 361 Friday, August 23, 2019 9:57 AM

3624-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FIl
Seuraavissa tilanteissa peruutusvahtitoiminto saattaa turhaan havaita
ajoneuvon ja/tai esineen:
• Jos ajoneuvo ohittaa autosi sivulta
• Jos etäisyys autosi ja metallisten esineiden, kuten suojakaiteiden, seinien,
liikennemerkkien tai pysäköidyn ajoneuvon, joka saattaa heijastaa
sähköaaltoja auton takaosaan, välillä on lyhyt
• Jos tunnistimet eivät pysty havaitse-
maan ajoneuvoa esteiden vuoksi
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
OM47D46FI.book Page 362 Friday, August 23, 2019 9:57 AM

363
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM47D46FI
Pysäköintitutka
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet
Etuosan sivutunnistimet
Takaosan sivutunnistimet
Pysäköintitutka voidaan kytkeä
päälle ja pois päältä kohdassa
( S. 145) monitoiminäytöl-
lä.
Kun ON-tila (päällä) valitaan, pysä-
köintitutkan merkkivalo syttyy.
Kun OFF-tila (pois päältä) valitaan, pysäköintitutka ei palaa\
ON-tilaan en-
nen kuin se kytketään uudelleen päälle -kohdassa monitoiminäytöllä.
(Järjestelmä ei palaa automaattisesti ON-tilaan (päällä), vaikka hybridi-
järjestelmä käynnistetään uudelleen.)
: Joissakin malleissa
Etäisyys autostasi lähellä olev iin esteisiin pysäköidessäsi tai
ajaessasi autoasi autotalliin mitataan tunnistimilla ja tieto välitetään
näyttöjen ja summerin avulla. Tarkista aina alue auton ympärillä
käyttäessäsi tätä järjestelmää.
Tunnistimien tyypit
1
2
3
4
5
6
Pysäköintitutkan kytkeminen päälle / pois päältä
OM47D46FI.book Page 363 Friday, August 23, 2019 9:57 AM

3644-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
Kun tunnistimet havaitsevat esteen, seuraavat näytöt tiedottavat
kuljettajaa esteen sijainnista ja etäisyydestä.
nMonitoiminäyttöEtuosan keskitunnistimen
toiminta
Etukulman tunnistimien
toiminta
Etuosan sivutunnistimien
toiminta
Takaosan sivutunnistimien
toiminta
Takakulmien tunnistimien
toiminta
Takaosan keskitunnistimen
toiminta
• Toimintanäyttö on harmaa, kun tunnistimet ovat toiminnassa.
• Etuosan sivutunnistimien ja takaosan sivutunnistimien toimintanäyttöäei näytetä ennen kuin sivualueiden skannaus on valmis.
n
Audiojärjestelmän näyttö
Kun opastava peruutuskamera-
näyttö
* on esillä:
Yksinkertaistettu kuva ilmestyy
audiojärjestelmän näytön
oikeaan yläkulmaan, kun järjes-
telmä havaitsee esteen.
*: Joissakin malleissa
Näyttö
1
2
3
4
5
6
OM47D46FI.book Page 364 Friday, August 23, 2019 9:57 AM

3654-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIn
Etäisyysnäyttö
Tunnistimet, jotka havaitsevat esteen, palavat jatkuvasti tai vilkkuvat.

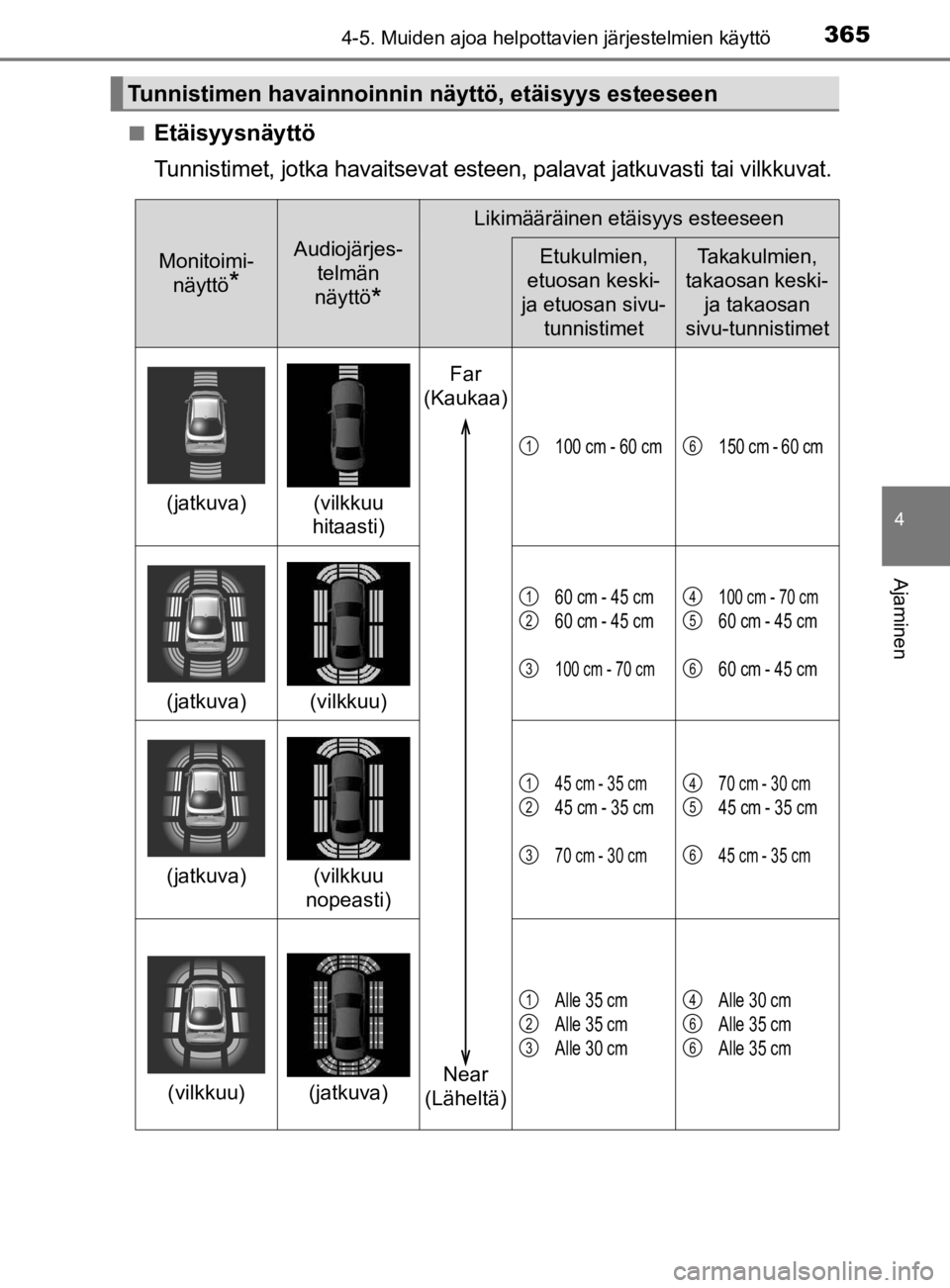

Tunnistimen havainnoinnin näyttö, etäisyys esteeseen
Monitoimi-
näyttö
*
Audiojärjes-
telmän
näyttö
*
Likimääräinen etäisyys esteeseen
Etukulmien,
etuosan keski-
ja etuosan sivu-
tunnistimetTakakulmien,
takaosan keski- ja takaosan
sivu-tunnistimet
(jatkuva)(vilkkuu
hitaasti)
100 cm - 60 cm150 cm - 60 cm
(jatkuva)(vilkkuu)
60 cm - 45 cm
60 cm - 45 cm
100 cm - 70 cm
100 cm - 70 cm
60 cm - 45 cm
60 cm - 45 cm
(jatkuva)(vilkkuu
nopeasti)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm
70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(vilkkuu)(jatkuva)
Alle 35 cm
Alle 35 cm
Alle 30 cmAlle 30 cm
Alle 35 cm
Alle 35 cm
Far
(Kaukaa)
Near
(Läheltä)
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
6
6
OM47D46FI.book Page 365 Friday, August 23, 2019 9:57 AM

3664-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
*: Kuvat saattavat poiketa näistä piirroskuvista havaitsemistilanteesta riip-puen. (S. 364)
Etuosan keskitunnistimet
Etukulmien tunnistimet
Etuosan sivutunnistimet Takaosan sivutunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet1
2
3
4
5
6
OM47D46FI.book Page 366 Friday, August 23, 2019 9:57 AM

3674-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI
Summeri soi, kun este havaitaan.
lSummeri soi tiheämmin lä hestyttäessä estettä. Kun este on erittäin
lähellä, summeriääni vaihtuu katkonaisesta (lyhyet piippaukset)
jatkuvaksi (pitkä piippaus). • Etukulman tunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
• Etuosan tai takaosan sivutunni stimen havaitsema este on noin
30 cm päässä tai lähempänä
• Etutunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
• Takakulman tunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
• Takatunnistimen havaitsema este on noin 35 cm päässä tai lähempänä
l Jos useat tunnistimet havaitsevat esteen samanaikaisesti, summeri
soi sen mukaisesti, mikä on etäisyys lähimpään esteeseen.
l Jos esteitä havaitaan samanaikaisesti auton edessä ja takana,
summeriääni on erilaine n sen mukaisesti, mikä on etäisyys kuhunkin
esteeseen.
Summerin äänenvoimakkuutta ja ajoitusta voidaan muuttaa. ( S. 651)
Summeri
OM47D46FI.book Page 367 Friday, August 23, 2019 9:57 AM

3684-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
Noin 100 cm
Noin 150 cm
Noin 60 cm
Noin 100 cm
• Tunnistimien havainnoima alueesitetään kuvassa oikealla.
Tunnistin ei kuitenkaan havaitse
liian lähellä olevaa estettä.
• Tietoja sivuilla olevien esteiden
tunnistamisesta.
(S. 370)
• Etäisyys, jonka päästä este voi-
daan havaita, ja havaitaanko
se, riippuu esteen muodosta ja
tilanteesta.
Esteiden havaitsemisaluetta voidaan muuttaa. ( S. 651)
Tunnistimien havainnoima alue
1
2
1
4
OM47D46FI.book Page 368 Friday, August 23, 2019 9:57 AM
