7-3. Údržba svépomocí
■Když odstraňujete ozdobný kryt
kola (vozidla s háčkem na demon-táž poklic)
Odstraňte ozdobný kryt kola použitím
háčku na demontáž poklic*.*: Háček na demontáž poklic je umístěn
v odkládací schránce. (oS.520)
VÝSTRAHA
■Když měníte kola
●Nepoužívejte kola, která jsou jiných
rozměrů, než jsou doporučeny v Pří-
ručce pro uživatele, protože to může způsobit ztrátu ovladatelnosti vozi-
dla.
●Nikdy nepoužívejte duši na netěs-
ném kole, které je určeno pro bez-
dušovou pneumatiku.To m ů ž e m í t z a následek nehodu
s následky smrtelného nebo vážné-
ho zranění.
■Když nasazujete matice kol
●Ujistěte se, že nasazujete matice kol
kuželovým koncem směrem do-
vnitř. Nasazením matic kuželovými konci směrem ven může způsobit,
že kolo praskne, případně dojde
k vypadnutí kola během jízdy, což by mohlo vést k nehodě s následky
smrtelného nebo vážného zranění.
Kuželovitá část
●Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že
matice budou příliš utažené, což může vést k poškození disku kola.
Navíc, olej nebo mazací tuk může
způsobit uvolnění matic a vypadnutí kola, čímž by došlo k nehodě s ná-
sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo matic kol olej nebo mazací tuk.
■Zákaz použití vadných kol
Nepoužívejte prasklá nebo deformo-
vaná kola. To by mohlo způsobit únik
vzduchu z pneumatiky během jízdy s následky nehody.

600
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
■Výstražná kontrolka systému dobíjení
■Výstražná kontrolka nízkého tlaku motorového oleje* (výstražný
bzučák)
*:Tato kontrolka se rozsvítí na multiinformačním displeji.
■Indikátor poruchy (výstražný bzučák)
■Výstražná kontrolka SRS (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v systému dobíjení vozidla.
oIhned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že tlak motorového oleje je příliš nízký
oIhned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
zElektronickém systému řízení motoru;
zElektronickém systému řízení škrticí klapky;
zElektronickém systému řízení Multidrive (je-li ve výbavě)
oIhned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
zSystému SRS airbagů; nebo
zSystému předepínačů bezpečnostních pásů.
oNechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.

609
8
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
Když nastanou potíže
■Pokud se zobrazí "Engine Oil Level
Low Add or Replace"
Hladina motorového oleje je nízká.
Zkontrolujte hladinu motorového oleje
a pokud je potřeba, doplňte olej.
Toto hlášení se může objevit, pokud vo-
zidlo zastaví ve svahu. Popojeďte s vo-
zidlem na rovnou plochu a pohledem zkontrolujte, zda hlášení zmizí.
■Pokud se zobrazí "Engine Stopped
Steering Power Low"
Toto hlášení se zobrazí, pokud vypnete motor během jízdy.
Když je ovládání volantu těžší než ob-
vykle, uchopte pevně volant a ovládejte ho použitím větší síly než obvykle.
■Pokud se zobrazí "Auto Power OFF
to Conserve Battery"
Napájení bylo vypnuto pomocí funkce automatického vypnutí napájení. Když
startujete motor příště, lehce zvyšte
otáčky motoru a udržujte je na této úrov-ni přibližně 5 minut, aby se dobil akumu-
látor.
■Pokud se zobrazí "Headlight Sys-
tem Malfunction Visit Your Dealer"
Následující systémy mohou mít poru-
chu. Nechte vozidlo ihned prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●Systém LED světlometů
●Systém automatického nastavení sklonu světlometů (je-li ve výbavě)
●AHS (Adaptivní systém dálkových světel) (je-li ve výbavě)
●Automatická dálková světla (jsou-li ve výbavě)
■Pokud se zobrazí "Front Camera Unavailable" nebo "Front Camera
Te m p o r a r i l y U n a v a i l a b l e S e e
Owner's Manual"
Následující systémy mohou být poza-
staveny, dokud není vyřešen problém
zobrazený v hlášení. (oS.309, 599)
●PCS (Předkolizní systém) (je-li ve vý-
bavě)
●LTA ( A s i s t e n t s l e d o vání jízdy v jízd-
ních pruzích) (je-li ve výbavě)
●LDA (Upozornění při opouštění jízdní-
ho pruhu s ovládáním řízení) (je-li ve výbavě)
●AHS (Adaptivní systém dálkových světel) (je-li ve výbavě)
●Automatická dálková světla (jsou-li ve výbavě)
●RSA (Asistent dopravních značek) (je-li ve výbavě)
●Adaptivní tempomat s plným rychlost-ním rozsahem (je-li ve výbavě)
●Adaptivní tempomat (je-li ve výbavě)
■Pokud se zobrazí "Radar Cruise Con-trol Unavailable" (je-li ve výbavě)
Systém adaptivního tempomatu s plným
rychlostním rozsahem nebo adaptivní-ho tempomatu je pozastaven dočasně
nebo do doby, než je problém zobraze-
ný v hlášení vyřešen. (příčiny a způsoby řešení: (oS.309)
■Pokud se zobrazí hlášení o potřebě
návštěvy vašeho prodejce Toyota
Systém nebo součást zobrazená na multiinformačním displeji má poruchu.
Nechte vozidlo ihned prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Pokud se zobrazí hlášení o potřebě
přečíst si Příručku pro uživatele
●Pokud se zobrazí "Engine Coolant
Te m p H i g h " , p o s t u p u jte podle přísluš-ných pokynů. (oS.642)
●Pokud se na multiinformačním displeji zobrazí některá z následujících vý-
stražných hlášení, může to signalizo-
vat poruchu. Nechte vozidlo ihned
prohlédnout kterýmkoliv autorizova-ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.•"Smart Entry & Start System Malfunc-
tion"

628
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
4Otáčejte částí zvedáku rukou,
až se střed části zvedáku s dráž-
kou dotkne středu zvedacího
místa.
5Smontujte nástavec kliky zvedáku.
6Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
7Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po-
ložte ho vnější stranou nahoru, aby se nepoškodil jeho povrch.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti
v okolí brzd ihned poté, co jste s vo-zidlem jeli. Po jízdě budou kotouče
a oblast v okolí brzd extrémně hor-
ké. Dotykem těchto oblastí rukou, nohou nebo jinou částí těla při vý-
měně kola atd. může dojít k popá-
lení.
●Nedodržením těchto pokynů by se
matice kol mohly uvolnit a kolo vy-padnout, což by mohlo způsobit
smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že
matice budou příliš utažené, což může vést k poškození disku kola.
Navíc, olej nebo mazací tuk může
způsobit uvolnění matic a vypadnutí kola, čímž by došlo k nehodě s ná-
sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo matic kol olej nebo mazací tuk.
•Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.

9

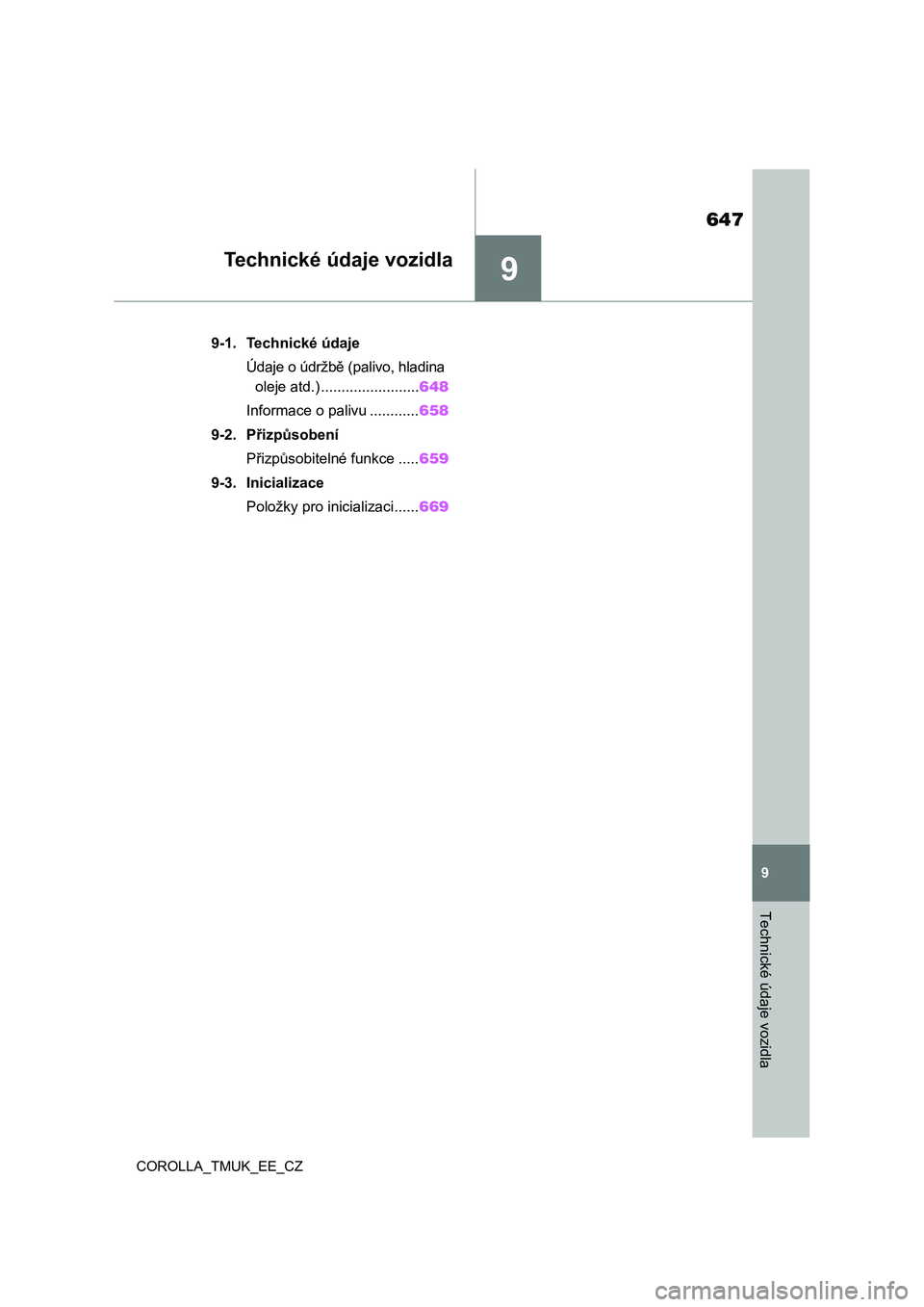

647
COROLLA_TMUK_EE_CZ
9
Technické údaje vozidla
Te c h n i c k é ú d a j e v o z i d l a
.9-1. Technické údaje
Údaje o údržbě (palivo, hladina
oleje atd.) ........................648
Informace o palivu ............658
9-2. Přizpůsobení
Přizpůsobitelné funkce .....659
9-3. Inicializace
Položky pro inicializaci......669

648
COROLLA_TMUK_EE_CZ
9-1. Technické údaje
9-1.Technické údaje
XHatchback
XKombi
Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry a hmotnosti
Celková délka4 370 mm
Celková šířka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rozvor2 640 mm
RozchodVpředu1 530 mm
Vzadu1 530 mm
Celková hmotnost vozidla1 820 kg*4
1 840 kg*5
Maximální přípustné zatížení
nápravy
Přední1 050 kg
Zadní970 kg
Svislé zatížení tažného háku75 kg
Přípustná hmotnost přípojného
vozidla
Bez brzdy450 kg
S brzdou600 kg*6
1 300 kg*7
Celková délka4 650 mm
Celková šířka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rozvor2 700 mm
RozchodVpředu1 530 mm
Vzadu1 530 mm
Celková hmotnost vozidla1 850 kg*4
1 870 kg*5

651
9
COROLLA_TMUK_EE_CZ
9-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
*:Objem motorového oleje je referenční
množství, které se používá při výměně
motorového oleje. Zahřejte a vypněte
motor, počkejte déle než 5 minut
a zkontrolujte hladinu oleje na měrce.
■Vo l b a m o t o r o v é h o o l e j e
Ve v a š e m v o z i d l e j e p o u ž i t o l e j
"Toyota Genuine Motor Oil". Použí-
vejte Toyotou schválený "Toyota
Genuine Motor Oil" nebo ekvivalent-
ní motorový olej, aby odpovídal ná-
sledující třídě a viskozitě.
Třída oleje:
Vícerozsahový motorový olej API
třídy SL "Energy-Conserving", SM
"Energy-Conserving" nebo SN "Re-
source-Conserving", nebo ILSAC
Stupeň viskozity:
SAE 0W-20 a 5W-30
Doporučená viskozita (SAE):
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno
SAE 0W-20, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-20, může být použit olej
SAE 5W-30. Při příští výměně oleje
by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (jako příklad je zde
vysvětleno 0W-20):
•Hodnota 0W v označení 0W-20
vyjadřuje vlastnost oleje, která
umožňuje startování motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném počasí.
•Hodnota 20 v označení 0W-20
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Systém mazání
S filtrem4,0 litru
Bez filtru3,7 litru

652
COROLLA_TMUK_EE_CZ
9-1. Technické údaje
Servisní symbol API
Horní část: "API SERVICE SN" znamená
označení kvality oleje podle American Petroleum Institute (API).
Střední část: "SAE 0W-20" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu paliva a ochranu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The International Lu-
bricant Specification Advisory Commit-
tee (ILSAC)
Systém chlazení
Objem
(Jmenovitý)
Benzínový
motor
XMultidrive
6,6 litru
XManuální převodovka
6,4 litru
Mezichladič1,9 litru
Typ chladicí kapaliny
Používejte některý z následujících:
x"Toyota Super Long Life Coolant"
xPodobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezboritanová chladicí kapalina na
bázi etylénglykolu s technologií trvanlivých hybrid-
ních organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceNGK DILKAR8J9G
Mezera0.9 mm (0.035 in.)
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elektrodami.
