2019 TOYOTA COROLLA HATCHBACK isofix

49
1
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
Zapamatujte si: S.49
Když používáte dětský zádržný sys-
tém: S.50
Kompatibilita dětského zádržného
systému pro jednotlivá umístění na
sedadlo: S.52, 58
Způsob instalace dětského zádržné-
ho systému: S.64
• Upevnění pomocí bezpečnostní-
ho pásu: S.65
• Upevnění pomocí spodních úchy-
tů ISOFIX: S.66
•Použití úchytu horního řemenu:
S.68
zMějte na paměti a dodržujte varo-
vání, stejně jako zákony a předpi-
sy pro dětské zádržné systémy.
zPoužívejte dětský zádržný sys-
tém, dokud dítě nebude dostateč-
ně velké, aby mohlo použít
bezpečnostní pásy ve vozidle.
zVyberte si dětský zádržný systém
odpovídající věku a velikosti
dítěte.
zMějte na paměti, že ne všechny
dětské zádržné systémy jsou
vhodné pro všechna vozidla.
Před použitím nebo koupí dětské-
ho zádržného systému zkontroluj-
te kompatibilitu dětského
zádržného systému s umístěním
na sedadle. (oS.52, 58)
Obsah
Zapamatujte si
VÝSTRAHA
■Když jedete s dítětem
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Pro účinnou ochranu při autoneho-
dách a náhlých zastaveních musí
být dítě řádně připoutáno použitím
bezpečnostních pásů nebo dětské-ho zádržného systému, který je
správně nainstalován. Podrobnosti
o instalaci - viz příručka dodaná k dětskému zádržnému systému.
Obecné pokyny k instalaci jsou uve-
deny v této příručce.
●Toyota důrazně doporučuje použití
řádného dětského zádržného systé-mu, který odpovídá hmotnosti a veli-
kosti dítěte, instalovaného na
zadním sedadle. Podle statistiky do-pravních nehod je pro dítě bezpeč-
nější, pokud je připoutáno na
zadním sedadle než na předním se-dadle.
●Držení dítěte ve vaší náruči, nebo v náruči někoho jiného, není náhra-
dou dětského zádržného systému.
Při nehodě může být dítě namáčk-nuto na čelní sklo nebo mezi držící
osobu a interiér vozidla.
■Zacházení s dětským zádržným
systémem
Pokud není dětský zádržný systém řádně upevněn na místě, dítě nebo jiní
cestující mohou být v případě náhlého
zabrzdění, náhlého zatočení nebo ne-hody vážně zraněni nebo i zabiti.
●Pokud vozidlo utrpělo silný náraz při nehodě atd., je možné, že dětský
zádržný systém má poškození, kte-
ré není snadno viditelné. V takových případech zádržný systém znovu
nepoužívejte.

54
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí

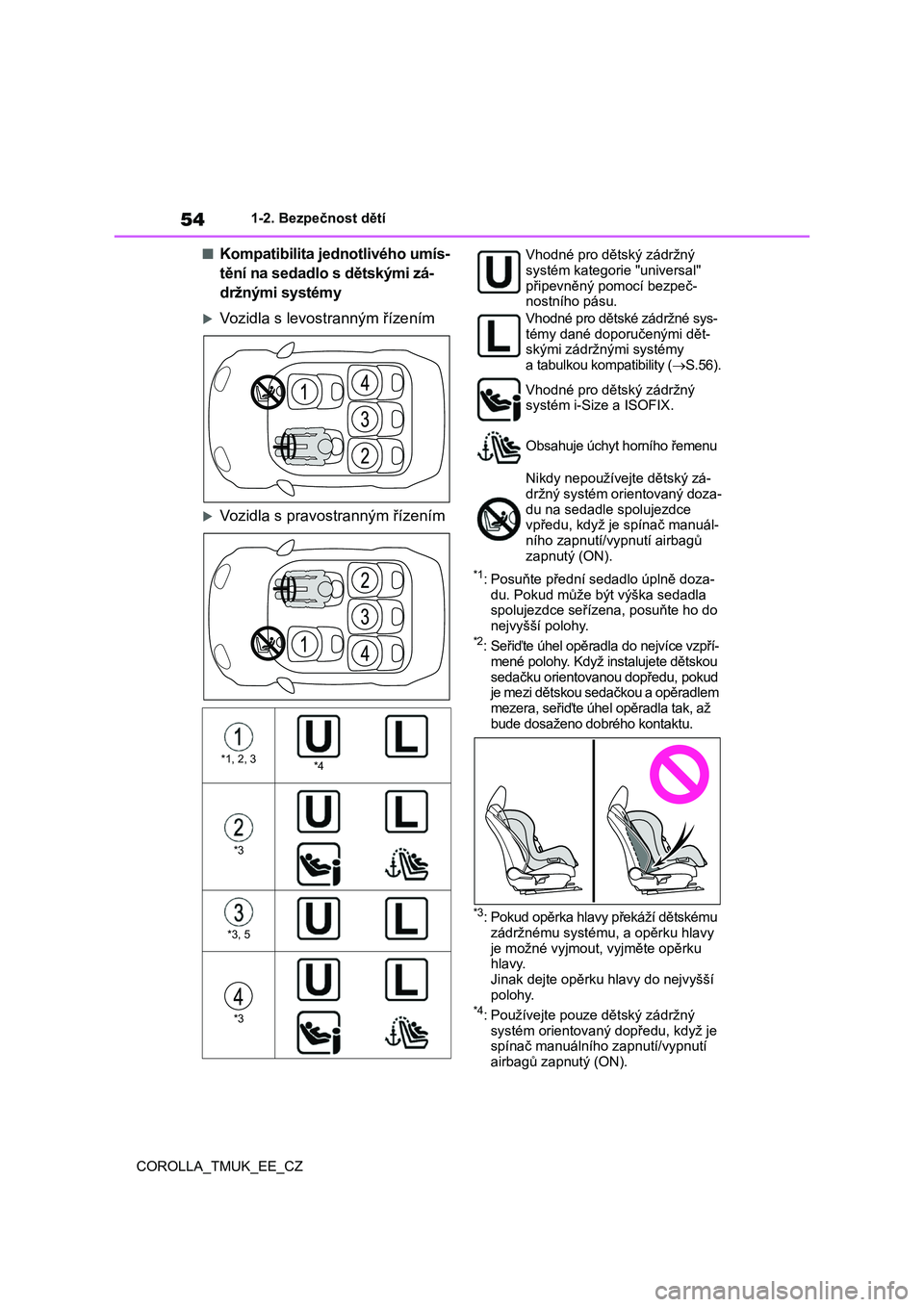

■Kompatibilita jednotlivého umís-
tění na sedadlo s dětskými zá-
držnými systémy
XVo z i d l a s l e v o s t r a n n ý m ř í z e n í m
XVo z i d l a s p r a v o stranným řízením
*1:Posuňte přední sedadlo úplně doza-
du. Pokud může být výška sedadla spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2:Seřiďte úhel opěradla do nejvíce vzpří-mené polohy. Když instalujete dětskou
sedačku orientovanou dopředu, pokud
je mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel opěradla tak, až
bude dosaženo dobrého kontaktu.
*3:Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hlavy
je možné vyjmout, vyjměte opěrku
hlavy.
Jinak dejte opěrku hlavy do nejvyšší polohy.*4:Používejte pouze dětský zádržný
systém orientovaný dopředu, když je spínač manuálního zapnutí/vypnutí
airbagů zapnutý (ON).
*1, 2, 3*4
*3
*3, 5
*3
Vhodné pro dětský zádržný systém kategorie "universal"
připevněný pomocí bezpeč-
nostního pásu.
Vhodné pro dětské zádržné sys-
témy dané doporučenými dět-skými zádržnými systémy
a tabulkou kompatibility (oS.56).
Vhodné pro dětský zádržný systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu
Nikdy nepoužívejte dětský zá-držný systém orientovaný doza-
du na sedadle spolujezdce
vpředu, když je spínač manuál-ního zapnutí/vypnutí airbagů
zapnutý (ON).

55
1
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
*5:Nevhodné pro dětský zádržný systém s podpěrnou nohou.
■Podrobné informace pro instalaci dětských zádržných systémů
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevnění"
uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (nebo po-
kud nemůžete najít informace v níže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětského zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Umístění na sedadlo
Číslo polohy sedadlaSpínač manuálního
zapnutí/vypnutí airbagů
ONOFF
Umístění na sedadlo vhodné
pro univerzální připoutání
pásem (Ano/Ne)
Ano
Pouze orientace
dopředu
AnoAnoAnoAno
Umístění na sedadlo i-Size
(Ano/Ne)NeNeAnoNeAno
Umístění na sedadlo vhodné
pro upevnění sedačky orien-
tované do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění sedač-
ky orientované dozadu (R1/R2X/R2/R3/Ne)NeNeR1, R2X,
R2NeR1, R2X,
R2
Vhodné pro upevnění sedač-ky orientované dopředu
(F2X/F2/F3/Ne)
NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

60
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
■Kompatibilita jednotlivého umís-
tění na sedadlo s dětskými zá-
držnými systémy
*1:Posuňte přední sedadlo úplně doza-
du. Pokud může být výška sedadla
spolujezdce seřízena, posuňte ho do
nejvyšší polohy.
*2:Seřiďte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete
dětskou sedačku orientovanou do-
předu, pokud je mezi dětskou sedač-
kou a opěradlem mezera, seřiďte
úhel opěradla tak, až bude dosaženo
dobrého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-
mu zádržnému systému, a opěrku
hlavy je možné vyjmout, vyjměte
opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší
polohy.
*4:Používejte pouze dětský zádržný
systém orientovaný dopředu, když je
spínač manuálního zapnutí/vypnutí
airbagů zapnutý (ON).
*1, 2, 3*4
*3
*3
*3
Vhodné pro dětský zádržný
systém kategorie "universal"
připevněný pomocí bezpeč-nostního pásu.
Vhodné pro dětské zádržné systémy dané doporučenými
dětskými zádržnými systémy
a tabulkou kompatibility (oS.62).
Vhodné pro dětský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního řemenu
Nikdy nepoužívejte dětský zá-
držný systém orientovaný doza-
du na sedadle spolujezdce vpředu, když je spínač manuál-
ního zapnutí/vypnutí airbagů
zapnutý (ON).

61
1
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

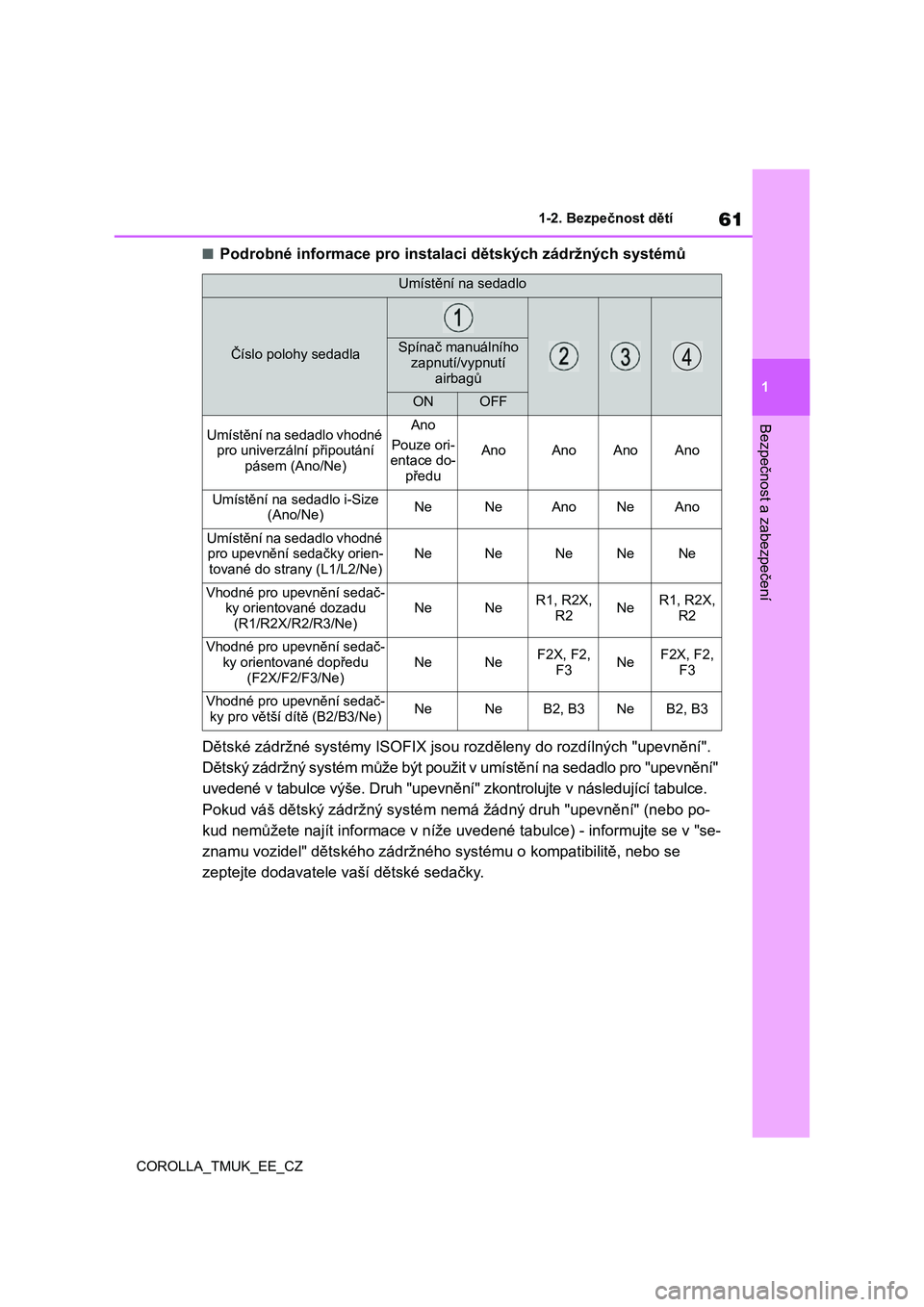

■Podrobné informace pro instalaci dětských zádržných systémů
Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevnění"
uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (nebo po-
kud nemůžete najít informace v níže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětského zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
Umístění na sedadlo
Číslo polohy sedadlaSpínač manuálního
zapnutí/vypnutí
airbagů
ONOFF
Umístění na sedadlo vhodné
pro univerzální připoutání pásem (Ano/Ne)
Ano
Pouze ori-
entace do-
předu
AnoAnoAnoAno
Umístění na sedadlo i-Size (Ano/Ne)NeNeAnoNeAno
Umístění na sedadlo vhodné
pro upevnění sedačky orien-
tované do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění sedač-ky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR1, R2X,
R2NeR1, R2X,
R2
Vhodné pro upevnění sedač-
ky orientované dopředu (F2X/F2/F3/Ne)NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

64
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.65
Připevnění pomocí spod-
ních úchytů ISOFIXS.66
Připevnění pomocí úchytu
horního řemenuS.68

66
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Když uvolňujete přezku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vraťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný systém
K instalaci dětského zádržného systému
můžete potřebovat blokovací svorku. Řiďte se pokyny výrobce tohoto systé-
mu. Pokud váš dětský zádržný systém
neobsahuje blokovací svorku, můžete si následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém
(Díl č. 73119-22010)
■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější zadní sedadla jsou vybavena
spodními úchyty. (Na sedadlech
jsou umístěny značky označující po-
lohu úchytů.)
■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hrát si s bezpeč-
nostním pásem. Pokud se pás
omotá kolem krku dítěte, může to vést k dušení nebo jiným vážným
zraněním, která mohou skončit
smrtí. Pokud k tomu dojde a přezku není možné rozepnout, měly by být
k přestřižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly
bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu a dozadu, abyste se ujistili, že je
bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseřizujte sedadlo.
●Pokud je instalována sedačka pro větší dítě, zajistěte, aby byl ramen-
ní pás umístěn přes střed ramene
dítěte. Pás by měl vést mimo krk dí-těte, ale ne tak, aby mu padal z ra-
mene.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
Dětský zádržný systém
upevněný pomocí spodních
úchytů ISOFIX

67
1
COROLLA_TMUK_EE_CZ
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětského zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dotážete dodavatele
vaší dětské sedačky. (oS.53, 54,
58, 59)
1Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vy-
jmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. (oS.232)
2Vyjměte kryty úchytů a instalujte
dětský zádržný systém na seda-
dlo.
Pevné úchyty jsou umístěny za kryty
úchytů.
3Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
(oS.66)
■Když používáte "TOYOTA DUO
PLUS" (pro země Latinské Ameriky*)
Seřiďte ho do nejvíce nakloněné polohy.*:Guadeloupe, Martinik a F. Guyana
■Když používáte "MIDI 2" (pro země
Latinské Ameriky*)
Seřiďte podpěrnou nohu a úchyty
ISOFIX následovně:
1Zajistěte úchyty ISOFIX tak, aby bylo
vidět číslo 2.
2Zajistěte podpěrnou nohu tak, aby
byly vidět 5 otvorů.
*:Guadeloupe, Martinik a F. Guyana
VÝSTRAHA
■Když instalujete dětský zádržný systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dětského zádržného
systému nikdy neseřizujte sedadlo.
●Když používáte spodní úchyty, ujis-
těte se, že kolem úchytů nejsou
žádné cizí předměty a že bezpeč-nostní pás není zachycen za dět-
ským zádržným systémem.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
