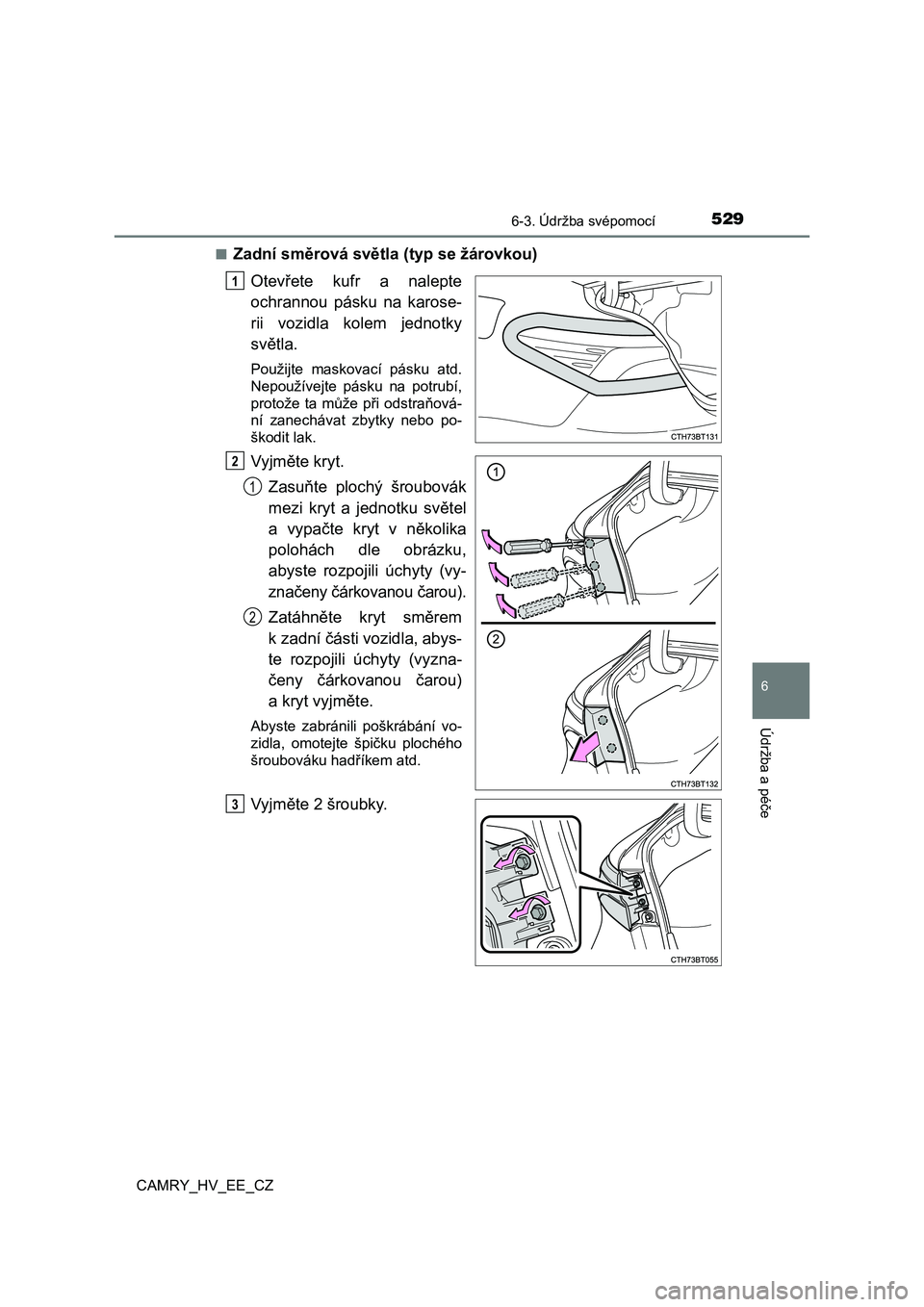

Page 529 of 648
5296-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Zadní směrová světla (typ se žárovkou)
Otevřete kufr a nalepte
ochrannou pásku na karose-
rii vozidla kolem jednotky
světla.
Použijte maskovací pásku atd.
Nepoužívejte pásku na potrubí,
protože ta může při odstraňová-
ní zanechávat zbytky nebo po-
škodit lak.
Vyjměte kryt.
Zasuňte plochý šroubovák
mezi kryt a jednotku světel
a vypačte kryt v několika
polohách dle obrázku,
abyste rozpojili úchyty (vy-
značeny čárkovanou čarou).
Zatáhněte kryt směrem
k zadní části vozidla, abys-
te rozpojili úchyty (vyzna-
čeny čárkovanou čarou)
a kryt vyjměte.
Abyste zabránili poškrábání vo-
zidla, omotejte špičku plochého
šroubováku hadříkem atd.
Vyjměte 2 šroubky.
1
2
1
2
3
Page 530 of 648
5306-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Vyjměte jednotku světel.
Připevněte dlouhé kusy
balicí pásky na jednotku
světel a přesahující část
přeložte na polovinu.
Držte pásku za přeloženou
část a zatáhněte směrem
k zadní části vozidla, abys-
te jednotku světel vyjmuli.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
4
1
2
5
6
Page 531 of 648
5316-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Nasaďte novou žárovku, pak
namontujte patici žárovky do
jednotky světla jejím zasunu-
tím a otočením doprava.
Nasaďte jedno tku světel.
Zarovnejte výstupky a zatlačte
jednotku světla směrem k před-
ní části vozidla, abyste ji nain-
stalovali.
Nainstalujte 2 šroubky.
7
8
9
Page 532 of 648
5326-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Nasaďte kryt.
Odstraňte ochrannou pásku.
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
● Světlomety
● Světla pro denní svícení/přední obrysová světla
● Přední směrová světla (typ LED)
● Přední mlhová světla (jsou-li ve výbavě)
● Boční směrová světla
● Koncová světla
● Zadní boční obrysová světla
● Brzdová světla
● Zadní směrová světla (typ LED)
● Couvací světla (typ LED)
● Zadní mlhové světlo
● Třetí brzdové světlo
● Osvětlení registrační značky
10
11
Page 533 of 648

5336-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
■Žárovky v LED světlech
Světla, jiná než přední směrová světla (typ se žárovkou), couva cí světla (typ
se žárovkou) a zadní směrová světla (typ se žárovkou), se sklád ají z množství
LED diod. Pokud je některé z LED světel vadné, zavezte vozidlo ke kterému-
koliv autorizovanému prodejci nebo do servisu Toyota, nebo do k teréhokoliv
spolehlivého servisu, abyste nechali světlo vyměnit.
■ Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu.
V následujících situacích kontaktujte pro více informací kteréh okoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
● Uvnitř světel se tvoří velké kapky vody.
● Uvnitř světlometu se hromadí voda.
VÝSTRAHA
■Výměna žárovek
● Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
● Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste n a žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit n ebo
prasknout.
● Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlome tu. To
může světlomety poškodit nebo způsobit zamlžení světel.
■ Abyste zabránili poškození nebo požáru
Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
Page 534 of 648
5346-3. Údržba svépomocí
CAMRY_HV_EE_CZ
Page 535 of 648
535
7Když nastanou potíže
CAMRY_HV_EE_CZ7-1. Základní informace
Varovná světla ................... 536
Pokud vozidlo musí
zastavit v případě nouze.. 537
Pokud vozidlo uvízne
ve stoupající vodě ........... 5387-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo .......................... 539
Když máte podezření na
poruchu............................ 544
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............. 545
Když se zobrazí výstražné
hlášení ............................ 552
Když dojde k defektu
pneumatiky (vozidla se
sadou pro nouzovou
opravu pneumatiky) ......... 558
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) .......... 576
Když hybridní systém
nestartuje ........................ 590
Když elektronický
klíč nefunguje správně..... 592
Když se vybije 12V
akumulátor vozidla........... 595
Když se vozidlo přehřívá.... 602
Když vozidlo uvízne ........... 607
Page 536 of 648
536
CAMRY_HV_EE_CZ
7-1. Základní informace
Stiskněte spínač.
Všechna směrová světla budou
blikat.
Pro jejich vypnutí stiskněte spínač
znovu.
■ Varovná světla
● Pokud jsou varovná světla používána dlouhou dobu, když není hybridní sys-
tém v činnosti (když nesvítí indikátor "READY"), 12V akumulátor se může
vybít.
● Pokud se kterýkoliv z SRS airbagů nafoukne, nebo v případě silného nárazu
zezadu, varovná světla se zapnou automaticky.
Varovná světla se vypnou automaticky po přibližně 20 minutách č innosti.
Pro manuální vypnutí varovných světel stiskněte spínač dvakrát.
(Varovná světla se nemusí zapnout automaticky v závislosti na s íle nárazu
a podmínkách kolize.)
Varovná světla
Varovná světla se používají k varování ostatních řidičů, když
musí být vozidlo zastaveno na silnici z důvodu poruchy atd.
