2019 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

5036-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
■Lorsque vous remplacez les roues
Les roues de votre véhicule sont équipées d'une valve à émetteur de sur-
veillance de la pression de gonflage des pneus, grâce à laquelle le sys-
tème d'avertissement de pression des pneus peut vous avertir
précocement de toute perte de pression dans les pneus. Les valves à
émetteur de surveillance de la pression de gonflage des pneus doivent
être installées chaque fois que vous remplacez les roues. (P. 483)
AVERTISSEMENT
■Lorsque vous remplacez les roues
●Ne montez pas des roues de dimensions différentes de celles recom-
mandées dans le Manuel du propriétaire, cela pourrait affecter la
maniabilité du véhicule.
●En cas de fuite, n'utilisez jamais de chambre à air sur une jante prévue
pour pneus tubeless. Cela pourrait provoquer un accident pouvant
occasionner des blessures graves, voire mortelles.
■Lorsque vous installez les écrous de roue
●Ne mettez jamais d'huile ou de graisse sur les boulons ou les écrous
de roue.
L'huile et la graisse pourraient provoquer un serrage excessif des
écrous de roue et causer des dommages au boulon ou à la roue à
disque. De plus, l'huile ou la graisse peuvent être à l'origine d'un des-
serrage des écrous de roue et de la perte de la roue, avec pour consé-
quence un accident, pouvant entraîner des blessures graves, voire
mortelles. Nettoyez l'huile ou la graisse éventuellement présente sur
les boulons ou les écrous de roue.
●Veillez à installer les écrous de roue
en tournant leur extrémité conique
vers l'intérieur. En installant les
écrous avec leurs extrémités
coniques tournées vers l'extérieur, la
roue risque de se rompre puis de se
détacher du véhicule pendant la
conduite, ce qui pourrait entraîner un
accident et la mort ou des blessures
graves.
Partie
conique

5046-3. Entretien à faire soi-même
CAMRY_HV_D
NOTE
■Remplacement des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus
●Parce que les valves à émetteur de surveillance de la pression de gon-
flage des pneus peuvent souffrir de la réparation ou du remplacement
d'un pneu, veillez à confier l'entretien de vos pneus à votre conces-
sionnaire Toyota ou à tout autre atelier d'entretien qualifié. Par ailleurs,
veillez à acheter les valves à émetteur de surveillance de la pression
de gonflage des pneus auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des roues d'origine Toyota sur votre véhicule.
Il est en effet possible que les valves à émetteur de surveillance de la
pression de gonflage des pneus ne fonctionnent pas correctement
avec des roues qui ne sont pas d'origine.

5056-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Mettez le contact d'alimentation sur arrêt.
Ouvrez la boîte à gants et reti-
rez le cache de la boîte à gants
à l'intérieur de la boîte à gants.
Retirez le cache du filtre.Déverrouillez le cache du
filtre.
Déplacez le cache du filtre
dans le sens de la flèche,
puis extrayez-le des ergots.
Retirez le carter du filtre.
Des corps étrangers peuvent être
présents sur le dessus du filtre de
climatisation.
Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
1
2
4

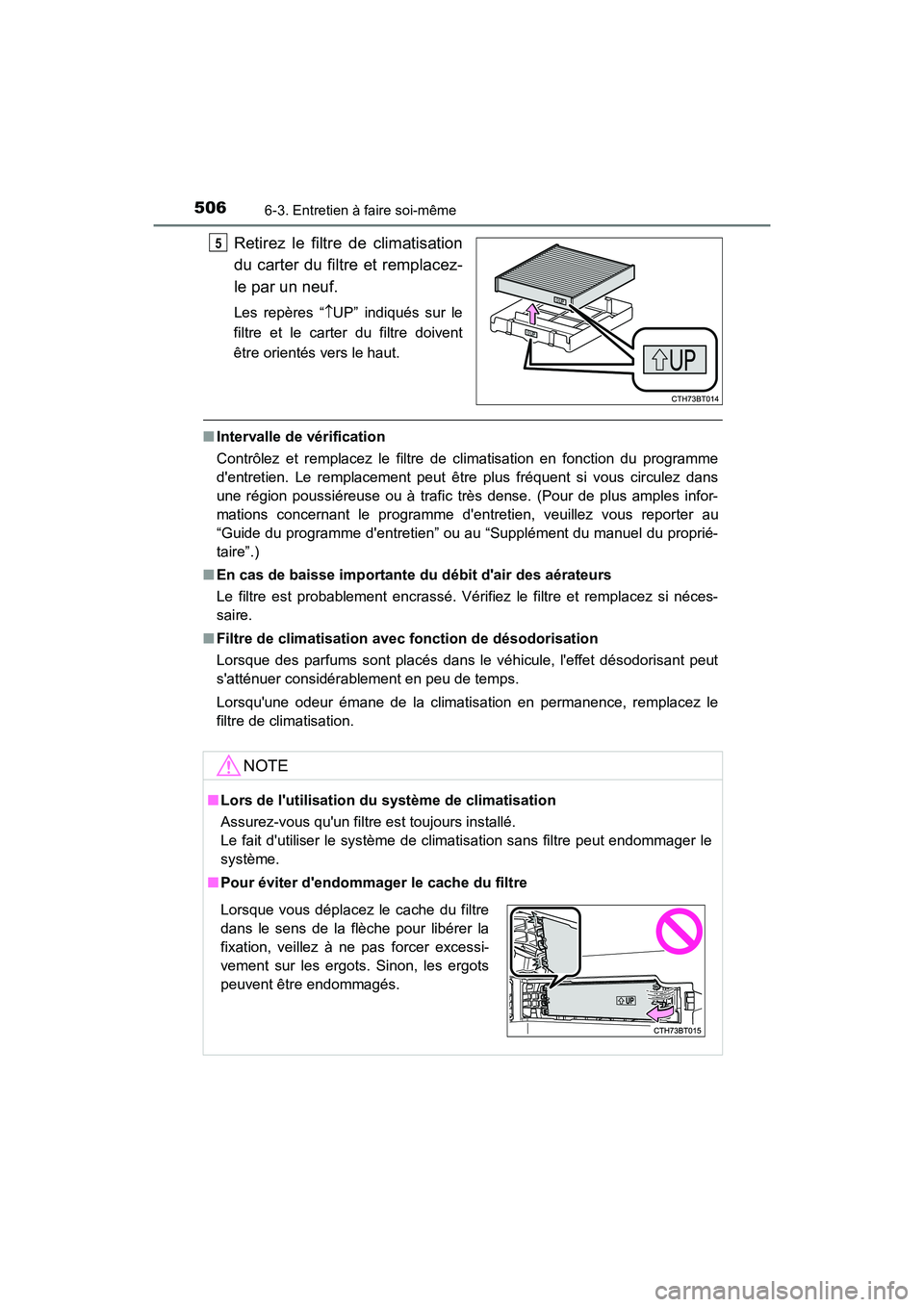

5066-3. Entretien à faire soi-même
CAMRY_HV_D
Retirez le filtre de climatisation
du carter du filtre et remplacez-
le par un neuf.
Les repères “UP” indiqués sur le
filtre et le carter du filtre doivent
être orientés vers le haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d' entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Filtre de climatisation avec fonction de désodorisation
Lorsque des parfums sont placés dans le véhicule, l'effet désodorisant peut
s'atténuer considérablement en peu de temps.
Lorsqu'une odeur émane de la climatisation en permanence, remplacez le
filtre de climatisation.
5
NOTE
■ Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.
■ Pour éviter d'endommager le cache du filtre
Lorsque vous déplacez le cache du filtre
dans le sens de la flèche pour libérer la
fixation, veillez à ne pas forcer excessi-
vement sur les ergots. Sinon, les ergots
peuvent être endommagés.

5076-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Retirez la poussière de la prise
d'admission d'air avec un aspira-
teur, etc.
Veillez à utiliser uniquement un
aspirateur pour aspirer la pous-
sière et les obstructions. Tenter de
faire sortir la poussière et les obs-
tructions en soufflant au moyen
d'un pistolet pneumatique, etc.
risque de les enfoncer dans la
prise d'admission d'air. (P. 512)
Nettoyage de la prise d'admission d'air et du filtre de la
batterie du système hybride (batterie de traction)
Pour éviter que l'économie de carburant ne soit affectée, procé-
dez régulièrement à une inspection visuelle de la prise d'admis-
sion d'air de la batterie du système hybride (batterie de traction)
pour vérifier qu'elle n'est pas poussiéreuse ou obstruée. Si elle
est poussiéreuse ou obstruée, ou si “Entretien requis pour les
pièces de refroidissement de la batterie de traction Consulter le
manuel du propriétaire” s'affiche sur l'écran multifonctionnel,
nettoyez la prise d'admission d'air au moyen des procédures
suivantes:
Nettoyage de la prise d'admission d'air

5086-3. Entretien à faire soi-même
CAMRY_HV_D
Si la poussière et les obstructions ne peuvent pas être complètement
éliminées lorsque le cache de la prise d'admission d'air est installé,
retirez le cache et nettoyez le filtre.Mettez le contact d'alimentation sur arrêt.
Au moyen d'un tournevis cruci-
forme, retirez le clip.
Retirez le cache de la prise
d'admission d'air. Tirez le cache comme indi-
qué sur l'illustration pour libé-
rer les 7 ergots, en
commençant par l'ergot dans
le coin supérieur droit.
Tirez le cache vers l'avant du
véhicule pour le retirer.
Retirez le filtre de la prise
d'admission d'air. Libérez les 3 ergots comme
indiqué sur l'illustration.
Retirez le filtre du cache.
Si la poussière et les obstructions ne peuvent pas être complète-
ment éliminées
1
2
3
1
2
4
1
2

5096-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Éliminez la poussière et les
obstructions du filtre avec un
aspirateur, etc.
Veillez à éliminer également la
poussière et les obstructions à
l'intérieur du cache de la prise
d'admission d'air.
Réinstallez le filtre sur le cache.Emboîtez le filtre sur les 2
ergots comme indiqué sur
l'illustration.
Engagez les 3 ergots pour
installer le filtre.
Veillez à ce que le filtre ne soit pas
tordu ou déformé lors de son ins-
tallation.
Installez le cache de la prise
d'admission d'air.
Insérez la languette du cache
comme indiqué sur l'illustra-
tion.
Appuyez sur le cache pour
engager les 7 ergots.
Au moyen d'un tournevis cruci-
forme, installez le clip.
5
6
1
2
7
1
2
8

5106-3. Entretien à faire soi-même
CAMRY_HV_D
■L'entretien périodique de la prise d'admission d'air est nécessaire
lorsque
Dans certaines situations, par exemple lorsque le véhicule est utilisé fré-
quemment, dans une circulation dense ou dans des zones poussiéreuses, il
peut être nécessaire de nettoyer la pris e d'admission d'air plus régulièrement.
Pour plus de détails, reportez-vous à “Guide du programme d'entretien” ou
“Supplément du manuel du propriétaire”.
■ Nettoyage de la prise d'admission d'air
●La poussière présente dans la prise d'adm ission d'air peut interférer avec le
refroidissement de la batterie du systèm e hybride (batterie de traction). Si la
charge/décharge de la batterie hybride ( batterie de traction) est limitée, la
distance que le véhicule peut parcourir au moyen du moteur électrique
(moteur de traction) peut être réduite et l'économie de carburant peut être
réduite.
Inspectez et nettoyez la prise d'admission d'air régulièrement.
● Le cache et le filtre de la prise d'admission d'air peuvent être endommagés
suite à une mauvaise manipulation. Si vous avez des questions concernant
le nettoyage du filtre, contactez votre concessionnaire Toyota.
■ Si “Entretien requis pour les pièces de refroidissement de la batterie de
traction Consulter le manuel du propr iétaire” s'affiche sur l'écran multi-
fonctionnel
● Si ce message d'avertissement s'affiche sur l'écran multifonctionnel, retirez
le cache de prise d'admission d'air et nettoyez le filtre. ( P. 508)
● Après avoir nettoyé la prise d'admission d'air, démarrez le système hybride
et vérifiez que le message d'avertissement n'est plus affiché.
Une fois que le système hybride a démarré, il peut être nécessaire de
conduire le véhicule pendant au moins 20 minutes avant que le message
d'avertissement ne disparaisse. Si le message d’avertissement ne disparaît
pas après avoir conduit pendant environ 20 minutes, faites contrôler le véhi-
cule par votre concessionnaire Toyota.
