2019 TOYOTA AYGO Bruksanvisningar (in Swedish)

3858-2. Åtgärder i en akut situation
8
Om problem uppstår
AYGO_OM_Europe_OM99R19SE

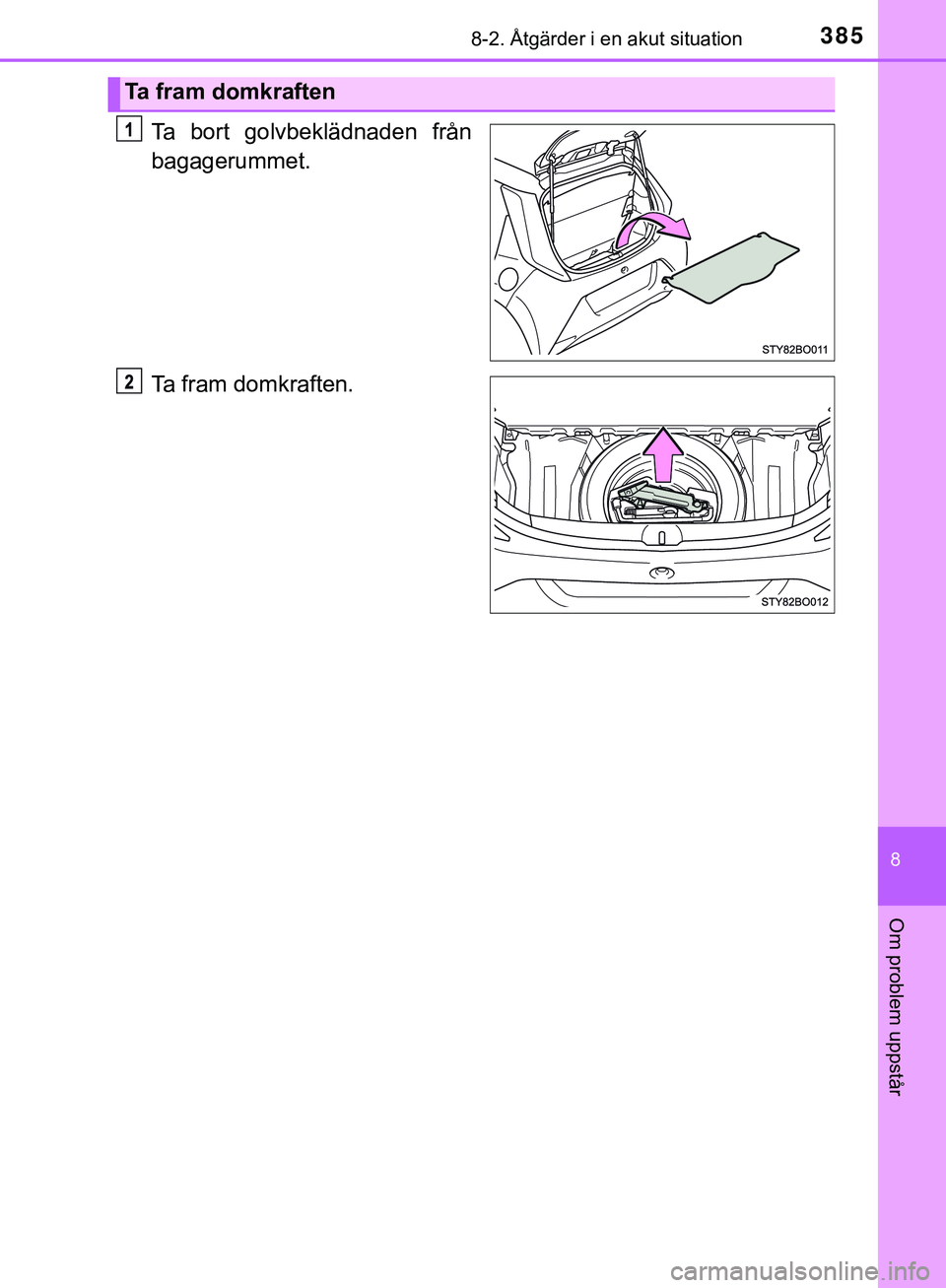

Ta bort golvbeklädnaden från
bagagerummet.
Ta fram domkraften.
Ta fram domkraften
AYGO_OM_Europe_OM99R19SE.book Page 385 Thursday, April 19, 2018 10:45 AM

3868-2. Åtgärder i en akut situation
AYGO_OM_Europe_OM99R19SE

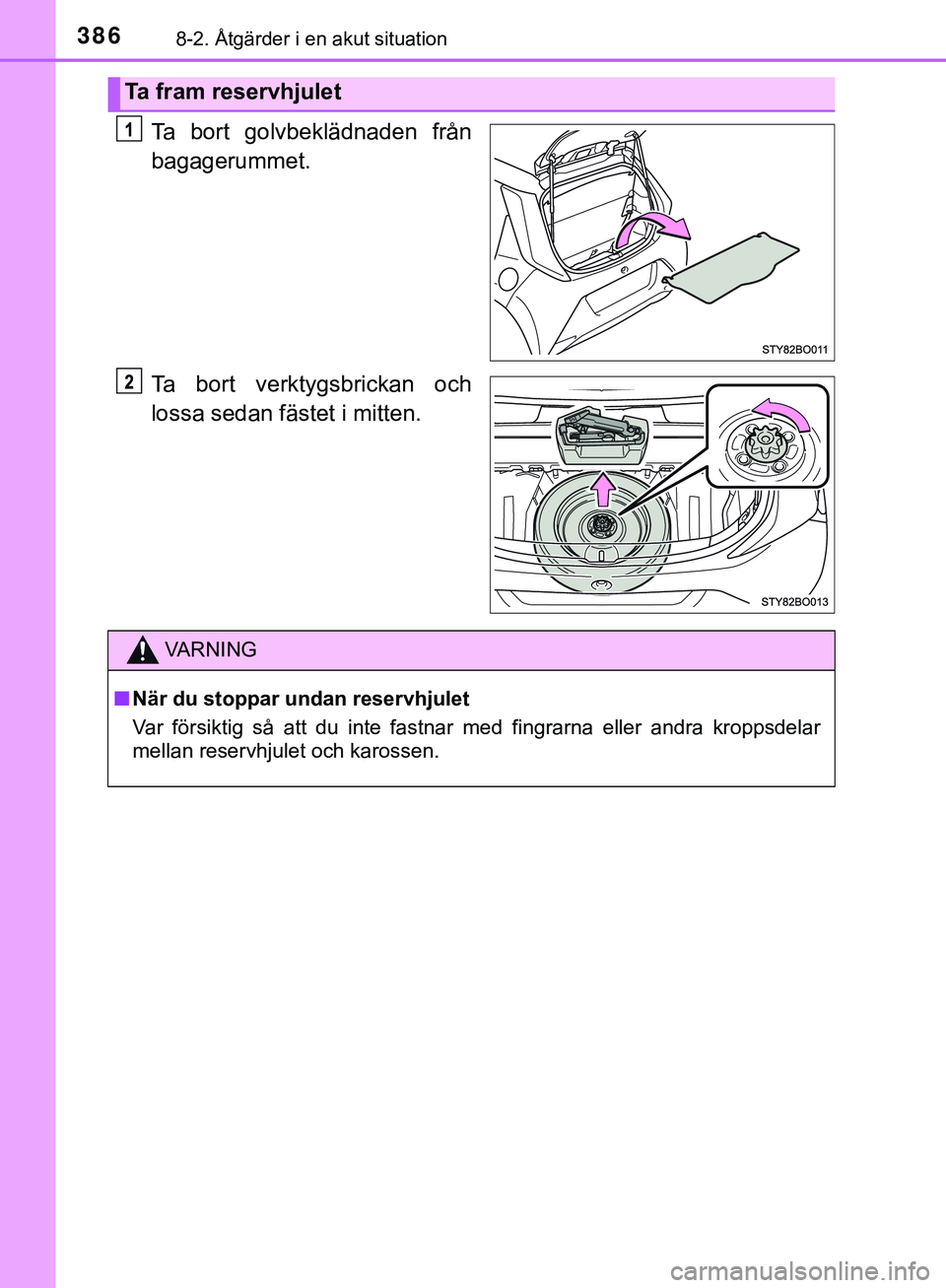

Ta bort golvbeklädnaden från
bagagerummet.
Ta bort verktygsbrickan och
lossa sedan fästet i mitten.
Ta fram reservhjulet
VARNING
n När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
AYGO_OM_Europe_OM99R19SE.book Page 386 Thursday, April 19, 2018 10:45 AM

3878-2. Åtgärder i en akut situation
8
Om problem uppstår
AYGO_OM_Europe_OM99R19SE

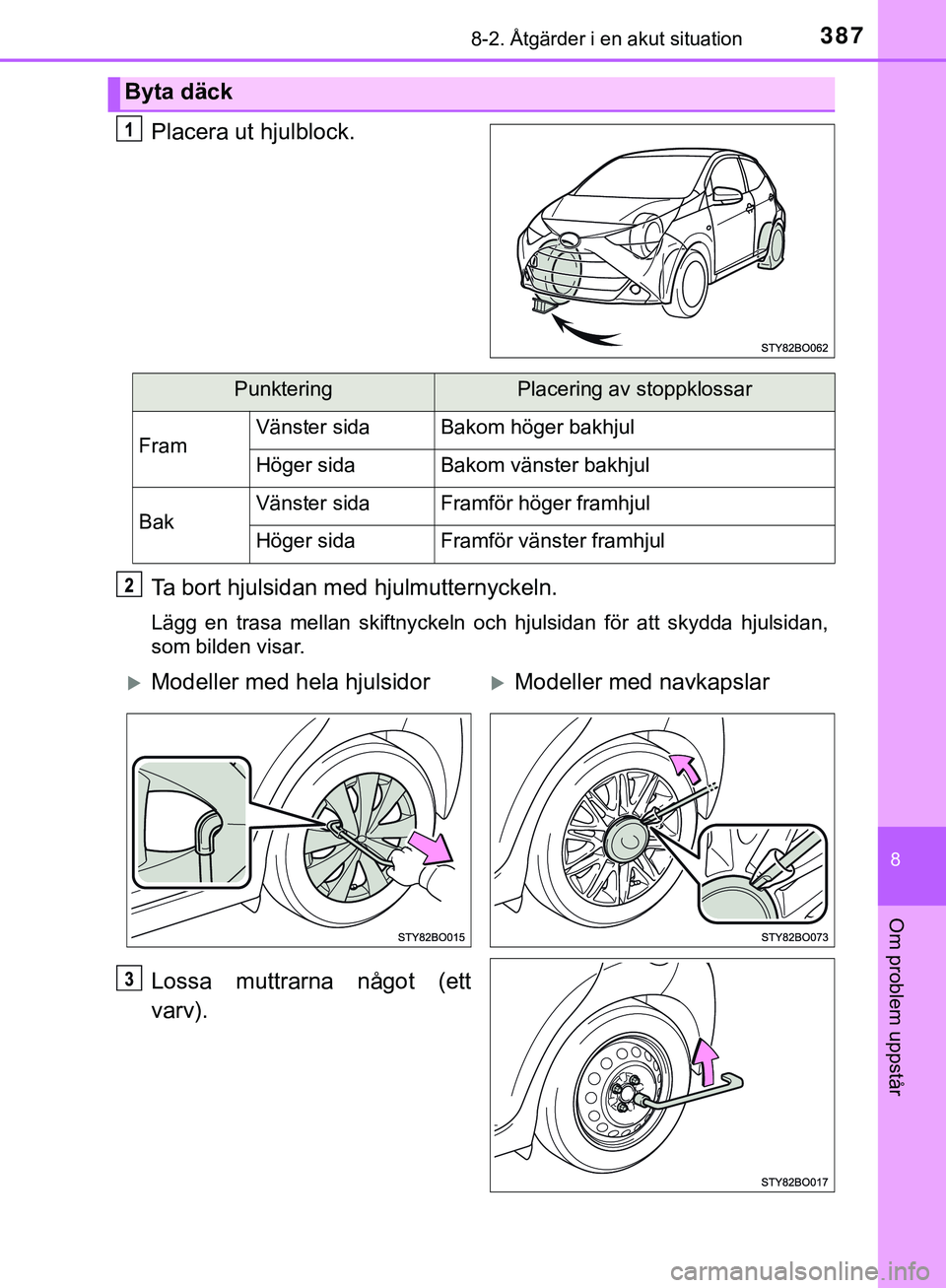

Placera ut hjulblock.
Ta bort hjulsidan med hjulmutternyckeln.
Lägg en trasa mellan skiftnyckeln och hjulsidan för att skydda hjulsidan,
som bilden visar.
Lossa muttrarna något (ett
varv).
Byta däck
PunkteringPlacering av stoppklossar
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
Modeller med hela hjulsidorModeller med navkapslar
AYGO_OM_Europe_OM99R19SE.book Page 387 Thursday, April 19, 2018 10:45 AM

3888-2. Åtgärder i en akut situation
AYGO_OM_Europe_OM99R19SE
Vrid domkraftens handtag tills
hacket i domkraften vidrör
punkten där domkraften ska
placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
AYGO_OM_Europe_OM99R19SE.book Page 388 Thursday, April 19, 2018 10:45 AM

3898-2. Åtgärder i en akut situation
8
Om problem uppstår
AYGO_OM_Europe_OM99R19SE

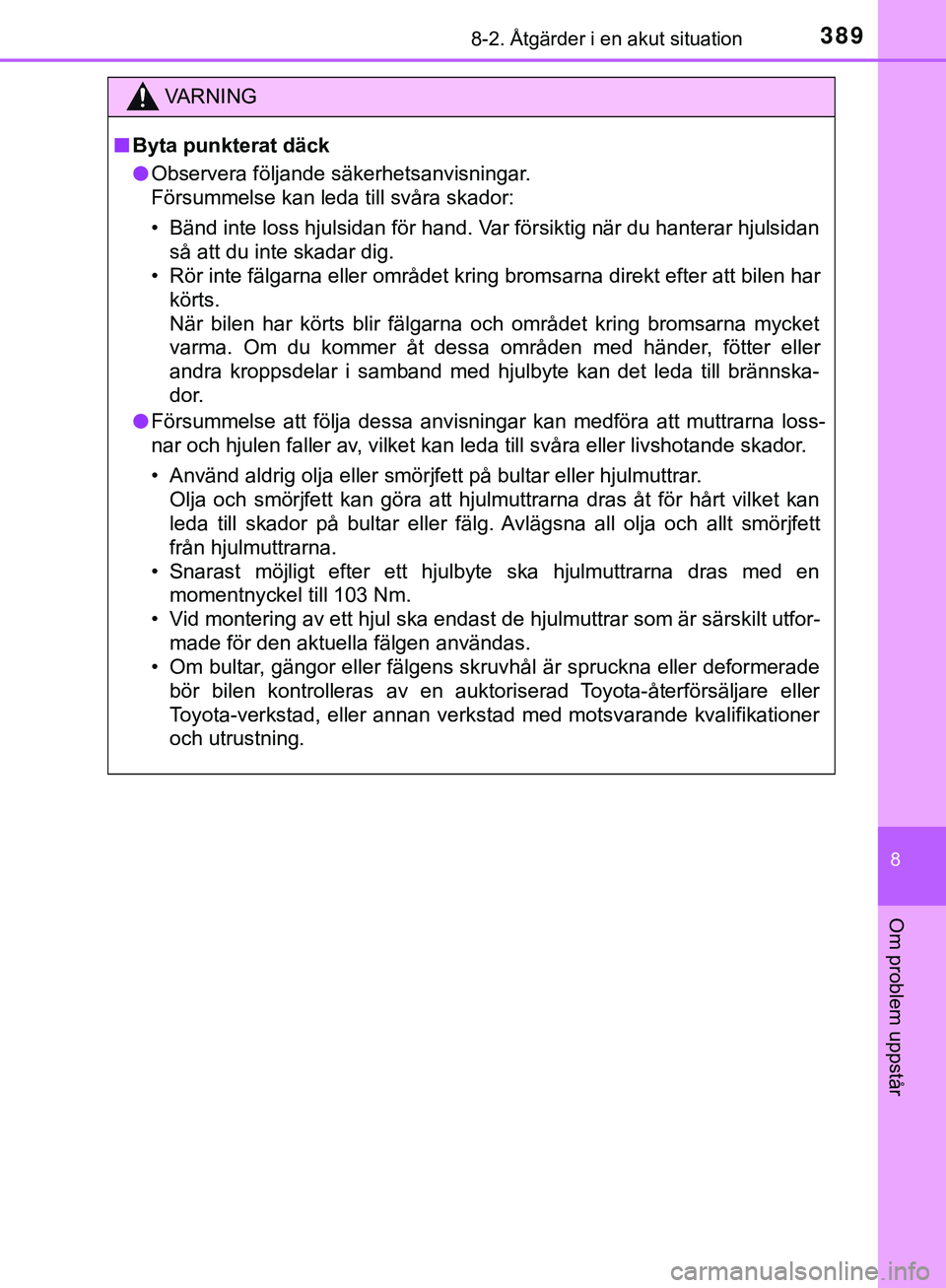

VARNING
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller
andra kroppsdelar i samband med hjulbyte kan det leda till brännska-
dor.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Använd aldrig olja eller smörjfett på bultar eller hjulmuttrar.
Olja och smörjfett kan göra att hjulmuttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg. Avlägsna all olja och allt smörjfett
från hjulmuttrarna.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
AYGO_OM_Europe_OM99R19SE.book Page 389 Thursday, April 19, 2018 10:45 AM

3908-2. Åtgärder i en akut situation
AYGO_OM_Europe_OM99R19SE

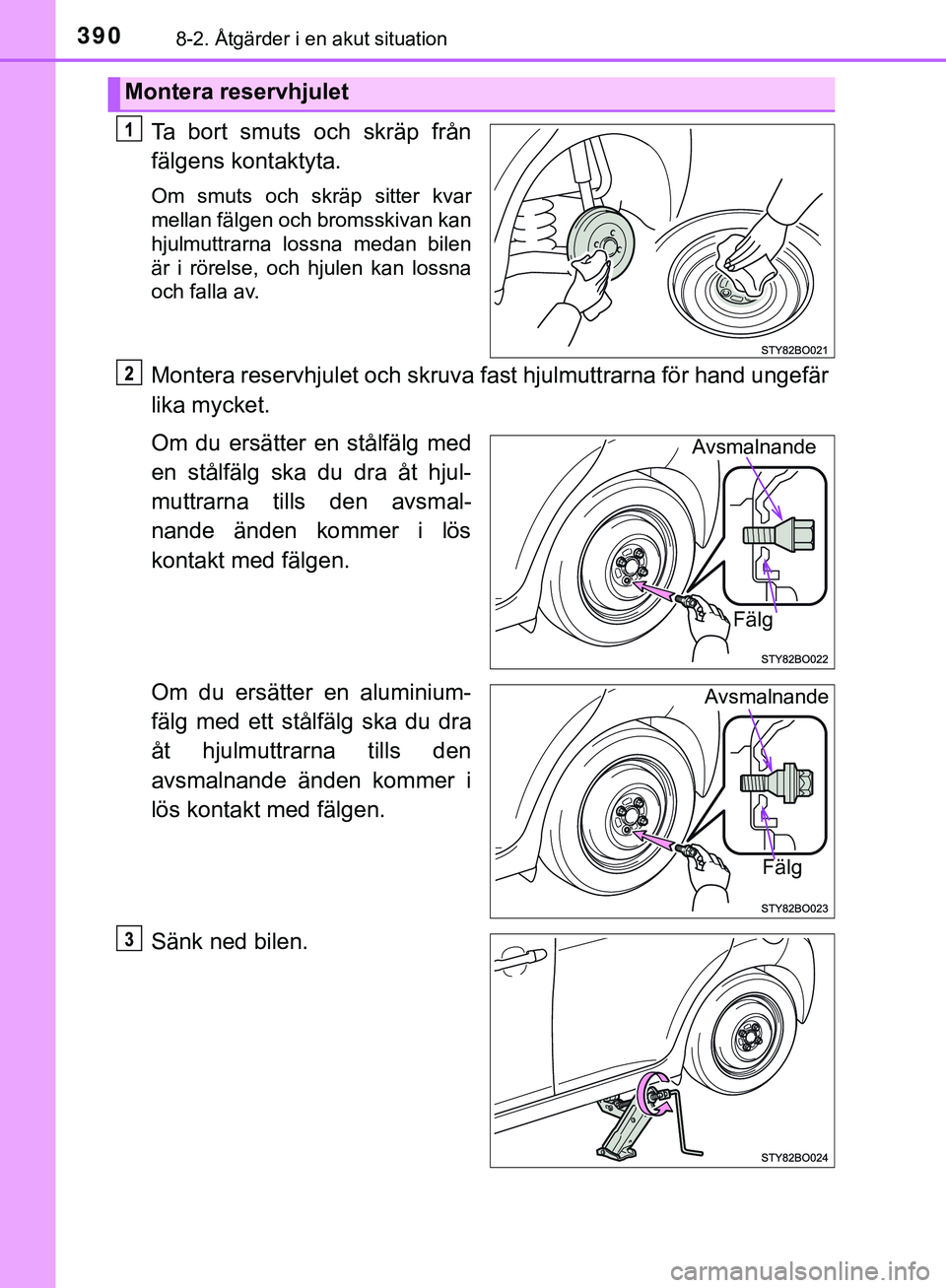

Ta bort smuts och skräp från
fälgens kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg ska du dra åt hjul-
muttrarna tills den avsmal-
nande änden kommer i lös
kontakt med fälgen.
Om du ersätter en aluminium-
fälg med ett stålfälg ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Sänk ned bilen.
Montera reservhjulet
Avsmalnande
Fälg
Avsmalnande
Fälg
AYGO_OM_Europe_OM99R19SE.book Page 390 Thursday, April 19, 2018 10:45 AM

3918-2. Åtgärder i en akut situation
8
Om problem uppstår
AYGO_OM_Europe_OM99R19SE

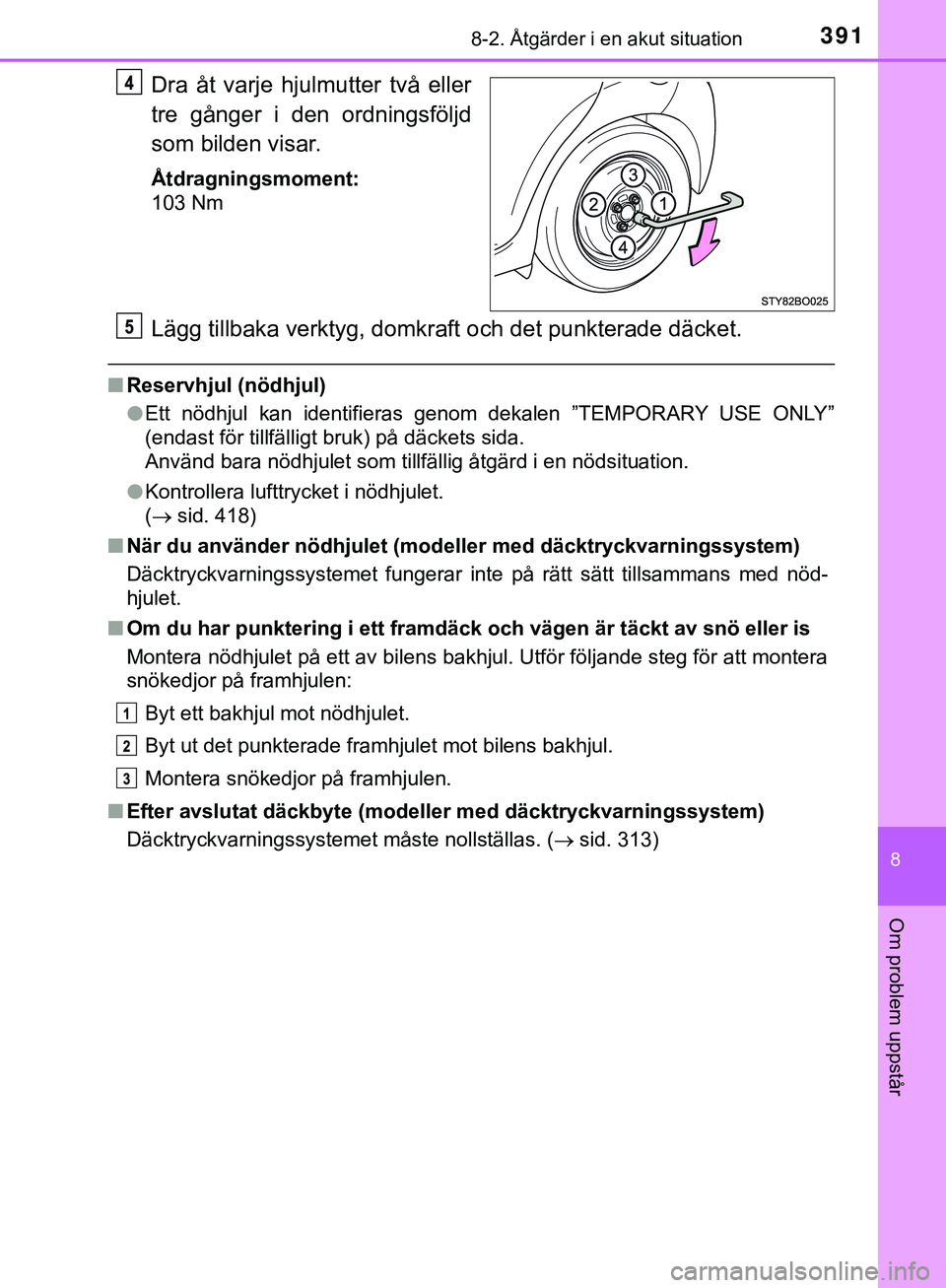

Dra åt varje hjulmutter två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
nReservhjul (nödhjul)
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet.
( sid. 418)
n När du använder nödhjulet (mod eller med däcktryckvarningssystem)
Däcktryckvarningssystemet fungerar inte på rätt sätt tillsammans med nöd-
hjulet.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
n Efter avslutat däckbyte (mode ller med däcktryckvarningssystem)
Däcktryckvarningssystemet måste nollställas. ( sid. 313)
AYGO_OM_Europe_OM99R19SE.book Page 391 Thursday, April 19, 2018 10:45 AM

3928-2. Åtgärder i en akut situation
AYGO_OM_Europe_OM99R19SE

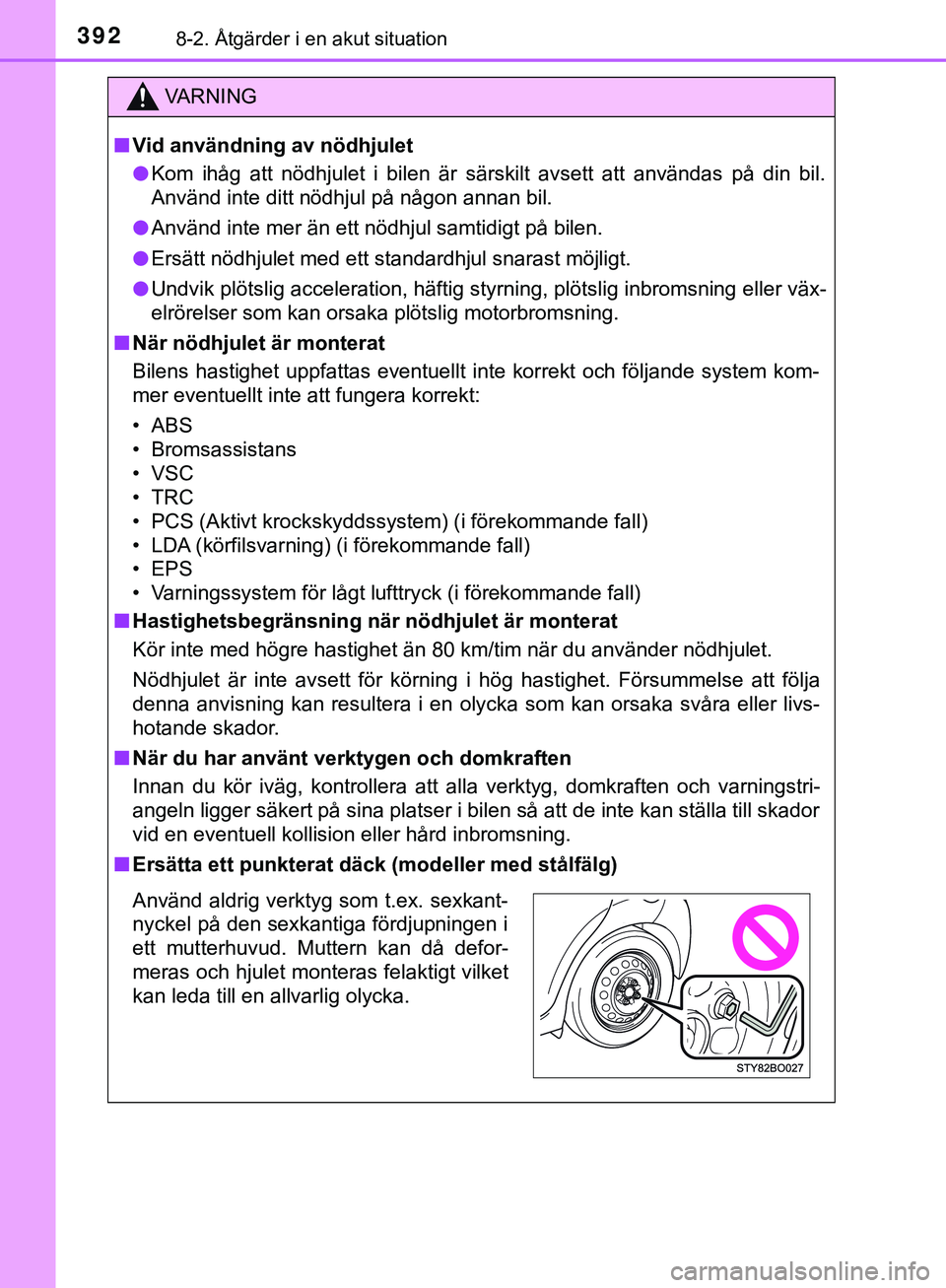

VARNING
n Vid användning av nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
• ABS
• Bromsassistans
• VSC
• TRC
• PCS (Aktivt krockskyddssystem) (i förekommande fall)
• LDA (körfilsvarning) (i förekommande fall)
• EPS
• Varningssystem för lågt lufttryck (i förekommande fall)
n Hastighetsbegränsning när nödhjulet är monterat
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
n Ersätta ett punkterat däck (modeller med stålfälg)
Använd aldrig verktyg som t.ex. sexkant-
nyckel på den sexkantiga fördjupningen i
ett mutterhuvud. Muttern kan då defor-
meras och hjulet monteras felaktigt vilket
kan leda till en allvarlig olycka.
AYGO_OM_Europe_OM99R19SE.book Page 392 Thursday, April 19, 2018 10:45 AM
