2019 TOYOTA AYGO Bruksanvisningar (in Swedish)

3297-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SE
11ECU-B NO. 4*17,5Manuell växellåda MultiMode
12AM2 NO. 27,5Motorns styrsystem
13AM2 NO. 37,5Elektroniskt lås- och startsystem
14ICS*27,5Laddningssystem
15ST30Startsystem
16STRG LOCK7,5Rattlåssystem
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
18WIPER-S*27,5Motorns styrsystem
19S TA7,5
Motorns styrsystem, startsystem, manu-
ell växellåda MultiMode, Stop & Start-
system
20ECU-B NO. 315Audiosystem, elektroniskt lås- & startsys-
tem
21ECU-B NO. 17,5Instrument och mätare
22ECU-B NO. 27,5Antisladdsystem (VSC)
23J/B60Säkringsbox för instrument
24A LT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO. 1, ABS NO. 2, RDI NO. 1,
FOG FR, DRL
25AMT*150Manuell växellåda MultiMode
BBC*240Stop & Start-system
SäkringAmpereKrets
AYGO_OM_Europe_OM99R19SE.book Page 329 Thursday, April 19, 2018 10:45 AM

3307-3. Arbeten du kan göra själv
AYGO_OM_Europe_OM99R19SE
*1: Modeller med manuell växellåda MultiMode
*2: Modeller med Stop & Start-system
*3: Ersätt säkringen med en som har samma amperetal som den ursprungliga
26EPS50Elektriskt servostyrningssystem
27RDI NO. 130*3
Elektrisk kylfläkt40*3
28ABS NO. 150ABS - låsningsfria bromsar, antisladdsys-
tem
29S PA R E10Reservsäkring
30S PA R E20Reservsäkring
31S PA R E30Reservsäkring
32DEF20Eluppvärmd bakruta, eluppvärmda ytter-
backspeglar
33ABS NO. 230ABS - låsningsfria bromsar, antisladdsys-
tem
34FOG FR7,5Främre dimljus, instrument och mätare
35DRL7,5Varselljus
36S/HTR F/R15Stolvärme (höger sida)
37CANVAS TOP20Tygsoltak
38S/HTR F/L15Stolvärme (vänster sida)
SäkringAmpereKrets
AYGO_OM_Europe_OM99R19SE.book Page 330 Thursday, April 19, 2018 10:45 AM

3317-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SEn
Instrumentpanel vid förarplatsen
SäkringAmpereKrets
1IG1 NO. 25
Backljus, flerpunktsinsprutning/sekventi-
ell flerpunktsinsprutning, ljudanläggning,
antisladdsystem
2WASHER15Spolarvätska till vindruta och bakruta
3ECU-IG NO. 15
Huvud-ECU, instrument och mätare, luft-
konditioneringssystem, eluppvärmd bak-
ruta, eluppvärmda ytterbackspeglar,
stolvärmare, soltak i tyg, ljudanläggning,
PCS-system
4ECU-IG NO. 25Elektrisk servostyrning, Stop & Start-sys-
tem
5WIPER RR15Bakrutetorkare
6IG1 NO. 15Elektrisk kylfläkt, ABS-bromsar, antis-
laddsystem
7WIPER25Vindrutetorkare
8MIR HTR10Eluppvärmda ytterbackspeglar
9P/OUTLET15Eluttag
10ECU-ACC7,5Ytterbackspeglar, ljudanläggning, Stop &
Start-system, instrument och mätare
AYGO_OM_Europe_OM99R19SE.book Page 331 Thursday, April 19, 2018 10:45 AM

3327-3. Arbeten du kan göra själv
AYGO_OM_Europe_OM99R19SE
11IG2 NO. 25Rattlås, motorns styrsystem, manuell
växellåda MultiMode
12A/BAG7,5Krockkuddar
13METER5Instrument och mätare, Stop & Start-sys-
tem
14IG2 NO. 115Motorns styrsystem, bromsljus
15EFI NO. 17,5Motorns styrsystem, Stop & Start-system
16OBD7,5Självdiagnossystem
17STOP10
Bromsljus, högt monterat bromsljus,
motorns styrsystem, ABS-bromsar, antis-
laddsystem, manuell växellåda Multi-
Mode, elektroniskt lås- och startsystem
18TA I L10
Positionsljus, nummerskyltsbelysning,
bakre dimljus, främre dimljus, bakljus,
instrumentbelysning, motorns styrsys-
tem, instrument och mätare, ljudanlägg-
ning
19HTR40Luftkonditioneringssystem
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO. 2, EFI-MAIN, D/L
22EFI NO. 27,5Motorns styrsystem
23EFI-MAIN20EFI NO. 1. Motorns styrsystem, bränsle-
pump
24D/L25Huvud-ECU, dörrlåssystem
25P/W30Elfönsterhissar
SäkringAmpereKrets
AYGO_OM_Europe_OM99R19SE.book Page 332 Thursday, April 19, 2018 10:45 AM

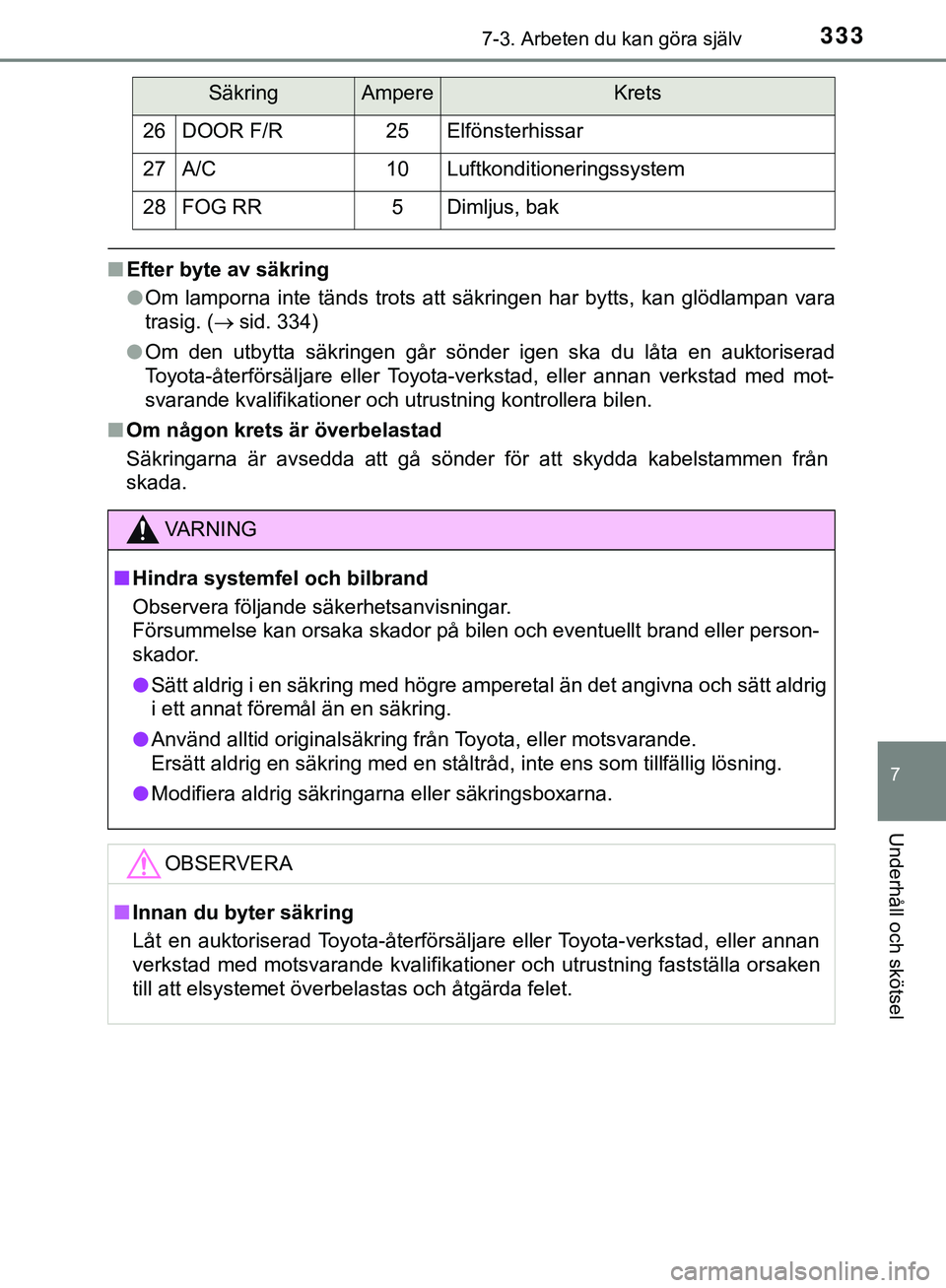

3337-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SE
nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 334)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
26DOOR F/R25Elfönsterhissar
27A/C10Luftkonditioneringssystem
28FOG RR5Dimljus, bak
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
SäkringAmpereKrets
AYGO_OM_Europe_OM99R19SE.book Page 333 Thursday, April 19, 2018 10:45 AM

3347-3. Arbeten du kan göra själv
AYGO_OM_Europe_OM99R19SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 420)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, fram Främre dimljus
(i förekommande fall)1
2
3
AYGO_OM_Europe_OM99R19SE.book Page 334 Thursday, April 19, 2018 10:45 AM

3357-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO_OM_Europe_OM99R19SEn
Bak
Bromsljus
Dimljus, bak
Körriktningsvisare bak
Nummerskyltsbelysning
Backljus
Högt monterat bromsljus1
2
3
4
5
6
AYGO_OM_Europe_OM99R19SE.book Page 335 Thursday, April 19, 2018 10:45 AM

3367-3. Arbeten du kan göra själv
AYGO_OM_Europe_OM99R19SEn
Strålkastare
Vrid lamphållaren moturs.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Byte av glödlampor
