2019 Peugeot Expert Návod k obsluze (in Czech)

199
Pokud došlo k úplnému vyčerpání nádrže
s kapalinou AdBlue® – což potvrzuje
výstražné hlášení „Doplňte kapalinu
AdBlue“: Není možné nastartovat“, musíte
dolít alespoň 5

litrů.
Důležité: Po doplnění aditiva po
výpadku způsobeném nedostatkem
AdBlue je naprosto nezbytné vyčkat
alespoň 5

minut před opětovným zapnutím
zapalování, aniž by byly otevřeny dveře
řidiče, uzamčeno vozidlo, vložen
klíček do zapalování nebo vnesen klíč
systému „Přístup a star tování bez
klíče“ do prostoru pro cestující .
Zapněte zapalování, poté po uplynutí
10

sekund nastartujte motor vozidla.
Doporučení pro údržbu
Obecné pokyny pro péči o vozidlo a jeho
údržbu jsou podrobně popsány v dokumentu
záruka a záznamy o údržbě. Aby nedošlo k poškození Vašeho vozidla, dodržujte následující pokyny:
-

N
ečistěte světlomety suchou nebo hrubou utěrkou ani rozpouštědlem nebo čisticím
prostředkem. Použijte houbu a mýdlovou vodu nebo přípravek s neutrální hodnotou pH.
-
P
ři smývání ulpívajících nečistot vysokotlakým proudem vody se vyvarujte delšího
směrování proudu na světlomety, světla a jejich obvod, aby nedošlo k poškození jejich
ochranného laku a těsnění.
-
P
ro čištění odolných nečistot nikdy nepoužívejte abrazivní houbu, protože to může
poškrábat lakovaný povrch. Namísto toho používejte měkký hadřík s mýdlovou vodou.
-
P
ři umývání Vašeho vozidla nikdy nečistěte vnitřek tlakovou vodou.
-
P
ři umývání Vašeho vozidla v automatické myčce nezapomeňte zamknout dveře a podle
verze Vašeho vozidla vyjměte klíč a deaktivujte systém „ Nožní otevírání zavazadl.
prostoru “.
-
A
byste zabránili v poškození elektrických jednotek, nikdy nepoužívejte pro čištění
motorového prostoru vysokotlaké mytí.
-
K
apaliny přepravované v otevřených nádobách (kelímek nebo hrnek) se mohou rozlít,
což představuje riziko narušení funkce ovladačů na místě řidiče a na středové konzole.
Zachovávejte opatrnost.
Abyste zabránili v poškození nebo odlepení samolepek na karosérii, podle verze Vašeho
vozidla Vám nedoporučujeme pro mytí Vašeho vozidla používat vysokotlaké čističe.
Doporučuje se, abyste jej umývali pomocí trysky s vysokým průtokem vody a opláchli vozidlo
demineralizovanou vodou.
Pro otírání Vašeho vozidla se doporučuje pouze utěrka z mikrovláken, která musí být čistá a
používat se šetrně.
Drobné opravy laku je lépe nechat provést v ser visu sítě PEUGEOT nebo v jiném
kvalifikovaném ser visu.
7
Praktick

200
Výstražný trojúhelník
Tento bezpečnostní pr vek výbavy je doplňkem
k rozsvícení výstražných světel.
Umístění trojúhelníku na
vozovku
Ještě než vystoupíte z vozidla za účelem
r ozložení a umístění výstražného trojúhelníku,
zapněte výstražná světla a
oblékněte si
bezpečnostní vestu.
Řiďte se pokyny pro rozkládání/skládání
trojúhelníku, uvedenými v návodu pro použití
dodaném spolu s výrobkem. Trojúhelník se dodává jako příslušenství,
obraťte se na ser vis sítě PEUGEOT nebo
na jiný odborný ser vis.
Úplné vyčerpání paliva
(vznětov ý motor)
U vznětových motorů je v případě úplného
v yčerpání paliva nutno znovu naplnit
a
odvzdušnit palivový okruh.
Před naplněním okruhu dolijte do palivové
nádrže nejméně 5
l motorové nafty.
Další informace o
Tankování a
Zařízení
proti záměně paliva (vznětové motor y)
jsou uvedeny v
příslušné kapitole.
U
všech verzí kromě BlueHDi jsou tyto
součásti umístěny pod kapotou. Najdete je pod
odnímatelným krytem.
Více informací o
Motorovém prostoru ,
zejména o
umístění těchto součástí pod
kapotou, najdete v
příslušné kapitole.
Motory 1.5 BlueHDi
F Zapněte zapalování (bez nastartování motoru).
F

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
F

Z
apněte startér a spusťte motor.
Jestliže se motor nerozběhne na pr vní pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Motory 2.0 BlueHDi
F Zapněte zapalování (bez nastartování motoru).
F

V
yčkejte přibližně 6 sekund a vypněte
zapalování.
F

O
pakujte postup 10x.
F

Z
apněte startér a spusťte motor.
Jestliže se motor nerozběhne na pr vní pokus,
nepokračujte ve startování a
namísto toho
postup zopakujte od začátku.
Motory 1.6 HDi
F Otevřete kapotu, v případě potřeby
odklopte kryt motoru, abyste získali přístup
k
p

lnicímu čerpadlu.
F

U

místěte trojúhelník za vozidlo podle
pravidel stanovených legislativou platnou ve
vaší zemi.
F
P
umpujte opakovaně plnicím
čerpadlem až do pocitu
zvýšeného odporu (při pr vním
stlačení může být čerpadlo
t u h é).
V případě nepojízdnosti

201
F Zapněte startér pro spuštění motoru (v případě, že motor nenastartuje na pr vní
pokus, vyčkejte přibližně 15
s a poté postup
zopakujte).
F

P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a
poté zopakujte pokus
o
spuštění motoru.
F

N
asaďte zpět kryt motoru, zajistěte jej
a
zavřete kapotu.
Motory 2.0 HDi
F Otevřete kapotu, v případě potřeby
odklopte kryt motoru, abyste získali přístup
k
p

lnicímu čerpadlu.
F

P
ovolte odvzdušňovací šroub. F

P
lnicím čerpadlem pumpujte,
dokud se v
průhledné trubičce
neobjeví palivo.
F

U
táhněte odvzdušňovací šroub jako
předtím.
F

A
ktivujte startér a držte klíč otočený až do
chvíle, kdy se motor spustí (v
případě, že
motor nenastartuje na pr vní pokus, vyčkejte
přibližně 15
s a poté postup zopakujte).
F

P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a
poté zopakujte pokus
o
spuštění motoru.
F

N
asaďte zpět kryt motoru, zajistěte jej
a
zavřete kapotu.
Schránka na nářadí
Přístup
Schránka na nářadí se nachází pod levým
předním sedadlem.Z bezpečnostních důvodů brání tyče 1 a
2 schránce vysunout se z
jejího uložení
v
případě, že není správně zajištěna.
Demontáž
F Stiskněte západky A a posuňte je směrem ke středu pro odjištění schránky.
F

P
ro překonání tyče 1 schránku lehce
nadzvedněte a poté ji vytáhněte až na
doraz.
F

P
oté, pro překonání tyče 2 , zvedněte
schránku směrem nahoru.
8
9S
tSDG
QHSRMt]GQRVWL

202

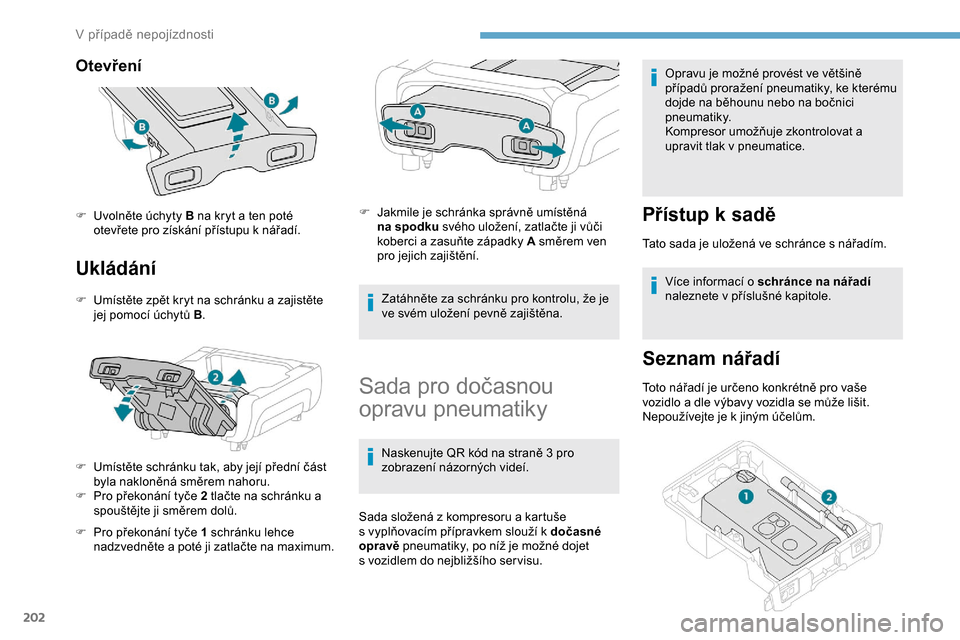

Otevření
Ukládání
F Umístěte zpět kryt na schránku a zajistěte jej pomocí úchytů B .
F

U
místěte schránku tak, aby její přední část
byla nakloněná směrem nahoru.
F

P
ro překonání tyče 2 tlačte na schránku a
spouštějte ji směrem dolů.
F

P
ro překonání tyče 1 schránku lehce
nadzvedněte a poté ji zatlačte na maximum. F

J
akmile je schránka správně umístěná
na spodku svého uložení, zatlačte ji vůči
koberci a zasuňte západky A směrem ven
pro jejich zajištění.
Zatáhněte za schránku pro kontrolu, že je
ve svém uložení pevně zajištěna.
Sada pro dočasnou
opravu pneumatiky
Naskenujte QR kód na straně 3 pro
zobrazení názorných videí.
Sada složená z
kompresoru a kartuše
s

vyplňovacím přípravkem slouží k
d
očasné
opravě pneumatiky, po níž je možné dojet
s

vozidlem do nejbližšího ser visu. Opravu je možné provést ve většině
případů proražení pneumatiky, ke kterému
dojde na běhounu nebo na bočnici
pneumatiky.
Kompresor umožňuje zkontrolovat a
upravit tlak v
pneumatice.
Přístup k s
adě
Tato sada je uložená ve schránce s nářadím.
Více informací o schránce na nářadí
naleznete v
příslušné kapitole.
Seznam nářadí
Toto nářadí je určeno konkrétně pro vaše
vozidlo a dle výbavy vozidla se může lišit.
Nepoužívejte je k
jiným účelům.
F

U

volněte úchyty B na kryt a ten poté
otevřete pro získání přístupu k

nářadí.
V případě nepojízdnosti

203

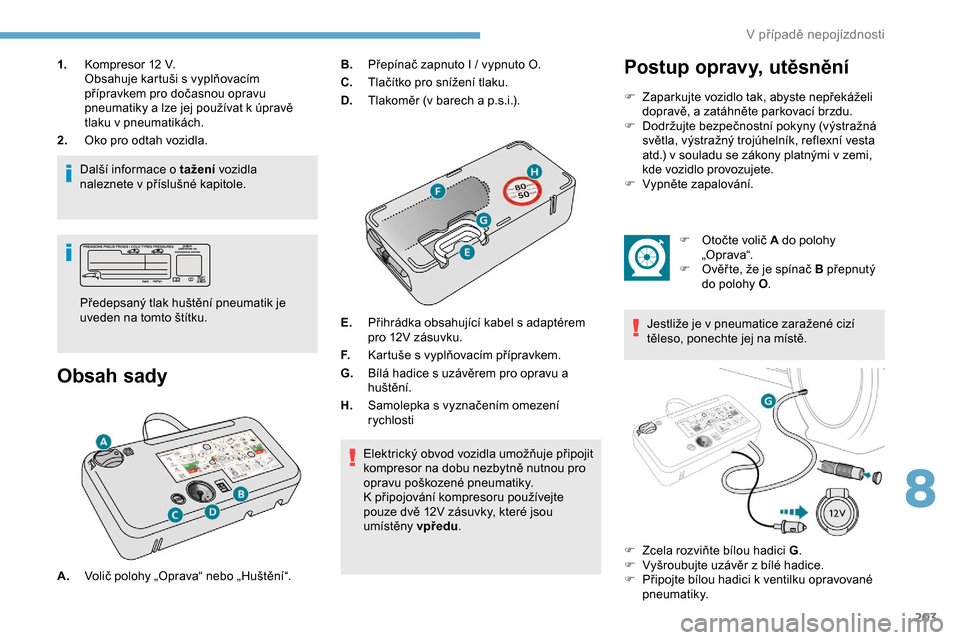

1.Kompresor 12 V.
Obsahuje kartuši s vyplňovacím
přípravkem pro dočasnou opravu
pneumatiky a lze jej používat k úpravě
tlaku v pneumatikách.
2. Oko pro odtah vozidla.
Další informace o tažení vozidla
naleznete v příslušné kapitole.
Obsah sady
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku. B.
Přepínač zapnuto I / vypnuto O.
C. Tlačítko pro snížení tlaku.
D. Tlakoměr (v barech a p.s.i.).
E. Přihrádka obsahující kabel s
adaptérem
pro 12V zásuvku.
F. Kartuše s vyplňovacím přípravkem.
G. Bílá hadice s uzávěrem pro opravu a
huštění.
H. Samolepka s vyznačením omezení
rychlosti
Elektrický obvod vozidla umožňuje připojit
kompresor na dobu nezbytně nutnou pro
opravu poškozené pneumatiky.
K připojování kompresoru používejte
pouze dvě 12V zásuvky, které jsou
umístěny vpředu.
Postup opravy, utěsnění
F Zaparkujte vozidlo tak, abyste nepřekáželi
dopravě, a zatáhněte parkovací brzdu.
F

D
održujte bezpečnostní pokyny (výstražná
světla, výstražný trojúhelník, reflexní vesta
atd.) v
souladu se zákony platnými v zemi,
kde vozidlo provozujete.
F

V
ypněte zapalování.
A. Volič polohy „Oprava“ nebo „Huštění“. F

O
točte volič A do polohy
„O prava“.
F

O
věř te, že je spínač B přepnutý
do polohy O .
Jestliže je v
pneumatice zaražené cizí
těleso, ponechte jej na místě.
F

Z
cela rozviňte bílou hadici G .
F

V
yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky.
8
V případě nepojízdnosti

204
F Připojte elektrickou zástrčku kompresoru k 12V zásuvce vozidla.
F

N
alepte nálepku s rychlostním
limitem.
Samolepku s
vyznačením omezení
rychlosti je třeba nalepit do zorného
pole řidiče v
interiéru vozidla, aby mu
připomínala, že jedno kolo vozidla lze
používat jen dočasně.
F

N
astartujte motor a nechte ho běžet.
Nespouštějte kompresor před připojením
bílé hadice k ventilku pneumatiky:
přípravek pro opravu pneumatiky by
vystříkl ven.
F

Z
apněte kompresor přepnutím spínače B
do polohy I a nechte ho v činnosti, dokud
tlak v pneumatice nedosáhne 2,0 baru.
Vyplňovací přípravek je vstříknut pod tlakem
do pneumatiky; v průběhu této operace
neodpojujte hadici od ventilku (nebezpečí
potřísnění přípravkem). Pokud se do přibližně pěti až sedmi minut
nepodaří dosáhnout požadovaného
tlaku, nelze pneumatiku opravit. Obraťte
se s
žádostí o pomoc na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný
servis.
F

O
dpojte sadu a zašroubujte uzávěr bílé
hadice. Dbejte, aby nedošlo k
potřísnění
vozidla zbytky kapaliny. Uložte sadu na
dostupné místo.
Dejte pozor, protože vyplňovací přípravek
je jedovatý a
v případě požití a dráždivý
pro oči.
Uchovávejte přípravek mimo dosah dětí.
Datum spotřeby kapaliny je uvedeno na
zásobníku.
Po použití nevyhazujte kartuši do běžného
odpadu, ale odevzdejte ji u některého
dealera PEUGEOT nebo do pověřeného
sběrného střediska odpadů.
Nezapomeňte si obstarat novou kartuši
s
vyplňujícím přípravkem v ser visu sítě
PEUGEOT nebo v
jiném odborném
servisu.
Huštění, příležitostné
huštění a
k
ontrola tlaku
v

p
neumatikách.
F Ihned ujeďte nízkou rychlostí (20 až 60 km/h) přibližně pět kilometrů, aby se
defekt utěsnil.
F

S
vozidlem zastavte a změř te tlak
pneumatiky pomocí sady.
9S
tSDG
QHSRMt]GQRVWL

205

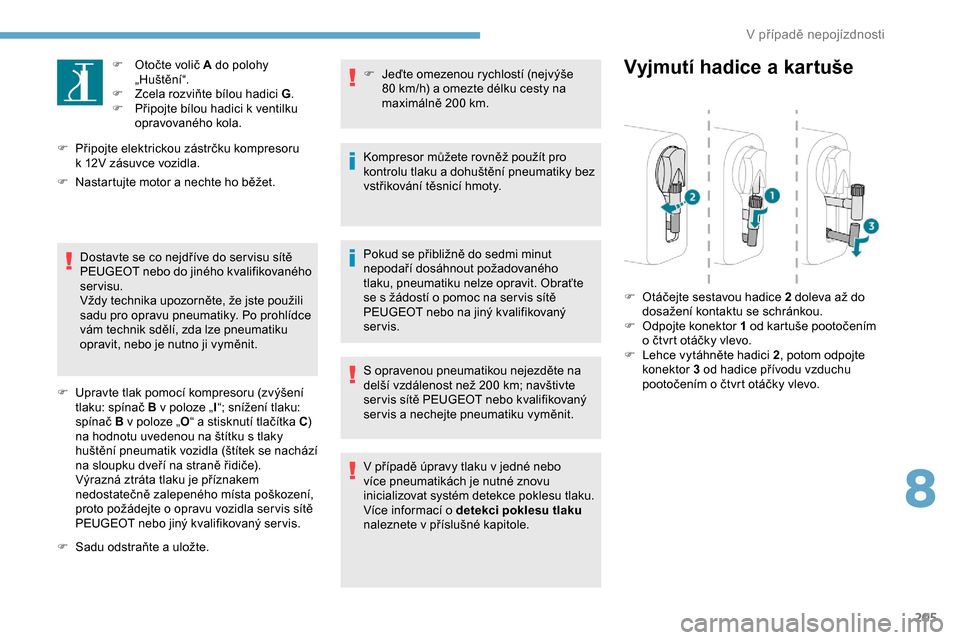

F Otočte volič A do polohy „Huštění“.
F

Z
cela rozviňte bílou hadici G .
F

P
řipojte bílou hadici k ventilku
opravovaného kola.
F

P

řipojte elektrickou zástrčku kompresoru
k

12V zásuvce vozidla.
F

N

astartujte motor a nechte ho běžet.
Dostavte se co nejdříve do ser visu sítě
PEUGEOT nebo do jiného kvalifikovaného
servisu.
Vždy technika upozorněte, že jste použili
sadu pro opravu pneumatiky. Po prohlídce
vám technik sdělí, zda lze pneumatiku
opravit, nebo je nutno ji vyměnit.
F

U

pravte tlak pomocí kompresoru (zvýšení
tlaku: spínač B v
poloze „I“; snížení tlaku:
spínač B v
poloze „ O“ a
stisknutí tlačítka C)
na hodnotu uvedenou na štítku s
tlaky
huštění pneumatik vozidla (štítek se nachází
na sloupku dveří na straně řidiče).
Výrazná ztráta tlaku je příznakem
nedostatečně zalepeného místa poškození,
proto požádejte o
opravu vozidla ser vis sítě
PEUGEOT nebo jiný kvalifikovaný ser vis.
F

S

adu odstraňte a uložte. F
J eďte omezenou rychlostí (nejvýše
80
km/h) a omezte délku cesty na
maximálně 200
km.
Kompresor můžete rovněž použít pro
kontrolu tlaku a
dohuštění pneumatiky bez
vstřikování těsnicí hmoty.
Pokud se přibližně do sedmi minut
nepodaří dosáhnout požadovaného
tlaku, pneumatiku nelze opravit. Obraťte
se s
žádostí o pomoc na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný
servis.
S
opravenou pneumatikou nejezděte na
delší vzdálenost než 200
km; navštivte
ser vis sítě PEUGEOT nebo kvalifikovaný
ser vis a
nechejte pneumatiku vyměnit.
V případě úpravy tlaku v jedné nebo
více
pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.Vyjmutí hadice a kartuše
F Otáčejte sestavou hadice 2 doleva až do dosažení kontaktu se schránkou.
F

O
dpojte konektor 1 od kartuše pootočením
o čtvrt otáčky vlevo.
F

L
ehce vytáhněte hadici 2 , potom odpojte
konektor 3 od hadice přívodu vzduchu
pootočením o čtvrt otáčky vlevo.
8
9S
tSDG
QHSRMt]GQRVWL

206
Dávejte pozor na vytékající kapalinu.
Datum doporučené spotřeby kapaliny je
uvedeno na kartuši.
Kartuše těsnicího prostředku je určena
pro jednorázové použití. Načatá kartuše
musí být vyměněna.
Po použití neodhazujte kartuši do přírody,
odneste ji do některé provozovny sítě
PEUGEOT nebo do sběrny pověřené
sběrem těchto odpadů.
Neopomeňte si opatřit novou kartuši
s vyplňovacím přípravkem pro opravu
pneumatiky v prodejní síti PEUGEOT
nebo v jiném odborném ser visu.
Rezervní kolo
Po naskenováním QR kódu na straně 3 se
b udete moci podívat na názorná videa.
Pracovní postup výměny poškozeného kola za
rezer vní kolo pomocí nářadí z
výbavy vozidla.
Přístup k nářadí
Nářadí je uloženo ve schránce na nářadí.
Více informací o schránce na nářadí
naleznete v
příslušné kapitole.
Seznam nářadí
Další informace o tažení vozidla
naleznete v příslušné kapitole.
Veškeré nářadí je určeno konkrétně pro
vaše vozidlo a může se lišit v
závislosti na
jeho výbavě.
Nepoužívejte jej k jiným účelům.
F

V

yjměte sestavu hadice 2
.
F

U

držujte kompresor ve svislé poloze.
F

V

yšroubujte kartuši 4 ze spodní strany.
Pro montáž nové kartuše a nové hadice
proveďte tyto úkony v opačném pořadí. 1.
Klíč na demontáž kola.
Umožňuje demontovat připevňovací
šrouby kola a zvedat /spouštět zvedák.
2. Zvedák.
Používá se ke zvedání vozidla.
3. Nástroj k demontáži krytek šroubů kola/
ozdobného krytu.
Pokud je jimi vozidlo vybaveno, nástroj
umožňuje demontovat krytky šroubů
hliníkových ráfků nebo ozdobného krytu
plechového kola.
4. Hlavice na bezpečnostní šrouby kol.
Slouží jako adaptér na klíč pro demontáž
kola a je určen k vyšroubování speciálních
šroubů ochrany proti odcizení kola.
5. Oko pro odtah vozidla.
V případě nepojízdnosti
