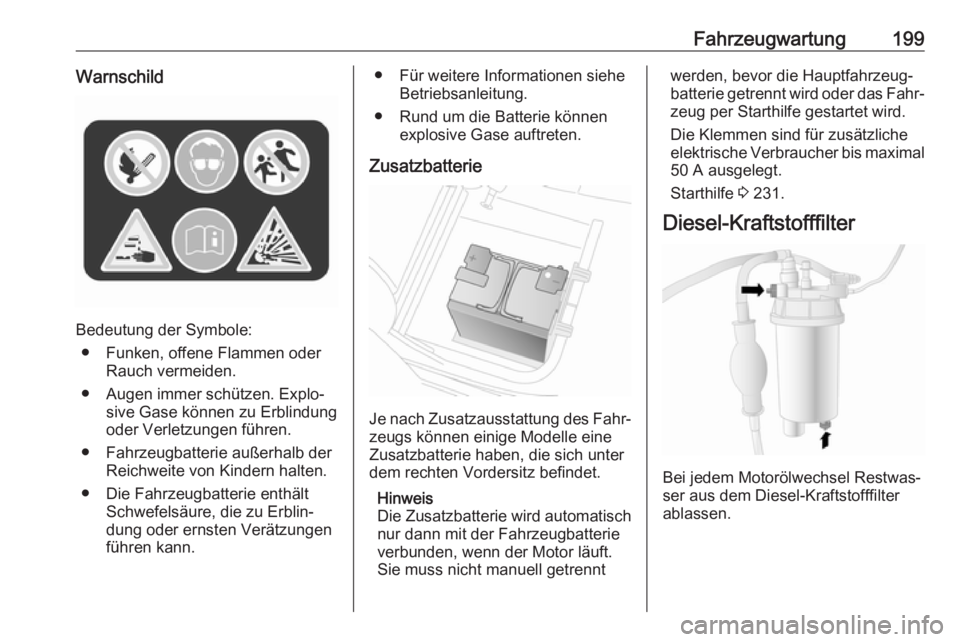

Fahrzeugwartung199Warnschild
Bedeutung der Symbole:● Funken, offene Flammen oder Rauch vermeiden.
● Augen immer schützen. Explo‐ sive Gase können zu Erblindung
oder Verletzungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder ernsten Verätzungen
führen kann.
● Für weitere Informationen siehe Betriebsanleitung.
● Rund um die Batterie können explosive Gase auftreten.
Zusatzbatterie
Je nach Zusatzausstattung des Fahr‐ zeugs können einige Modelle eine
Zusatzbatterie haben, die sich unter
dem rechten Vordersitz befindet.
Hinweis
Die Zusatzbatterie wird automatisch
nur dann mit der Fahrzeugbatterie
verbunden, wenn der Motor läuft.
Sie muss nicht manuell getrennt
werden, bevor die Hauptfahrzeug‐
batterie getrennt wird oder das Fahr‐ zeug per Starthilfe gestartet wird.
Die Klemmen sind für zusätzliche
elektrische Verbraucher bis maximal
50 A ausgelegt.
Starthilfe 3 231.
Diesel-Kraftstofffilter
Bei jedem Motorölwechsel Restwas‐
ser aus dem Diesel-Kraftstofffilter
ablassen.

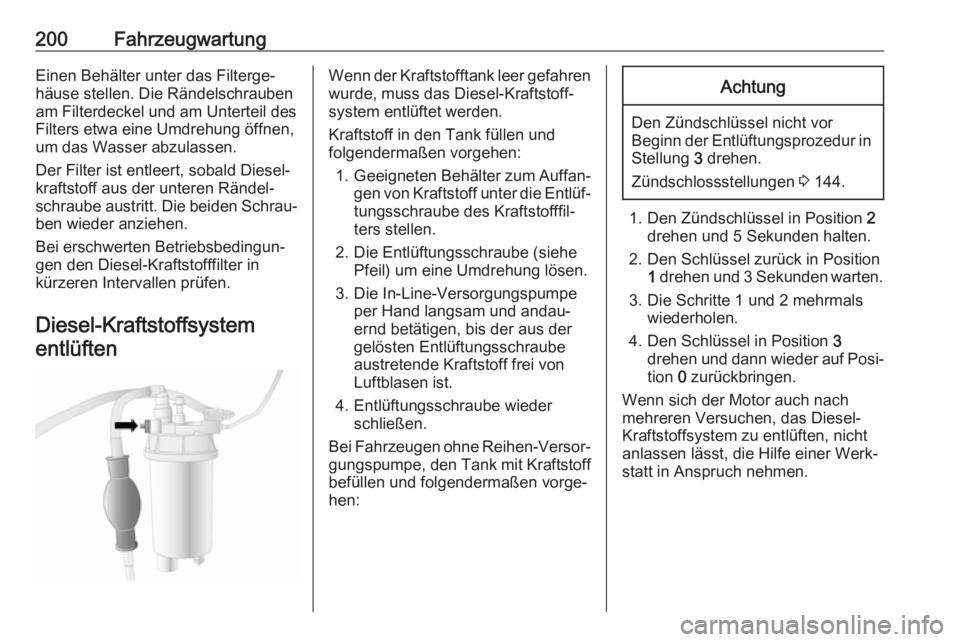

200FahrzeugwartungEinen Behälter unter das Filterge‐häuse stellen. Die Rändelschrauben
am Filterdeckel und am Unterteil des
Filters etwa eine Umdrehung öffnen,
um das Wasser abzulassen.
Der Filter ist entleert, sobald Diesel‐
kraftstoff aus der unteren Rändel‐
schraube austritt. Die beiden Schrau‐ ben wieder anziehen.
Bei erschwerten Betriebsbedingun‐
gen den Diesel-Kraftstofffilter in
kürzeren Intervallen prüfen.
Diesel-Kraftstoffsystem entlüftenWenn der Kraftstofftank leer gefahren wurde, muss das Diesel-Kraftstoff‐
system entlüftet werden.
Kraftstoff in den Tank füllen und
folgendermaßen vorgehen:
1. Geeigneten Behälter zum Auffan‐
gen von Kraftstoff unter die Entlüf‐
tungsschraube des Kraftstofffil‐
ters stellen.
2. Die Entlüftungsschraube (siehe Pfeil) um eine Umdrehung lösen.
3. Die In-Line-Versorgungspumpe per Hand langsam und andau‐
ernd betätigen, bis der aus der
gelösten Entlüftungsschraube
austretende Kraftstoff frei von
Luftblasen ist.
4. Entlüftungsschraube wieder schließen.
Bei Fahrzeugen ohne Reihen-Versor‐ gungspumpe, den Tank mit Kraftstoff
befüllen und folgendermaßen vorge‐
hen:Achtung
Den Zündschlüssel nicht vor
Beginn der Entlüftungsprozedur in
Stellung 3 drehen.
Zündschlossstellungen 3 144.
1. Den Zündschlüssel in Position 2
drehen und 5 Sekunden halten.
2. Den Schlüssel zurück in Position 1 drehen und 3 Sekunden warten.
3. Die Schritte 1 und 2 mehrmals wiederholen.
4. Den Schlüssel in Position 3
drehen und dann wieder auf Posi‐
tion 0 zurückbringen.
Wenn sich der Motor auch nach
mehreren Versuchen, das Diesel- Kraftstoffsystem zu entlüften, nicht
anlassen lässt, die Hilfe einer Werk‐
statt in Anspruch nehmen.

Fahrzeugwartung201Scheibenwischerwechsel
Wischerblätter an der
Windschutzscheibe
Bei Bedarf die Trittstufe unter den
Scheinwerfern verwenden, um den
Windschutzscheibenwischer zu errei‐
chen.
Wischerarm anheben, Halteklammer
zum Wischerarm drücken und
Wischerblatt aushängen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Wischerarm vorsichtig absenken.
Glühlampen
auswechseln
Sicherstellen, dass die Zündung
ausgeschaltet ist (das Fahrzeug darf
sich nicht im Autostopp-Zustand
befinden 3 146) und den entspre‐
chenden Schalter ausschalten oder
die Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Durchführung von Arbeiten 3 192.Scheinwerfer
Die Scheinwerfer verfügen über
separate Systeme für Fern- 1 und
Abblendlicht 2.

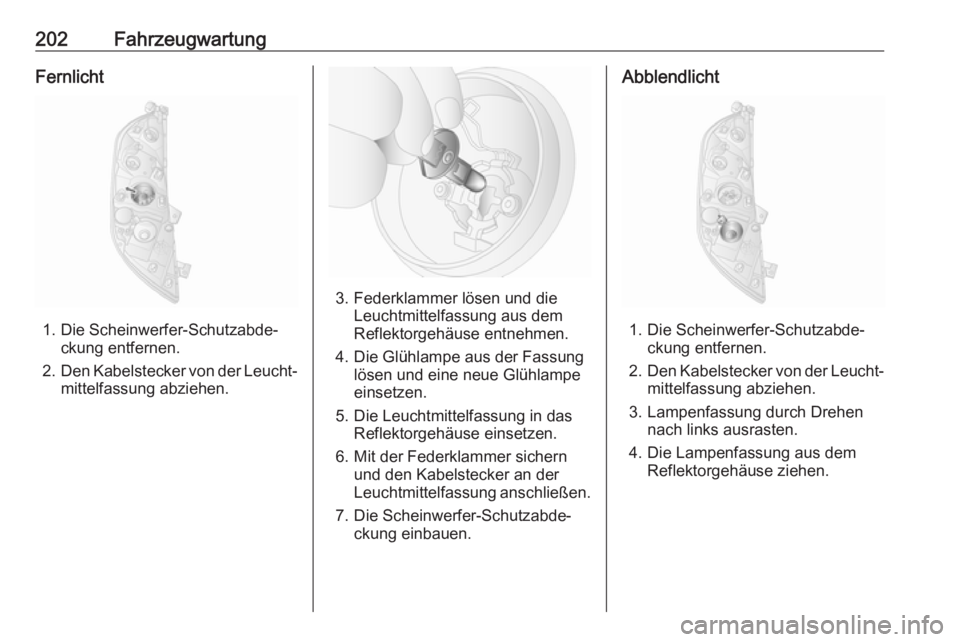

202FahrzeugwartungFernlicht
1. Die Scheinwerfer-Schutzabde‐ckung entfernen.
2. Den Kabelstecker von der Leucht‐
mittelfassung abziehen.
3. Federklammer lösen und die Leuchtmittelfassung aus dem
Reflektorgehäuse entnehmen.
4. Die Glühlampe aus der Fassung lösen und eine neue Glühlampe
einsetzen.
5. Die Leuchtmittelfassung in das Reflektorgehäuse einsetzen.
6. Mit der Federklammer sichern und den Kabelstecker an der
Leuchtmittelfassung anschließen.
7. Die Scheinwerfer-Schutzabde‐ ckung einbauen.
Abblendlicht
1. Die Scheinwerfer-Schutzabde‐ckung entfernen.
2. Den Kabelstecker von der Leucht‐
mittelfassung abziehen.
3. Lampenfassung durch Drehen nach links ausrasten.
4. Die Lampenfassung aus dem Reflektorgehäuse ziehen.

Fahrzeugwartung203

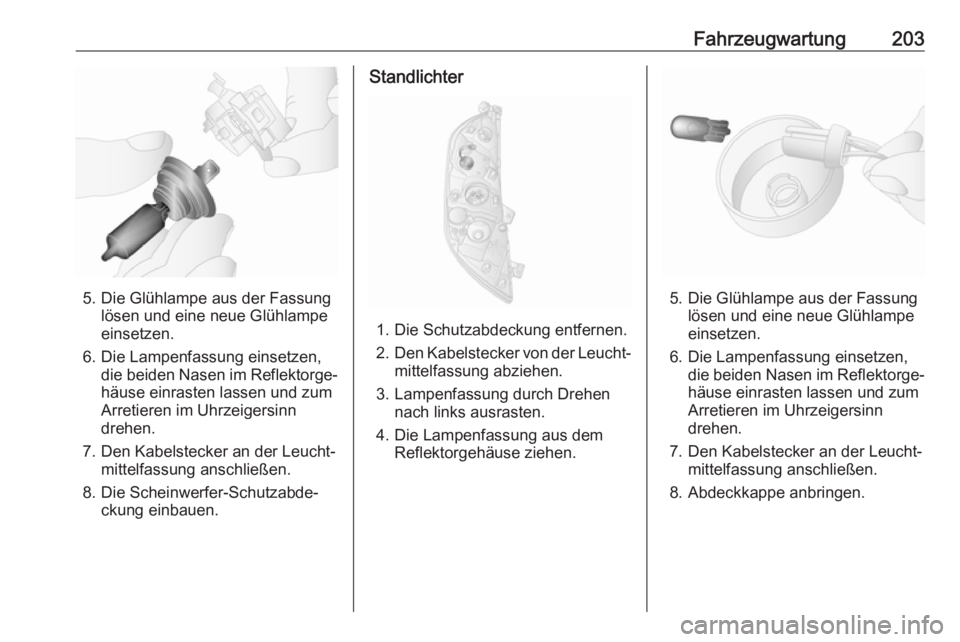

5. Die Glühlampe aus der Fassunglösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn
drehen.
7. Den Kabelstecker an der Leucht‐ mittelfassung anschließen.
8. Die Scheinwerfer-Schutzabde‐ ckung einbauen.
Standlichter
1. Die Schutzabdeckung entfernen.
2. Den Kabelstecker von der Leucht‐
mittelfassung abziehen.
3. Lampenfassung durch Drehen nach links ausrasten.
4. Die Lampenfassung aus dem Reflektorgehäuse ziehen.
5. Die Glühlampe aus der Fassunglösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn
drehen.
7. Den Kabelstecker an der Leucht‐ mittelfassung anschließen.
8. Abdeckkappe anbringen.

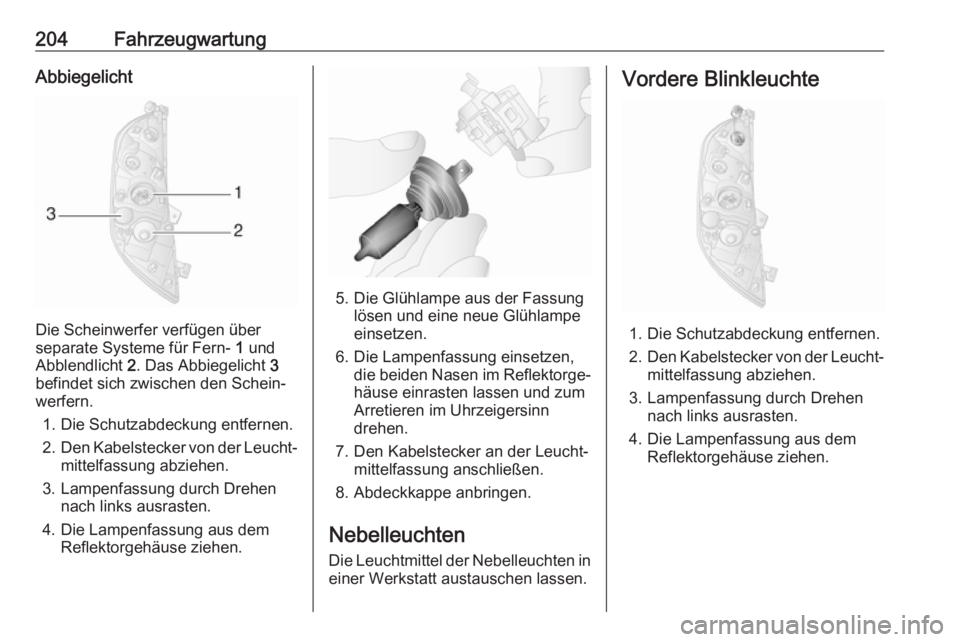

204FahrzeugwartungAbbiegelicht
Die Scheinwerfer verfügen über
separate Systeme für Fern- 1 und
Abblendlicht 2. Das Abbiegelicht 3
befindet sich zwischen den Schein‐
werfern.
1. Die Schutzabdeckung entfernen.
2. Den Kabelstecker von der Leucht‐
mittelfassung abziehen.
3. Lampenfassung durch Drehen nach links ausrasten.
4. Die Lampenfassung aus dem Reflektorgehäuse ziehen.
5. Die Glühlampe aus der Fassunglösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn
drehen.
7. Den Kabelstecker an der Leucht‐ mittelfassung anschließen.
8. Abdeckkappe anbringen.
Nebelleuchten
Die Leuchtmittel der Nebelleuchten in einer Werkstatt austauschen lassen.
Vordere Blinkleuchte
1. Die Schutzabdeckung entfernen.
2. Den Kabelstecker von der Leucht‐
mittelfassung abziehen.
3. Lampenfassung durch Drehen nach links ausrasten.
4. Die Lampenfassung aus dem Reflektorgehäuse ziehen.

Fahrzeugwartung205

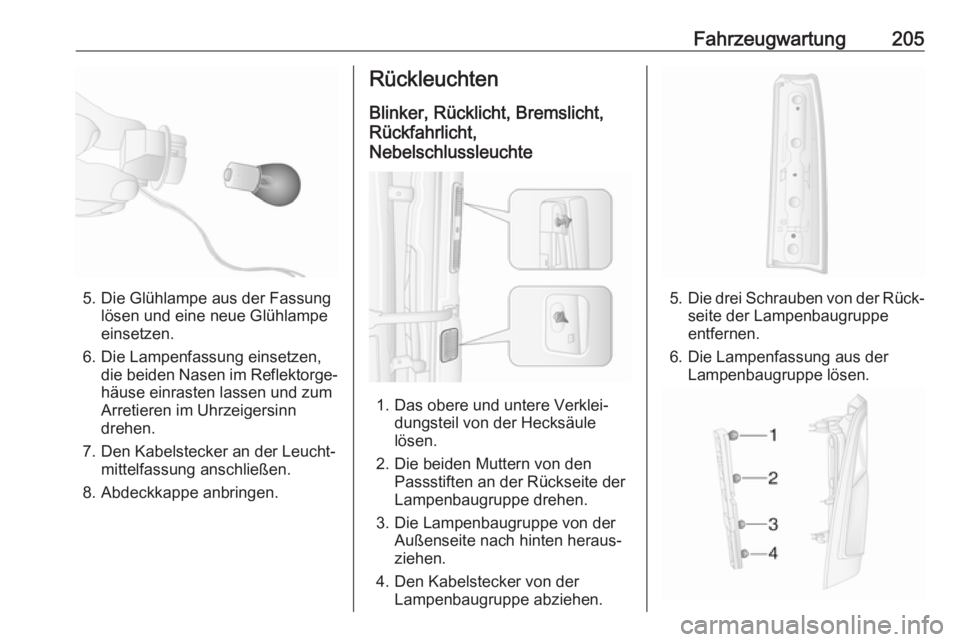

5. Die Glühlampe aus der Fassunglösen und eine neue Glühlampe
einsetzen.
6. Die Lampenfassung einsetzen, die beiden Nasen im Reflektorge‐
häuse einrasten lassen und zum
Arretieren im Uhrzeigersinn
drehen.
7. Den Kabelstecker an der Leucht‐ mittelfassung anschließen.
8. Abdeckkappe anbringen.
Rückleuchten
Blinker, Rücklicht, Bremslicht,
Rückfahrlicht,
Nebelschlussleuchte
1. Das obere und untere Verklei‐ dungsteil von der Hecksäule
lösen.
2. Die beiden Muttern von den Passstiften an der Rückseite der
Lampenbaugruppe drehen.
3. Die Lampenbaugruppe von der Außenseite nach hinten heraus‐
ziehen.
4. Den Kabelstecker von der Lampenbaugruppe abziehen.
5.Die drei Schrauben von der Rück‐
seite der Lampenbaugruppe
entfernen.
6. Die Lampenfassung aus der Lampenbaugruppe lösen.

206Fahrzeugwartung7. Glühlampe etwas in die Fassunghineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
Blinker ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrlicht ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
8. Die Lampenfassung wieder in die Lampenbaugruppe einsetzen.
9. Die drei Schrauben an der Rück‐ seite der Lampenbaugruppe
eindrehen.
10. Den Kabelstecker an der Lampenbaugruppe anbringen.
11. Die Lampenbaugruppe von der Außenseite wieder an der
ursprünglichen Stelle einsetzen
und auf richtigen Sitz achten.
12. Die beiden Muttern auf die Pass‐ stifte an der Rückseite der
Lampenbaugruppe drehen.
13. Das obere und untere Verklei‐ dungsteil an der Hecksäule
anbringen.Doppelkabine, Fahrgestell mit
FahrerhausBlinker, Rücklicht, Bremslicht, Rück‐
fahrlicht, Nebelschlussleuchte
1. Die vier Schrauben von der Streu‐
scheibe entfernen.
2. Die Streuscheibe aus der Öffnung
entfernen.
3. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen.
Blinker ( 1)
Rück- und Bremsleuchte ( 2)
Rückfahrlicht ( 3)
Nebelschlussleuchte, u. U. nur
auf einer Seite ( 4)
4. Die Streuscheibe in die Öffnung einsetzen und die vier Schrauben
ersetzen.
