2019 OPEL KARL Betriebsanleitung (in German)

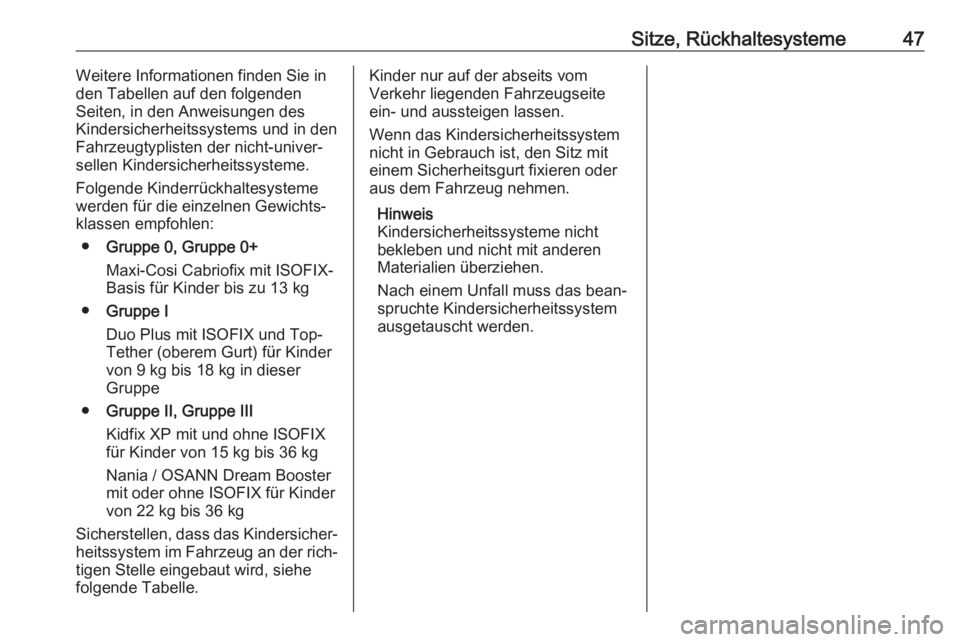

Sitze, Rückhaltesysteme47Weitere Informationen finden Sie in
den Tabellen auf den folgenden
Seiten, in den Anweisungen des
Kindersicherheitssystems und in den
Fahrzeugtyplisten der nicht-univer‐
sellen Kindersicherheitssysteme.
Folgende Kinderrückhaltesysteme
werden für die einzelnen Gewichts‐
klassen empfohlen:
● Gruppe 0, Gruppe 0+
Maxi-Cosi Cabriofix mit ISOFIX-
Basis für Kinder bis zu 13 kg
● Gruppe I
Duo Plus mit ISOFIX und Top-
Tether (oberem Gurt) für Kinder
von 9 kg bis 18 kg in dieser
Gruppe
● Gruppe II, Gruppe III
Kidfix XP mit und ohne ISOFIX
für Kinder von 15 kg bis 36 kg
Nania / OSANN Dream Boostermit oder ohne ISOFIX für Kinder
von 22 kg bis 36 kg
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe
folgende Tabelle.Kinder nur auf der abseits vom
Verkehr liegenden Fahrzeugseite
ein- und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht
bekleben und nicht mit anderen
Materialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

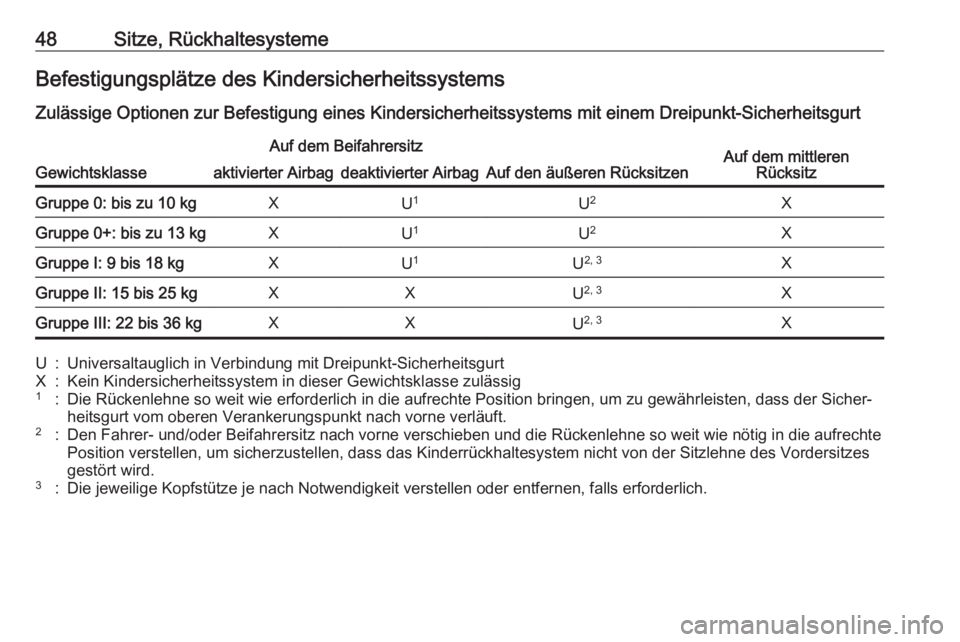

48Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Optionen zur Befestigung eines Kindersicherheitssystems mit einem Dreipunkt-Sicherheitsgurt
Gewichtsklasse
Auf dem Beifahrersitz
Auf den äußeren RücksitzenAuf dem mittleren Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU1U2XGruppe 0+: bis zu 13 kgXU1U2XGruppe I: 9 bis 18 kgXU1U 2, 3XGruppe II: 15 bis 25 kgXXU2, 3XGruppe III: 22 bis 36 kgXXU 2, 3XU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig1:Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐
heitsgurt vom oberen Verankerungspunkt nach vorne verläuft.2:Den Fahrer- und/oder Beifahrersitz nach vorne verschieben und die Rückenlehne so weit wie nötig in die aufrechte
Position verstellen, um sicherzustellen, dass das Kinderrückhaltesystem nicht von der Sitzlehne des Vordersitzes
gestört wird.3:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich.

Sitze, Rückhaltesysteme49Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußerenRücksitzenAuf dem mittleren RücksitzGruppe 0: bis zu 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL1XGruppe 0+: bis zu 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGruppe I: 9 bis 18 kgDISO/R2XIL 1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XGruppe II: 15 bis 25 kgXIL1,2XGruppe III: 22 bis 36 kgXIL1,2X

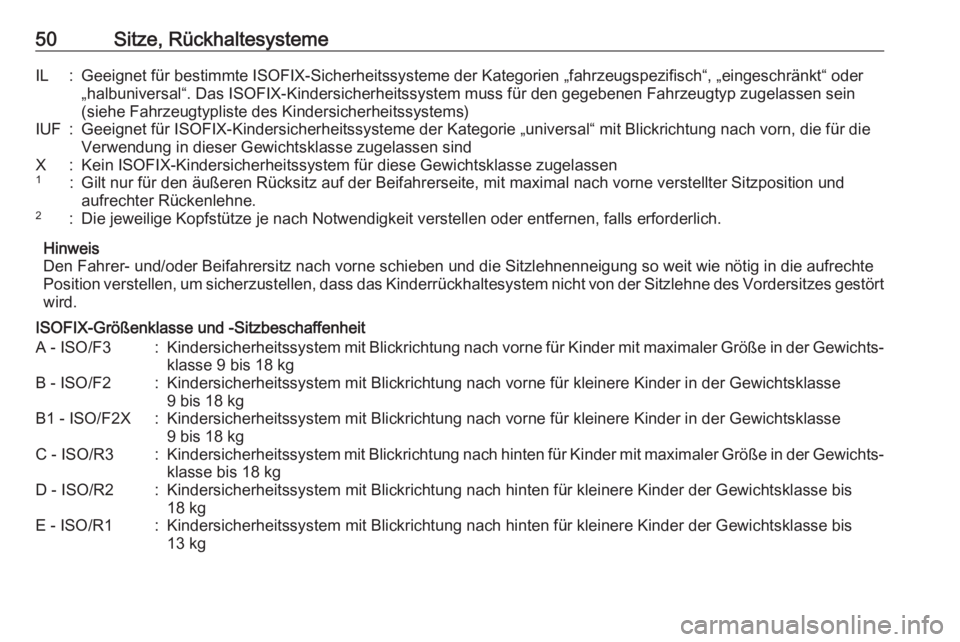

50Sitze, RückhaltesystemeIL:Geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Kindersicherheitssystem muss für den gegebenen Fahrzeugtyp zugelassen sein
(siehe Fahrzeugtypliste des Kindersicherheitssystems)IUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem für diese Gewichtsklasse zugelassen1:Gilt nur für den äußeren Rücksitz auf der Beifahrerseite, mit maximal nach vorne verstellter Sitzposition und
aufrechter Rückenlehne.2:Die jeweilige Kopfstütze je nach Notwendigkeit verstellen oder entfernen, falls erforderlich.
Hinweis
Den Fahrer- und/oder Beifahrersitz nach vorne schieben und die Sitzlehnenneigung so weit wie nötig in die aufrechte
Position verstellen, um sicherzustellen, dass das Kinderrückhaltesystem nicht von der Sitzlehne des Vordersitzes gestört
wird.
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

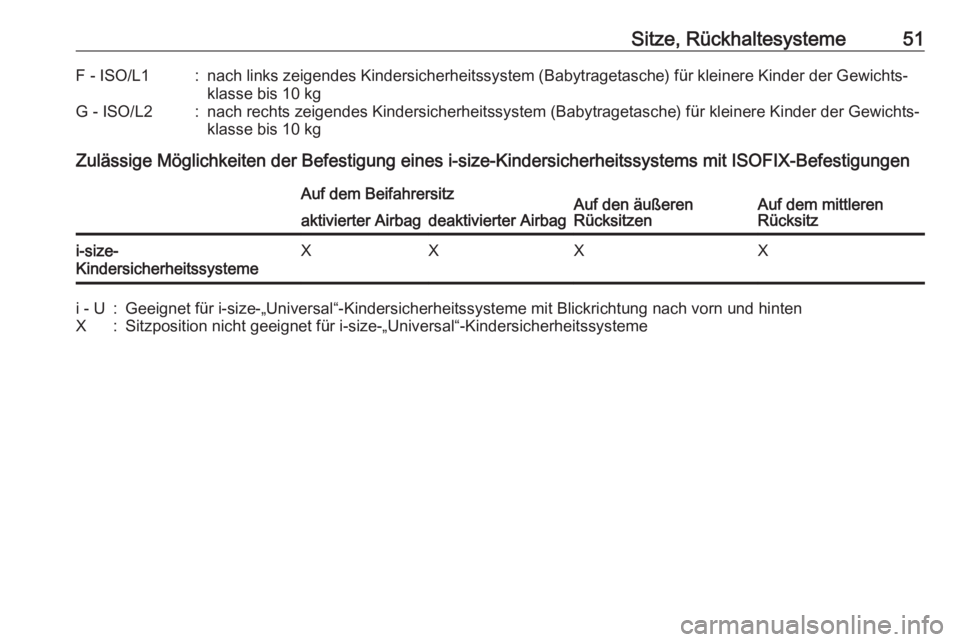

Sitze, Rückhaltesysteme51F - ISO/L1:nach links zeigendes Kindersicherheitssystem (Babytragetasche) für kleinere Kinder der Gewichts‐
klasse bis 10 kgG - ISO/L2:nach rechts zeigendes Kindersicherheitssystem (Babytragetasche) für kleinere Kinder der Gewichts‐
klasse bis 10 kg
Zulässige Möglichkeiten der Befestigung eines i-size-Kindersicherheitssystems mit ISOFIX-Befestigungen
Auf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter Airbagi-size-
KindersicherheitssystemeXXXXi - U:Geeignet für i-size-„Universal“-Kindersicherheitssysteme mit Blickrichtung nach vorn und hintenX:Sitzposition nicht geeignet für i-size-„Universal“-Kindersicherheitssysteme

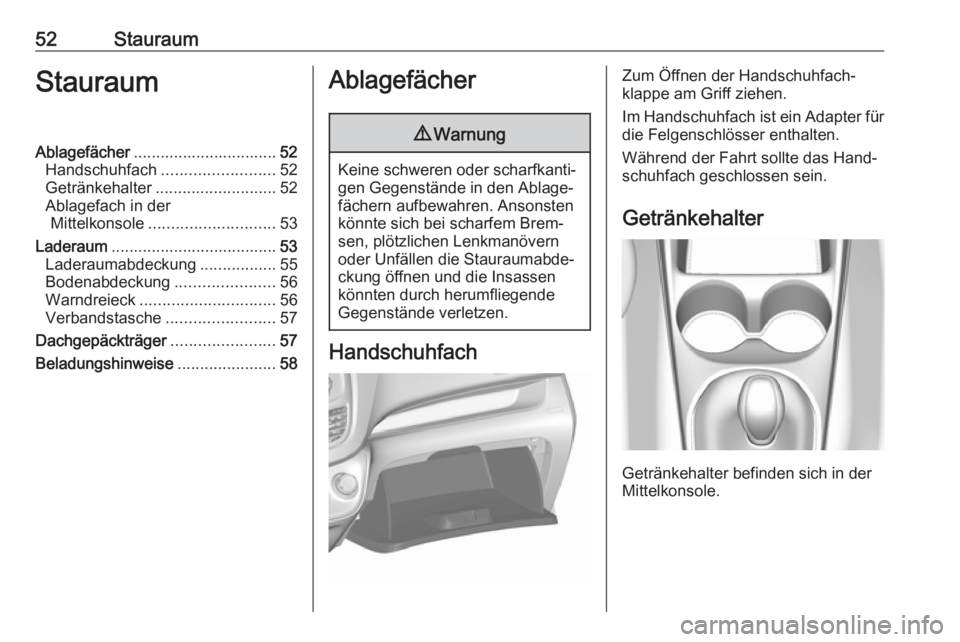

52StauraumStauraumAblagefächer................................ 52
Handschuhfach ......................... 52
Getränkehalter ........................... 52
Ablagefach in der Mittelkonsole ............................ 53
Laderaum ..................................... 53
Laderaumabdeckung .................55
Bodenabdeckung ......................56
Warndreieck .............................. 56
Verbandstasche ........................57
Dachgepäckträger .......................57
Beladungshinweise ......................58Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Im Handschuhfach ist ein Adapter für
die Felgenschlösser enthalten.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

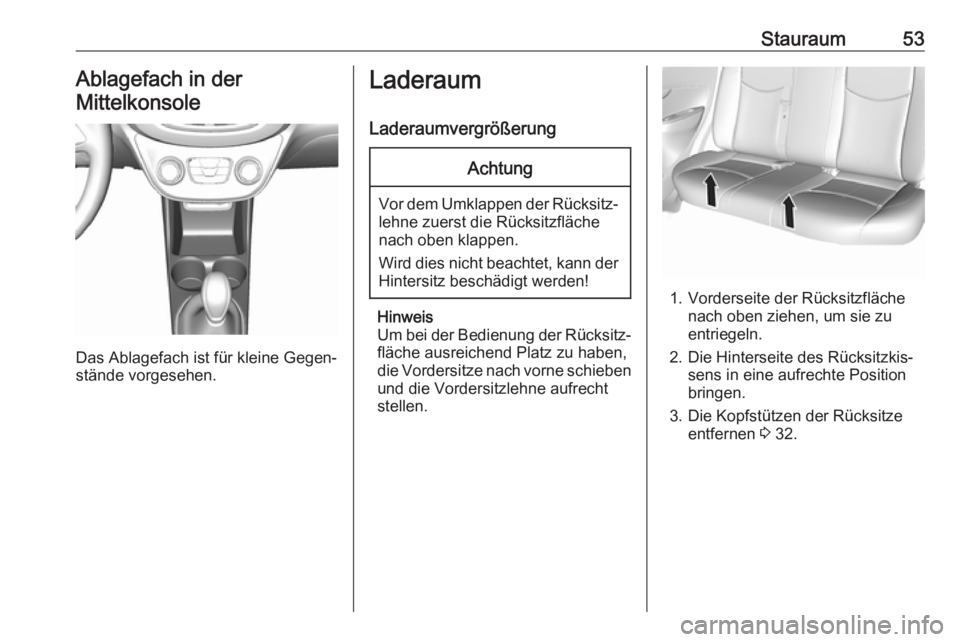

Stauraum53Ablagefach in der
Mittelkonsole
Das Ablagefach ist für kleine Gegen‐
stände vorgesehen.
Laderaum
LaderaumvergrößerungAchtung
Vor dem Umklappen der Rücksitz‐ lehne zuerst die Rücksitzfläche
nach oben klappen.
Wird dies nicht beachtet, kann der
Hintersitz beschädigt werden!
Hinweis
Um bei der Bedienung der Rücksitz‐
fläche ausreichend Platz zu haben,
die Vordersitze nach vorne schieben
und die Vordersitzlehne aufrecht
stellen.
1. Vorderseite der Rücksitzfläche nach oben ziehen, um sie zu
entriegeln.
2. Die Hinterseite des Rücksitzkis‐ sens in eine aufrechte Position
bringen.
3. Die Kopfstützen der Rücksitze entfernen 3 32.

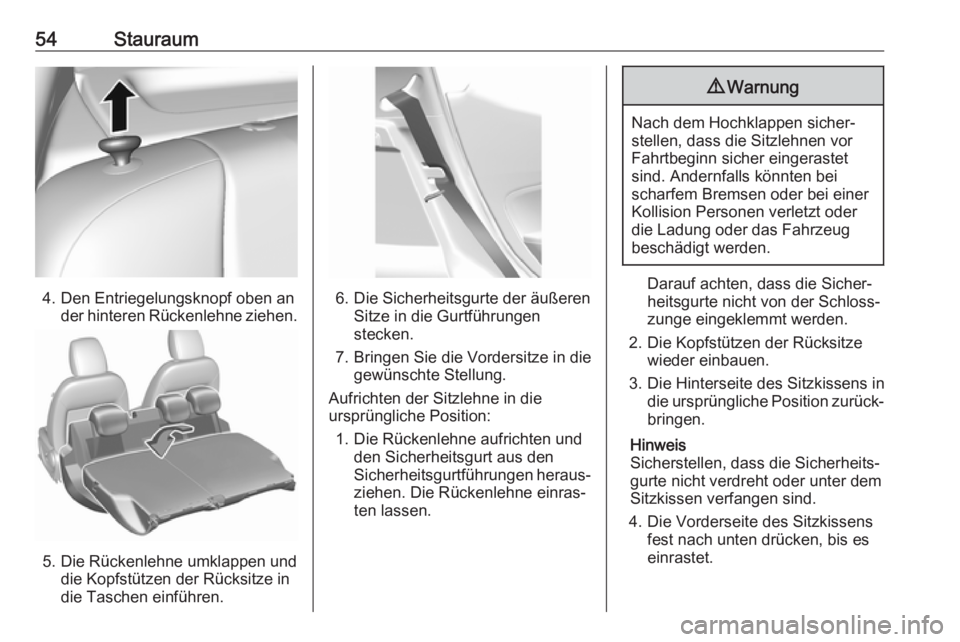

54Stauraum
4. Den Entriegelungsknopf oben ander hinteren Rückenlehne ziehen.
5. Die Rückenlehne umklappen unddie Kopfstützen der Rücksitze in
die Taschen einführen.
6. Die Sicherheitsgurte der äußeren Sitze in die Gurtführungen
stecken.
7. Bringen Sie die Vordersitze in die gewünschte Stellung.
Aufrichten der Sitzlehne in die
ursprüngliche Position:
1. Die Rückenlehne aufrichten und den Sicherheitsgurt aus den
Sicherheitsgurtführungen heraus‐
ziehen. Die Rückenlehne einras‐
ten lassen.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder
die Ladung oder das Fahrzeug
beschädigt werden.
Darauf achten, dass die Sicher‐
heitsgurte nicht von der Schloss‐
zunge eingeklemmt werden.
2. Die Kopfstützen der Rücksitze wieder einbauen.
3. Die Hinterseite des Sitzkissens in die ursprüngliche Position zurück‐
bringen.
Hinweis
Sicherstellen, dass die Sicherheits‐
gurte nicht verdreht oder unter dem
Sitzkissen verfangen sind.
4. Die Vorderseite des Sitzkissens fest nach unten drücken, bis es
einrastet.
