2019 OPEL INSIGNIA BREAK Uživatelská příručka (in Czech)

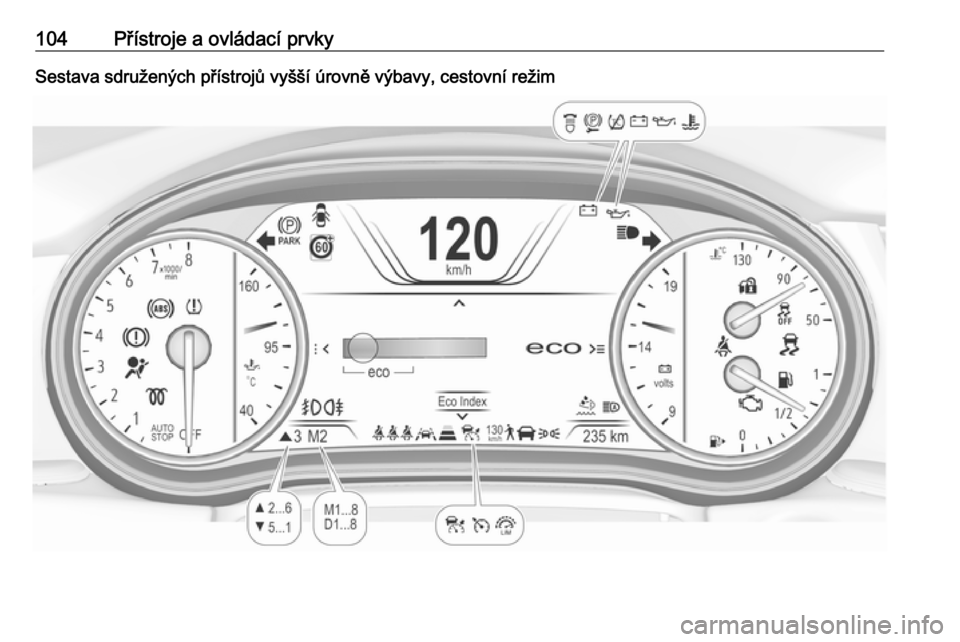

Přístroje a ovládací prvky103Sestava sdružených přístrojů vyšší úrovně výbavy, sportovní režim

104Přístroje a ovládací prvkySestava sdružených přístrojů vyšší úrovně výbavy, cestovní režim

Přístroje a ovládací prvky105PřehledOUkazatele směru 3 110XPřipomenutí bezpečnostního
pásu 3 110vAirbag a předpínače bezpeč‐
nostních pásů 3 111VVypnutí airbagu 3 111pSystém dobíjení 3 111ZKontrolka nesprávné funkce
3 111RSystém brzd a spojky 3 112mElektrická parkovací brzda
3 112jPorucha elektrické parkovací
brzdy 3 112uProtiblokovací systém brzd
(ABS) 3 112RŘazení převodových stupňů
3 113EVzdálenost vepředu 3 113aAsistent udržení v jízdním pruhu
3 113nElektronická stabilizace vozidla
vypnuta 3 113bElektronická stabilizace vozidla
a systém kontroly trakce 3 113kSystém kontroly trakce vypnut
3 113WTeplota chladicí kapaliny motoru
3 113!Žhavení 3 114uKapalina AdBlue 3 114wSystém sledování tlaku vzduchu
v pneumatikách 3 114ITlak motorového oleje 3 114YNízká hladina paliva 3 115dImobilizér 3 1158Vnější osvětlení 3 115CDálková světla 3 115fPodpora ovládání dálkových
světel 3 115fLED světlomety 3 115>Světlo do mlhy 3 115rZadní světlo do mlhy 3 115mTempomat 3 115CAdaptivní tempomat 3 116ADetekováno vozidlo vpředu
3 1167Detekován chodec před vozi‐
dlem 3 232LOmezovač rychlosti 3 116LAsistent dopravního značení
3 116hOtevřené dveře 3 116

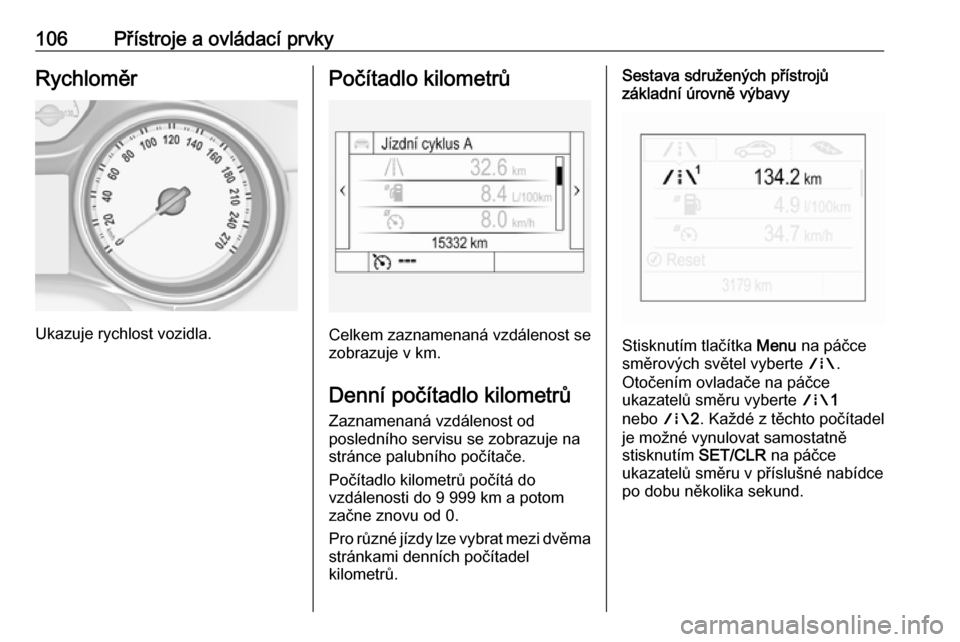

106Přístroje a ovládací prvkyRychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů Zaznamenaná vzdálenost od
posledního servisu se zobrazuje na
stránce palubního počítače.
Počítadlo kilometrů počítá do
vzdálenosti do 9 999 km a potom
začne znovu od 0.
Pro různé jízdy lze vybrat mezi dvěma
stránkami denních počítadel
kilometrů.
Sestava sdružených přístrojů
základní úrovně výbavy
Stisknutím tlačítka Menu na páčce
směrových světel vyberte ;.
Otočením ovladače na páčce
ukazatelů směru vyberte ;1
nebo ;2. Každé z těchto počítadel
je možné vynulovat samostatně
stisknutím SET/CLR na páčce
ukazatelů směru v příslušné nabídce
po dobu několika sekund.

Přístroje a ovládací prvky107Sestava sdružených přístrojů střední
úrovně výbavy
V hlavní nabídce vyberte stránku i.
Stisknutím tlačítka P nebo N na
volantu vyberte stránku Trasa 1 nebo
Trasa 2 .
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
Å na volantu. Po zobrazení
potvrzovací zprávy potvrďte výběrem možnosti Ano.
Informační centrum řidiče 3 117.
Sestava sdružených přístrojů vyšší
úrovně výbavy
V hlavní nabídce vyberte stránku
Info . Stisknutím tlačítka P nebo N na
volantu vyberte stránku Trasa A nebo
Trasa B .
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
> . Vynulování potvrďte stisknutím
tlačítka Å.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.

108Přístroje a ovládací prvkyPalivoměr
Zobrazuje výšku hladiny paliva
v palivové nádrži.
Šipka udává stranu vozidla, na které
jsou umístěna dvířka plnicího hrdla
palivové nádrže.
Pokud je hladina v nádrži nízká, svítí kontrolka Y. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50°:motor ještě
nedosáhl provozní
teploty90°
(prostřední
zóna):normální provozní
teplota130°:teplota je příliš
vysokáPoznámky
Pokud je teplota chladicí kapaliny
příliš vysoká, zastavte vozidlo
a nechte motor běžet na volnoběh.
Nebezpečí pro motor. Zkontrolujte
hladinu chladicí kapaliny.
Servisní displej Systém sledování životnosti
motorového oleje informuje, kdy je
nutné vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech
se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí Je třeba brzy vyměnit olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
podle toho, co nastane dříve.
Tato výměna motorového oleje a filtru
může být provedena buď jako
samostatná doplňková operace,
nebo v rámci pravidelného servisu.

Přístroje a ovládací prvky109
Nabídka zbývající životnosti oleje se
zobrazuje v informačním centru řidiče 3 117.
Stisknutím tlačítka è na volantu
vyberte nabídku Info, " nebo ?.
Stisknutím tlačítka å vyberte stránku
Životnost oleje .
Zbývající životnost oleje je udávána
v procentech.
Vynulování U displeje základní úrovně výbavy
stisknutím tlačítka SET/CLR na
páčce směrových světel na několik
sekund provedete resetování.
Zapalování musí být zapnuté, ale
motor je vypnutý.
U displeje střední úrovně výbavy
stiskněte tlačítko Å na volantu.
Vynulování potvrďte zvolením
možnosti Ano a opětovným
stisknutím tlačítka Å. Zapalování
musí být zapnuté, ale motor je
vypnutý.
Na displeji vyšší úrovně výbavy
stiskněte tlačítko é na volantu
a otevřete podsložku. Vyberte Reset
a potvrďte stisknutím tlačítka Å.
Zapalování musí být zapnuté, ale motor je vypnutý.Aby systém správně fungoval, musí
být vždy při výměně motorového oleje
vynulován. Vyhledejte pomoc
v servisu.
Příští servis
V případě, že je vyžadována údržba
vozidla, zobrazí se informačním
centru řidiče zpráva. Údržbu nechte
provést v autorizovaném servisu do
jednoho týdne nebo do ujetí 500 km
podle toho, co nastane dříve.
Servisní informace 3 315.
Kontrolky Zde uvedené kontrolky nemusejí býtve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla se umístění kontrolek může lišit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
porucha

110Přístroje a ovládací prvkyzelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Viz všechny kontrolky na různých
sestavách sdružených přístrojů
3 100.
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí
Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 274, pojistky
3 284.
Ukazatele směru 3 145.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
Kontrolka X sedadla řidiče na
sestavě sdružených přístrojů se
rozsvítí nebo začne červeně blikat.
Kontrolka k sedadla předního
spolujezdce ve stropní konzole svítí
nebo bliká červeně, pokud je sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Stav bezpečnostních pásů
zadních sedadel
Kontrolka X nebo > rozsvítí nebo
začne blikat bíle (informační centrum řidiče základní úrovně výbavy), nebo
červeně (informační centrum řidiče
střední a vyšší úroveň výbavy).
X svítí
Během 60 sekund po zapnutí
zapalování: Bezpečnostní pás je
rozepnut.
> svítí
Během 60 sekund po zapnutí
zapalování: Bezpečnostní pás byl
zapnut. Po uplynutí této doby zobrazí kontrolky sedadel se zapnutými nebo
rozepnutými bezpečnostními pásy
symbol >.
Kontrolka X svítí nebo bliká
Zapnutý bezpečnostní pás byl
rozepnut.
Bez signalizace
Všechny bezpečnostní pásy jsou
zapnuty pře zapnutím zapalování.
Zapnutí bezpečnostního pásu 3 58.
