2019 OPEL CROSSLAND X Manual de Instrucciones (in Spanish)

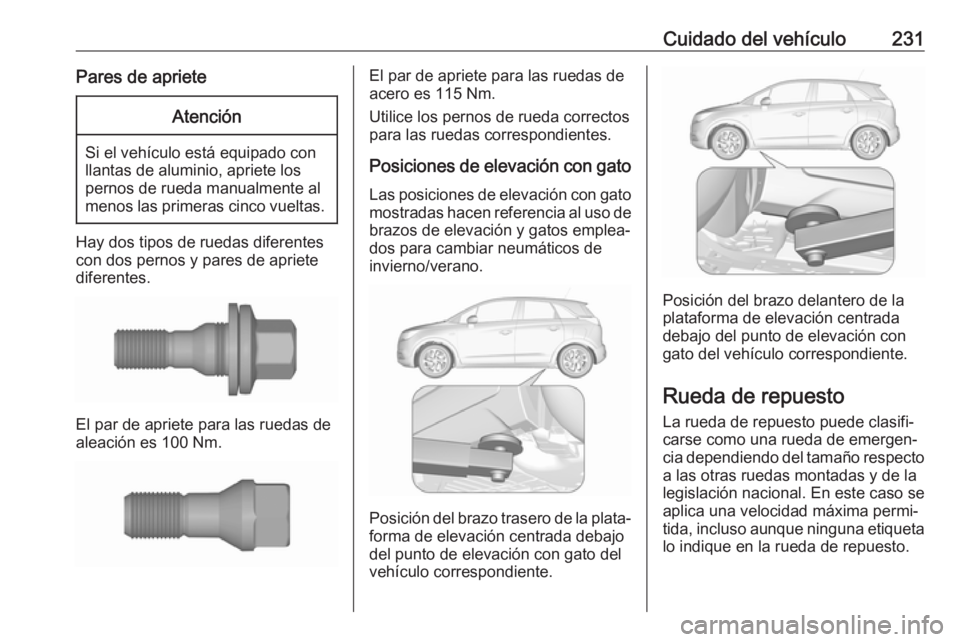

Cuidado del vehículo231Pares de aprieteAtención
Si el vehículo está equipado con
llantas de aluminio, apriete los
pernos de rueda manualmente al
menos las primeras cinco vueltas.
Hay dos tipos de ruedas diferentes
con dos pernos y pares de apriete
diferentes.
El par de apriete para las ruedas de
aleación es 100 Nm.
El par de apriete para las ruedas de
acero es 115 Nm.
Utilice los pernos de rueda correctos
para las ruedas correspondientes.
Posiciones de elevación con gato
Las posiciones de elevación con gato mostradas hacen referencia al uso de
brazos de elevación y gatos emplea‐
dos para cambiar neumáticos de
invierno/verano.
Posición del brazo trasero de la plata‐
forma de elevación centrada debajo
del punto de elevación con gato del
vehículo correspondiente.
Posición del brazo delantero de la
plataforma de elevación centrada
debajo del punto de elevación con
gato del vehículo correspondiente.
Rueda de repuesto
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto
a las otras ruedas montadas y de la
legislación nacional. En este caso se
aplica una velocidad máxima permi‐
tida, incluso aunque ninguna etiqueta lo indique en la rueda de repuesto.

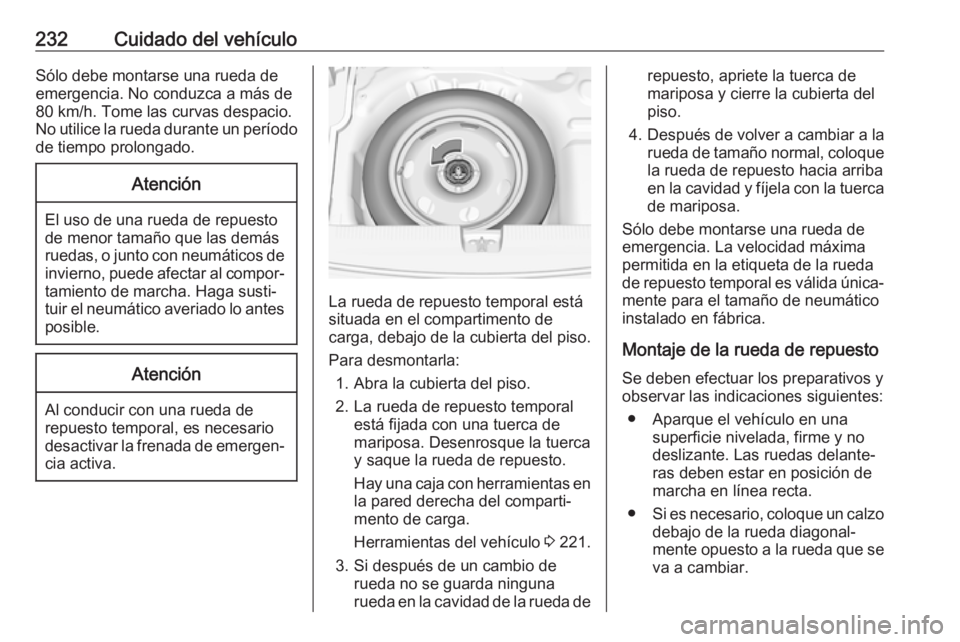

232Cuidado del vehículoSólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Atención
Al conducir con una rueda derepuesto temporal, es necesario
desactivar la frenada de emergen‐ cia activa.
La rueda de repuesto temporal está
situada en el compartimento de
carga, debajo de la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso.
2. La rueda de repuesto temporal está fijada con una tuerca de
mariposa. Desenrosque la tuerca
y saque la rueda de repuesto.
Hay una caja con herramientas en la pared derecha del comparti‐
mento de carga.
Herramientas del vehículo 3 221.
3. Si después de un cambio de rueda no se guarda ninguna
rueda en la cavidad de la rueda de
repuesto, apriete la tuerca de
mariposa y cierre la cubierta del
piso.
4. Después de volver a cambiar a la
rueda de tamaño normal, coloquela rueda de repuesto hacia arriba
en la cavidad y fíjela con la tuerca
de mariposa.
Sólo debe montarse una rueda de emergencia. La velocidad máxima
permitida en la etiqueta de la rueda
de repuesto temporal es válida única‐
mente para el tamaño de neumático
instalado en fábrica.
Montaje de la rueda de repuesto Se deben efectuar los preparativos yobservar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Si es necesario, coloque un calzo
debajo de la rueda diagonal‐
mente opuesto a la rueda que se va a cambiar.

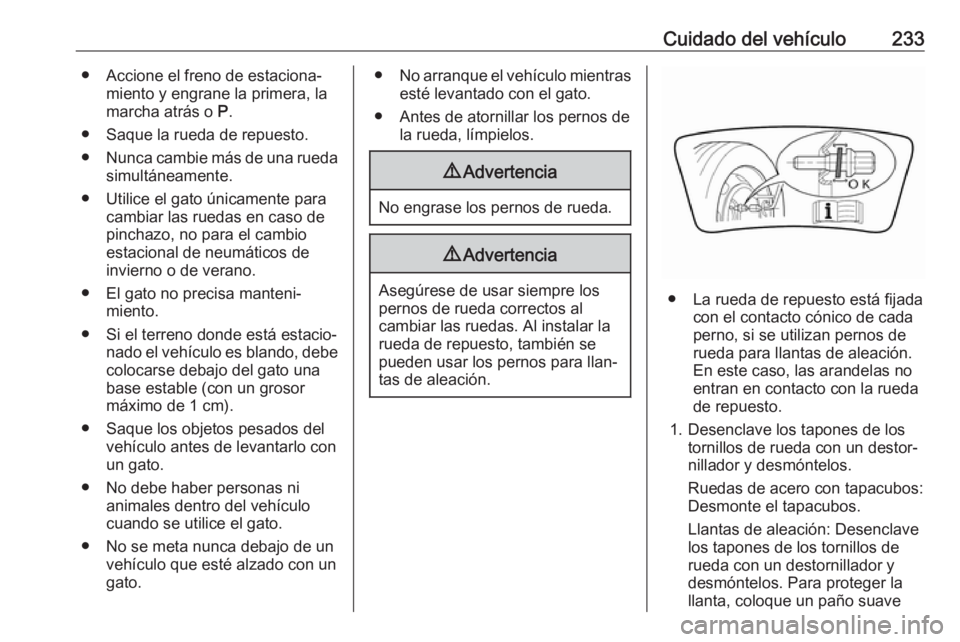

Cuidado del vehículo233● Accione el freno de estaciona‐miento y engrane la primera, la
marcha atrás o P.
● Saque la rueda de repuesto. ● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de atornillar los pernos de la rueda, límpielos.9Advertencia
No engrase los pernos de rueda.
9Advertencia
Asegúrese de usar siempre los
pernos de rueda correctos al
cambiar las ruedas. Al instalar la
rueda de repuesto, también se
pueden usar los pernos para llan‐
tas de aleación.● La rueda de repuesto está fijada con el contacto cónico de cadaperno, si se utilizan pernos de
rueda para llantas de aleación.
En este caso, las arandelas no entran en contacto con la rueda
de repuesto.
1. Desenclave los tapones de los tornillos de rueda con un destor‐
nillador y desmóntelos.
Ruedas de acero con tapacubos:
Desmonte el tapacubos.
Llantas de aleación: Desenclave
los tapones de los tornillos de
rueda con un destornillador y
desmóntelos. Para proteger la
llanta, coloque un paño suave

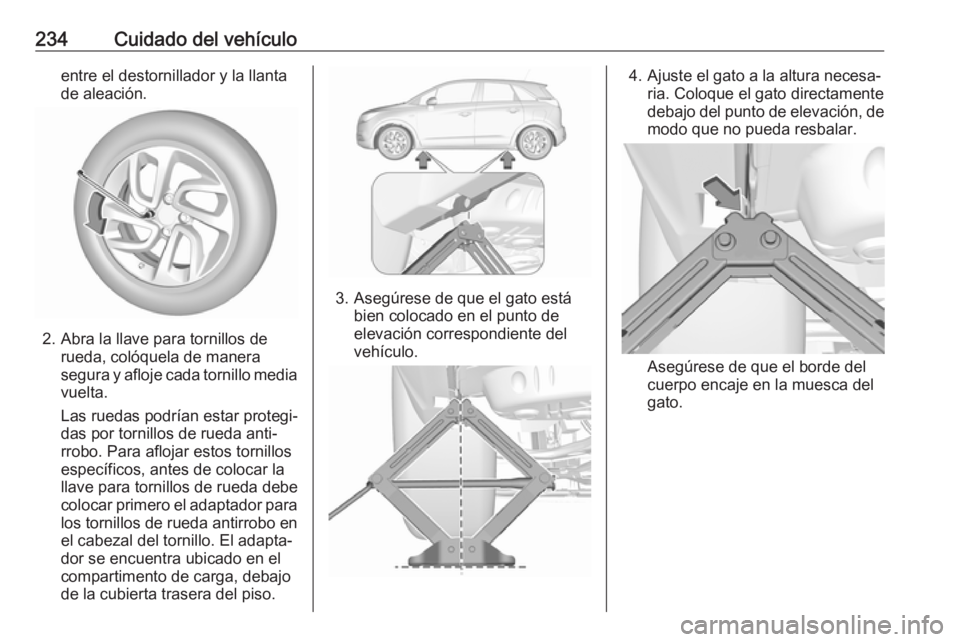

234Cuidado del vehículoentre el destornillador y la llanta
de aleación.
2. Abra la llave para tornillos de rueda, colóquela de manera
segura y afloje cada tornillo media
vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador para
los tornillos de rueda antirrobo en
el cabezal del tornillo. El adapta‐
dor se encuentra ubicado en el
compartimento de carga, debajo
de la cubierta trasera del piso.
3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Asegúrese de que el borde del
cuerpo encaje en la muesca del
gato.

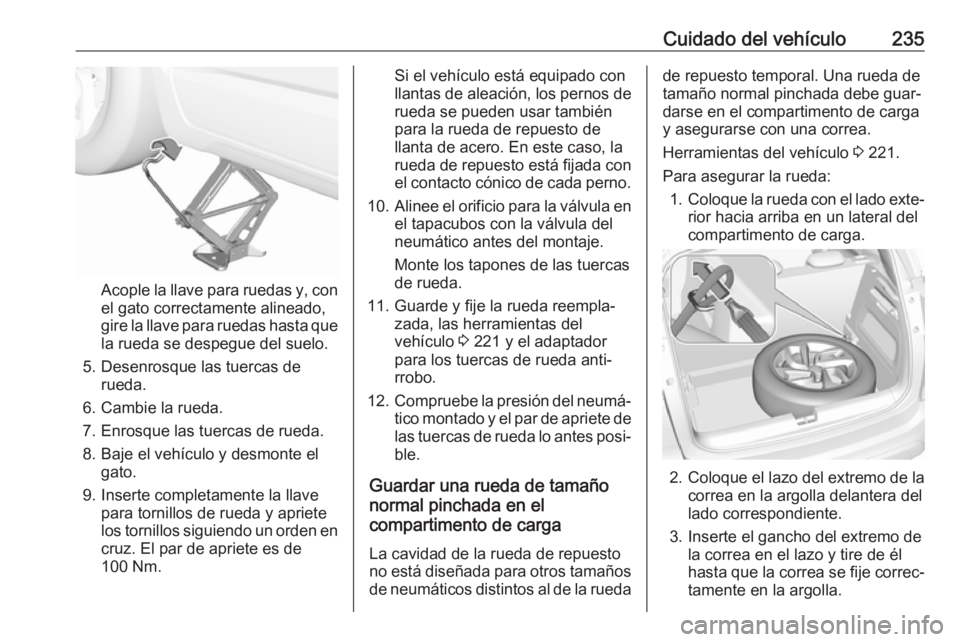

Cuidado del vehículo235
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. 7. Enrosque las tuercas de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en
cruz. El par de apriete es de
100 Nm.
Si el vehículo está equipado con
llantas de aleación, los pernos de
rueda se pueden usar también
para la rueda de repuesto de
llanta de acero. En este caso, la
rueda de repuesto está fijada con el contacto cónico de cada perno.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
11. Guarde y fije la rueda reempla‐ zada, las herramientas del
vehículo 3 221 y el adaptador
para los tuercas de rueda anti‐
rrobo.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐
ble.
Guardar una rueda de tamaño
normal pinchada en el
compartimento de carga
La cavidad de la rueda de repuesto
no está diseñada para otros tamaños de neumáticos distintos al de la ruedade repuesto temporal. Una rueda de
tamaño normal pinchada debe guar‐
darse en el compartimento de carga
y asegurarse con una correa.
Herramientas del vehículo 3 221.
Para asegurar la rueda: 1. Coloque la rueda con el lado exte‐
rior hacia arriba en un lateral del
compartimento de carga.
2. Coloque el lazo del extremo de la
correa en la argolla delantera del
lado correspondiente.
3. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.

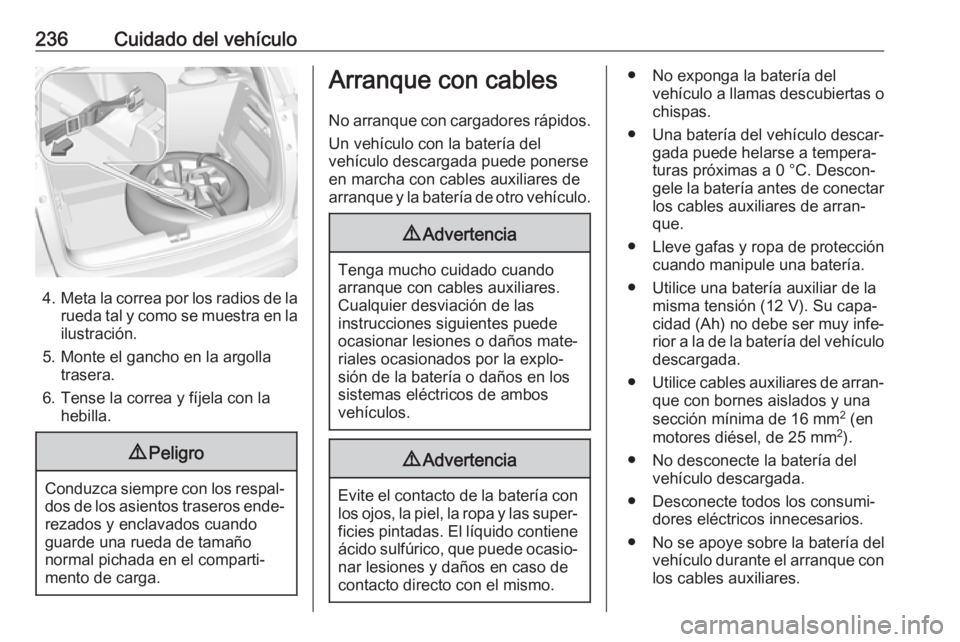

236Cuidado del vehículo
4.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
5. Monte el gancho en la argolla trasera.
6. Tense la correa y fíjela con la hebilla.
9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros ende‐ rezados y enclavados cuando
guarde una rueda de tamaño
normal pichada en el comparti‐
mento de carga.
Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería del vehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería antes de conectar
los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 V). Su capa‐
cidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque conlos cables auxiliares.

Cuidado del vehículo237● No deje que los bornes de uncable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso dearranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
Abra las tapas de protección del
borne positivo de las dos baterías del
vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmica
trasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.

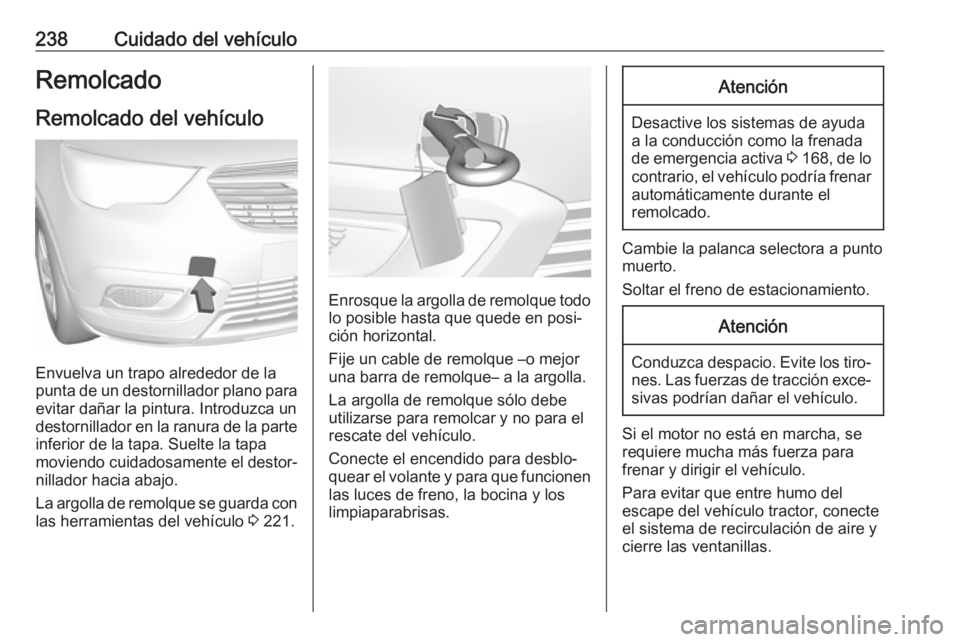

238Cuidado del vehículoRemolcado
Remolcado del vehículo
Envuelva un trapo alrededor de la
punta de un destornillador plano para
evitar dañar la pintura. Introduzca un
destornillador en la ranura de la parte inferior de la tapa. Suelte la tapa
moviendo cuidadosamente el destor‐
nillador hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 221.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque –o mejor
una barra de remolque– a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐ quear el volante y para que funcionen
las luces de freno, la bocina y los limpiaparabrisas.
Atención
Desactive los sistemas de ayuda
a la conducción como la frenada
de emergencia activa 3 168 , de lo
contrario, el vehículo podría frenar automáticamente durante el
remolcado.
Cambie la palanca selectora a punto muerto.
Soltar el freno de estacionamiento.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐
sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
