2019 OPEL CROSSLAND X Manual de Instrucciones (in Spanish)

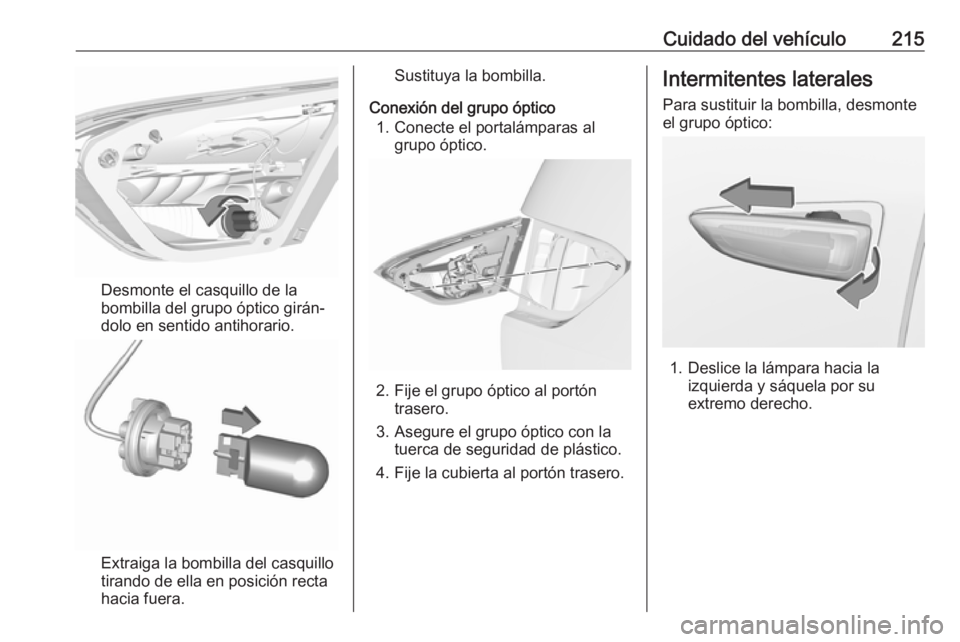

Cuidado del vehículo215
Desmonte el casquillo de la
bombilla del grupo óptico girán‐
dolo en sentido antihorario.
Extraiga la bombilla del casquillo
tirando de ella en posición recta
hacia fuera.
Sustituya la bombilla.
Conexión del grupo óptico 1. Conecte el portalámparas al grupo óptico.
2. Fije el grupo óptico al portóntrasero.
3. Asegure el grupo óptico con la tuerca de seguridad de plástico.
4. Fije la cubierta al portón trasero.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.

216Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada
como LED y no se puede cambiar. En
caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

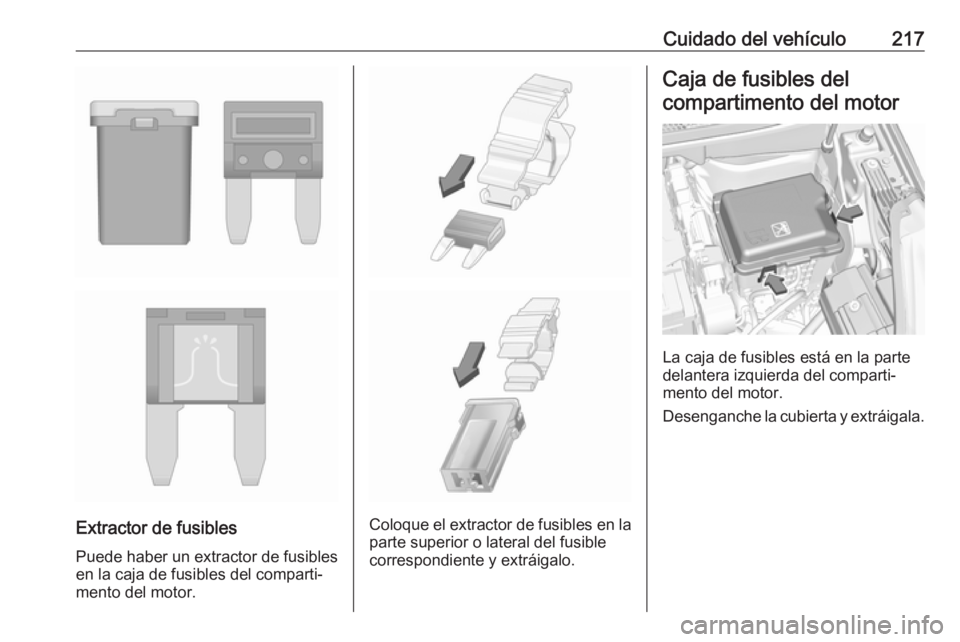

Cuidado del vehículo217
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

218Cuidado del vehículoN.ºCircuito1Sistema de climatización de
ventilador2–3Caja de fusibles de carrocería4–5Caja de fusibles del tablero de
instrumentos6Unidad de refrigeración del
motor7Módulo de control de la carro‐
ceríaN.ºCircuito8Bomba de combustible de
control del motor9Control electrónico del motor10Control electrónico del motor11Control electrónico del motor12Unidad de refrigeración del
motor13Módulo de control de la carro‐
cería14Sensor inteligente de la batería15–16Faros antiniebla17–18Luz de carretera derecha19Luz de carretera izquierda20Bomba de combustible de
control del motor21Motor de arranque22–N.ºCircuito23Motor de arranque24Gancho de remolque25Caja de fusibles del tablero de
instrumentos26Módulo de control del cambio27Módulo de control de la carro‐
cería28Módulo de control del motor29Limpiaparabrisas30Módulo de control de la carro‐
cería
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.

Cuidado del vehículo219Caja de fusibles del tablerode instrumentos
Caja de fusibles en el lado
izquierdo del tablero de
instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos. Desacople la cubierta
en el lateral y retire.
N.ºCircuito1Retrovisor interior / Sistema de
escape / Dirección asistida eléc‐
trica / Sensor del embrague /
LPG / Ajuste de retrovisores
exteriores / Carga inductiva2–3Enganche del remolque4Bocina5Bomba del lavaparabrisas
delantero / traseroN.ºCircuito6Bomba del lavaparabrisas
delantero / trasero7Volante térmico8Limpialuneta9–10Cierre centralizado11Cierre centralizado12Cuadro de instrumentos13Sistema de climatización / USB14OnStar15Cuadro de instrumentos /
Sistema de climatización16Freno / Motor de arranque /
Alimentación eléctrica de
reserva17Cuadro de instrumentos18Asistente de aparcamiento
avanzado

220Cuidado del vehículoN.ºCircuito19Módulo de columna superior /
Módulo de control del remolque20–21Sistema de alarma antirrobo /
Botón de arranque22Sensor de lluvia / Cámara23Módulo de puerta24Asistente de aparcamiento avanzado / Cámara / Infoentre‐
tenimiento25Airbag26Módulo de columna superior27Sistema de alarma antirrobo28–29Infoentretenimiento30–31Infoentretenimiento32Toma de corriente delantera33–N.ºCircuito34Retrovisores exteriores calefac‐
tados / Módulo de puerta35Cuadro de instrumentos /
Conmutador de las luces / Asis‐
tente de aparcamiento avan‐
zado / Módulo de control de
transmisión36Luces de cortesía / Luces en los parasoles / Luz de la guantera
Caja de fusibles en el lado
derecho del tablero de
instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa. Desmonte el
soporte.N.ºCircuito1Luneta térmica trasera2Retrovisores exteriores
térmicos3Elevalunas eléctrico delantero4Unidad de mando de la puerta
del conductor

Cuidado del vehículo221N.ºCircuito5Elevalunas eléctrico trasero6Asientos calefactados7–8Infoentretenimiento9–10Toma de corriente trasera11–12–Herramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
El gato, las herramientas, una correa para asegurar una rueda pinchada y
la argolla de remolque están en la
caja de herramientas en la pared
derecha del compartimento de carga.
Rueda de repuesto 3 231.
Vehículos sin rueda de repuesto
El destornillador y la argolla de remol‐
que se encuentran en una caja
debajo de la cubierta del piso en el
compartimento de carga.
Juego de reparación de neumáticos
3 227.

222Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 261.Designaciones de los
neumáticos
P. ej., 195/65 R 15 91 T195:anchura del neumático, en mm65:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat15:diámetro de la llanta, en pulga‐
das91:índice de carga; p. ej., 95 es
equivalente a 615 kgT:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 256.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de losneumáticos.
