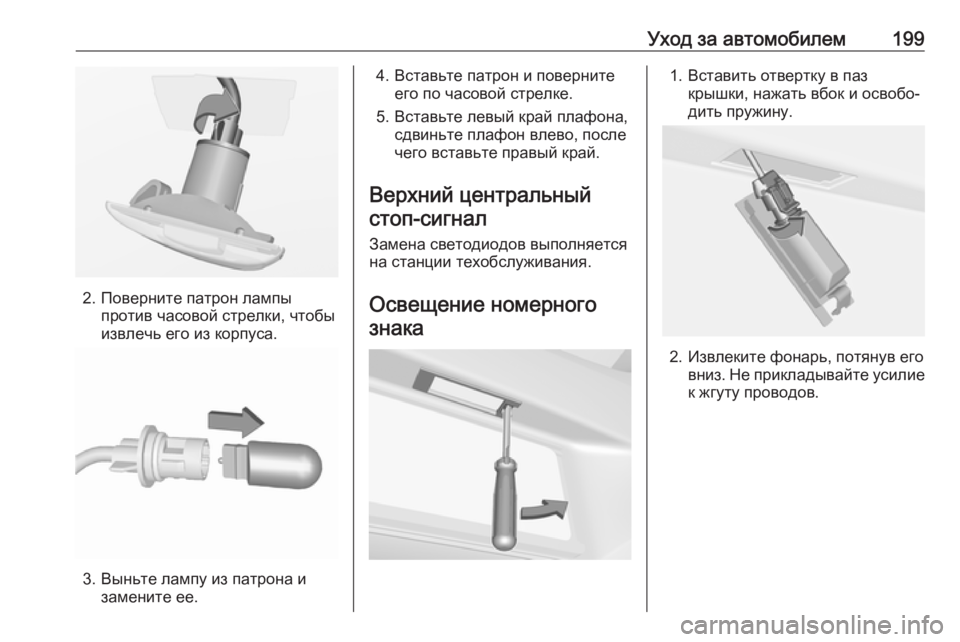

Уход за автомобилем199
2. Поверните патрон лампыпротив часовой стрелки, чтобы
извлечь его из корпуса.
3. Выньте лампу из патрона и замените ее.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Верхний центральный стоп-сигнал
Замена светодиодов выполняетсяна станции техобслуживания.
Освещение номерного знака1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Извлеките фонарь, потянув его вниз. Не прикладывайте усилие
к жгуту проводов.

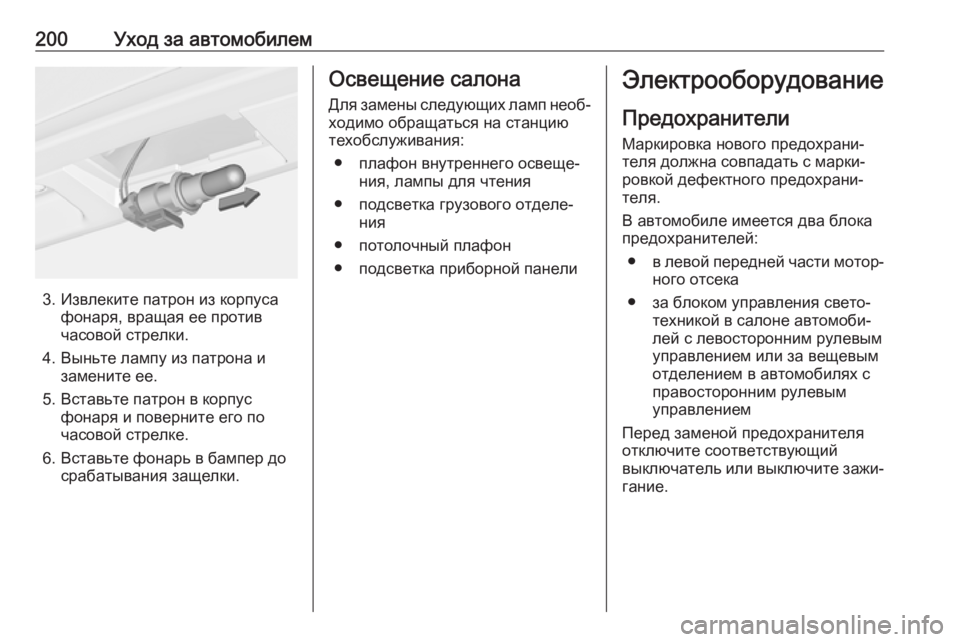

200Уход за автомобилем
3. Извлеките патрон из корпусафонаря, вращая ее против
часовой стрелки.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон в корпус фонаря и поверните его по
часовой стрелке.
6. Вставьте фонарь в бампер до срабатывания защелки.
Освещение салона
Для замены следующих ламп необ‐ ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● потолочный плафон
● подсветка приборной панелиЭлектрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в левой передней части мотор‐
ного отсека
● за блоком управления свето‐ техникой в салоне автомоби‐
лей с левосторонним рулевым управлением или за вещевым
отделением в автомобилях с
правосторонним рулевым
управлением
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.

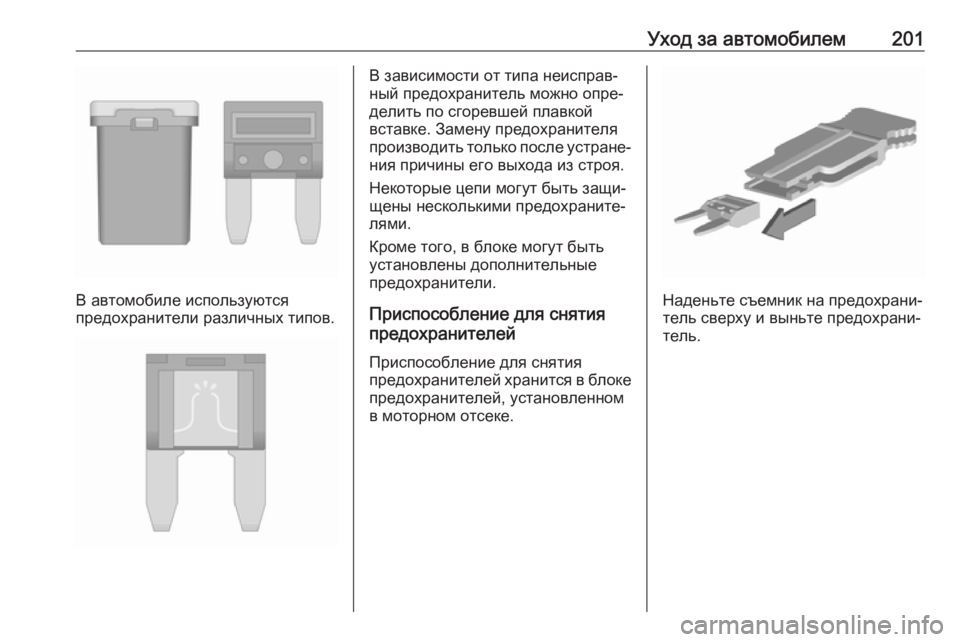

Уход за автомобилем201
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.

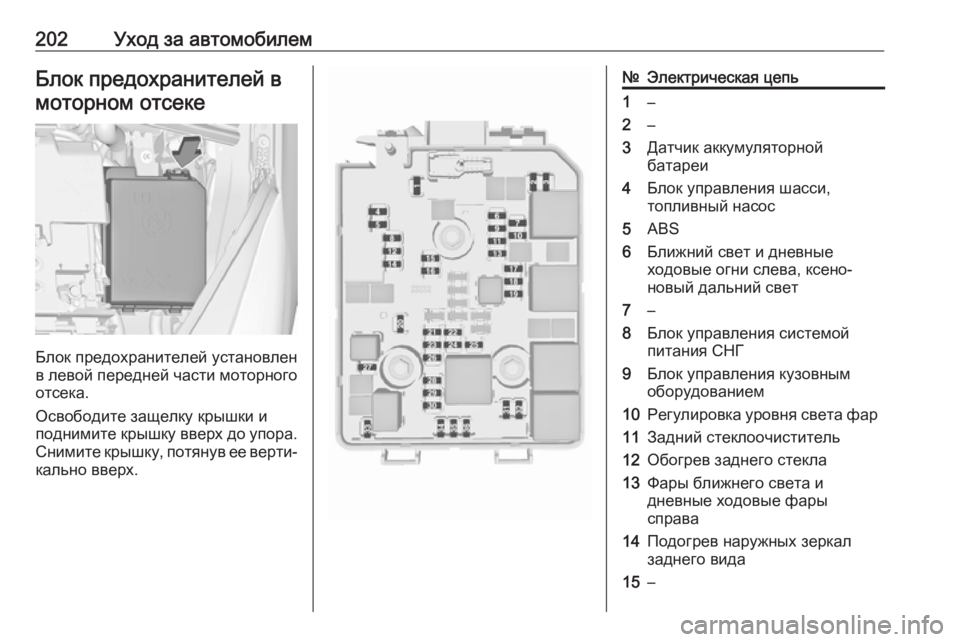

202Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.
№Электрическая цепь1–2–3Датчик аккумуляторной
батареи4Блок управления шасси,
топливный насос5ABS6Ближний свет и дневные
ходовые огни слева, ксено‐
новый дальний свет7–8Блок управления системой
питания СНГ9Блок управления кузовным
оборудованием10Регулировка уровня света фар11Задний стеклоочиститель12Обогрев заднего стекла13Фары ближнего света и
дневные ходовые фары
справа14Подогрев наружных зеркал
заднего вида15–

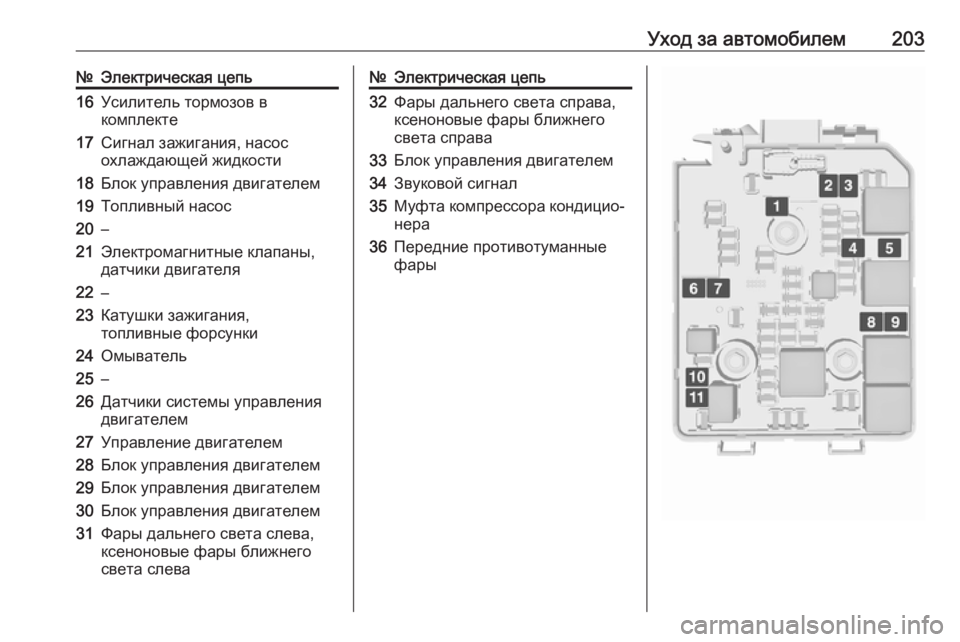

Уход за автомобилем203№Электрическая цепь16Усилитель тормозов в
комплекте17Сигнал зажигания, насос
охлаждающей жидкости18Блок управления двигателем19Топливный насос20–21Электромагнитные клапаны,
датчики двигателя22–23Катушки зажигания,
топливные форсунки24Омыватель25–26Датчики системы управления
двигателем27Управление двигателем28Блок управления двигателем29Блок управления двигателем30Блок управления двигателем31Фары дальнего света слева,
ксеноновые фары ближнего
света слева№Электрическая цепь32Фары дальнего света справа,
ксеноновые фары ближнего
света справа33Блок управления двигателем34Звуковой сигнал35Муфта компрессора кондицио‐ нера36Передние противотуманные
фары

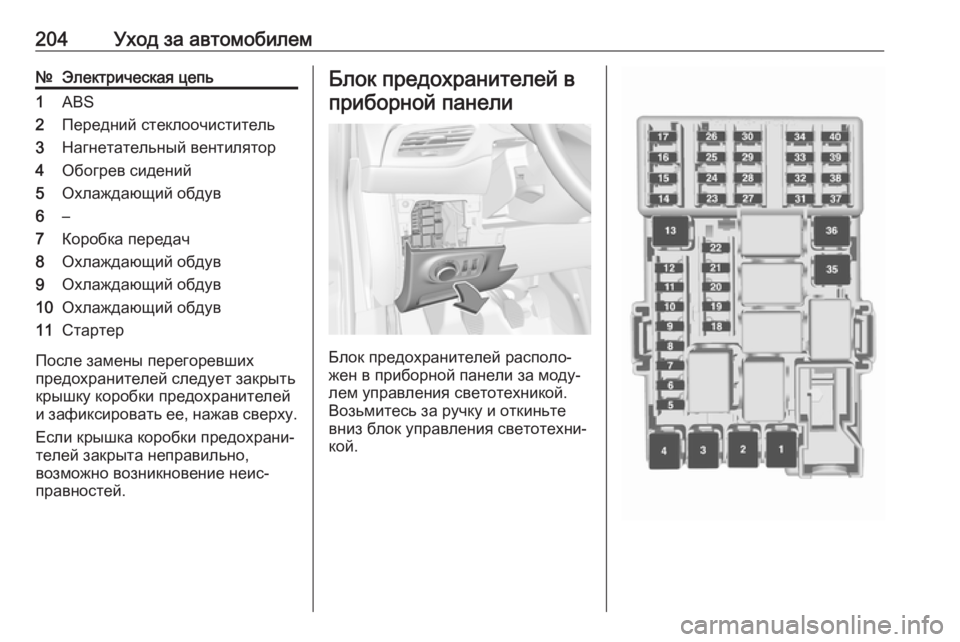

204Уход за автомобилем№Электрическая цепь1ABS2Передний стеклоочиститель3Нагнетательный вентилятор4Обогрев сидений5Охлаждающий обдув6–7Коробка передач8Охлаждающий обдув9Охлаждающий обдув10Охлаждающий обдув11Стартер
После замены перегоревших
предохранителей следует закрыть крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

Уход за автомобилем205№Электрическая цепь1–2–3Электрические стеклоподъем‐ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным
оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь№Электрическая цепь15Система подушек безопас‐
ности16Диагностическая колодка17Зажигание18Кондиционер19–20Система помощи при
парковке, датчик дождя,
передняя камера21Выключатель стоп-сигнала22Информационно-
развлекательная система23Индикация24–25Вспомогательный домкрат26Щиток приборов27–28–29–30–31Звуковой сигнал32–33Рулевое колесо с подогревом№Электрическая цепь34–35Комплект для ремонта шин36–37Задний стеклоочиститель38Прикуриватель39Электрические стеклоподъем‐
ники, дисплей АКПП40–

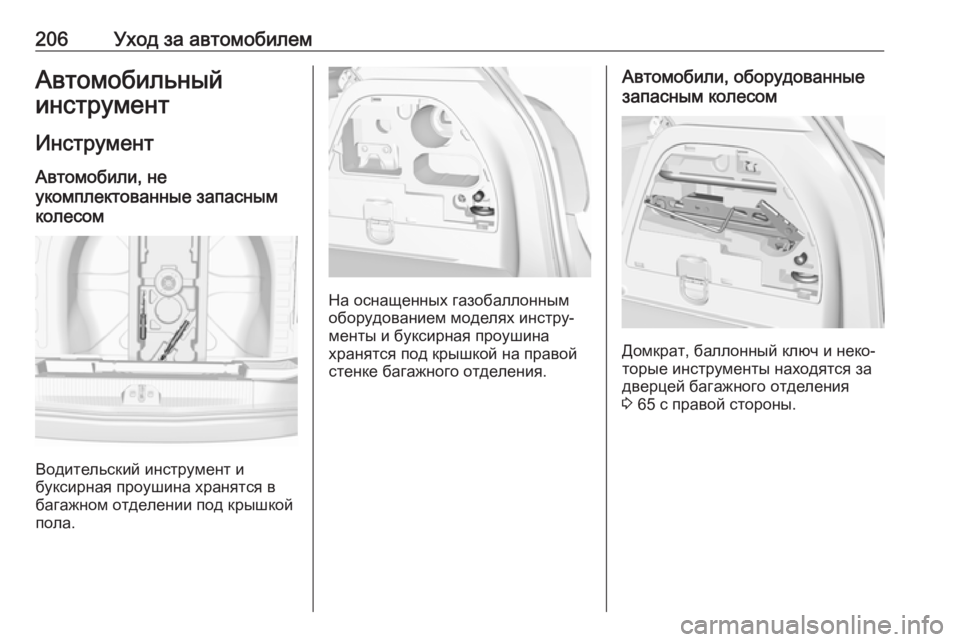

206Уход за автомобилемАвтомобильный
инструмент
Инструмент Автомобили, не
укомплектованные запасным
колесом
Водительский инструмент и
буксирная проушина хранятся в
багажном отделении под крышкой
пола.
На оснащенных газобаллонным
оборудованием моделях инстру‐
менты и буксирная проушина
хранятся под крышкой на правой
стенке багажного отделения.
Автомобили, оборудованные
запасным колесом
Домкрат, баллонный ключ и неко‐
торые инструменты находятся за дверцей багажного отделения
3 65 с правой стороны.
