2019 OPEL CORSA E Инструкция по эксплуатации (in Russian)

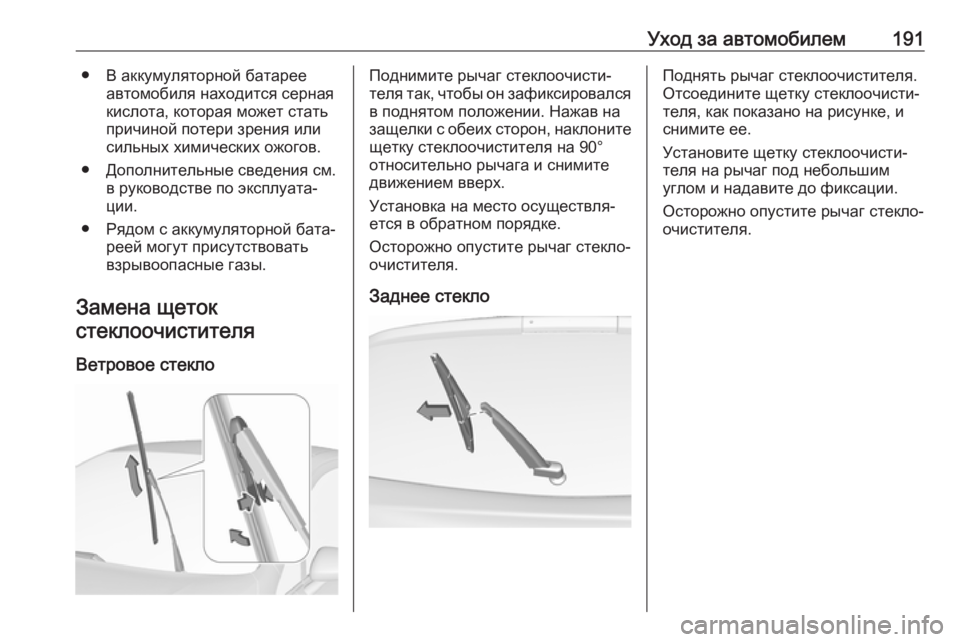

Уход за автомобилем191● В аккумуляторной батарееавтомобиля находится серная
кислота, которая может стать
причиной потери зрения или сильных химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Замена щеток
стеклоочистителя
Ветровое стеклоПоднимите рычаг стеклоочисти‐
теля так, чтобы он зафиксировался
в поднятом положении. Нажав на
защелки с обеих сторон, наклоните щетку стеклоочистителя на 90°
относительно рычага и снимите
движением вверх.
Установка на место осуществля‐
ется в обратном порядке.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стеклоПоднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

192Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами для габаритных огней, ближнего и дальнего света.
Габаритные огни / дневные
ходовые огни (1)
Ближний свет (2)
Дальний свет (3)
Передние указатели поворота
3 196.
Ближний свет
1. Поверните колпачок (2) против
часовой стрелки и извлеките
его.

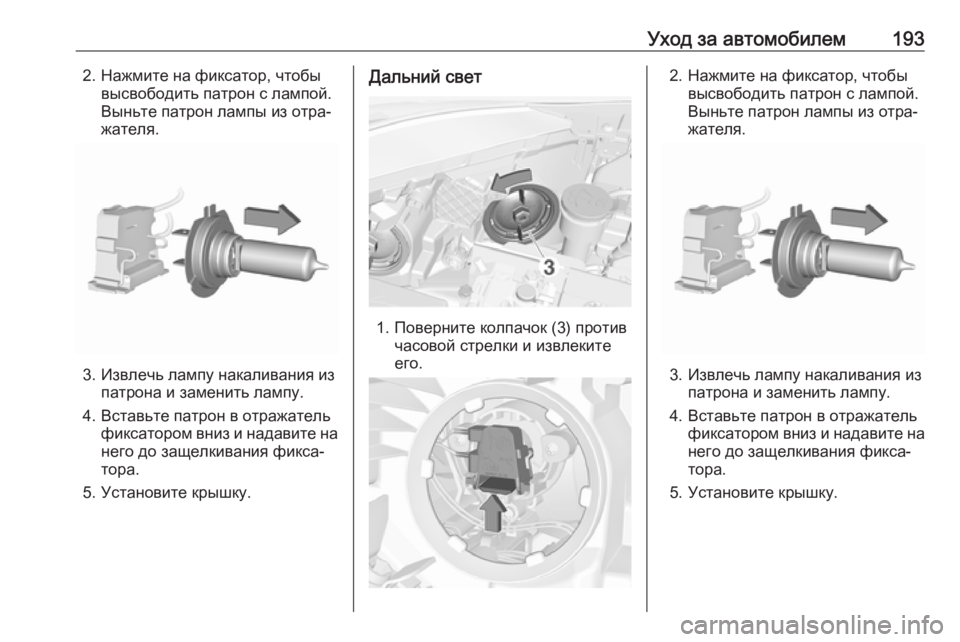

Уход за автомобилем1932. Нажмите на фиксатор, чтобывысвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вниз и надавите нанего до защелкивания фикса‐
тора.
5. Установите крышку.
Дальний свет
1. Поверните колпачок (3) против часовой стрелки и извлеките
его.
2. Нажмите на фиксатор, чтобы высвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вниз и надавите нанего до защелкивания фикса‐
тора.
5. Установите крышку.

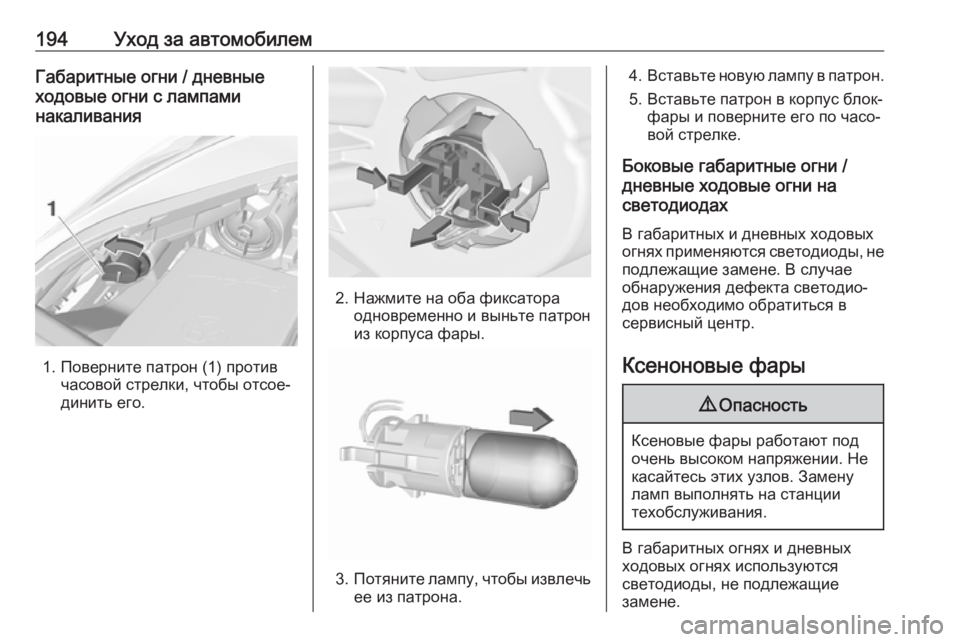

194Уход за автомобилемГабаритные огни / дневные
ходовые огни с лампами
накаливания
1. Поверните патрон (1) против часовой стрелки, чтобы отсое‐
динить его.
2. Нажмите на оба фиксатора одновременно и выньте патрон
из корпуса фары.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в корпус блок- фары и поверните его по часо‐
вой стрелке.
Боковые габаритные огни /
дневные ходовые огни на
светодиодах
В габаритных и дневных ходовых огнях применяются светодиоды, не подлежащие замене. В случае
обнаружения дефекта светодио‐
дов необходимо обратиться в
сервисный центр.
Ксеноновые фары9 Опасность
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Замену
ламп выполнять на станции
техобслуживания.
В габаритных огнях и дневных
ходовых огнях используются
светодиоды, не подлежащие
замене.

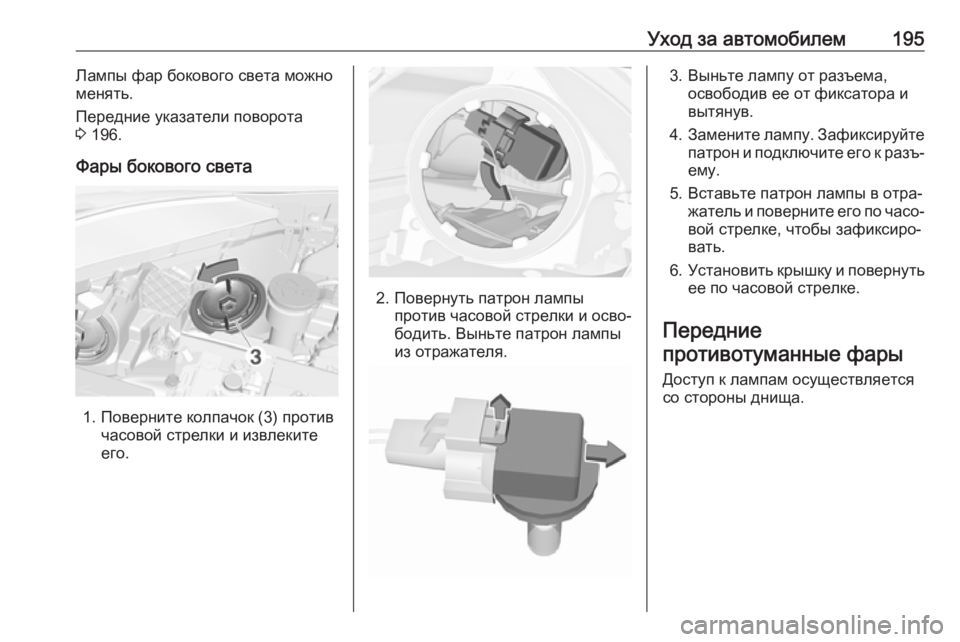

Уход за автомобилем195Лампы фар бокового света можно
менять.
Передние указатели поворота
3 196.
Фары бокового света
1. Поверните колпачок (3) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы против часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Выньте лампу от разъема, освободив ее от фиксатора и
вытянув.
4. Замените лампу. Зафиксируйте
патрон и подключите его к разъ‐
ему.
5. Вставьте патрон лампы в отра‐ жатель и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передние
противотуманные фары
Доступ к лампам осуществляется
со стороны днища.

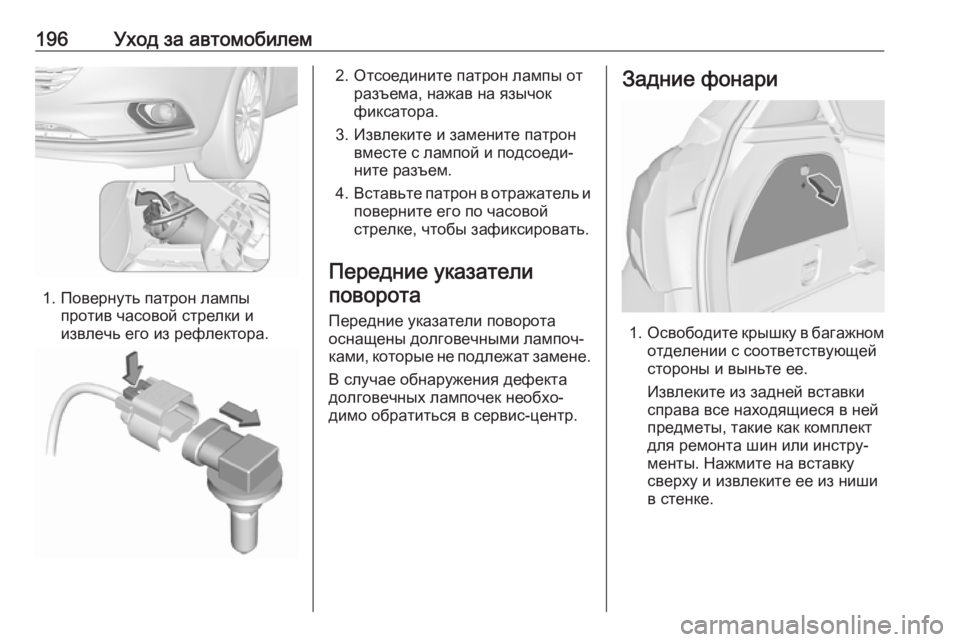

196Уход за автомобилем
1. Повернуть патрон лампыпротив часовой стрелки и
извлечь его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Передние указатели поворота
Передние указатели поворота
оснащены долговечными лампоч‐ ками, которые не подлежат замене.
В случае обнаружения дефекта
долговечных лампочек необхо‐
димо обратиться в сервис-центр.Задние фонари
1. Освободите крышку в багажном
отделении с соответствующей
стороны и выньте ее.
Извлеките из задней вставки
справа все находящиеся в ней
предметы, такие как комплект
для ремонта шин или инстру‐
менты. Нажмите на вставку
сверху и извлеките ее из ниши
в стенке.

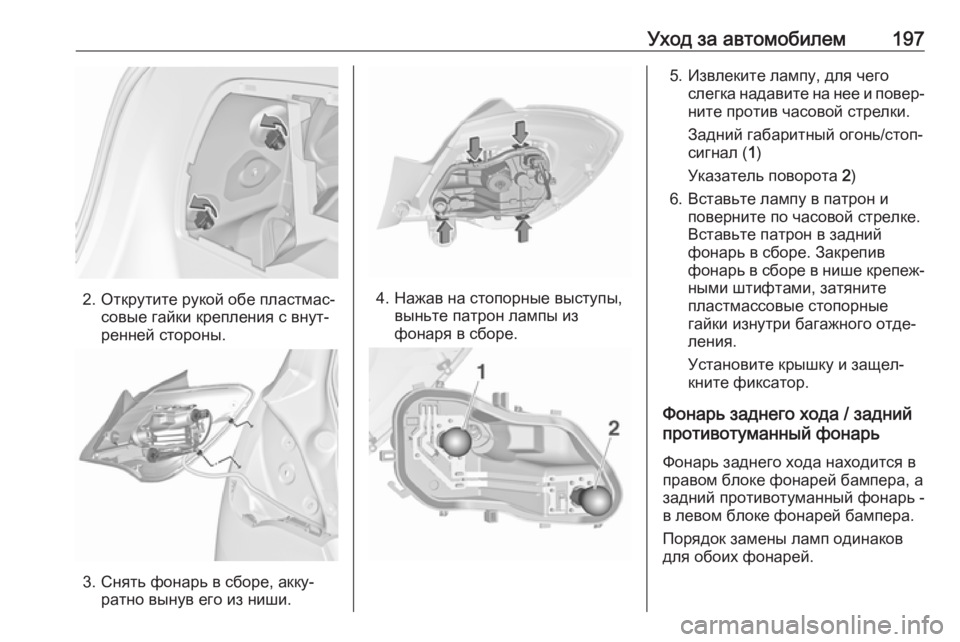

Уход за автомобилем197
2. Открутите рукой обе пластмас‐совые гайки крепления с внут‐
ренней стороны.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Нажав на стопорные выступы,выньте патрон лампы из
фонаря в сборе.
5. Извлеките лампу, для чего слегка надавите на нее и повер‐
ните против часовой стрелки.
Задний габаритный огонь/стоп-
сигнал ( 1)
Указатель поворота 2)
6. Вставьте лампу в патрон и поверните по часовой стрелке.
Вставьте патрон в задний
фонарь в сборе. Закрепив
фонарь в сборе в нише крепеж‐ ными штифтами, затяните
пластмассовые стопорные
гайки изнутри багажного отде‐
ления.
Установите крышку и защел‐
кните фиксатор.
Фонарь заднего хода / задний
противотуманный фонарь
Фонарь заднего хода находится в
правом блоке фонарей бампера, а
задний противотуманный фонарь -
в левом блоке фонарей бампера.
Порядок замены ламп одинаков
для обоих фонарей.

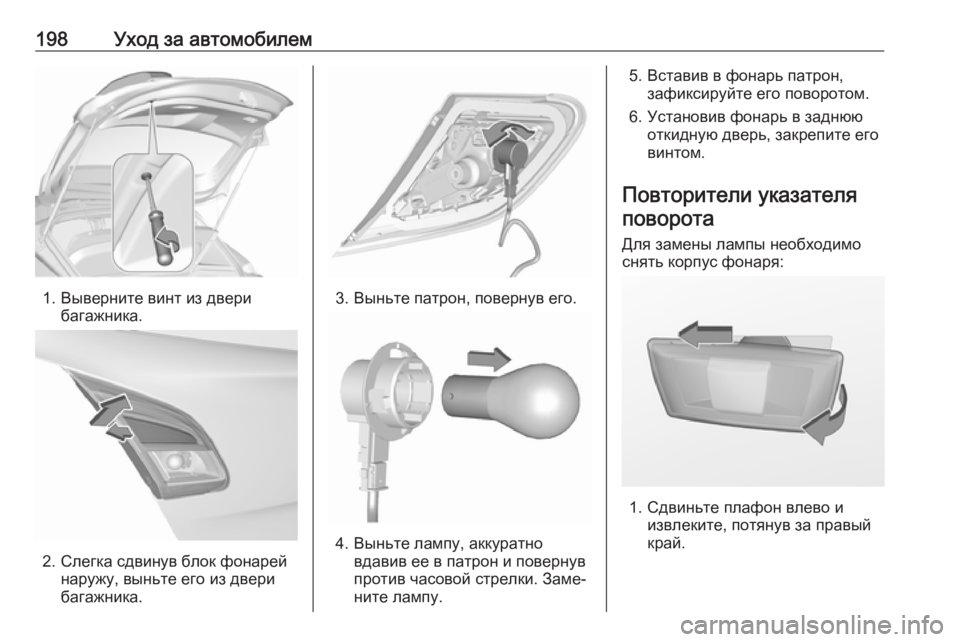

198Уход за автомобилем
1. Выверните винт из дверибагажника.
2. Слегка сдвинув блок фонарейнаружу, выньте его из двери
багажника.
3. Выньте патрон, повернув его.
4. Выньте лампу, аккуратно вдавив ее в патрон и повернув
против часовой стрелки. Заме‐
ните лампу.
5. Вставив в фонарь патрон, зафиксируйте его поворотом.
6. Установив фонарь в заднюю откидную дверь, закрепите еговинтом.
Повторители указателя поворота
Для замены лампы необходимо снять корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
