2019 OPEL ADAM Betriebsanleitung (in German)

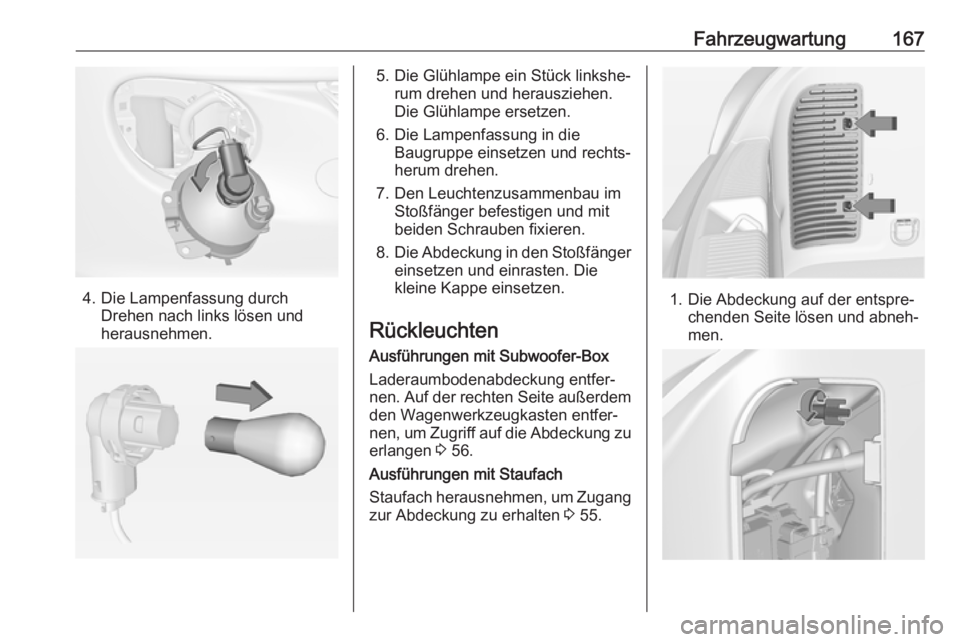

Fahrzeugwartung167
4. Die Lampenfassung durchDrehen nach links lösen und
herausnehmen.
5. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
6. Die Lampenfassung in die Baugruppe einsetzen und rechts‐herum drehen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Die Abdeckung in den Stoßfänger
einsetzen und einrasten. Die
kleine Kappe einsetzen.
Rückleuchten Ausführungen mit Subwoofer-Box
Laderaumbodenabdeckung entfer‐ nen. Auf der rechten Seite außerdem
den Wagenwerkzeugkasten entfer‐
nen, um Zugriff auf die Abdeckung zu erlangen 3 56.
Ausführungen mit Staufach
Staufach herausnehmen, um Zugang
zur Abdeckung zu erhalten 3 55.
1. Die Abdeckung auf der entspre‐
chenden Seite lösen und abneh‐
men.

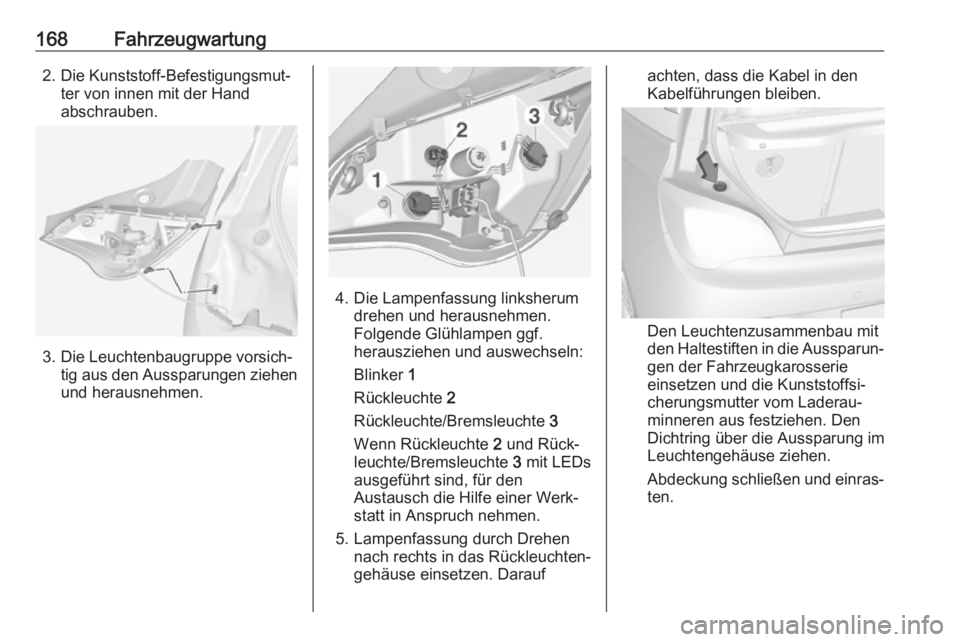

168Fahrzeugwartung2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung linksherum drehen und herausnehmen.
Folgende Glühlampen ggf.
herausziehen und auswechseln:
Blinker 1
Rückleuchte 2
Rückleuchte/Bremsleuchte 3
Wenn Rückleuchte 2 und Rück‐
leuchte/Bremsleuchte 3 mit LEDs
ausgeführt sind, für den Austausch die Hilfe einer Werk‐
statt in Anspruch nehmen.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Darauf
achten, dass die Kabel in den
Kabelführungen bleiben.
Den Leuchtenzusammenbau mit
den Haltestiften in die Aussparun‐
gen der Fahrzeugkarosserie
einsetzen und die Kunststoffsi‐
cherungsmutter vom Laderau‐
minneren aus festziehen. Den
Dichtring über die Aussparung im
Leuchtengehäuse ziehen.
Abdeckung schließen und einras‐ ten.

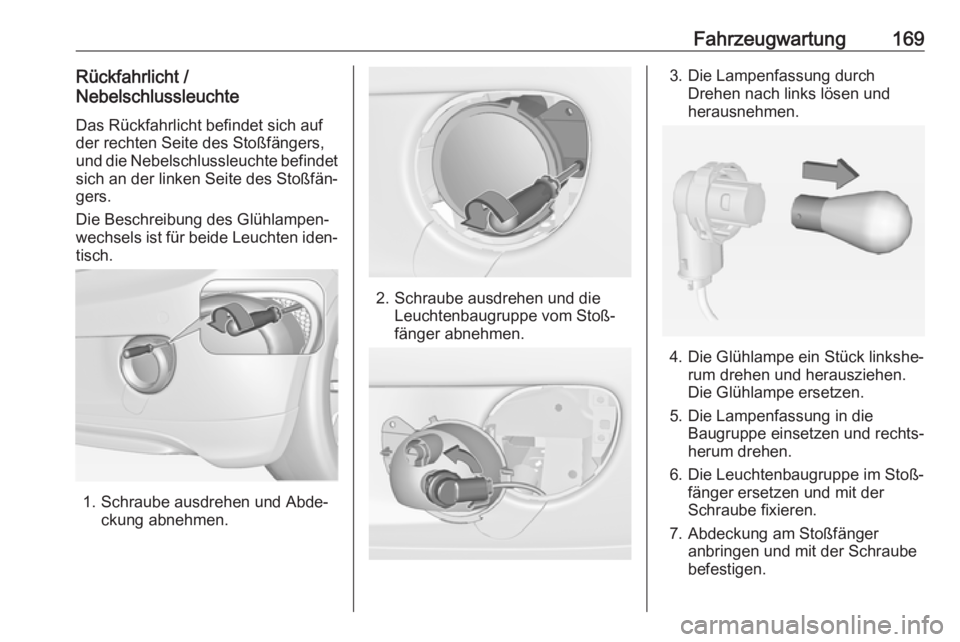

Fahrzeugwartung169Rückfahrlicht /
Nebelschlussleuchte
Das Rückfahrlicht befindet sich auf
der rechten Seite des Stoßfängers, und die Nebelschlussleuchte befindet sich an der linken Seite des Stoßfän‐
gers.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐ tisch.
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐fänger abnehmen.
3. Die Lampenfassung durch Drehen nach links lösen und
herausnehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Baugruppe einsetzen und rechts‐herum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger ersetzen und mit der
Schraube fixieren.
7. Abdeckung am Stoßfänger anbringen und mit der Schraubebefestigen.

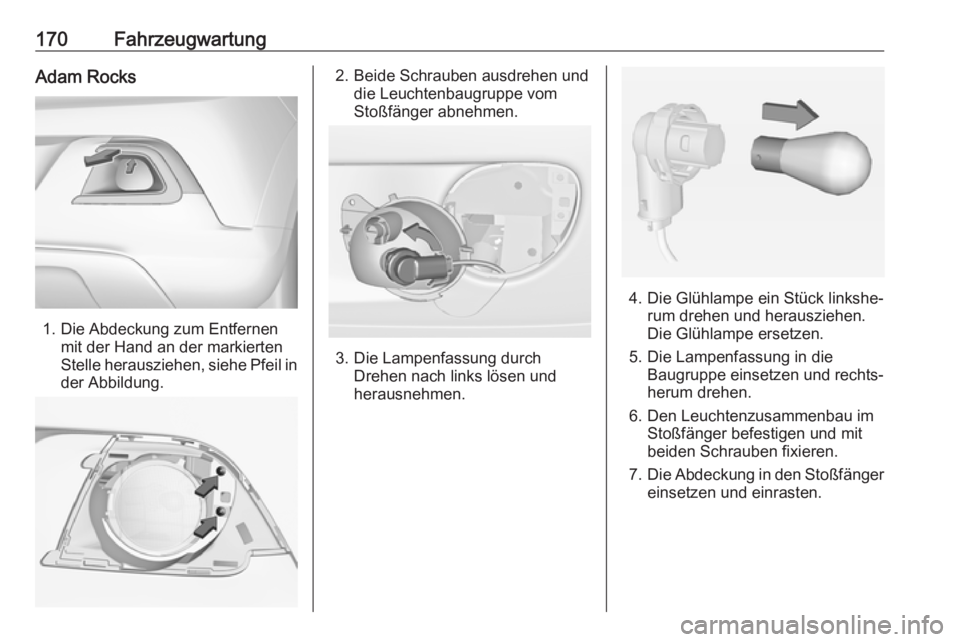

170FahrzeugwartungAdam Rocks
1. Die Abdeckung zum Entfernenmit der Hand an der markierten
Stelle herausziehen, siehe Pfeil in
der Abbildung.
2. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Drehen nach links lösen und
herausnehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Baugruppe einsetzen und rechts‐
herum drehen.
6. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
7. Die Abdeckung in den Stoßfänger
einsetzen und einrasten.

Fahrzeugwartung171Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.

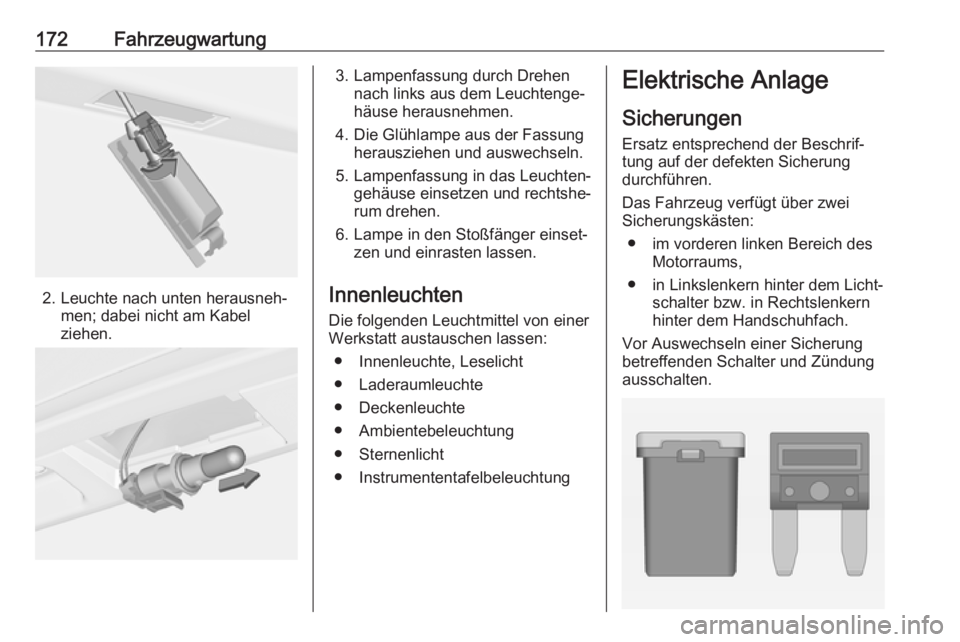

172Fahrzeugwartung
2. Leuchte nach unten herausneh‐men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Lampe in den Stoßfänger einset‐ zen und einrasten lassen.
Innenleuchten Die folgenden Leuchtmittel von einer
Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● Deckenleuchte
● Ambientebeleuchtung
● Sternenlicht
● InstrumententafelbeleuchtungElektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums,
● in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkernhinter dem Handschuhfach.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.

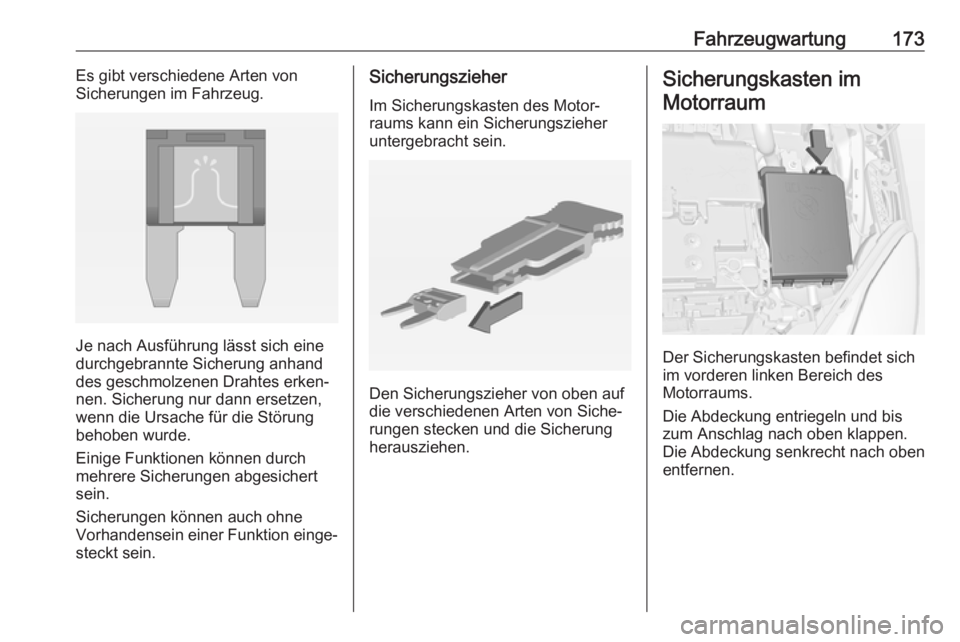

Fahrzeugwartung173Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

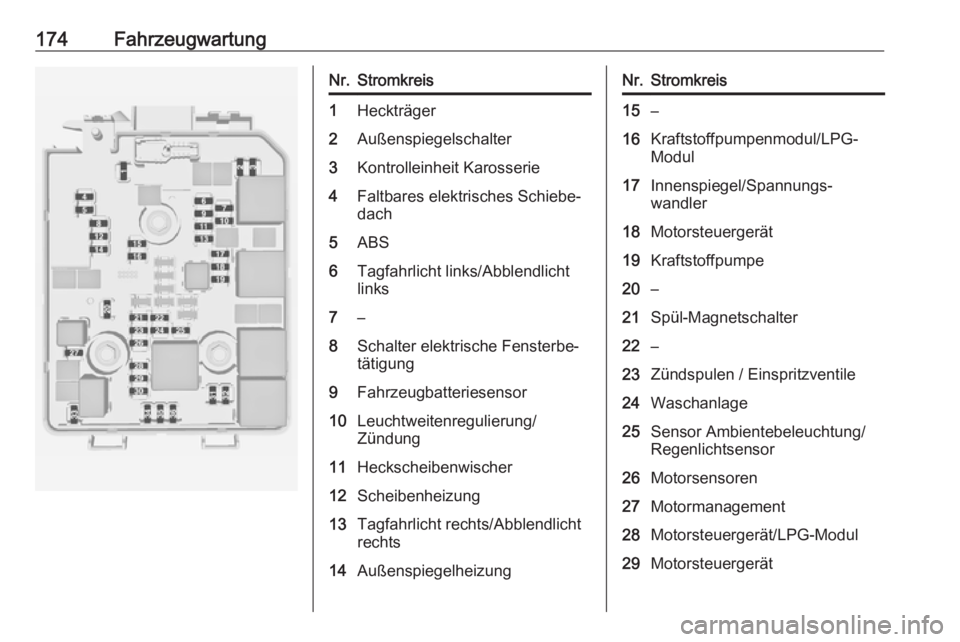

174FahrzeugwartungNr.Stromkreis1Heckträger2Außenspiegelschalter3Kontrolleinheit Karosserie4Faltbares elektrisches Schiebe‐
dach5ABS6Tagfahrlicht links/Abblendlicht
links7–8Schalter elektrische Fensterbe‐
tätigung9Fahrzeugbatteriesensor10Leuchtweitenregulierung/
Zündung11Heckscheibenwischer12Scheibenheizung13Tagfahrlicht rechts/Abblendlicht rechts14AußenspiegelheizungNr.Stromkreis15–16Kraftstoffpumpenmodul/LPG-
Modul17Innenspiegel/Spannungs‐
wandler18Motorsteuergerät19Kraftstoffpumpe20–21Spül-Magnetschalter22–23Zündspulen / Einspritzventile24Waschanlage25Sensor Ambientebeleuchtung/
Regenlichtsensor26Motorsensoren27Motormanagement28Motorsteuergerät/LPG-Modul29Motorsteuergerät
