Page 185 of 259
Грижи за автомобила183
4. Откачете и извадете цокъла накрушката като го завъртите
обратно на часовниковата
стрелка.
5. Извадете крушката като леко завъртите обратно начасовниковата стрелка и яизтеглите. Подменете
крушката.
6. Вкарайте контакта на крушката в блока и го завъртете по
часовниковата стрелка.
7. Закрепете комплекта на светлината в бронята и го
фиксирайте с двата винта.
8. Поставете и притиснете капака в бронята. Поставете малката
капачка.
Габаритни светлини Варианти с кутия за събуфер
Свалете покривалото на пода на
багажното отделение. От дясната
страна свалете и кутията с
инструменти, за да получите
достъп до покривалото 3 61.
Варианти с кутия за съхраняване
на вещи
Демонтирайте кутията за
съхранение, за да си осигурите
достъп до капака 3 60.
1. Освободете капака от
съответната страна и го
снемете.
Page 186 of 259
184Грижи за автомобила2. Развийте отвътре с ръкапластмасовата скрепителна
гайка.
3. Внимателно издърпайте комплекта на светлините от
вдлъбнатините и го извадете.
4. Завъртете крушката обратно на
часовниковата стрелка и я
извадете. Сменете крушката
като я изтеглите:
мигач 1
габаритна светлина 2
габаритна светлина/стоп-
светлина 3
Ако габаритна светлина 2 и
габаритна/стоп светлина 3 са
светодиодни, за смяна
потърсете помощта на сервиз.
5. Вкарайте и завъртете цокъла на крушките по часовниковата
стрелка в комплекта задни
светлини. Уверете се, че
проводниците остават в
кабелните канали.
Вкарайте комплекта на
светлините с фиксиращите
щифтове във вдлъбнатината на
каросерията на автомобила и
затегнете пластмасовата
фиксираща гайка от
вътрешната страна на
товарното отделение.
Дръпнете кръглата гарнитура
към отвора в корпуса на
лампата.
Затворете капака и го
застопорете.
Page 187 of 259

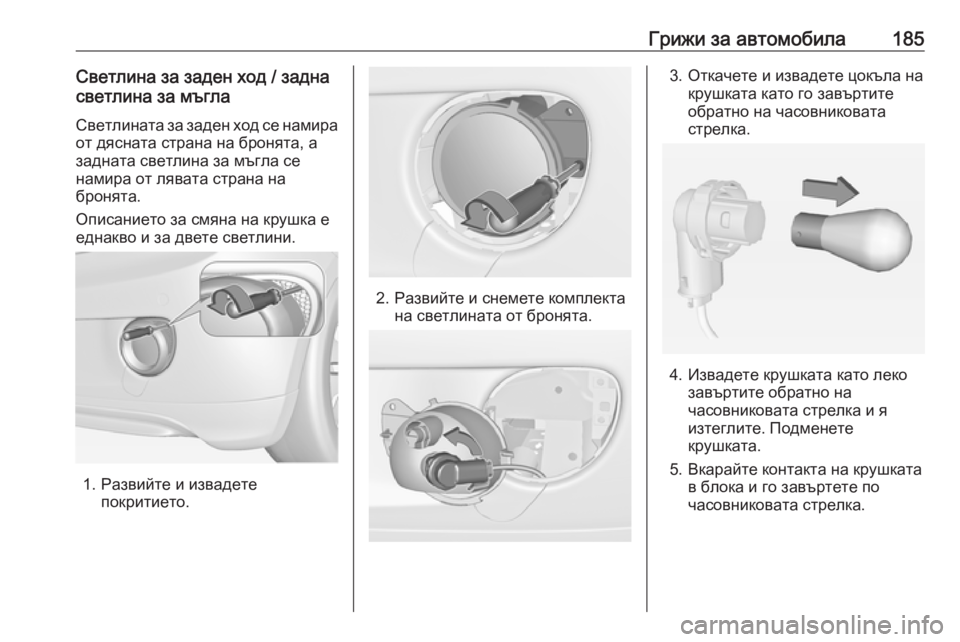

Грижи за автомобила185Светлина за заден ход / задна
светлина за мъгла
Светлината за заден ход се намира от дясната страна на бронята, а
задната светлина за мъгла се
намира от лявата страна на
бронята.
Описанието за смяна на крушка е
еднакво и за двете светлини.
1. Развийте и извадете покритието.
2. Развийте и снемете комплектана светлината от бронята.
3. Откачете и извадете цокъла на крушката като го завъртите
обратно на часовниковата
стрелка.
4. Извадете крушката като леко завъртите обратно начасовниковата стрелка и яизтеглите. Подменете
крушката.
5. Вкарайте контакта на крушката в блока и го завъртете по
часовниковата стрелка.
Page 188 of 259

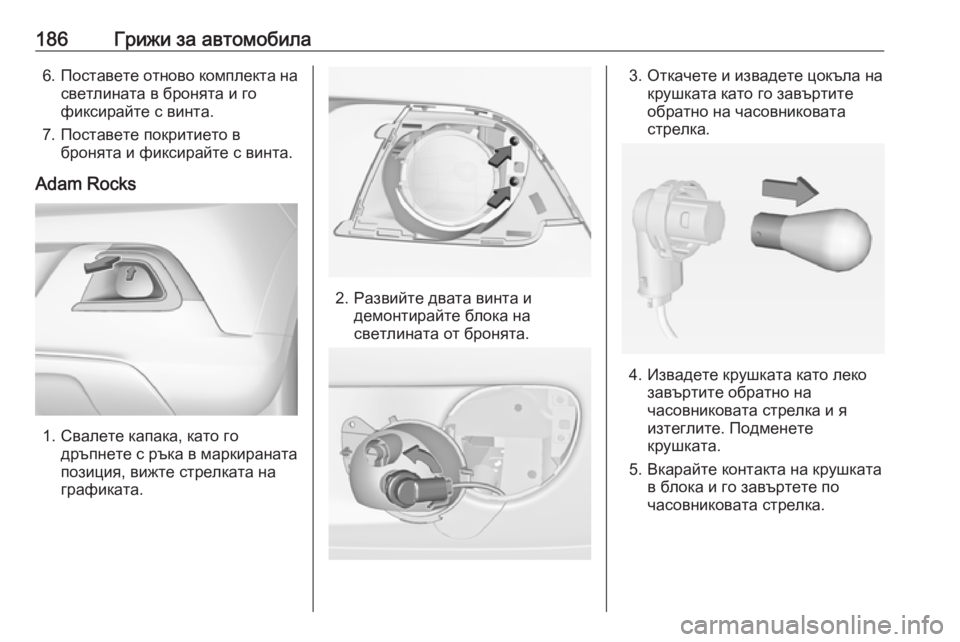

186Грижи за автомобила6.Поставете отново комплекта на
светлината в бронята и го
фиксирайте с винта.
7. Поставете покритието в бронята и фиксирайте с винта.
Adam Rocks
1. Свалете капака, като го дръпнете с ръка в маркираната
позиция, вижте стрелката на
графиката.
2. Развийте двата винта и демонтирайте блока на
светлината от бронята.
3. Откачете и извадете цокъла на крушката като го завъртите
обратно на часовниковата
стрелка.
4. Извадете крушката като леко завъртите обратно начасовниковата стрелка и яизтеглите. Подменете
крушката.
5. Вкарайте контакта на крушката в блока и го завъртете по
часовниковата стрелка.
Page 189 of 259

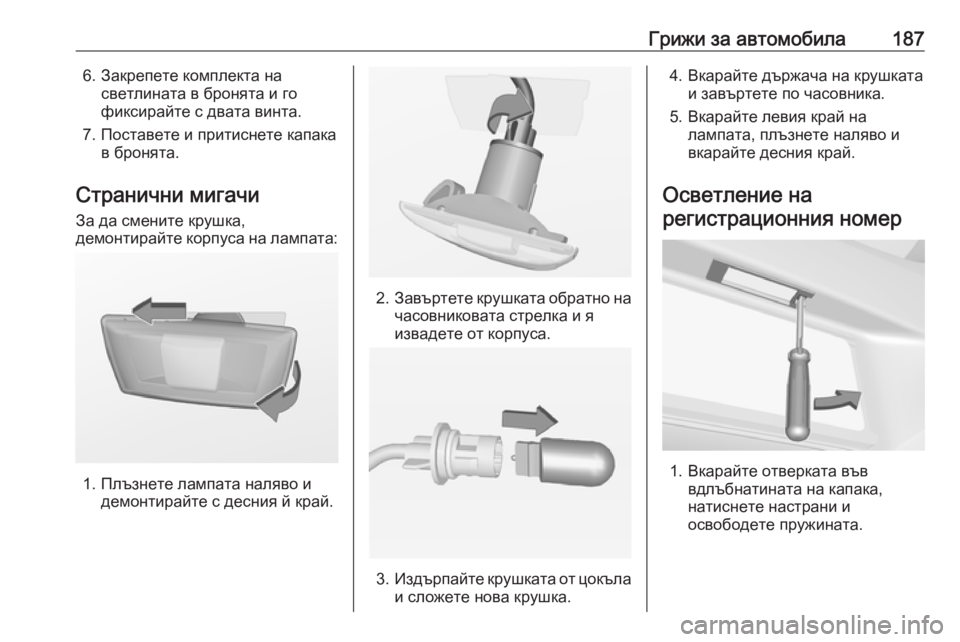

Грижи за автомобила1876. Закрепете комплекта насветлината в бронята и го
фиксирайте с двата винта.
7. Поставете и притиснете капака в бронята.
Странични мигачи
За да смените крушка,
демонтирайте корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.
2.Завъртете крушката обратно на
часовниковата стрелка и я
извадете от корпуса.
3. Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.
Осветление на регистрационния номер
1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
Page 190 of 259

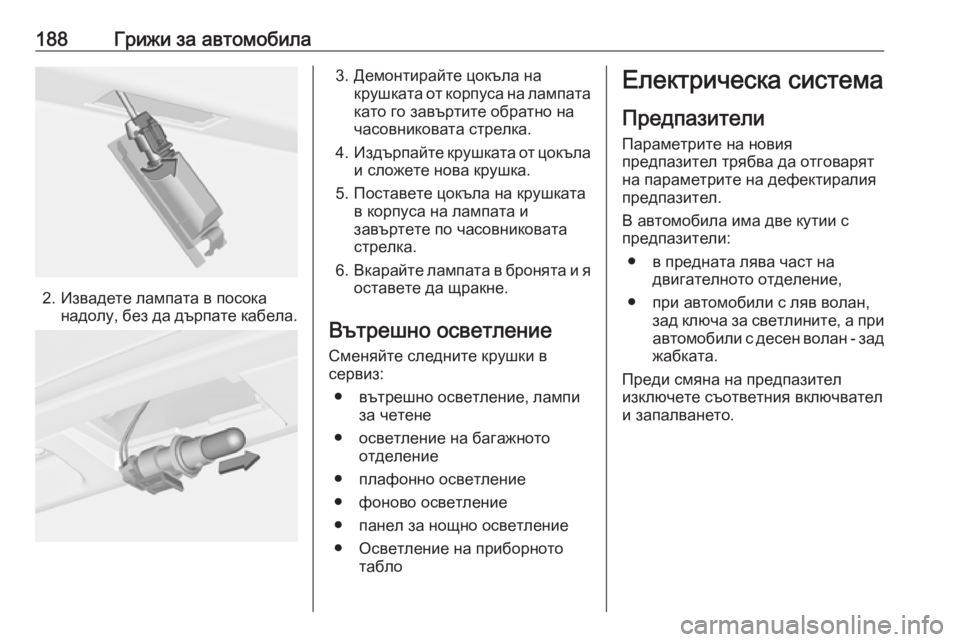

188Грижи за автомобила
2. Извадете лампата в посоканадолу, без да дърпате кабела.
3. Демонтирайте цокъла накрушката от корпуса на лампата
като го завъртите обратно на
часовниковата стрелка.
4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Поставете цокъла на крушката в корпуса на лампата и
завъртете по часовниковата
стрелка.
6. Вкарайте лампата в бронята и я
оставете да щракне.
Вътрешно осветление
Сменяйте следните крушки в
сервиз:
● вътрешно осветление, лампи за четене
● осветление на багажното отделение
● плафонно осветление
● фоново осветление
● панел за нощно осветление
● Осветление на приборното таблоЕлектрическа система
Предпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия предпазител.
В автомобила има две кутии с
предпазители:
● в предната лява част на двигателното отделение,
● при автомобили с ляв волан, зад ключа за светлините, а приавтомобили с десен волан - зад жабката.
Преди смяна на предпазител
изключете съответния включвател
и запалването.
Page 191 of 259

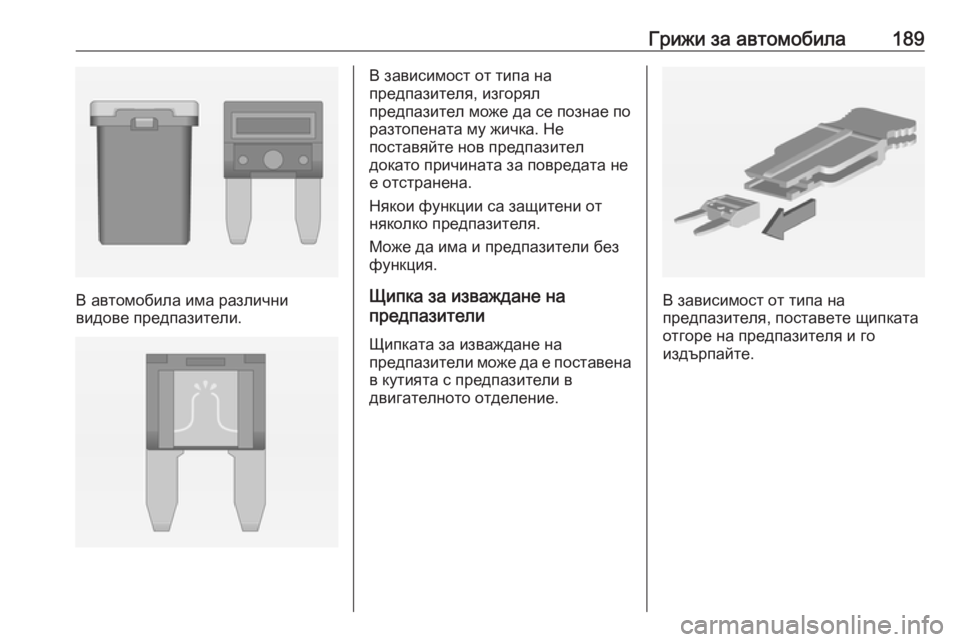

Грижи за автомобила189
В автомобила има различни
видове предпазители.
В зависимост от типа на
предпазителя, изгорял
предпазител може да се познае по
разтопената му жичка. Не
поставяйте нов предпазител
докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.
Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена
в кутията с предпазители в
двигателното отделение.
В зависимост от типа на
предпазителя, поставете щипката
отгоре на предпазителя и го
издърпайте.
Page 192 of 259
190Грижи за автомобилаКутия с предпазители вдвигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.
№Верига1Заден носач2Превключвател на външно
огледало3Контролен модул на каросе‐
рията4Сгъваем люк на покрива5ABS6Дневни светлини ляво / къси
светлини ляво7–8Превключвател за електри‐
чески прозорец9Сензор за акумулатора на
автомобила10Нивелиране на предни
фарове / Запалване11Задна чистачка12Премахване на запотяване на
стъклото13Дневни светлини дясно / къси
светлини дясно14Отопление на външно огле‐
дало
