Spia acustica
precedenza freno
Quando il pedale acceleratore e
il pedale freno vengono premuti
contemporaneamente durante la
marcia si attiva una spia acustica.
Premere solo il pedale freno.
Spia acustica di problema
al veicolo
Se si verifica uno dei problemi elencati
si seguito, si attiva una spia acustica.
Controllare l'informazione fornita dalla
spia indicazione sul quadro strumenti o
sul display centrale.
 Problema con il cambio automatico Aumento della temperatura interna
del cambio automatico
 Problema con M Hybrid Carenza di fluido freno Problema con il sensore livello
olio motore
 Problema con il freno di
stazionamento elettrico (EPB)
 Abbassamento della pressione
idraulica del motore
 Aumento della temperatura del
refrigerante motore
 Problema con il sistema motore
Spia acustica
posizione cambio
Una spia acustica si attiva con
continuità se la porta del conducente
viene aperta con la leva selettrice in
posizione diversa dalla posizione P.
Mettere la leva selettrice in posizione P
o chiudere la porta del conducente.
Spia acustica avviso
accensione non Off
(Con M Hybrid)
Una spia acustica si attiva con
continuità se la porta del conducente
viene aperta con la leva selettrice in
posizione diversa dalla posizione P
o N. Mettere la leva selettrice in
posizione P o N o chiudere la porta
del conducente.
Spia acustica i-stop*
 Se la porta del conducente viene
aperta mentre è in funzione l'arresto
automatico del motore, la spia
acustica si attiva per notificare
al conducente che è in funzione
l'arresto automatico del motore.
Si arresta quando la porta del
conducente viene chiusa.
 La spia acustica opera se si eseguono
le operazioni seguenti mentre è
in funzione l'arresto automatico
del motore. In quei casi, il motore
non si riavvia automaticamente per
garantire sicurezza. Avviare il motore
nel modo normale.
 (Cambio manuale)
Con leva del cambio in posizione
diversa dalla folle, la cintura di
sicurezza del conducente viene
slacciata e la porta del conducente
viene aperta.
 (Cambio automatico)
Con leva selettrice in posizione D
o M (non in modo di seconda
marcia fissa), la cintura di sicurezza
del conducente viene slacciata e la
porta del conducente viene aperta.
*Alcuni modelli.7-41
In caso di guasto
Segnalazioni luminose e spie acustiche
7

 In retromarcia
La spia acustica monitoraggio punto
cieco (spia acustica BSM) viene attivata
quando esiste un rischio di collisione
con un veicolo in avvicinamento
da dietro sui lati sinistro e destro
del veicolo.
Spia acustica cambio corsia*
Mentre è operativo, se il sistema
determina che il veicolo possa deviare
dalla sua corsia di marcia, fa suonare
una spia acustica.
NOTA
Il volume della spia acustica
sistema segnalazione cambio corsia
(spia acustica LDWS) è variabile.
Vedi la sezione Impostazioni nel
Manuale di Uso e Manutenzione
di MZD Connect.
Spie sistema regolatore
di velocità con sensore
radar Mazda (Spie
sistema MRCC)*
Le spie del sistema regolatore di velocità
con sensore radar Mazda (sistema
MRCC) notificano al conducente la
presenza di malfunzionamenti nel
sistema e le avvertenze riguardanti
l'utilizzo laddove necessario.
Controllare basandosi sul
segnale acustico.
Spia acustica
Cosa controllare
Mentre il regolatore di
velocità con sensore
radar Mazda (MRCC)
è operativo, un
segnale acustico viene
emesso per 1 volta La velocità del
veicolo è scesa
sotto i 25 km/h
per cui il sistema
regolatore di
velocità con
sensore radar
Mazda (sistema
MRCC) è stato
annullato.
Durante la guida viene
emesso un segnale
acustico per 5 volte Il veicolo è troppo
vicino al veicolo
che sta davanti.
Verificare che vi
siano le necessarie
condizioni di
sicurezza, quindi
rallentare.
Mentre il regolatore di
velocità con sensore
radar Mazda (MRCC) è
operante, viene emessa
una segnalazione
acustica e il display
multinformazioni
indica che c'è un
problema con il
sistema regolatore
di velocità con
sensore radar Mazda
(sistema MRCC).
Può essere
l'indicazione di un
malfunzionamento
del sistema.
Far controllare
il veicolo da
un riparatore
specializzato; noi
raccomandiamo
di rivolgersi ad
un Riparatore
Autorizzato Mazda.
Spie sistema regolatore di
velocità con sensore radar
Mazda con funzione Stop &
Go (Spie sistema MRCC
con funzione Stop & Go)*
Le spie del sistema regolatore di
velocità con sensore radar Mazda
con funzione Stop & Go (sistema
MRCC con funzione Stop & Go )
notificano al conducente la presenza di
problemi nel sistema e le precauzioni
da adottare nell'utilizzo laddove
necessario. Controlli da effettuare
dopo che la spia acustica ha suonato.
*Alcuni modelli.7-43
In caso di guasto
Segnalazioni luminose e spie acustiche
7

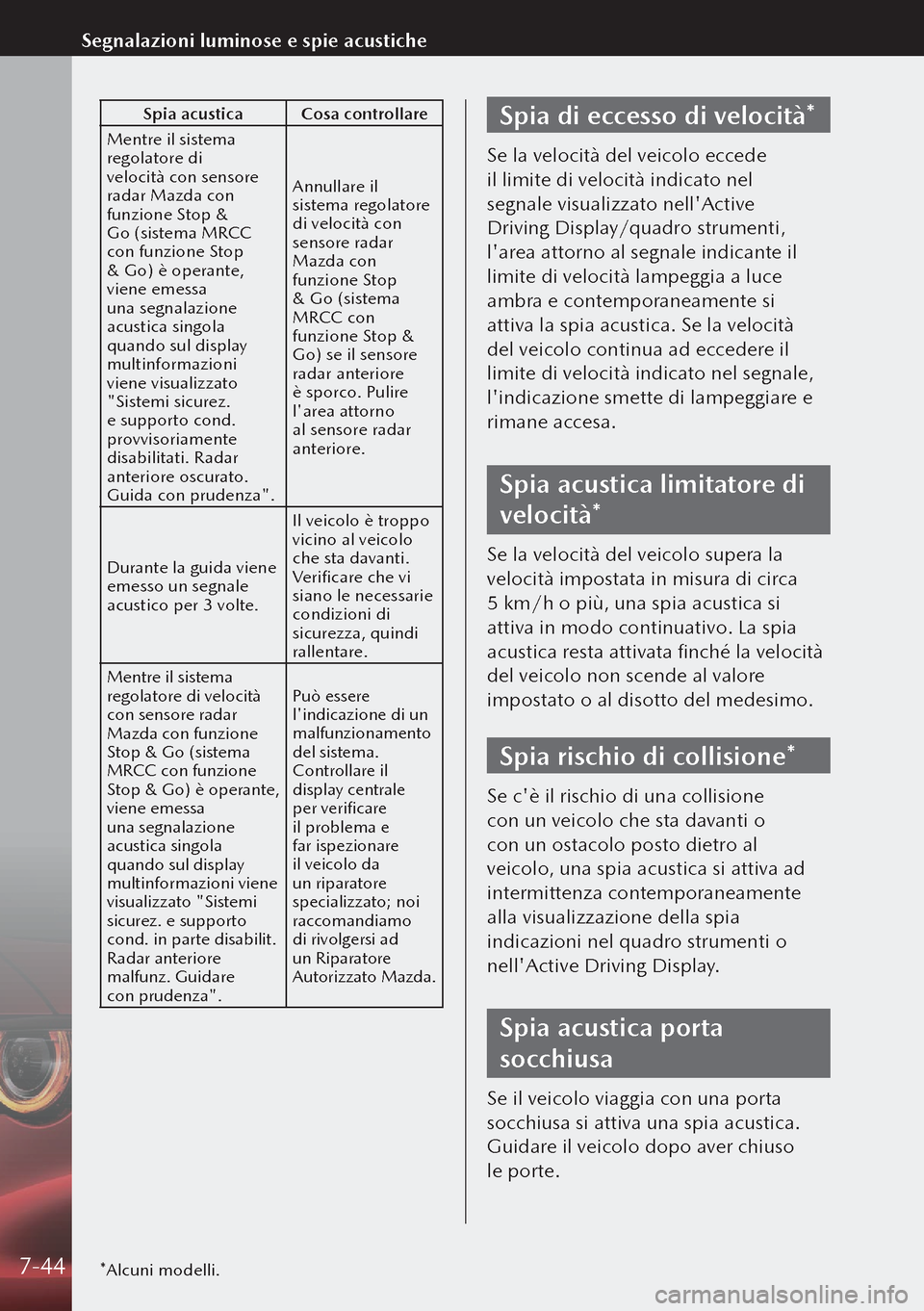

Spia acusticaCosa controllare
Mentre il sistema
regolatore di
velocità con sensore
radar Mazda con
funzione Stop &
Go (sistema MRCC
con funzione Stop
& Go) è operante,
viene emessa
una segnalazione
acustica singola
quando sul display
multinformazioni
viene visualizzato
"Sistemi sicurez.
e supporto cond.
provvisoriamente
disabilitati. Radar
anteriore oscurato.
Guida con prudenza". Annullare il
sistema regolatore
di velocità con
sensore radar
Mazda con
funzione Stop
& Go (sistema
MRCC con
funzione Stop &
Go) se il sensore
radar anteriore
è sporco. Pulire
l'area attorno
al sensore radar
anteriore.
Durante la guida viene
emesso un segnale
acustico per 3 volte. Il veicolo è troppo
vicino al veicolo
che sta davanti.
Verificare che vi
siano le necessarie
condizioni di
sicurezza, quindi
rallentare.
Mentre il sistema
regolatore di velocità
con sensore radar
Mazda con funzione
Stop & Go (sistema
MRCC con funzione
Stop & Go) è operante,
viene emessa
una segnalazione
acustica singola
quando sul display
multinformazioni viene
visualizzato "Sistemi
sicurez. e supporto
cond. in parte disabilit.
Radar anteriore
malfunz. Guidare
con prudenza".
Può essere
l'indicazione di un
malfunzionamento
del sistema.
Controllare il
display centrale
per verificare
il problema e
far ispezionare
il veicolo da
un riparatore
specializzato; noi
raccomandiamo
di rivolgersi ad
un Riparatore
Autorizzato Mazda.
Spia di eccesso di velocità*
Se la velocità del veicolo eccede
il limite di velocità indicato nel
segnale visualizzato nell'Active
Driving Display/quadro strumenti,
l'area attorno al segnale indicante il
limite di velocità lampeggia a luce
ambra e contemporaneamente si
attiva la spia acustica. Se la velocità
del veicolo continua ad eccedere il
limite di velocità indicato nel segnale,
l'indicazione smette di lampeggiare e
rimane accesa.
Spia acustica limitatore di
velocità*
Se la velocità del veicolo supera la
velocità impostata in misura di circa
5 km/h o più, una spia acustica si
attiva in modo continuativo. La spia
acustica resta attivata finché la velocità
del veicolo non scende al valore
impostato o al disotto del medesimo.
Spia rischio di collisione*
Se c'è il rischio di una collisione
con un veicolo che sta davanti o
con un ostacolo posto dietro al
veicolo, una spia acustica si attiva ad
intermittenza contemporaneamente
alla visualizzazione della spia
indicazioni nel quadro strumenti o
nell'Active Driving Display.
Spia acustica porta
socchiusa
Se il veicolo viaggia con una porta
socchiusa si attiva una spia acustica.
Guidare il veicolo dopo aver chiuso
le porte.
*Alcuni modelli.7-44
Segnalazioni luminose e spie acustiche

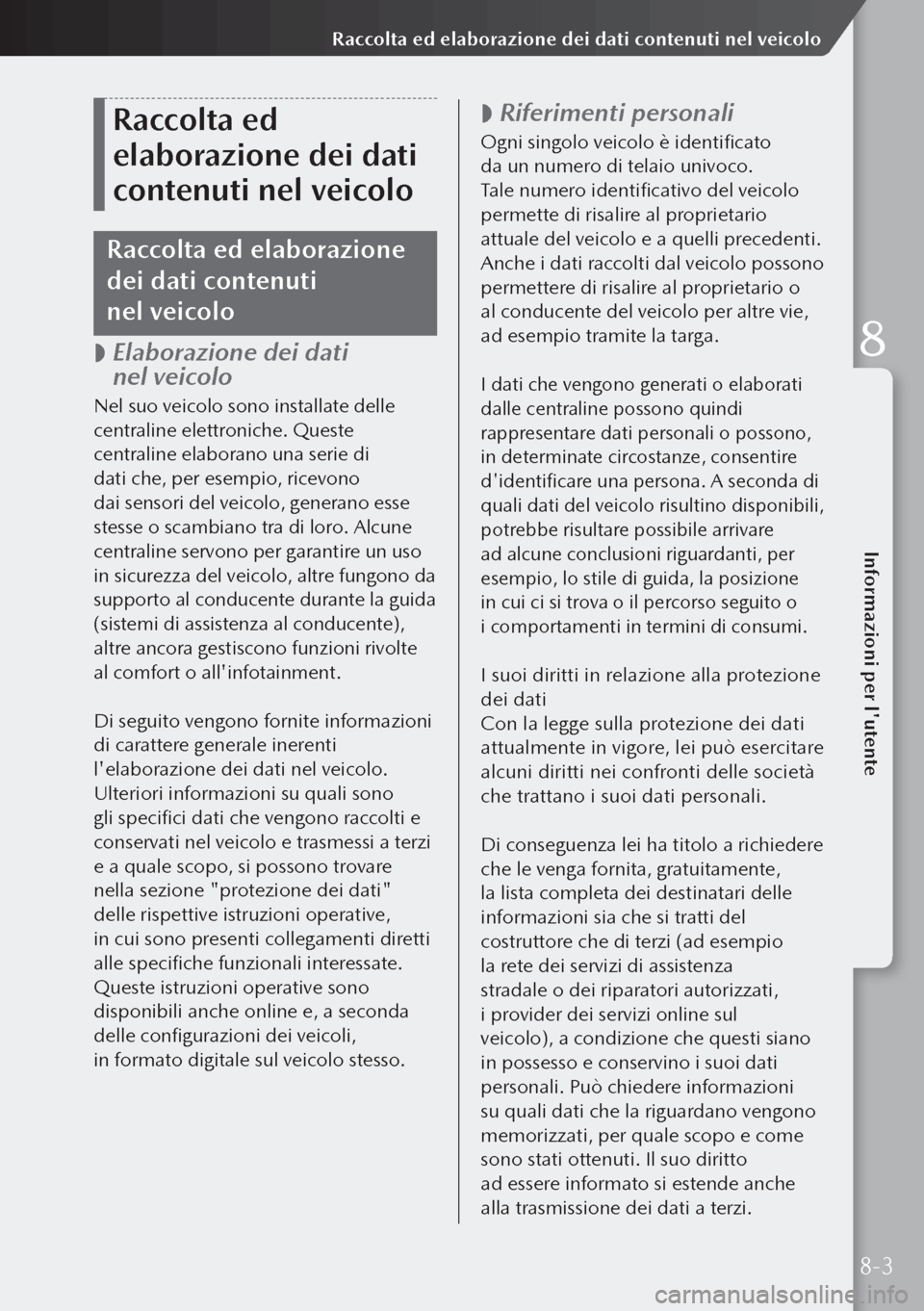

Raccolta ed
elaborazione dei dati
contenuti nel veicolo
Raccolta ed elaborazione
dei dati contenuti
nel veicolo

 Elaborazione dei dati
nel veicolo
Nel suo veicolo sono installate delle
centraline elettroniche. Queste
centraline elaborano una serie di
dati che, per esempio, ricevono
dai sensori del veicolo, generano esse
stesse o scambiano tra di loro. Alcune
centraline servono per garantire un uso
in sicurezza del veicolo, altre fungono da
supporto al conducente durante la guida
(sistemi di assistenza al conducente),
altre ancora gestiscono funzioni rivolte
al comfort o all'infotainment.
Di seguito vengono fornite informazioni
di carattere generale inerenti
l'elaborazione dei dati nel veicolo.
Ulteriori informazioni su quali sono
gli specifici dati che vengono raccolti e
conservati nel veicolo e trasmessi a terzi
e a quale scopo, si possono trovare
nella sezione "protezione dei dati"
delle rispettive istruzioni operative,
in cui sono presenti collegamenti diretti
alle specifiche funzionali interessate.
Queste istruzioni operative sono
disponibili anche online e, a seconda
delle configurazioni dei veicoli,
in formato digitale sul veicolo stesso.

 Riferimenti personali
Ogni singolo veicolo è identificato
da un numero di telaio univoco.
Tale numero identificativo del veicolo
permette di risalire al proprietario
attuale del veicolo e a quelli precedenti.
Anche i dati raccolti dal veicolo possono
permettere di risalire al proprietario o
al conducente del veicolo per altre vie,
ad esempio tramite la targa.
I dati che vengono generati o elaborati
dalle centraline possono quindi
rappresentare dati personali o possono,
in determinate circostanze, consentire
d'identificare una persona. A seconda di
quali dati del veicolo risultino disponibili,
potrebbe risultare possibile arrivare
ad alcune conclusioni riguardanti, per
esempio, lo stile di guida, la posizione
in cui ci si trova o il percorso seguito o
i comportamenti in termini di consumi.
I suoi diritti in relazione alla protezione
dei dati
Con la legge sulla protezione dei dati
attualmente in vigore, lei può esercitare
alcuni diritti nei confronti delle società
che trattano i suoi dati personali.
Di conseguenza lei ha titolo a richiedere
che le venga fornita, gratuitamente,
la lista completa dei destinatari delle
informazioni sia che si tratti del
costruttore che di terzi (ad esempio
la rete dei servizi di assistenza
stradale o dei riparatori autorizzati,
i provider dei servizi online sul
veicolo), a condizione che questi siano
in possesso e conservino i suoi dati
personali. Può chiedere informazioni
su quali dati che la riguardano vengono
memorizzati, per quale scopo e come
sono stati ottenuti. Il suo diritto
ad essere informato si estende anche
alla trasmissione dei dati a terzi.
8-3
Informazioni per l'utente
Raccolta ed elaborazione dei dati contenuti nel veicolo
8

Per maggiori informazioni sui diritti
da esercitare nel rapporto con Mazda
(per esempio il diritto a ottenere la
cancellazione o la modifica dei dati),
fare riferimento all'informativa sulla
privacy pubblicata sul sito web Mazda
specifico per il suo paese, dove vengono
forniti anche i dettagli dei contatti.
I dati che vengono memorizzati
esclusivamente in locale sul veicolo si
possono leggere con l'assistenza di un
esperto, ad esempio presso un'officina,
dietro pagamento laddove richiesto.
Requisiti legali relativi alla divulgazione
dei dati
In base a quanto previsto dalle
normative attualmente in vigore,
i costruttori sono obbligati a trasmettere
le informazioni in loro possesso alle
autorità pubbliche nella misura richiesta
di volta in volta (ad esempio in caso
di indagini su un evento criminoso).
In casi speciali, alle autorità pubbliche
è anche consentito di leggere i dati dai
veicoli quando ciò rientra nell'ambito
della legge vigente. Per esempio, in
caso d'incidente si possono leggere le
informazioni della centralina airbag per
chiarire le circostanze dell'incidente
medesimo.
Dati operativi del veicolo
Le centraline elaborano i dati per
gestire il funzionamento del veicolo.Questi includono, a titolo
esemplificativo, ma non esaustivo:

informazioni sullo stato del veicolo
(ad esempio velocità, decelerazione,
accelerazione laterale, velocità delle
ruote, indicatore di utilizzo della
cintura di sicurezza),
 condizioni ambientali (ad esempio
temperatura, sensore pioggia,
sensore distanza).
Questi dati sono generalmente volatili
per cui non rimangono memorizzati
oltre il periodo operativo e vengono
esclusivamente elaborati a bordo del
veicolo stesso. Le centraline contengono
spesso dispositivi di memorizzazione
di dati elettronici. Questi possono
essere usati per documentare, in
forma temporanea o permanente,
informazioni relative alle condizioni
del veicolo, l'usura dei componenti,
i requisiti della manutenzione, nonché
eventi tecnici e guasti.
A seconda della configurazione
tecnica, le informazioni che vengono
memorizzate possono essere le seguenti:
 condizioni operative dei componenti
dei sistemi (ad esempio i livelli dei
fluidi, le pressioni degli pneumatici
e lo stato della batteria),
 malfunzionamenti e difetti
di importanti componenti dei sistemi
(ad esempio luci e freni),
 risposta di un sistema a situazioni
di guida straordinarie (ad esempio
l'innesco di un airbag o l'attivazione
di sistemi di controllo della stabilità),
 informazioni riguardanti eventi nei
quali il veicolo ha subito danni,
 relativamente ai veicoli elettrici,
lo stato di carica della batteria
ad alta tensione e la stima
dell'autonomia del veicolo.
8-4
Raccolta ed elaborazione dei dati contenuti nel veicolo

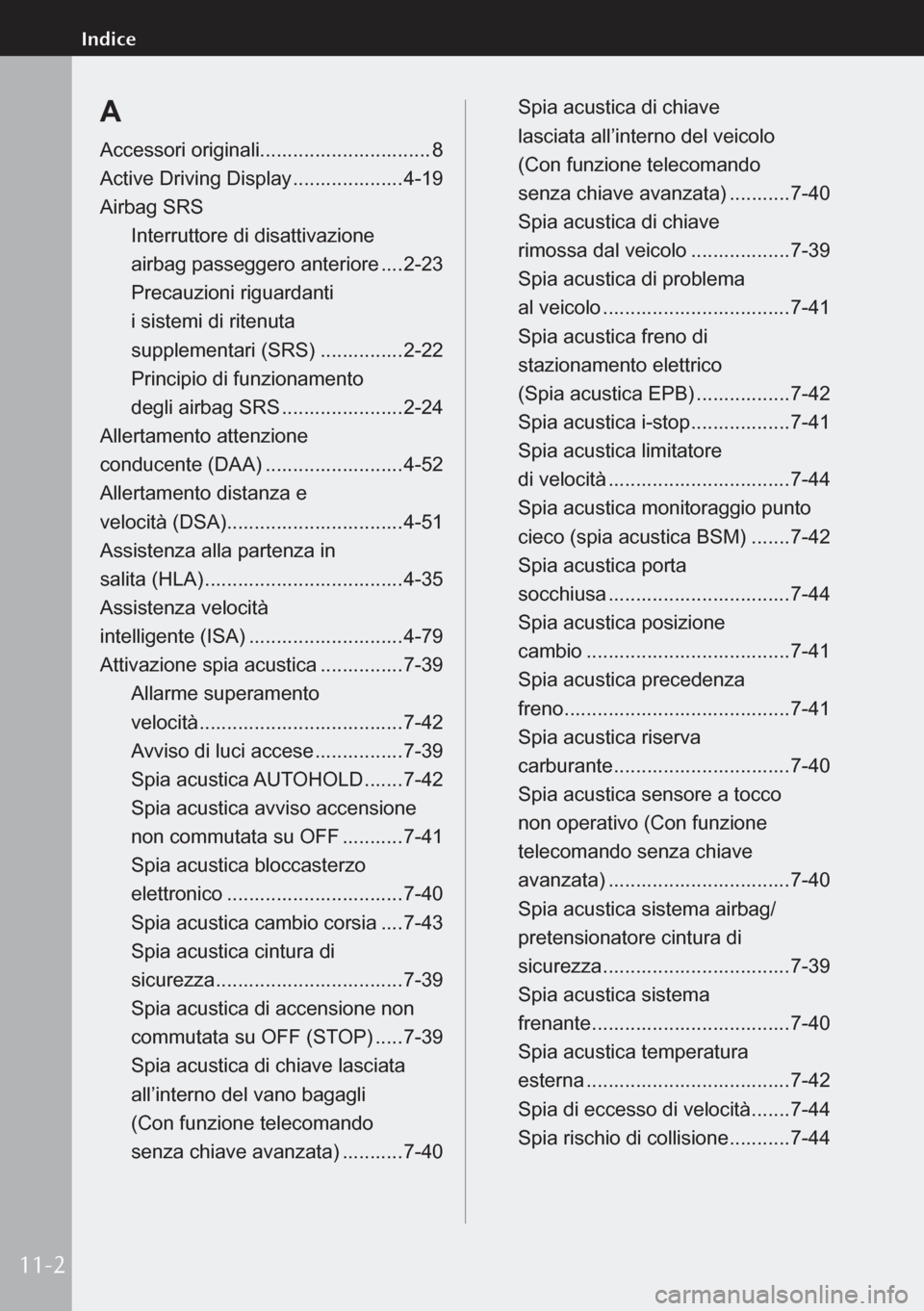

A
Accessori originali...............................8
Active Driving Display ....................4-19
Airbag SRS Interruttore di disattivazione
airbag passeggero anteriore .... 2-23
Precauzioni riguardanti
i sistemi di ritenuta
supplementari (SRS) ...............2-22
Principio di funzionamento
degli airbag SRS ......................2-24
Allertamento attenzione
conducente (DAA) .........................4-52
Allertamento distanza e
velocità (DSA)................................ 4-51
Assistenza alla partenza in
salita (HLA) .................................... 4-35
Assistenza velocità
intelligente (ISA) ............................ 4-79
Attivazione spia acustica ...............7-39
Allarme superamento
velocità ..................................... 7-42
Avviso di luci accese ................7-39
Spia acustica AUTOHOLD ....... 7-42
Spia acustica avviso accensione
non commutata su OFF ........... 7-41
Spia acustica bloccasterzo
elettronico ................................ 7-40
Spia acustica cambio corsia ....7-43
Spia acustica cintura di
sicurezza .................................. 7-39
Spia acustica di accensione non
commutata su OFF (STOP) ..... 7-39
Spia acustica di chiave lasciata
all’interno del vano bagagli
(Con funzione telecomando
senza chiave avanzata) ........... 7-40 Spia acustica di chiave

lasciata all’interno del veicolo
(Con funzione telecomando
senza chiave avanzata) ........... 7-40
Spia acustica di chiave
rimossa dal veicolo ..................7-39
Spia acustica di problema
al veicolo .................................. 7-41
Spia acustica freno di
stazionamento elettrico
(Spia acustica EPB) .................7-42
Spia acustica i-stop ..................7-41
Spia acustica limitatore
di velocità ................................. 7-44
Spia acustica monitoraggio punto
cieco (spia acustica BSM) .......7-42
Spia acustica porta
socchiusa ................................. 7-44
Spia acustica posizione
cambio ..................................... 7-41
Spia acustica precedenza
freno ......................................... 7-41
Spia acustica riserva
carburante ................................ 7-40
Spia acustica sensore a tocco
non operativo (Con funzione
telecomando senza chiave
avanzata) ................................. 7-40
Spia acustica sistema airbag/
pretensionatore cintura di
sicurezza .................................. 7-39
Spia acustica sistema
frenante .................................... 7-40
Spia acustica temperatura
esterna ..................................... 7-42
Spia di eccesso di velocità .......7-44
Spia rischio di collisione ...........7-44
11-2
Indice

Spie sistema regolatore
di velocità con sensore radar
Mazda (sistema MRCC) ..........7-43
Spie sistema regolatore di
velocità con sensore radar
Mazda con funzione Stop & Go
(Spie sistema MRCC con
funzione Stop & Go) ................ 7-43
AUTOHOLD ................................... 4-33
Avviamento con mezzo
di soccorso .................................... 7-23
Avviamento del motore ....................4-3
Avviamento di emergenza Avviamento a spinta .................7-26
Avviso traffico anteriore in arrivo
dai lati (FCTA) ................................ 4-54
Avviso traffico posteriore in uscita
da parcheggio (RCTA) ................... 4-55
B
Batteria .......................................... 6-10
Specifiche .................................. 9-3
Batteria scarica .............................. 7-23
Avviamento con mezzo
di soccorso ............................... 7-23
C
Cambio automatico
Comandi cambio automatico ...4-21
Modo cambiate manuali ...........4-22
Posizioni del selettore ..............4-21
Carburante Capacità serbatoio .....................9-4
Requisiti (SKYACTIV-D 1.8) .....3-10
Requisiti (SKYACTIV-G 1.5,
SKYACTIV-G 2.0) .................... 3-10
Sportello e tappo serbatoio ...... 3-10
Chiavi............................................... 3-2Controllo dinamico di

stabilità (DSC) ............................... 4-36
Controllo livello fluido
freni/frizione ..................................... 6-9
Controllo livello olio motore .............6-8
Controllo livello refrigerante .............6-9
D
Descrizione delle modalità
di traino .......................................... 7-29
Display ............................................. 4-8
Display multinformazioni.................. 4-9
Disposizione marce cambio
manuale ......................................... 4-20
F
Fari a LED adattativi (ALH) ............4-43
Faro ............................................... 4-25
Filtro antiparticolato diesel .............4-96
Finestrini Finestrini elettrici ......................3-14
Finestrini elettrici............................ 3-14
Freni Freno di stazionamento
elettrico (EPB) .......................... 4-31
Sistema di precedenza freno ...4-32
Freno di stazionamento
elettrico (EPB) ............................... 4-31
Fusibili ........................................... 6-15
G
Guasto
Avviamento di emergenza .......7-26
Batteria scarica ........................ 7-23
In caso di foratura .................... 7-12
Quando non si riesce ad aprire
il portellone .............................. 7-45
11-3
11
Indice

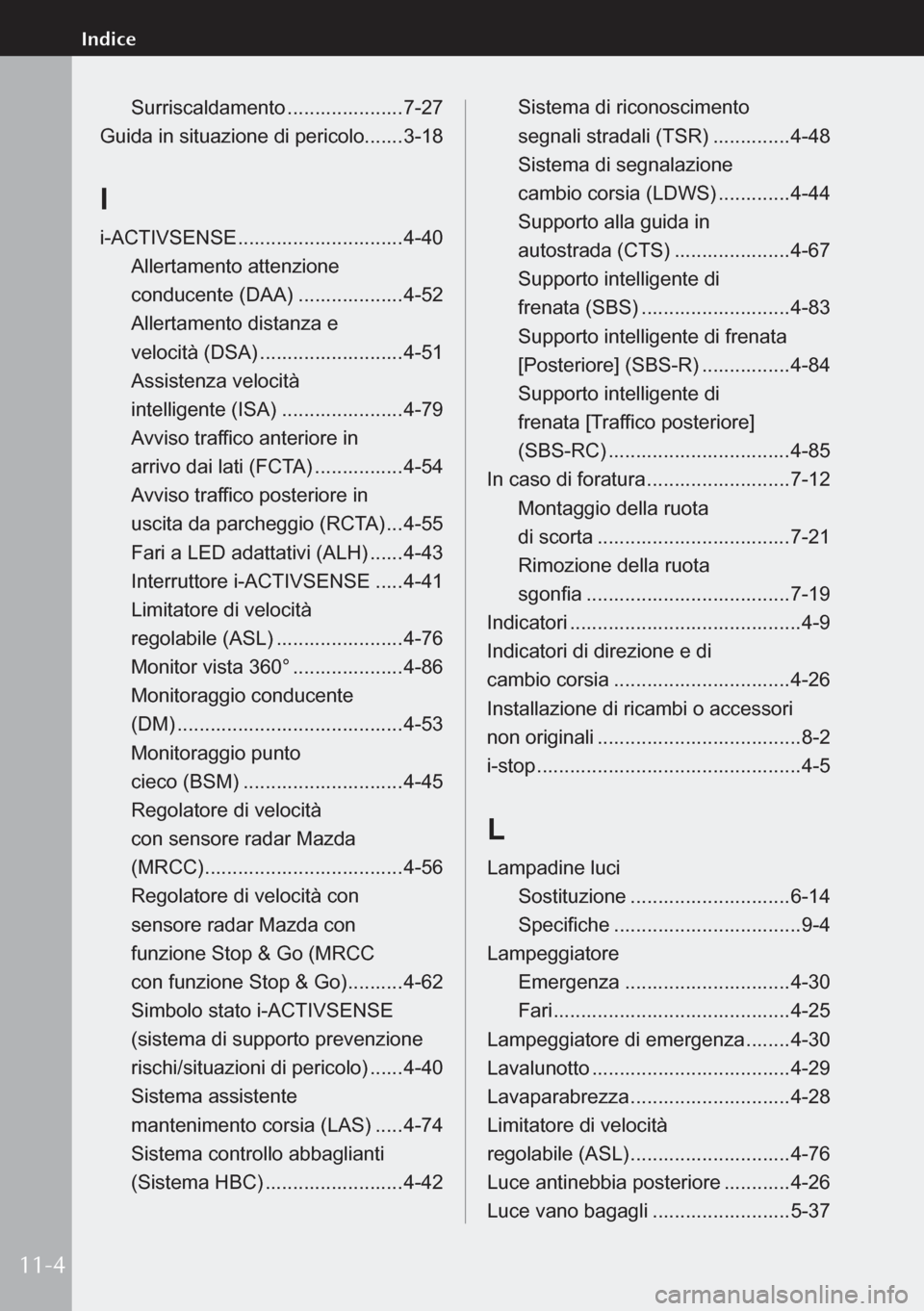

Indice

Surriscaldamento .....................7-27
Guida in situazione di pericolo .......3-18
I
i-ACTIVSENSE .............................. 4-40
Allertamento attenzione
conducente (DAA) ...................4-52
Allertamento distanza e
velocità (DSA) .......................... 4-51
Assistenza velocità
intelligente (ISA) ......................4-79
Avviso traffico anteriore in
arrivo dai lati (FCTA) ................ 4-54
Avviso traffico posteriore in
uscita da parcheggio (RCTA) ... 4-55
Fari a LED adattativi (ALH) ......4-43
Interruttore i-ACTIVSENSE ..... 4-41
Limitatore di velocità
regolabile (ASL) ....................... 4-76
Monitor vista 360° ....................4-86
Monitoraggio conducente
(DM) ......................................... 4-53
Monitoraggio punto
cieco (BSM) ............................. 4-45
Regolatore di velocità
con sensore radar Mazda
(MRCC) .................................... 4-56
Regolatore di velocità con
sensore radar Mazda con
funzione Stop & Go (MRCC
con funzione Stop & Go) .......... 4-62
Simbolo stato i-ACTIVSENSE
(sistema di supporto prevenzione
rischi/situazioni di pericolo) ......4-40
Sistema assistente
mantenimento corsia (LAS) .....4-74
Sistema controllo abbaglianti
(Sistema HBC) ......................... 4-42Sistema di riconoscimento

segnali stradali (TSR) ..............4-48
Sistema di segnalazione
cambio corsia (LDWS) .............4-44
Supporto alla guida in
autostrada (CTS) ..................... 4-67
Supporto intelligente di
frenata (SBS) ........................... 4-83
Supporto intelligente di frenata
[Posteriore] (SBS-R) ................4-84
Supporto intelligente di
frenata [Traffico posteriore]
(SBS-RC) ................................. 4-85
In caso di foratura .......................... 7-12
Montaggio della ruota
di scorta ................................... 7-21
Rimozione della ruota
sgonfia ..................................... 7-19
Indicatori .......................................... 4-9
Indicatori di direzione e di
cambio corsia ................................ 4-26
Installazione di ricambi o accessori
non originali ..................................... 8-2
i-stop ................................................ 4-5
L
Lampadine luci
Sostituzione ............................. 6-14
Specifiche .................................. 9-4
Lampeggiatore Emergenza .............................. 4-30
Fari ........................................... 4-25
Lampeggiatore di emergenza ........4-30
Lavalunotto .................................... 4-29
Lavaparabrezza ............................. 4-28
Limitatore di velocità
regolabile (ASL) ............................. 4-76
Luce antinebbia posteriore ............4-26
Luce vano bagagli ......................... 5-37
11-4
Indice
