2019 JEEP WRANGLER UNLIMITED Instructieboek (in Dutch)

6. Til vanaf de buitenkant van de auto de
voorkant van de Soft Top omhoog en vouw
de Soft Top op in de Sunrider-stand.OPMERKING:
Als u de Soft Top in de Sunrider-stand
laat, moet u de Top vastzetten met de
twee klittenbanden in de middenconsole.
7. Trek aan de Sunrider-vergrendeling onder
de laatste boog van de Soft Top.8. Laat de Soft Top ongehinderd in de gelei-
dereails naar achteren schuiven in de
opbergpositie.
Dakvergrendeling losgemaakt
Sunrider-klittenbanden op hun plaats
Positie van Sunrider-vergrendeling
55

9. Druk de opgevouwen Soft Top lichtjes
omlaag en schuif tegelijk de vergrende-
lingshendel op de hefonsteuningsmecha-
nismen aan bestuurders- en passagiers-
zijde naar de vergrendelde ("lock") stand.10. Druk zodra de vergrendeling in de ver-
grendelde ("lock") stand staat, op beide
zijden van de opgevouwen Soft Top om
te verzekeren dat deze goed vast zit.
Hierbij kan een klik worden gehoord.De Soft Top sluiten
Volg deze eenvoudige stappen om de Soft Top
te sluiten:
1. Druk op de opgevouwen Soft Top en schuif
tegelijk de vergrendelingshendel op de
hefonsteuningsmechanismen aan
bestuurders- en passagierszijde naar de
ontgrendelde ("unlock") stand.
2. Druk de Soft Top omhoog en naar voren
vanaf de onderzijde van de opgevouwen
Soft Top langs de geleiderails tot de Soft
Top met een hoorbare klik in de Sunrider-
stand wordt vergrendeld.
3. Breng de Soft Top bij de zijstang omhoog
en duw deze naar de voorzijde van de auto
tot de Soft Top de gesloten stand bereikt.
4. Trek van binnenuit de auto de hendel op
de dakvergrendeling omlaag om de haak
in de vergrendeling te plaatsen. Trek ver-
volgens de hendel weer omhoog, terwijl u
de vergrendelingsplaat inknijpt om de ver-
grendeling op zijn plaats vast te zetten.
Herhaal aan de andere kant.
Vergrendelde standDruk omlaag om vast te zetten
UW VOERTUIG LEREN KENNEN
56

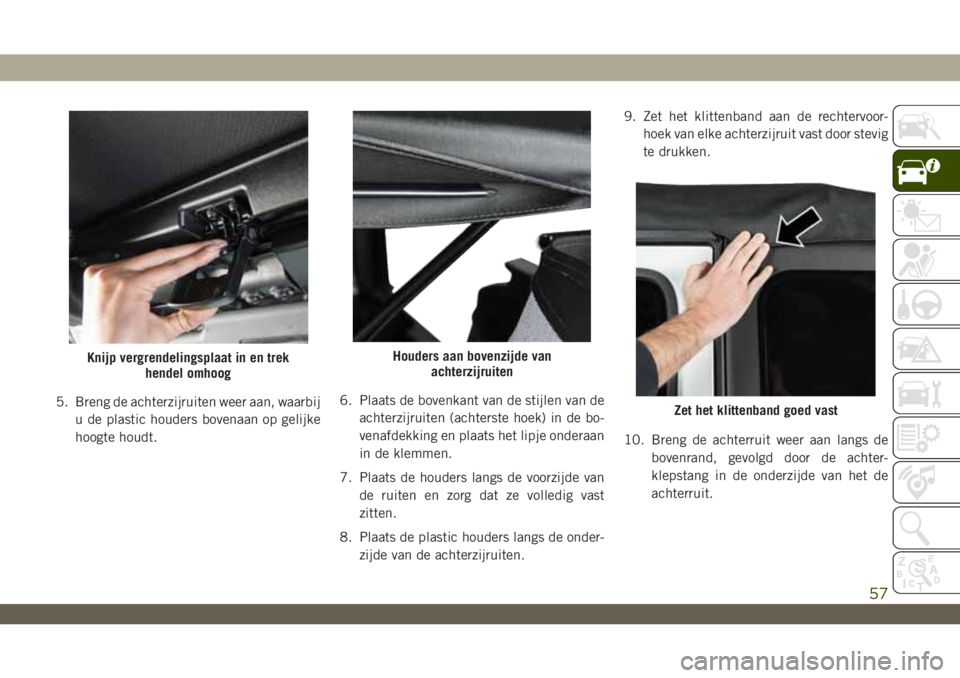

5. Breng de achterzijruiten weer aan, waarbij
u de plastic houders bovenaan op gelijke
hoogte houdt.6. Plaats de bovenkant van de stijlen van de
achterzijruiten (achterste hoek) in de bo-
venafdekking en plaats het lipje onderaan
in de klemmen.
7. Plaats de houders langs de voorzijde van
de ruiten en zorg dat ze volledig vast
zitten.
8. Plaats de plastic houders langs de onder-
zijde van de achterzijruiten.9. Zet het klittenband aan de rechtervoor-
hoek van elke achterzijruit vast door stevig
te drukken.
10. Breng de achterruit weer aan langs de
bovenrand, gevolgd door de achter-
klepstang in de onderzijde van het de
achterruit.
Knijp vergrendelingsplaat in en trek
hendel omhoogHouders aan bovenzijde van
achterzijruiten
Zet het klittenband goed vast
57

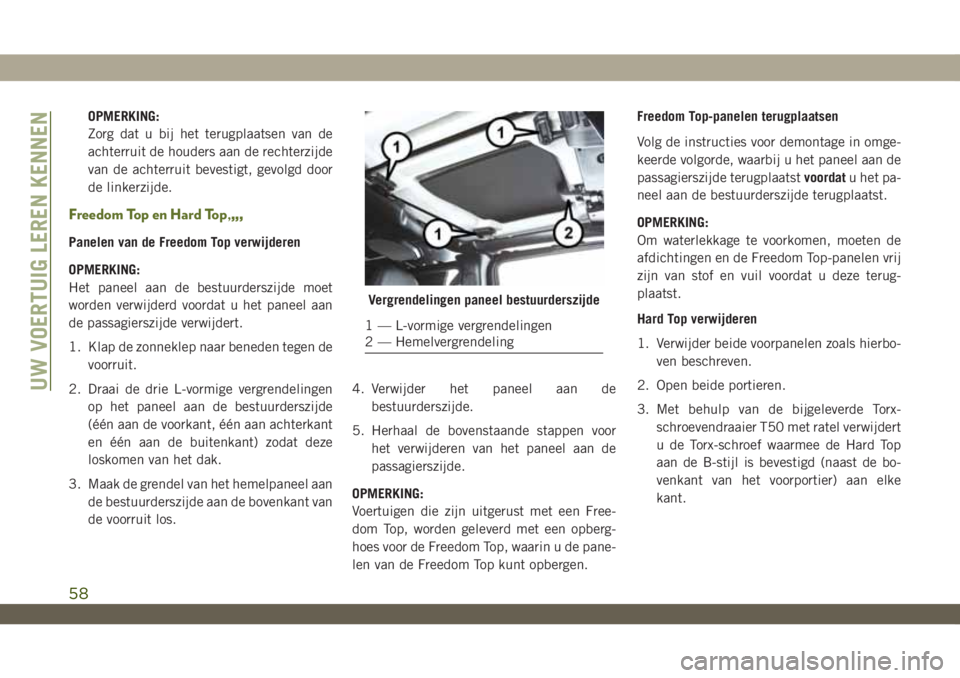

OPMERKING:
Zorg dat u bij het terugplaatsen van de
achterruit de houders aan de rechterzijde
van de achterruit bevestigt, gevolgd door
de linkerzijde.
Freedom Top en Hard Top,,,,
Panelen van de Freedom Top verwijderen
OPMERKING:
Het paneel aan de bestuurderszijde moet
worden verwijderd voordat u het paneel aan
de passagierszijde verwijdert.
1. Klap de zonneklep naar beneden tegen de
voorruit.
2. Draai de drie L-vormige vergrendelingen
op het paneel aan de bestuurderszijde
(één aan de voorkant, één aan achterkant
en één aan de buitenkant) zodat deze
loskomen van het dak.
3. Maak de grendel van het hemelpaneel aan
de bestuurderszijde aan de bovenkant van
de voorruit los.4. Verwijder het paneel aan de
bestuurderszijde.
5. Herhaal de bovenstaande stappen voor
het verwijderen van het paneel aan de
passagierszijde.
OPMERKING:
Voertuigen die zijn uitgerust met een Free-
dom Top, worden geleverd met een opberg-
hoes voor de Freedom Top, waarin u de pane-
len van de Freedom Top kunt opbergen.Freedom Top-panelen terugplaatsen
Volg de instructies voor demontage in omge-
keerde volgorde, waarbij u het paneel aan de
passagierszijde terugplaatstvoordatu het pa-
neel aan de bestuurderszijde terugplaatst.
OPMERKING:
Om waterlekkage te voorkomen, moeten de
afdichtingen en de Freedom Top-panelen vrij
zijn van stof en vuil voordat u deze terug-
plaatst.
Hard Top verwijderen
1. Verwijder beide voorpanelen zoals hierbo-
ven beschreven.
2. Open beide portieren.
3. Met behulp van de bijgeleverde Torx-
schroevendraaier T50 met ratel verwijdert
u de Torx-schroef waarmee de Hard Top
aan de B-stijl is bevestigd (naast de bo-
venkant van het voorportier) aan elke
kant.
Vergrendelingen paneel bestuurderszijde
1 — L-vormige vergrendelingen
2 — Hemelvergrendeling
UW VOERTUIG LEREN KENNEN
58

4. Verwijder de zes Torx-schroeven waarmee
de Hard Top aan het voertuig is bevestigd
(langs de binnenkant van de carrosserie
— aan elke kant drie schroeven) met de
Torx-schroevendraaier T50.5. Open de achterklep volledig zodat het glas
van de achterruit vrijkomt. Til het glas van
de achterruit omhoog.
6. Zoek de kabelboom en ruitensproeier-
slang in de binnenhoek linksachter van
het voertuig.
7. Koppel de kabelboom los via het ontgren-
dellipje, gevolgd door de ruitensproeier-
slang door op de ontgrendelknop op de
slang te drukken.8. Laat het glas van de achterruit omlaag
zakken en sluit de achterklep.
9. Verwijder de Hard Top van de auto. Plaats
de Hard Top op een zachte ondergrond om
schade te voorkomen.
Locatie Torx-schroef — bestuurderszijde
afgebeeld
Locaties van Torx-schroeven —
passagierszijde afgebeeld
Locatie kabelboom en ruitensproeierslang
1 — Kabelboom
2 — Ruitensproeierslang
59

OPMERKING:
Om de Hard Top terug te plaatsen, volgt u de
instructies voor verwijdering in omgekeerde
volgorde.
Voor de volledige informatie voor de eigenaar
raadpleegt u uw instructieboekje.
LET OP!
• Het/de voorpaneel/voorpanelen moe-
t(en) goed worden geplaatst om te zor-
gen dat de afdichting volledig is. Incor-
recte montage kan tot gevolg hebben dat
er water in het interieur van de auto lekt.
• De Hard Top moet goed worden ge-
plaatst om te zorgen dat de afdichting
volledig is. Incorrecte montage kan tot
gevolg hebben dat er water in het interi-
eur van de auto lekt.
• Het ontwerp van de Hard Top staat niet
toe dat er aanvullende belastingen, zo-
als een imperiaal, reservewielen, bouw-,
jacht- of kampeerartikelen en/of bagage
etc., worden meegedragen. De Hard Top
is geen structuurelement van de auto en
kan dus geen extra belasting dragen,
LET OP!
met uitzondering van de belasting die
door weersomstandigheden wordt ver-
oorzaakt (bijvoorbeeld regen, sneeuw,
etc.).
• U mag pas gaan rijden als het dak volle-
dig op het frame van de voorruit en de
carrosserie is bevestigd, of helemaal is
verwijderd.
• Voor het verwijderen van de Hard Top
zijn vier volwassenen, een in elke hoek,
nodig. Als u deze waarschuwing niet
opvolgt, kan de Hard Top beschadigd
raken.
Dual Top — indien aanwezig,,,
Als uw auto is uitgerust met een Dual Top,
wordt het Soft Top-systeem uitsluitend voor
leveringsdoeleinden in een afzonderlijke
doos achter in de auto geleverd.
Als de Soft Top wordt verwijderd, dient u zich
ervan te verzekeren dat de hefondersteu-
ningsmechanismen aanbeidezijden van de
opgevouwen Soft Top in de vergrendelde
("lock") stand staan voordat u de Soft Top
verwijdert, en dat er een klik hoorbaar iswanneer op de eerste boog van beide hefon-
dersteuningsmechanismen wordt gedrukt.Hefondersteuningsmechanisme
1 — Vergrendelde stand
2 — T40 Torx-schroeven
UW VOERTUIG LEREN KENNEN
60

OPMERKING:
• De Soft Top en Hard Top moeten onafhan-
kelijk van elkaar worden gebruikt.
• Schade als gevolg van het feit dat beide
daken tegelijkertijd zijn geïnstalleerd wordt
niet gedekt door de autoverzekering.
•Voor de volledige informatie voor de eigenaar
raadpleegt u uw instructieboekje.
Windgeruis
Windgeruis kan worden omschreven als het
geluid van draaiende wieken van een helikop-
ter. Als windgeruis optreedt bij geopende
ramen van de achterportieren, wijzig dan de
raamopeningen voor en achter tezamen.
ELEKTRISCH SCHUIFDAK —
INDIEN AANWEZIG,,
Als uw auto is uitgerust met een elektrisch
schuifdak, vindt u de bedieningsschakelaar
hiervan op het bekledingspaneel voorin,
rechts van de zonneklep aan bestuurders-
zijde.OPMERKING:
• De Power Top kan niet worden verwijderd.
Indien gewenst kunnen de achterzijruiten
worden verwijderd en opgeborgen in de
meegeleverde opbergtassen. Raadpleeg
"Achterzijruiten verwijderen" in uw instruc-
tieboekje voor meer informatie.• De Power Top gaat niet open bij temperatu-
ren onder -20 °C (-4 °F). Als de Power Top
echter wordt geopend bij een hogere tem-
peratuur, kan deze worden gesloten bij tem-
peraturen boven -40 °C (-40 °F).
• Het systeem werkt niet bij rijsnelheden van
meer dan 96 km/u (60 mph) of hoger.
WAARSCHUWING!
• Laat nooit kinderen zonder toezicht in
een auto achter of in de buurt van een
auto die niet is afgesloten. Laat de sleu-
telhouder nooit achter in of in de buurt
van de auto, of op een voor kinderen
bereikbare plaats. Laat het contact van
auto's met Keyless Enter-N-Go niet in de
modus ACC of ON/RUN staan. Inzitten-
den, en vooral kinderen zonder toezicht,
kunnen bekneld raken in de Power Top
wanneer ze de schakelaars voor de Po-
wer Top bedienen. Een dergelijke be-
knelling kan ernstig of zelfs dodelijk let-
sel tot gevolg hebben.
• In geval van een aanrijding is het risico
om uit een voertuig geslingerd te worden
groter wanneer de Power Top geopend is.Bedieningsschakelaar voor elektrisch
schuifdak
1 — Schakelaar Openen
2 — Schakelaar Sluiten
61

WAARSCHUWING!
U kunt ernstig of zelfs dodelijk gewond
raken. Maak altijd uw veiligheidsgordel
op de juiste wijze vast en controleer of
alle passagiers dit ook gedaan hebben.
• Sta niet toe dat kleine kinderen de Po-
wer Top bedienen. Steek nooit vingers,
lichaamsdelen of voorwerpen door de
Power Top naar buiten. Anders bestaat
er kans op letsel.
De Power Top openen
Snelle modus
Druk op de schakelaar voor openen en laat
deze binnen een halve seconde los. De Power
Top wordt automatisch geopend in de ge-
opende stand. Dit is de functie "Snel ope-
nen". De functie Snel openen zorgt dat bij
iedere beweging van de schakelaar de Power
Top stopt.
Handmatige Modus
Om de Power Top handmatig te openen,
houdt u de schakelaar voor openen ingedrukt.
De Power Top wordt automatisch gestopt in
de geopende stand. Als u de schakelaar los-laat, stopt de beweging. De Power Top blijft
gedeeltelijk geopend totdat de schakelaar
opnieuw wordt ingedrukt en vastgehouden.
De Power Top sluiten
Snelle modus
Druk op de schakelaar Sluiten en laat deze
binnen een halve seconde los. De Power Top
wordt volledig gesloten en stopt automatisch.
Dit is de functie "Snel sluiten". De functie
Snel sluiten zorgt dat bij iedere beweging van
de schakelaar de Power Top stopt.
Handmatige Modus
U kunt de Power Top handmatig sluiten door
de schakelaar Sluiten ingedrukt te houden.
De Power Top beweegt naar voren en stopt
automatisch wanneer deze volledig gesloten
is. Als u de schakelaar loslaat, stopt de be-
weging. De Power Top blijft gedeeltelijk ge-
sloten totdat de schakelaar opnieuw inge-
drukt wordt gehouden.
Klembeveiliging
Deze functie zorgt ervoor dat obstakels in de
opening van de Power Top worden gedetec-
teerd bij gebruik van de functie Snel sluiten.Als een obstakel in de baan van de Power Top
wordt gedetecteerd, wordt de Power Top au-
tomatisch ingetrokken. Verwijder het obsta-
kel als dit gebeurt. Druk vervolgens de scha-
kelaar Sluiten in en laat deze los om de Power
Top snel te sluiten.
WAARSCHUWING!
De klembeveiliging wordt uitgeschakeld
wanneer de Power Top bijna gesloten is.
Om persoonlijk letsel te voorkomen, moet
u zorgen dat er geen armen, handen, vin-
gers en voorwerpen in het pad van het
schuifdak zijn voordat het gesloten wordt.
OPMERKING:
Wanneer drie opeenvolgende pogingen om de
Power Top te sluiten zijn onderbroken door de
klembeveiliging, wordt de klembeveiliging
uitgeschakeld en moet de Power Top in de
handmatige modus worden gesloten.
UW VOERTUIG LEREN KENNEN
62
