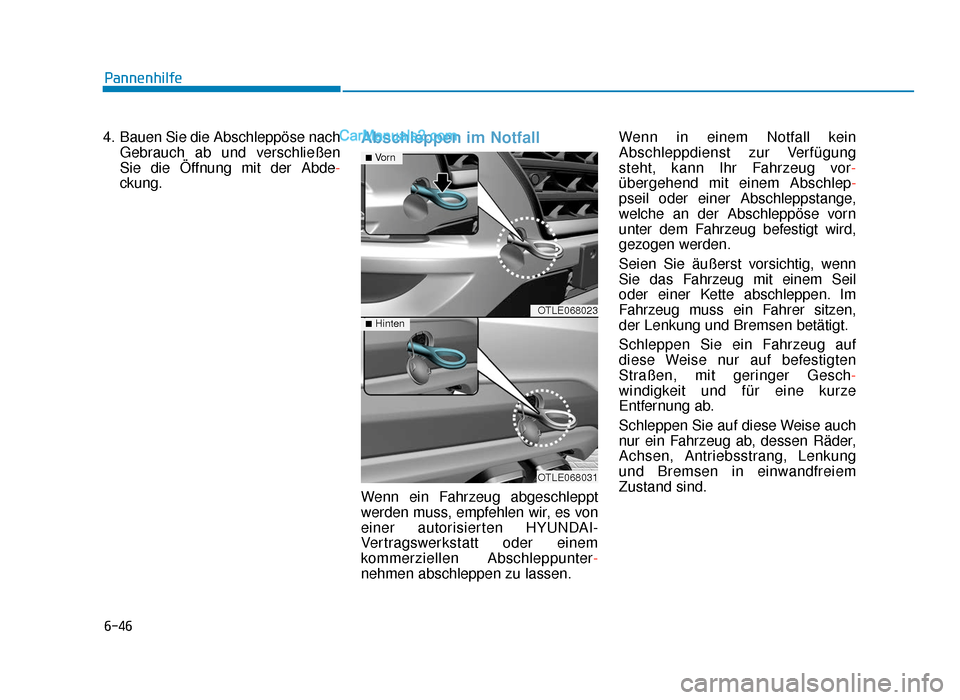

6-46
Pannenhilfe
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen
Sie die Öffnung mit der Abde -
ckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen Abschleppunter -
nehmen abschleppen zu lassen. Wenn in einem Notfall kein
Abschleppdienst zur Verfügung
steht, kann Ihr Fahrzeug vor-
übergehend mit einem Abschlep
-
pseil oder einer Abschleppstange,
welche an der Abschleppöse vorn
unter dem Fahrzeug befestigt wird,
gezogen werden.
Seien Sie äußerst vorsichtig, wenn
Sie das Fahrzeug mit einem Seil
oder einer Kette abschleppen. Im
Fahrzeug muss ein Fahrer sitzen,
der Lenkung und Bremsen betätigt.
Schleppen Sie ein Fahrzeug auf
diese Weise nur auf befestigten
Straßen, mit geringer Gesch-
windigkeit und für eine kurze
Entfernung ab.
Schleppen Sie auf diese Weise auch
nur ein Fahrzeug ab, dessen Räder,
Achsen, Antriebsstrang, Lenkung
und Bremsen in einwandfreiem
Zustand sind.
OTLE068023
OTLE068031
■Vo r n
■Hinten
TLe GER 6.qxp 08.05.2018 10:53 Page 46

6-47
Pannenhilfe
6
Beachten Sie stets die folgenden
Sicherheitshinweise beim Absch-
leppen:
• Bringen Sie den Zündschalter in die Stellung ACC, damit die
Lenkradsperre aufgehoben wird.
• Bringen Sie den Wählhebel in die Stellung „N“ (Leerlauf).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal kräftiger als sonst, da die
Servounterstützung der Bremsen
nicht zur Verfügung steht.
• Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung
nicht zur Verfügung steht.
• Das abschleppende Fahrzeug muss schwerer sein als das
abzuschleppende Fahrzeug.
• Die Fahrer beider Fahrzeuge müssen sich regelmäßig unter-
einander verständigen (Blick -
kontakt). • Prüfen Sie vor dem Abschleppen,
dass die Abschleppöse nicht
gebrochen oder beschädigt ist.
• Befestigen Sie das Abschleppseil ordnungsgemäß an der
Abschleppöse.
• Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die
Öse mit gleichmäßiger Kraft.
• Das Abschleppseil sollte nichtmehr als 5 Meter lang sein. Binden
Sie ein weißes oder rotes Tuch (ca.
30cm breit) an die Mitte des Seils,
damit es gut zu erkennen ist.
• Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil
immer gespannt bleibt.
• Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, ob
Automatikgetrie/Doppelkupplungs
getriebebeflüssigkeit ausläuft.
Wenn Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass ein
Plateauwagen oder Nachläufer
benutzt werden.
OTLE068029
TLe GER 6.qxp 08.05.2018 10:53 Page 47

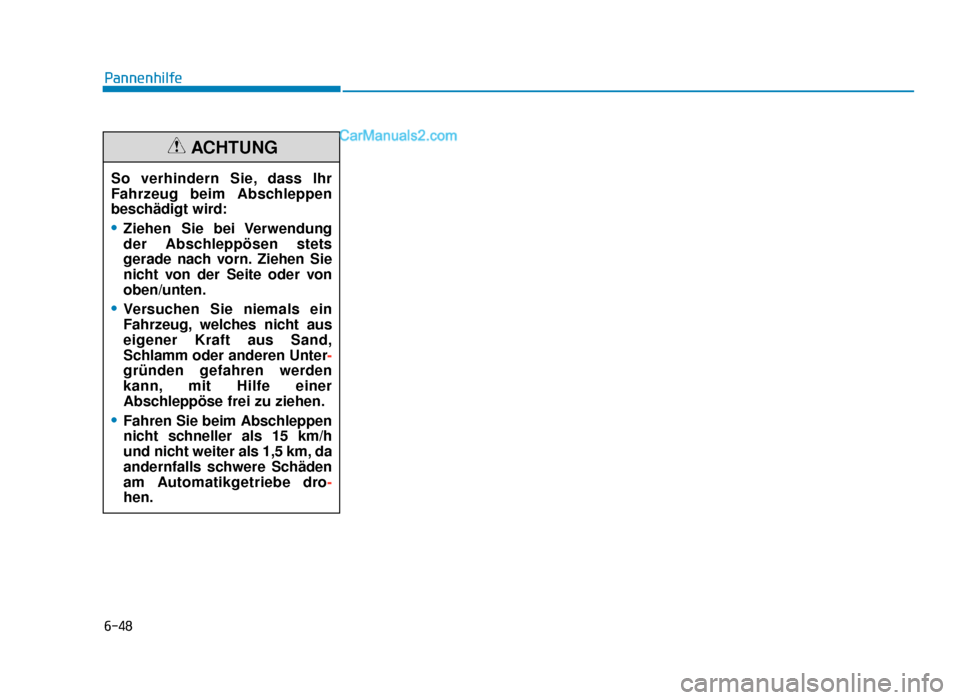

6-48
PannenhilfeSo verhindern Sie, dass Ihr
Fahrzeug beim Abschleppen
beschädigt wird:
•Ziehen Sie bei Verwendung
der Abschleppösen stets
gerade nach vorn. Ziehen Sie
nicht von der Seite oder von
oben/unten.
•Versuchen Sie niemals ein
Fahrzeug, welches nicht aus
eigener Kraft aus Sand,
Schlamm oder anderen Unter -
gründen gefahren werden
kann, mit Hilfe einer
Abschleppöse frei zu ziehen.
•Fahren Sie beim Abschleppen
nicht schneller als 15 km/h
und nicht weiter als 1,5 km, da
andernfalls schwere Schäden
am Automatikgetriebe dro -
hen.
ACHTUNG
TLe GER 6.qxp 08.05.2018 10:53 Page 48

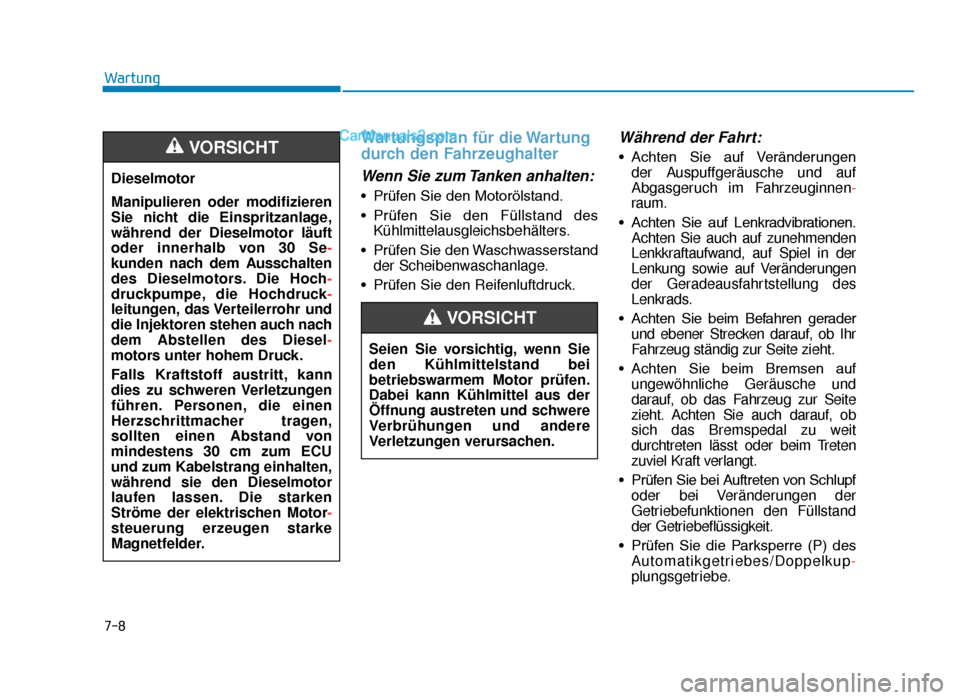

7-8
Wartung
Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
• Prüfen Sie den Motorölstand.
• Prüfen Sie den Füllstand desKühlmittelausgleichsbehälters.
• Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
• Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
• Achten Sie auf Veränderungen der Auspuffgeräusche und auf
Abgasgeruch im Fahrzeuginnen-
raum.
• Achten Sie auf Lenkradvibrationen. Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen
der Geradeausfahrtstellung des
Lenkrads.
• Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
• Achten Sie beim Bremsen auf ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zuviel Kraft verlangt.
• Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen der
Getriebefunktionen den Füllstand
der Getriebeflüssigkeit.
• Prüfen Sie die Parksperre (P) des Automatikgetriebes/Doppelkup-
plungsgetriebe.
Seien Sie vorsichtig, wenn Sie
den Kühlmittelstand bei
betriebswarmem Motor prüfen.
Dabei kann Kühlmittel aus der
Öffnung austreten und schwere
Verbrühungen und andere
Verletzungen verursachen.
VORSICHT
Dieselmotor
Manipulieren oder modifizieren
Sie nicht die Einspritzanlage,
während der Dieselmotor läuft
oder innerhalb von 30 Se-
kunden nach dem Ausschalten
des Dieselmotors. Die Hoch-
druckpumpe, die Hochdruck-
leitungen, das Verteilerrohr und
die Injektoren stehen auch nach
dem Abstellen des Diesel-
motors unter hohem Druck.
Falls Kraftstoff austritt, kann
dies zu schweren Verletzungen
führen. Personen, die einen
Herzschrittmacher tragen,
sollten einen Abstand von
mindestens 30 cm zum ECU
und zum Kabelstrang einhalten,
während sie den Dieselmotor
laufen lassen. Die starken
Ströme der elektrischen Motor
-
steuerung erzeugen starke
Magnetfelder.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:36 PM Page 8

7-10
Wartung
WARTUNGSPLAN
Halten Sie sich an den Standard- Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird.
Wenn mindestens einer der nachstehend aufgeführten Umstände zutrifft, kommt der Sonderwartungsplan für erschwerte
Einsatzbedingungen zur Anwendung.
• Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw. weniger als 16 km bei niedrigenTemperaturen
• Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken
• Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen
• Einsatz in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen
• Fahren in sandigen Gebieten oder in Gebieten mit hoher Staubentwicklung
• Fahren in Gebieten mit hoher Verkehrsdichte
• Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen
• Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern
• Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
• Fahrgeschwindigkeiten von mehr als 170 km/h
• Häufiger Stop-and-Go-Betrieb
Wenn Ihr Fahrzeug unter mindestens einer der vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einigeKomponenten häufiger ersetzen lassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungenvorgibt.
TLe GER 7.qxp 6/4/2018 8:36 PM Page 10

7-17
7
Wartung
Erschwerte Einsatzbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km beinormalen Temperaturen bzw. weniger als 16 km bei
niedrigen Temperaturen
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken
C : Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwendet werden oder bei sehr niedrigen
Temperaturen
E : Fahren in sandigen Gebieten oder in Gebieten mit hoher Staubentwicklung F : Fahren in Gebieten mit hoher Verkehrsdichte
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen
H : Ziehen von Anhängern oder Wohnwagen oder Nutzung von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
J : Fahrgeschwindigkeiten über 140 km/h
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiger Stop-and-Go-Betrieb und weniger als 15.000 km pro Jahr.
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G
SchaltgetriebeflüssigkeitRAlle 120.000 km (80.000 Meilen)C, D, E, F, G, H, I, K
AutomatikgetriobeflüssigkeitRAlle 100.000 km (62.000 Meilen)A, C, D, E, F, G, H, I, K
Getriebeflüssigkeit
DoppelkupplungsgetriebeRAlle 120.000 km (80.000 Meilen)C, D, E, G, H, I, K
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Verteilergetriebeöl (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Kardanwelle (4WD)IAlle 20.000 km (12.500 Meilen) bzw. alle oder 12 MonateC, E
TLe GER 7.qxp 6/4/2018 8:36 PM Page 17

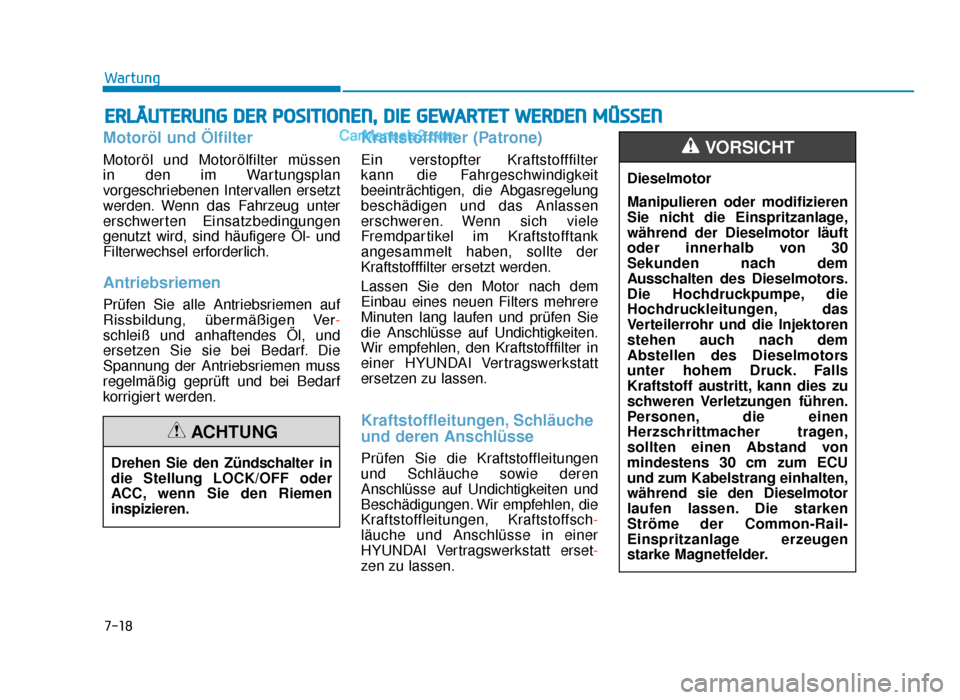

7-18
Wartung
ERLÄUTERUNG DER POSITIONEN, DIE GEWARTET WERDEN MÜSSEN
Motoröl und Ölfilter
Motoröl und Motorölfilter müssen
in den im Wartungsplan
vorgeschriebenen Intervallen ersetzt
werden. Wenn das Fahrzeug unter
erschwerten Einsatzbedingungen
genutzt wird, sind häufigere Öl- und
Filterwechsel erforderlich.
Antriebsriemen
Prüfen Sie alle Antriebsriemen auf
Rissbildung, übermäßigen Ver-
schleiß und anhaftendes Öl, und
ersetzen Sie sie bei Bedarf. Die
Spannung der Antriebsriemen muss
regelmäßig geprüft und bei Bedarf
korrigiert werden.
Kraftstofffilter (Patrone)
Ein verstopfter Kraftstofffilter
kann die Fahrgeschwindigkeit
beeinträchtigen, die Abgasregelung
beschädigen und das Anlassen
erschweren. Wenn sich viele
Fremdpartikel im Kraftstofftank
angesammelt haben, sollte der
Kraftstofffilter ersetzt werden.
Lassen Sie den Motor nach dem
Einbau eines neuen Filters mehrere
Minuten lang laufen und prüfen Sie
die Anschlüsse auf Undichtigkeiten.
Wir empfehlen, den Kraftstofffilter in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Kraftstoffleitungen, Schläuche
und deren Anschlüsse
Prüfen Sie die Kraftstoffleitungen
und Schläuche sowie deren
Anschlüsse auf Undichtigkeiten und
Beschädigungen. Wir empfehlen, die
Kraftstoffleitungen, Kraftstoffsch-
läuche und Anschlüsse in einer
HYUNDAI Vertragswerkstatt erset -
zen zu lassen.
Drehen Sie den Zündschalter in
die Stellung LOCK/OFF oder
ACC, wenn Sie den Riemen
inspizieren.
ACHTUNG
Dieselmotor
Manipulieren oder modifizieren
Sie nicht die Einspritzanlage,
während der Dieselmotor läuft
oder innerhalb von 30
Sekunden nach dem
Ausschalten des Dieselmotors.
Die Hochdruckpumpe, die
Hochdruckleitungen, das
Verteilerrohr und die Injektoren
stehen auch nach dem
Abstellen des Dieselmotors
unter hohem Druck. Falls
Kraftstoff austritt, kann dies zu
schweren Verletzungen führen.
Personen, die einen
Herzschrittmacher tragen,
sollten einen Abstand von
mindestens 30 cm zum ECU
und zum Kabelstrang einhalten,
während sie den Dieselmotor
laufen lassen. Die starken
Ströme der Common-Rail-
Einspritzanlage erzeugen
starke Magnetfelder.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:36 PM Page 18

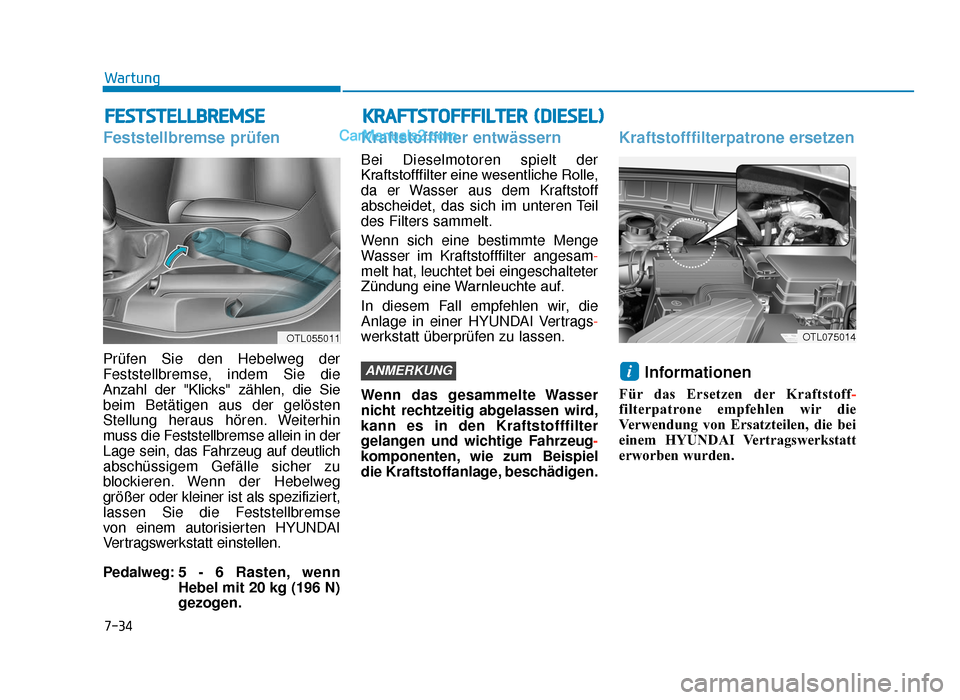

7-34
Wartung
KRAFTSTOFFFILTER (DIESEL)
Feststellbremse prüfen
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die
Anzahl der "Klicks" zählen, die Sie
beim Betätigen aus der gelösten
Stellung heraus hören. Weiterhin
muss die Feststellbremse allein in der
Lage sein, das Fahrzeug auf deutlich
abschüssigem Gefälle sicher zu
blockieren. Wenn der Hebelweg
größer oder kleiner ist als spezifiziert,
lassen Sie die Feststellbremse
von einem autorisierten HYUNDAI
Vertragswerkstatt einstellen.
Pedalweg: 5 - 6 Rasten, wennHebel mit 20 kg (196 N)
gezogen.
Kraftstofffilter entwässern
Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle,
da er Wasser aus dem Kraftstoff
abscheidet, das sich im unteren Teil
des Filters sammelt.
Wenn sich eine bestimmte Menge
Wasser im Kraftstofffilter angesam -
melt hat, leuchtet bei eingeschalteter
Zündung eine Warnleuchte auf.
In diesem Fall empfehlen wir, die
Anlage in einer HYUNDAI Vertrags-
werkstatt überprüfen zu lassen.
Wenn das gesammelte Wasser
nicht rechtzeitig abgelassen wird,
kann es in den Kraftstofffilter
gelangen und wichtige Fahrzeug -
komponenten, wie zum Beispiel
die Kraftstoffanlage, beschädigen.
Kraftstofffilterpatrone ersetzen
Informationen
Für das Ersetzen der Kraftstoff-
filterpatrone empfehlen wir die
Verwendung von Ersatzteilen, die bei
einem HYUNDAI Vertragswerkstatt
erworben wurden.
iANMERKUNG
OTL075014
FESTSTELLBREMSE
OTL055011
TLe GER 7.qxp 6/4/2018 8:38 PM Page 34
