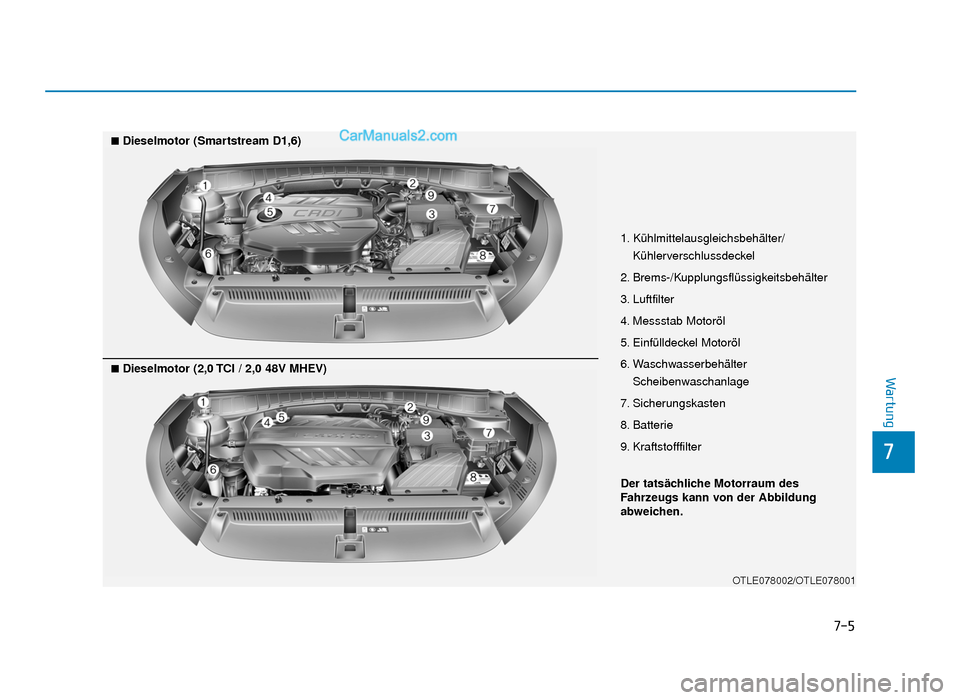

7-5
7
Wartung
1. Kühlmittelausgleichsbehälter/Kühlerverschlussdeckel
2. Brems-/Kupplungsflüssigkeitsbehälter
3. Luftfilter
4. Messstab Motoröl
5. Einfülldeckel Motoröl
6. Waschwasserbehälter Scheibenwaschanlage
7. Sicherungskasten
8. Batterie
9. Kraftstofffilter
Der tatsächliche Motorraum des
Fahrzeugs kann von der Abbildung
abweichen.
OTLE078002/OTLE078001
■Dieselmotor (Smartstream D1,6)
■Dieselmotor (2,0 TCI / 2,0 48V MHEV)
TLe GER 7.qxp 6/4/2018 8:36 PM Page 5

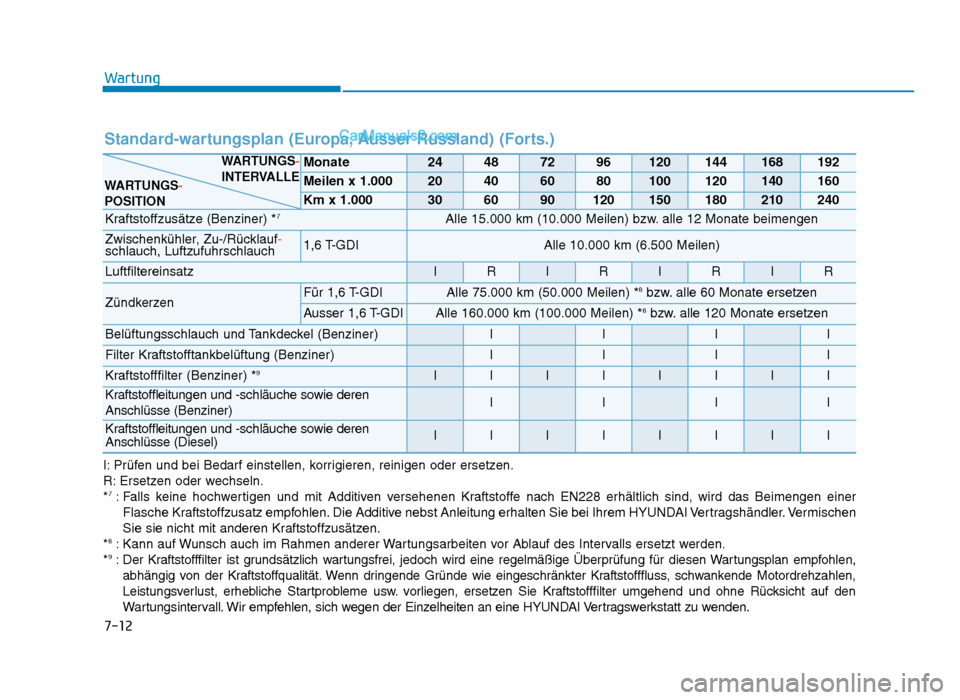

Wartung
7-12
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kraftstoffzusätze (Benziner) *7Alle 15.000 km (10.000 Meilen) bzw. alle 12 Monate beimengen
Zwischenkühler, Zu-/Rücklauf-
schlauch, Luftzufuhrschlauch1,6 T-GDIAlle 10.000 km (6.500 Meilen)
LuftfiltereinsatzIRIRIRIR
ZündkerzenFür 1,6 T-GDIAlle 75.000 km (50.000 Meilen) *8bzw. alle 60 Monate ersetzen
Ausser 1,6 T-GDIAlle 160.000 km (100.000 Meilen) *8bzw. alle 120 Monate ersetzen
Belüftungsschlauch und Tankdeckel (Benziner)IIII
Filter Kraftstofftankbelüftung (Benziner)IIII
Kraftstofffilter (Benziner) *9IIIIIIII
Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse (Benziner)IIII
Kraftstoffleitungen und -schläuche sowie deren
Anschlüsse (Diesel)IIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
7: Falls keine hochwertigen und mit Additiven versehenen Kraftstoffe nach EN228 erhältlich sind, wird das Beimengen einer
Flasche Kraftstoffzusatz empfohlen. Die Additive nebst Anleitung erhalten Sie bei Ihrem HYUNDAI Vertragshändler. Vermischen
Sie sie nicht mit anderen Kraftstoffzusätzen.
*
8: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
*9: Der Kraftstofffilter ist grundsätzlich wartungsfrei, jedoch wird eine regelmäßige Überprüfung für diesen Wartungsplan empfohle n,
abhängig von der Kraftstoffqualität. Wenn dringende Gründe wie eingeschränkter Kraftstofffluss, schwankende Motordrehzahlen,
Leistungsverlust, erhebliche Startprobleme usw. vorliegen, ersetzen Sie Kraftstofffilter umgehend und ohne Rücksicht auf den
Wartungsintervall. Wir empfehlen, sich wegen der Einzelheiten an eine HYUNDAI Vertragswerkstatt zu wenden.
TLe GER 7.qxp 6/4/2018 8:36 PM Page 12

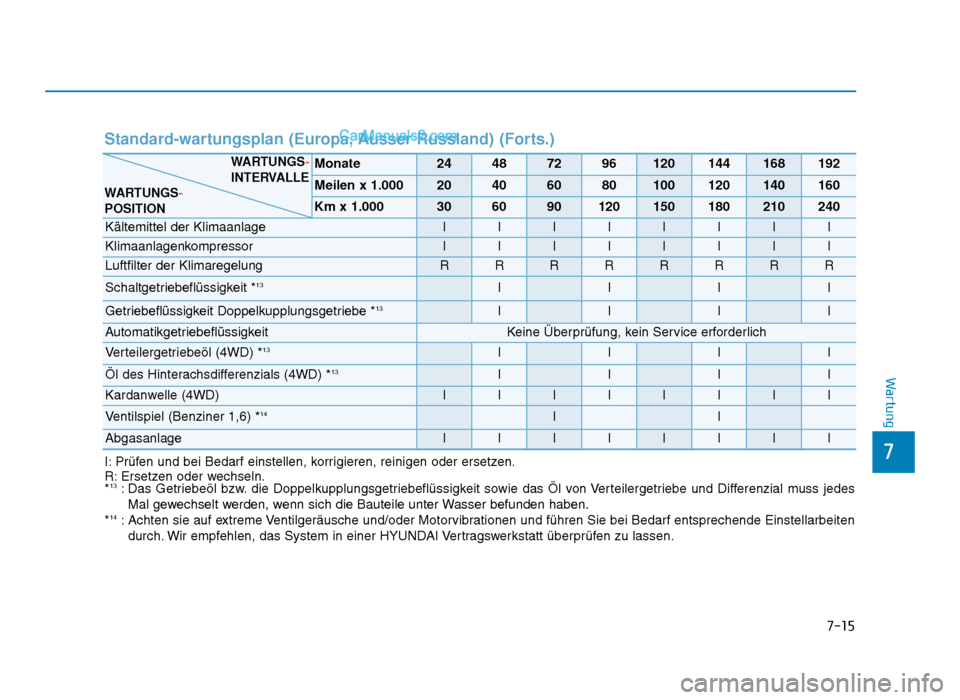

7-15
7
Wartung
Standard-wartungsplan (Europa, Ausser Russland) (Forts.)
I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R: Ersetzen oder wechseln.
*
13: Das Getriebeöl bzw. die Doppelkupplungsgetriebeflüssigkeit sowie das Öl von Verteilergetriebe und Differenzial muss jedesMal gewechselt werden, wenn sich die Bauteile unter Wasser befunden haben.
*
14: Achten sie auf extreme Ventilgeräusche und/oder Motorvibrationen und führen Sie bei Bedarf entsprechende Einstellarbeiten durch. Wir empfehlen, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.
Monate24487296120144168192
Meilen x 1.00020406080100120140160
Km x 1.000306090120150180210240
Kältemittel der KlimaanlageIIIIIIII
KlimaanlagenkompressorIIIIIIII
Luftfilter der KlimaregelungRRRRRRRR
Schaltgetriebeflüssigkeit *13IIII
Getriebeflüssigkeit Doppelkupplungsgetriebe *13IIII
AutomatikgetriebeflüssigkeitKeine Überprüfung, kein Service erforderlich
Verteilergetriebeöl (4WD) *13IIII
Öl des Hinterachsdifferenzials (4WD) *13IIII
Kardanwelle (4WD)IIIIIIII
Ventilspiel (Benziner 1,6) *14II
AbgasanlageIIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
TLe GER 7.qxp 6/4/2018 8:36 PM Page 15

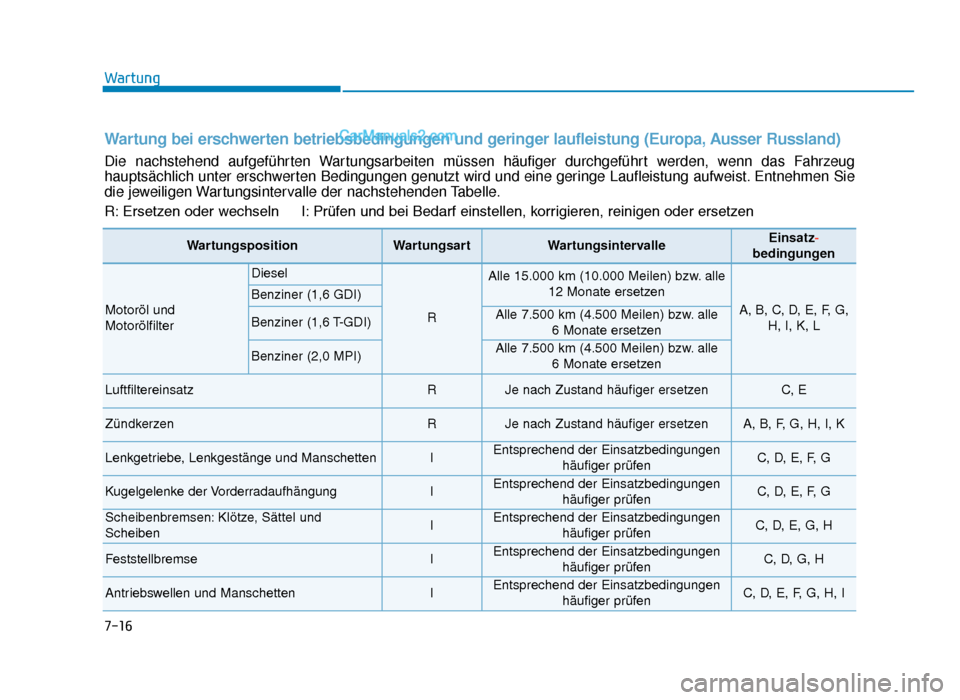

Wartung
7-16
Wartung bei erschwerten betriebsbedingungen und geringer laufleistung (Europa, Ausser Russland)
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug
hauptsächlich unter erschwerten Bedingungen genutzt wird und eine geringe Laufleistung aufweist. Entnehmen Sie
die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R: Ersetzen oder wechseln I: Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Motoröl und
Motorölfilter
Diesel
R
Alle 15.000 km (10.000 Meilen) bzw. alle 12 Monate ersetzen
A, B, C, D, E, F, G,H, I, K, L
Benziner (1,6 GDI)
Benziner (1,6 T-GDI)Alle 7.500 km (4.500 Meilen) bzw. alle 6 Monate ersetzen
Benziner (2,0 MPI)Alle 7.500 km (4.500 Meilen) bzw. alle 6 Monate ersetzen
LuftfiltereinsatzRJe nach Zustand häufiger ersetzenC, E
ZündkerzenRJe nach Zustand häufiger ersetzenA, B, F, G, H, I, K
Lenkgetriebe, Lenkgestänge und ManschettenIEntsprechend der Einsatzbedingungen häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze, Sättel und
ScheibenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, G, H
FeststellbremseIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungenhäufiger prüfenC, D, E, F, G, H, I
TLe GER 7.qxp 6/4/2018 8:36 PM Page 16

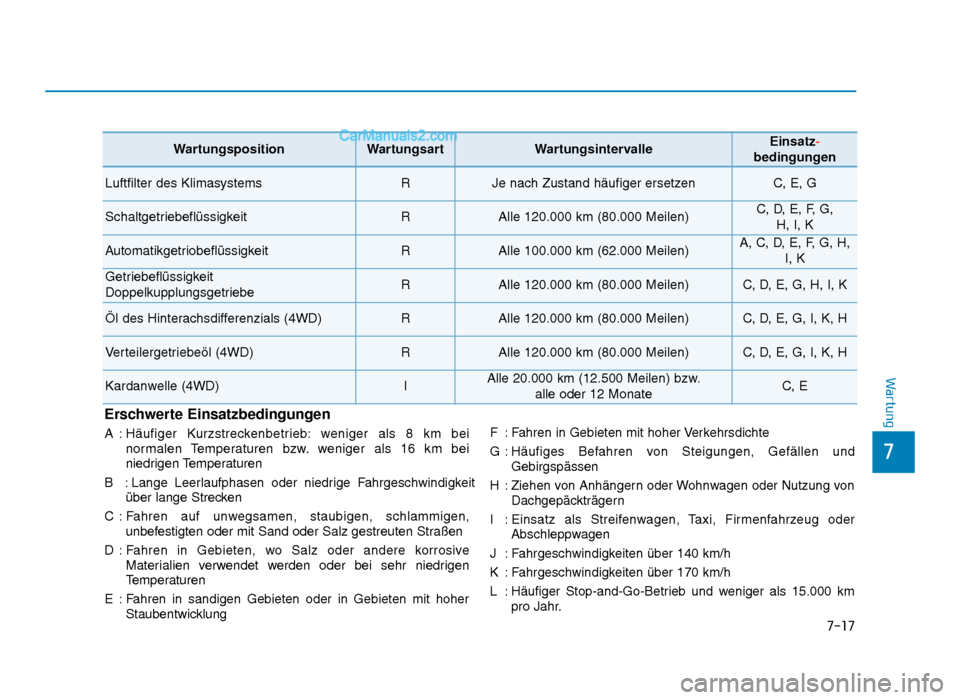

7-17
7
Wartung
Erschwerte Einsatzbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km beinormalen Temperaturen bzw. weniger als 16 km bei
niedrigen Temperaturen
B : Lange Leerlaufphasen oder niedrige Fahrgeschwindigkeit über lange Strecken
C : Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen
D : Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwendet werden oder bei sehr niedrigen
Temperaturen
E : Fahren in sandigen Gebieten oder in Gebieten mit hoher Staubentwicklung F : Fahren in Gebieten mit hoher Verkehrsdichte
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen
H : Ziehen von Anhängern oder Wohnwagen oder Nutzung von Dachgepäckträgern
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen
J : Fahrgeschwindigkeiten über 140 km/h
K : Fahrgeschwindigkeiten über 170 km/h
L : Häufiger Stop-and-Go-Betrieb und weniger als 15.000 km pro Jahr.
WartungspositionWartungsartWartungsintervalleEinsatz-
bedingungen
Luftfilter des KlimasystemsRJe nach Zustand häufiger ersetzenC, E, G
SchaltgetriebeflüssigkeitRAlle 120.000 km (80.000 Meilen)C, D, E, F, G, H, I, K
AutomatikgetriobeflüssigkeitRAlle 100.000 km (62.000 Meilen)A, C, D, E, F, G, H, I, K
Getriebeflüssigkeit
DoppelkupplungsgetriebeRAlle 120.000 km (80.000 Meilen)C, D, E, G, H, I, K
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Verteilergetriebeöl (4WD)RAlle 120.000 km (80.000 Meilen)C, D, E, G, I, K, H
Kardanwelle (4WD)IAlle 20.000 km (12.500 Meilen) bzw. alle oder 12 MonateC, E
TLe GER 7.qxp 6/4/2018 8:36 PM Page 17

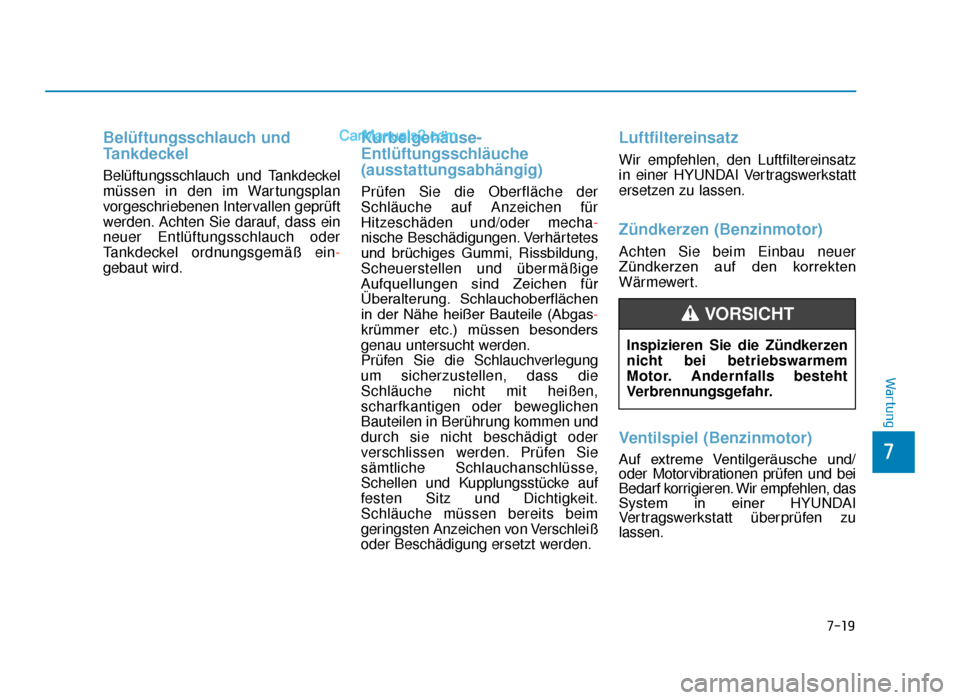

7-19
7
Wartung
Belüftungsschlauch und
Tankdeckel
Belüftungsschlauch und Tankdeckel
müssen in den im Wartungsplan
vorgeschriebenen Intervallen geprüft
werden. Achten Sie darauf, dass ein
neuer Entlüftungsschlauch oder
Tankdeckel ordnungsgemäß ein-
gebaut wird.
Kurbelgehäuse-
Entlüftungsschläuche
(ausstattungsabhängig)
Prüfen Sie die Oberfläche der
Schläuche auf Anzeichen für
Hitzeschäden und/oder mecha -
nische Beschädigungen. Verhärtetes
und brüchiges Gummi, Rissbildung,
Scheuerstellen und übermäßige
Aufquellungen sind Zeichen für
Überalterung. Schlauchoberflächen
in der Nähe heißer Bauteile (Abgas -
krümmer etc.) müssen besonders
genau untersucht werden.
Prüfen Sie die Schlauchverlegung
um sicherzustellen, dass die
Schläuche nicht mit heißen,
scharfkantigen oder beweglichen
Bauteilen in Berührung kommen und
durch sie nicht beschädigt oder
verschlissen werden. Prüfen Sie
sämtliche Schlauchanschlüsse,
Schellen und Kupplungsstücke auf
festen Sitz und Dichtigkeit.
Schläuche müssen bereits beim
geringsten Anzeichen von Verschleiß
oder Beschädigung ersetzt werden.
Luftfiltereinsatz
Wir empfehlen, den Luftfiltereinsatz
in einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
Zündkerzen (Benzinmotor)
Achten Sie beim Einbau neuer
Zündkerzen auf den korrekten
Wärmewert.
Ventilspiel (Benzinmotor)
Auf extreme Ventilgeräusche und/
oder Motorvibrationen prüfen und bei
Bedarf korrigieren. Wir empfehlen, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen. Inspizieren Sie die Zündkerzen
nicht bei betriebswarmem
Motor. Andernfalls besteht
Verbrennungsgefahr.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:36 PM Page 19

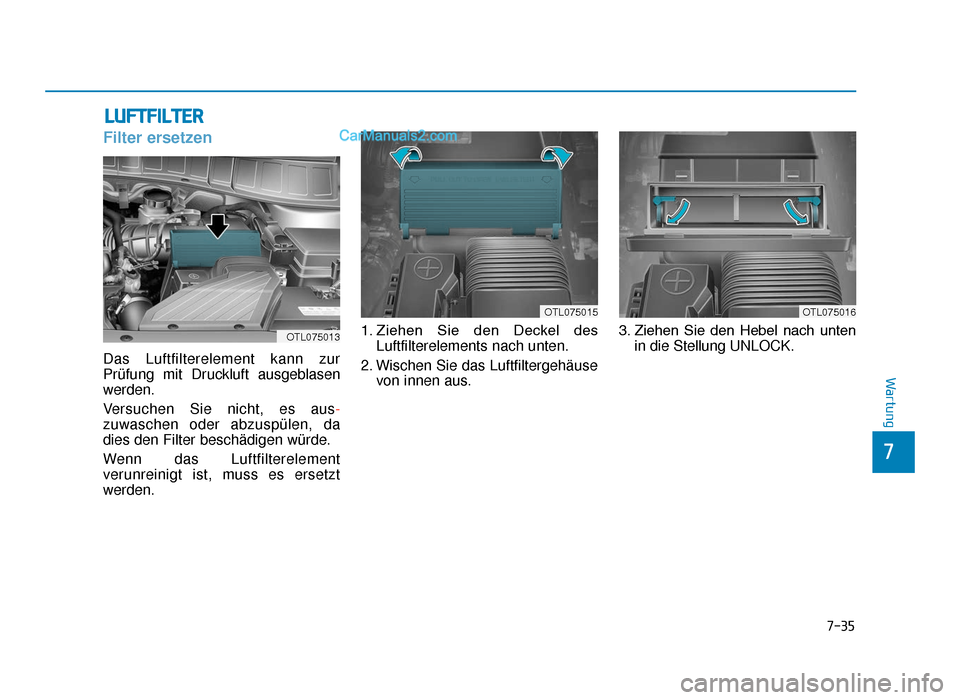

7-35
7
Wartung
LUFTFILTER
Filter ersetzen
Das Luftfilterelement kann zur
Prüfung mit Druckluft ausgeblasen
werden.
Versuchen Sie nicht, es aus-
zuwaschen oder abzuspülen, da
dies den Filter beschädigen würde.
Wenn das Luftfilterelement
verunreinigt ist, muss es ersetzt
werden. 1. Ziehen Sie den Deckel des
Luftfilterelements nach unten.
2. Wischen Sie das Luftfiltergehäuse von innen aus. 3. Ziehen Sie den Hebel nach unten
in die Stellung UNLOCK.
OTL075013
OTL075015OTL075016
TLe GER 7.qxp 6/4/2018 8:38 PM Page 35

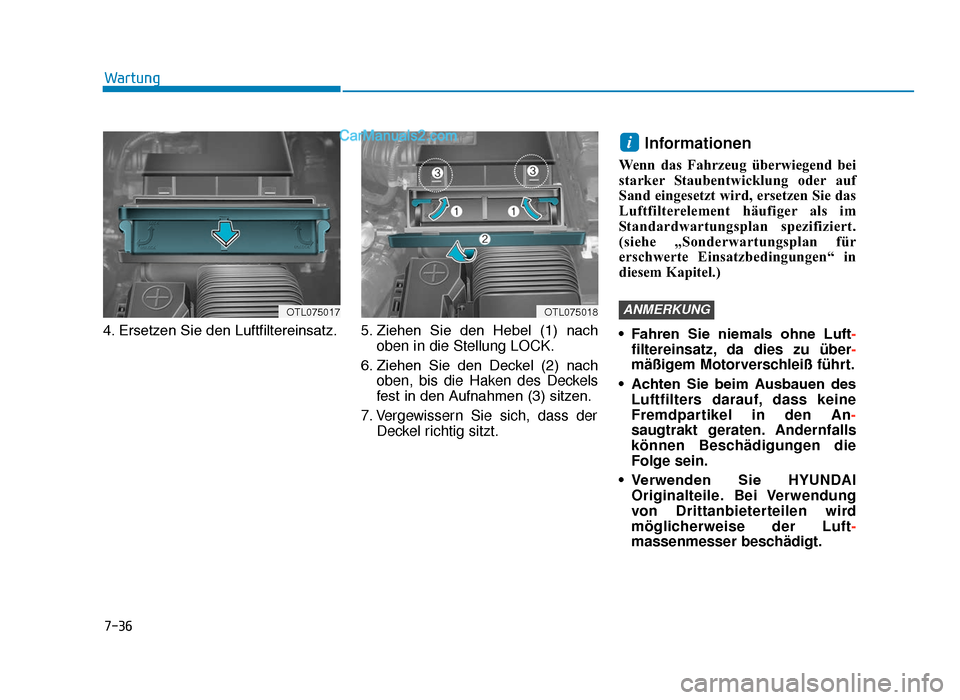

7-36
Wartung
4. Ersetzen Sie den Luftfiltereinsatz. 5. Ziehen Sie den Hebel (1) nach oben in die Stellung LOCK.
6. Ziehen Sie den Deckel (2) nach oben, bis die Haken des Deckels
fest in den Aufnahmen (3) sitzen.
7. Vergewissern Sie sich, dass der Deckel richtig sitzt.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie das
Luftfilterelement häufiger als im
Standardwartungsplan spezifiziert.
(siehe „Sonderwartungsplan für
erschwerte Einsatzbedingungen“ in
diesem Kapitel.)
• Fahren Sie niemals ohne Luft -
filtereinsatz, da dies zu über -
mäßigem Motorverschleiß führt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den An-
saugtrakt geraten. Andernfalls
können Beschädigungen die
Folge sein.
• Verwenden Sie HYUNDAI Originalteile. Bei Verwendung
von Drittanbieterteilen wird
möglicherweise der Luft-
massenmesser beschädigt.
ANMERKUNG
i
OTL075017OTL075018
