2019 Hyundai Santa Fe Instrument

5-121
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Schalten Sie das BCW- und RCCW-
System (ausstattungsabhängig) aus,
wenn ein Anhänger oder ein Träger
montiert ist.
- Drücken Sie die BCW-Taste
(Kontrollleuchte der Taste erlischt)
- Deaktiveren Sie das RCCW-
System, indem Sie dieses
abwählen
"User Settings
[Benutzereinstellungen] →Driver
assistance [Fahrerassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →Rear Cross-Traffic
Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]"
(ausstattungsabhängig)Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW-System zu verwenden.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das BCW-
System wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
OIK057092L

5-131
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
•Bringen Sie keine
Fremdkörper wie z.B.
Aufkleber oder eine
Stoßfängerverkleidung in der
Nähe des Radarsensors an
und benutzen Sie keinen Lack
im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.
OIK057092L

5-142
Fahrhinweise
Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA)
Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) kann die Bremse
betätigen, wenn ein sich näherndes
Fahrzeug innerhalb eines
bestimmten Abstands neben/hinter
dem Fahrzeug erfasst wird.
Die Bremse auf der dem möglichen
Kollisionspunkt gegenüberliegenden
Seite wird sanft betätigt. Das
Kombiinstrument informiert den
Fahrer über die Systemaktivierung.Der Assistent zur
Kollisionsvermeidung bei totem
Winkel (BCA) System (BCA) wird
automatisch deaktiviert, wenn:
- Das Fahrzeug fährt eine
bestimmte Strecke weg
- Die Fahrzeugrichtung wird in
Richtung auf den möglichen
Kollisionspunkt geändert
- Das Lenkrad wird abrupt gedreht
- Das Bremspedal wird betätigt
- Nach einer bestimmten Zeit
Der Fahrer muss das Fahrzeug in
der Mitte der Fahrspuren fahren, um
das System im Bereitschaftsstatus
zu halten.
Wenn das Fahrzeug zu nahe an
einer Seite der Fahrspur fährt,
funktioniert das System
möglicherweise nicht einwandfrei.
Außerdem kann das System Ihr
Fahrzeug möglicherweise nicht
ordnungsgemäß steuern. Daher
müssen Sie immer die
Straßenverhältnisse im Blick haben.
OTM058084L/OTM058083L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Drehen Sie nicht
unnötigerweise am Lenkrad,
wenn der Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) in Betrieb
ist.
•Fahren Sie mit äußerster
Aufmerksamkeit. Der Assistent
zur Kollisionsvermeidung bei
totem Winkel (BCA) kann je
nach Fahrsituation nicht oder
unnötigerweise in Betrieb
gesetzt werden.
•Der Assistent zur
Kollisionsvermeidung bei
totem Winkel (BCA) stellt
lediglich eine Komfortfunktion
dar und ist kein Ersatz für
sicheres Fahrverhalten. Fahren
Sie stets vorsichtig, damit Sie
nicht von bestimmten
Situationen überrascht
werden. Achten Sie stets auf
die Straßenverhältnisse.
VORSICHT

5-145
Fahrhinweise
5
- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Schalten Sie das BCW-, BCA- und
RCCW-System
(ausstattungsabhängig) aus, wenn
ein Anhänger oder ein Träger
montiert ist.
- Drücken Sie die BCW/BCA-Taste
(Kontrollleuchte der Taste erlischt)
- Deaktiveren Sie das RCCW-
System, indem Sie dieses
abwählen
"User Settings
[Benutzereinstellungen] →Driver
assistance [Fahrerassistenz] →
Blind-spot safety [Sicherheit toter
Winkel] →Rear Cross-Traffic
Collision Warning [RCCW
(Kollisionswarnung kreuzender
Verkehr hinten)]"
(ausstattungsabhängig)Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW- und das BCA-System
zu verwenden.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das BCA-
System wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
Check Blind-Spot Collision
Warning (BCW) system
[Toter Winkel Kollisionswarn-
system prüfen]
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die
Schalterleuchte erlischt. Das System
wird automatisch abgeschaltet. Das
BCA-System funktioniert nicht, wenn
das BCW-System aufgrund einer
Störung ausgeschaltet ist. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
OTM058151L

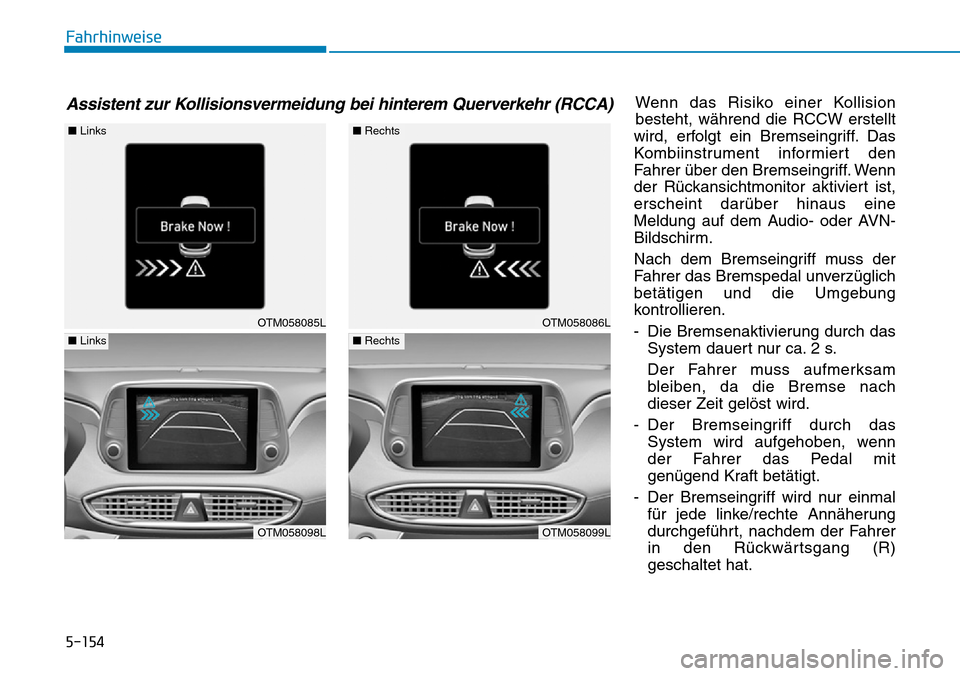

5-154
Fahrhinweise
Wenn das Risiko einer Kollision
besteht, während die RCCW erstellt
wird, erfolgt ein Bremseingriff. Das
Kombiinstrument informiert den
Fahrer über den Bremseingriff. Wenn
der Rückansichtmonitor aktiviert ist,
erscheint darüber hinaus eine
Meldung auf dem Audio- oder AVN-
Bildschirm.
Nach dem Bremseingriff muss der
Fahrer das Bremspedal unverzüglich
betätigen und die Umgebung
kontrollieren.
- Die Bremsenaktivierung durch das
System dauert nur ca. 2 s.
Der Fahrer muss aufmerksam
bleiben, da die Bremse nach
dieser Zeit gelöst wird.
- Der Bremseingriff durch das
System wird aufgehoben, wenn
der Fahrer das Pedal mit
genügend Kraft betätigt.
- Der Bremseingriff wird nur einmal
für jede linke/rechte Annäherung
durchgeführt, nachdem der Fahrer
in den Rückwärtsgang (R)
geschaltet hat.
Assistent zur Kollisionsvermeidung bei hinterem Querverkehr (RCCA)
OTM058085L
■Links
OTM058098L
■Links
OTM058086L
■Rechts
OTM058099L
■Rechts

5-155
Fahrhinweise
5
Je nach ESC-Status (Elektronische
Stabilitätskontrolle) funktioniert der
Bremseingriff möglicherweise nicht
ordnungsgemäß. Dieselbe
Warnmeldung wird auch auf dem
Kombiinstrument angezeigt.
- Wenn die ESC (Elektronische
Stabilitätskontrolle)-Warnleuchte
eingeschaltet ist.
- Wenn die ESC (Elektronische
Stabilitätskontrolle) wegen einer
anderen Funktion eingeschaltet ist.
•Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit der
Kollisionswarnung bei
hinterem Querverkehr und
dem Assistenten zur
Kollisionsvermeidung bei
hinterem Querverkehr
ausgestattet ist. Verlassen Sie
sich nicht ausschließlich auf
das System und behalten Sie
Ihr Umfeld im Auge, bevor Sie
mit dem Fahrzeug
zurücksetzen.
•Das Ausführen der
Bremsregelung liegt in der
Verantwortung des Fahrers.
•Fahren Sie mit äußerster
Aufmerksamkeit. Je nach
Fahrsituation funktionieren
die Kollisionswarnung bei
hinterem Querverkehr und der
Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr
möglicherweise nicht
ordnungsgemäß.
VORSICHT
•Wenn die Betriebsbedingung
der Kollisionswarnung bei
hinterem Querverkehr erfüllt
ist, erfolgt die Warnung jedes
Mal, wenn sich ein Fahrzeug
Ihrem gestoppten Fahrzeug (0
km/h Fahrgeschwindigkeit)
von der Seite/von hinten
nähert.
•Die Systemwarnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß, wenn der
Bereich links/rechts vom
hinteren Stoßfänger von
einem Fahrzeug oder
Hindernis blockiert.
•Der Fahrer muss stets
besonders aufmerksam
bleiben, egal ob die
Warnleuchte am
Außenspiegel aufleuchtet
oder ein Warnton ertönt oder
nicht.
•Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des Systems
beeinträchtigen.
•Die Warnung der
Kollisionswarnung bei
hinterem Querverkehr
(RCCW) ist möglicherweise
nicht zu hören, wenn andere
Systemwarnungen aktiv sind.
ACHTUNG

5-157
Fahrhinweise
5
Blind-Spot Collision Warning
(BCW) system disabled.
Radar blocked [Toter Winkel
Kollisions-warnsystem
abgebrochen. Radar blockiert.]
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten, in
denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.- Bei schlechten
Witterungsbedingungen wie z.B.
Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am
Heckstoßfänger nicht von Schmutz
oder Schnee verdeckt werden.
Entfernen Sie jegliche Art von
Schmutz, Schnee oder Fremdkörper,
die den Betrieb der Radarsensoren
beeinträchtigen könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
•Bringen Sie keine
Fremdkörper wie z.B.
Aufkleber oder eine
Stoßfängerverkleidung in der
Nähe des Radarsensors an
und benutzen Sie keinen Lack
im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.
OIK057092L

5-164
Fahrhinweise
Betrieb des LKA
Um den LKA zu aktivieren/
deaktivieren:Betätigen Sie bei eingeschalteter
Zündung die am Armaturenbrett
links vom Lenkrad (bei Fahrzeugen
mit Rechtslenkung rechts vom
Lenkrad) befindliche LKA-Taste.
Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass der LKA
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.
Beachten Sie, dass die
Fahrgeschwindigkeit zur
AKTIVIERUNG des LKA
mindestens ca. 60 km/h
betragen muss. Die zugehörige
Anzeige am Kombiinstrument
leuchtet dann grün.
Die Farbe der Kontrollleuchte ändert
sich abhängig vom Zustand des LKA.
- Weiß : Sensor erfasst keine
Fahrspurmarkierungen oder
Fahrgeschwindigkeit liegt
unter 60 km/h.
- Grün :Sensor erfasst
Fahrspurmarkierungen und
das System kann die
Lenkung des Fahrzeugs
regeln.
Informationen
Der LKA wird automatisch aktiviert,
wenn der Motorstartknopf in die
Stellung ON gebracht wird. Die
Kontrollleuchte des Schalters schaltet
ein und die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Sie können den LKA
deaktivieren, indem Sie den LKA-
Schalter am Kombiinstrument links
vom Lenkrad betätigen oder in den
Benutzereinstellungen des LCD-
Displays LDW auswählen.
i
OTM058042
■Ausführung A
OTM058043
■Ausführung B
