3-157
Komfortfunktionen Ihres Fahrzeugs
3

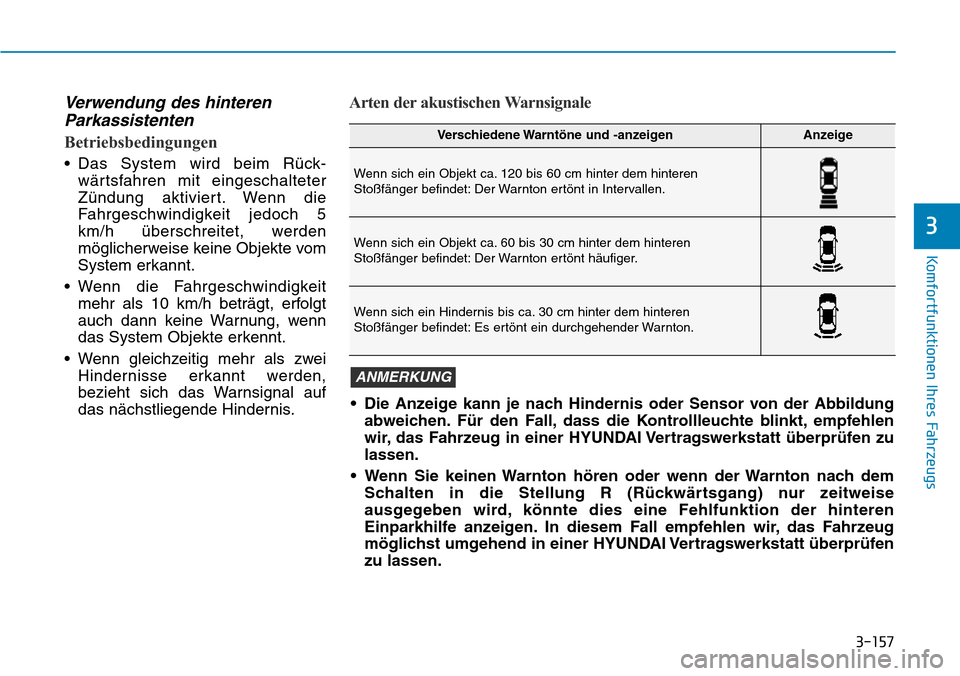

Verwendung des hinteren
Parkassistenten
Betriebsbedingungen
• Das System wird beim Rück-
wärtsfahren mit eingeschalteter
Zündung aktiviert. Wenn die
Fahrgeschwindigkeit jedoch 5
km/h überschreitet, werden
möglicherweise keine Objekte vom
System erkannt.
• Wenn die Fahrgeschwindigkeit
mehr als 10 km/h beträgt, erfolgt
auch dann keine Warnung, wenn
das System Objekte erkennt.
• Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das nächstliegende Hindernis.
Arten der akustischen Warnsignale
Verschiedene Warntöne und -anzeigenAnzeige
Wenn sich ein Objekt ca. 120 bis 60 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt in Intervallen.
Wenn sich ein Objekt ca. 60 bis 30 cm hinter dem hinteren
Stoßfänger befindet: Der Warnton ertönt häufiger.
Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren
Stoßfänger befindet: Es ertönt ein durchgehender Warnton.
• Die Anzeige kann je nach Hindernis oder Sensor von der Abbildung
abweichen. Für den Fall, dass die Kontrollleuchte blinkt, empfehlen
wir, das Fahrzeug in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören oder wenn der Warnton nach dem
Schalten in die Stellung R (Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies eine Fehlfunktion der hinteren
Einparkhilfe anzeigen. In diesem Fall empfehlen wir, das Fahrzeug
möglichst umgehend in einer HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
ANMERKUNG

3-158
Komfortfunktionen Ihres Fahrzeugs

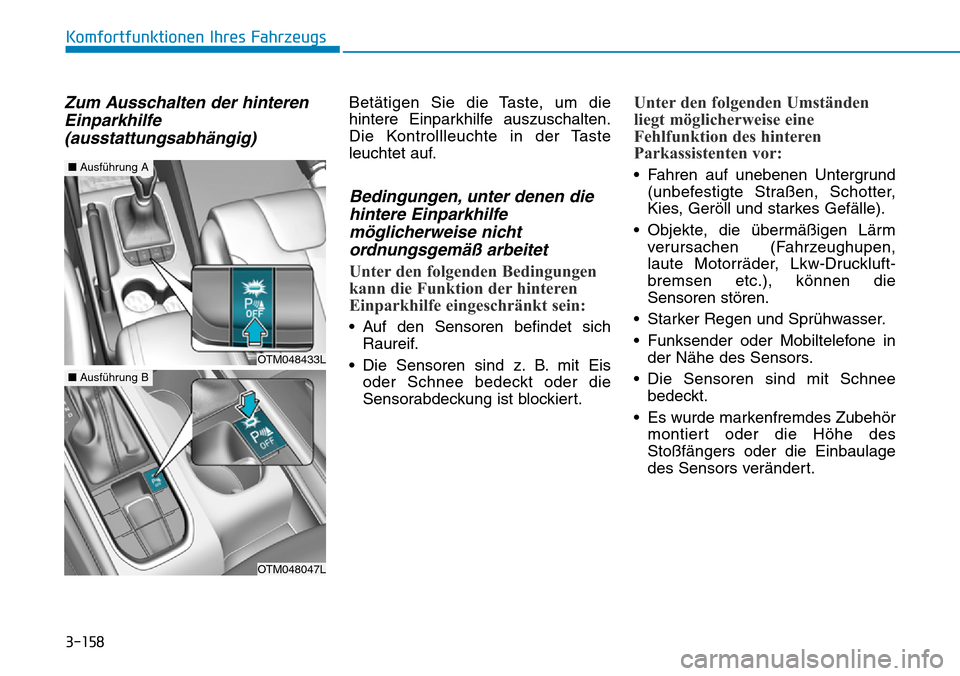

Zum Ausschalten der hinteren
Einparkhilfe
(ausstattungsabhängig)Betätigen Sie die Taste, um die
hintere Einparkhilfe auszuschalten.
Die Kontrollleuchte in der Taste
leuchtet auf.
Bedingungen, unter denen die
hintere Einparkhilfe
möglicherweise nicht
ordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren
Einparkhilfe eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis
oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
Unter den folgenden Umständen
liegt möglicherweise eine
Fehlfunktion des hinteren
Parkassistenten vor:
• Fahren auf unebenen Untergrund
(unbefestigte Straßen, Schotter,
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm
verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender oder Mobiltelefone in
der Nähe des Sensors.
• Die Sensoren sind mit Schnee
bedeckt.
• Es wurde markenfremdes Zubehör
montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
OTM048433L
■Ausführung A
OTM048047L
■Ausführung B

3-159
Komfortfunktionen Ihres Fahrzeugs
3

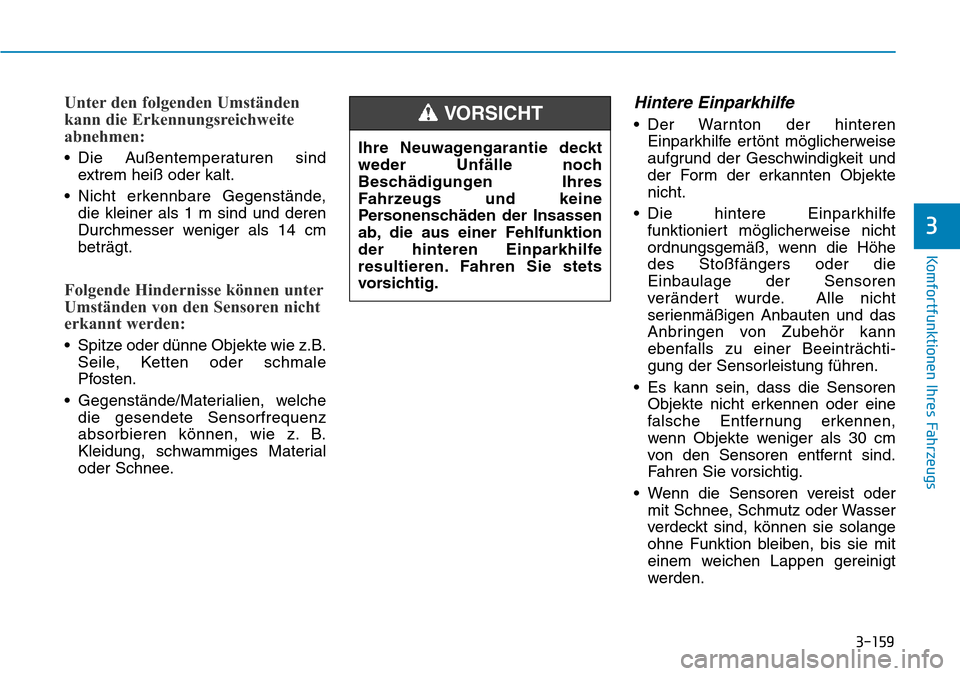

Unter den folgenden Umständen
kann die Erkennungsreichweite
abnehmen:
• Die Außentemperaturen sind
extrem heiß oder kalt.
• Nicht erkennbare Gegenstände,
die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
• Spitze oder dünne Objekte wie z.B.
Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Materialien, welche
die gesendete Sensorfrequenz
absorbieren können, wie z. B.
Kleidung, schwammiges Material
oder Schnee.
Hintere Einparkhilfe
• Der Warnton der hinteren
Einparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere Einparkhilfe
funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Es kann sein, dass die Sensoren
Objekte nicht erkennen oder eine
falsche Entfernung erkennen,
wenn Objekte weniger als 30 cm
von den Sensoren entfernt sind.
Fahren Sie vorsichtig.
• Wenn die Sensoren vereist oder
mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden. Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren Einparkhilfe
resultieren. Fahren Sie stets
vorsichtig.VORSICHT

3-160
Komfortfunktionen Ihres Fahrzeugs
• Stoßen oder verkratzen Sie die
Sensoren nicht mit harten Gegen-
ständen, die die Sensoroberfläche
beschädigen könnten. Andernfalls
könnten die Sensoren Schaden
nehmen.
• Richten Sie den Strahl von
Hochdruckreinigern nicht unmittel-
bar auf Sensoren. Der durch den
hohen Druck verursachte Impuls
kann zu Fehlfunktionen führen.

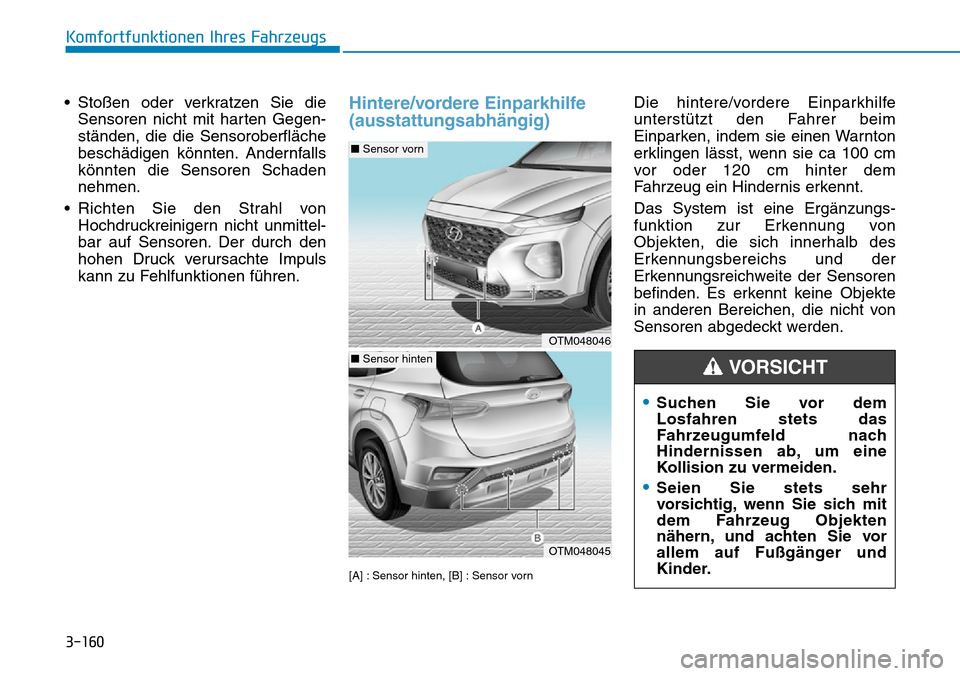

Hintere/vordere Einparkhilfe
(ausstattungsabhängig)
[A] : Sensor hinten, [B] : Sensor vorn
Die hintere/vordere Einparkhilfe
unterstützt den Fahrer beim
Einparken, indem sie einen Warnton
erklingen lässt, wenn sie ca 100 cm
vor oder 120 cm hinter dem
Fahrzeug ein Hindernis erkennt.
Das System ist eine Ergänzungs-
funktion zur Erkennung von
Objekten, die sich innerhalb des
Erkennungsbereichs und der
Erkennungsreichweite der Sensoren
befinden. Es erkennt keine Objekte
in anderen Bereichen, die nicht von
Sensoren abgedeckt werden.
OTM048046
OTM048045
■Sensor vorn
■Sensor hinten
•Suchen Sie vor dem
Losfahren stets das
Fahrzeugumfeld nach
Hindernissen ab, um eine
Kollision zu vermeiden.
•Seien Sie stets sehr
vorsichtig, wenn Sie sich mit
dem Fahrzeug Objekten
nähern, und achten Sie vor
allem auf Fußgänger und
Kinder.
VORSICHT

3-161
Komfortfunktionen Ihres Fahrzeugs
3

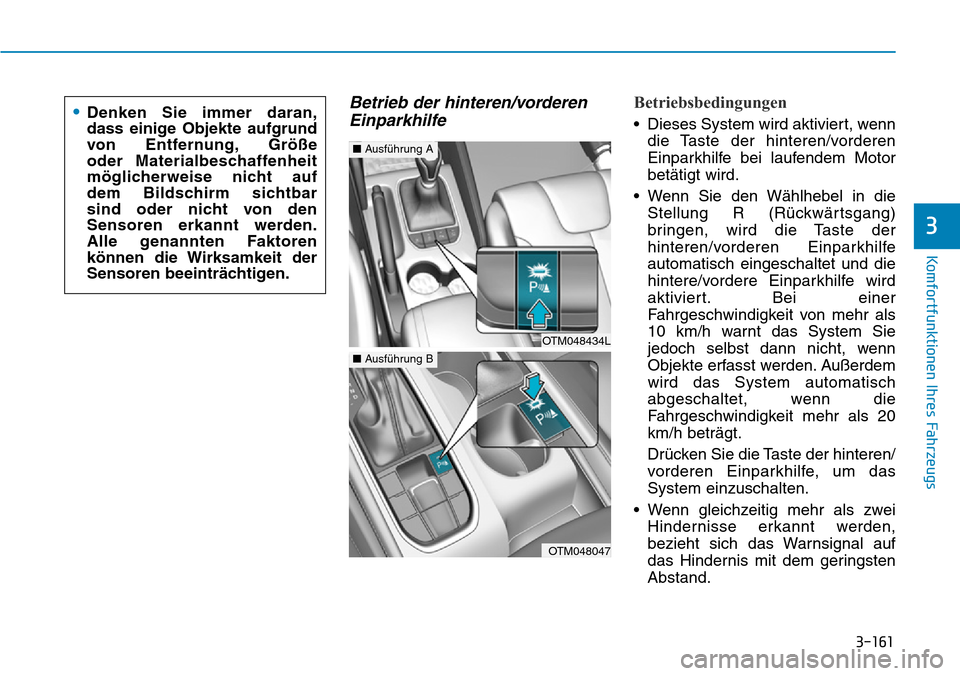

Betrieb der hinteren/vorderen
EinparkhilfeBetriebsbedingungen
• Dieses System wird aktiviert, wenn
die Taste der hinteren/vorderen
Einparkhilfe bei laufendem Motor
betätigt wird.
• Wenn Sie den Wählhebel in die
Stellung R (Rückwärtsgang)
bringen, wird die Taste der
hinteren/vorderen Einparkhilfe
automatisch eingeschaltet und die
hintere/vordere Einparkhilfe wird
aktiviert. Bei einer
Fahrgeschwindigkeit von mehr als
10 km/h warnt das System Sie
jedoch selbst dann nicht, wenn
Objekte erfasst werden. Außerdem
wird das System automatisch
abgeschaltet, wenn die
Fahrgeschwindigkeit mehr als 20
km/h beträgt.
Drücken Sie die Taste der hinteren/
vorderen Einparkhilfe, um das
System einzuschalten.
• Wenn gleichzeitig mehr als zwei
Hindernisse erkannt werden,
bezieht sich das Warnsignal auf
das Hindernis mit dem geringsten
Abstand.•Denken Sie immer daran,
dass einige Objekte aufgrund
von Entfernung, Größe
oder Materialbeschaffenheit
möglicherweise nicht auf
dem Bildschirm sichtbar
sind oder nicht von den
Sensoren erkannt werden.
Alle genannten Faktoren
können die Wirksamkeit der
Sensoren beeinträchtigen.
OTM048434L
■Ausführung A
OTM048047
■Ausführung B

3-162
Komfortfunktionen Ihres Fahrzeugs
• Die Anzeige kann je nach
Hindernis oder Sensor von der
Abbildung abweichen. Für den
Fall, dass die Kontrollleuchte
blinkt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
• Wenn Sie keinen Warnton hören
oder wenn der Warnton nach
dem Schalten in die Stellung R
(Rückwärtsgang) nur zeitweise
ausgegeben wird, könnte dies
eine Fehlfunktion der hinteren/
vorderen Einparkhilfe anzeigen.
In diesem Fall empfehlen wir,
das Fahrzeug möglichst
umgehend in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ANMERKUNG

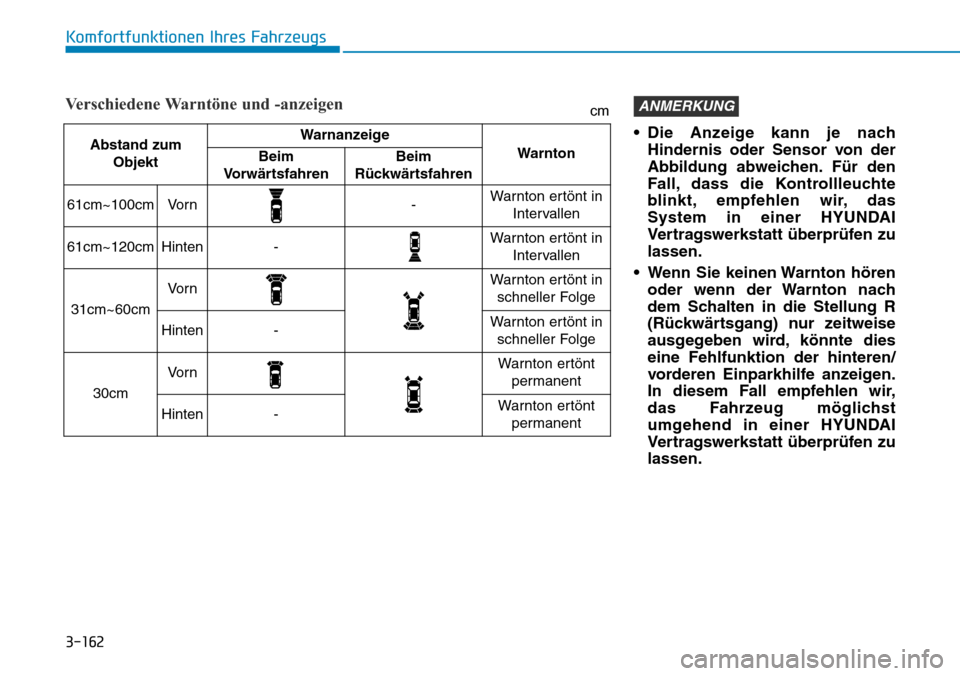

Abstand zum
ObjektWarnanzeige
WarntonBeim
VorwärtsfahrenBeim
Rückwärtsfahren
61cm~100cmVo r n-Warnton ertönt in
Intervallen
61cm~120cmHinten-Warnton ertönt in
Intervallen
31cm~60cm
Vo r nWarnton ertönt in
schneller Folge
Hinten-Warnton ertönt in
schneller Folge
30cm
Vo r nWarnton ertönt
permanent
Hinten-Warnton ertönt
permanent
Verschiedene Warntöne und -anzeigencm

3-163
Komfortfunktionen Ihres Fahrzeugs
3

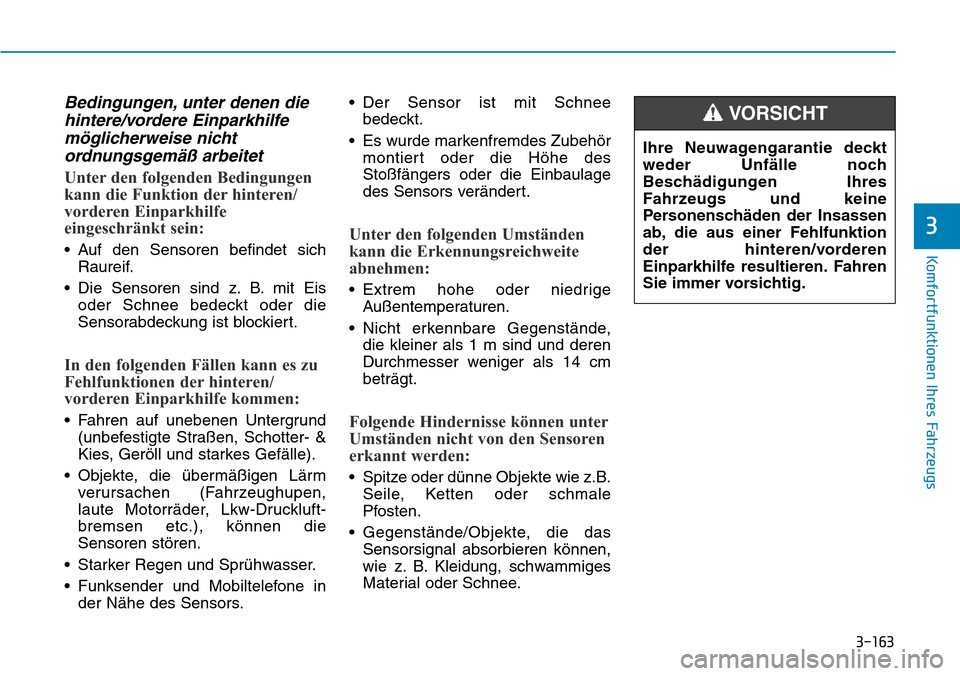

Bedingungen, unter denen die
hintere/vordere Einparkhilfe
möglicherweise nicht
ordnungsgemäß arbeitet
Unter den folgenden Bedingungen
kann die Funktion der hinteren/
vorderen Einparkhilfe
eingeschränkt sein:
• Auf den Sensoren befindet sich
Raureif.
• Die Sensoren sind z. B. mit Eis
oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert.
In den folgenden Fällen kann es zu
Fehlfunktionen der hinteren/
vorderen Einparkhilfe kommen:
• Fahren auf unebenen Untergrund
(unbefestigte Straßen, Schotter- &
Kies, Geröll und starkes Gefälle).
• Objekte, die übermäßigen Lärm
verursachen (Fahrzeughupen,
laute Motorräder, Lkw-Druckluft-
bremsen etc.), können die
Sensoren stören.
• Starker Regen und Sprühwasser.
• Funksender und Mobiltelefone in
der Nähe des Sensors.• Der Sensor ist mit Schnee
bedeckt.
• Es wurde markenfremdes Zubehör
montiert oder die Höhe des
Stoßfängers oder die Einbaulage
des Sensors verändert.
Unter den folgenden Umständen
kann die Erkennungsreichweite
abnehmen:
• Extrem hohe oder niedrige
Außentemperaturen.
• Nicht erkennbare Gegenstände,
die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Hindernisse können unter
Umständen nicht von den Sensoren
erkannt werden:
• Spitze oder dünne Objekte wie z.B.
Seile, Ketten oder schmale
Pfosten.
• Gegenstände/Objekte, die das
Sensorsignal absorbieren können,
wie z. B. Kleidung, schwammiges
Material oder Schnee.Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres
Fahrzeugs und keine
Personenschäden der Insassen
ab, die aus einer Fehlfunktion
der hinteren/vorderen
Einparkhilfe resultieren. Fahren
Sie immer vorsichtig.
VORSICHT

3-164
Komfortfunktionen Ihres Fahrzeugs

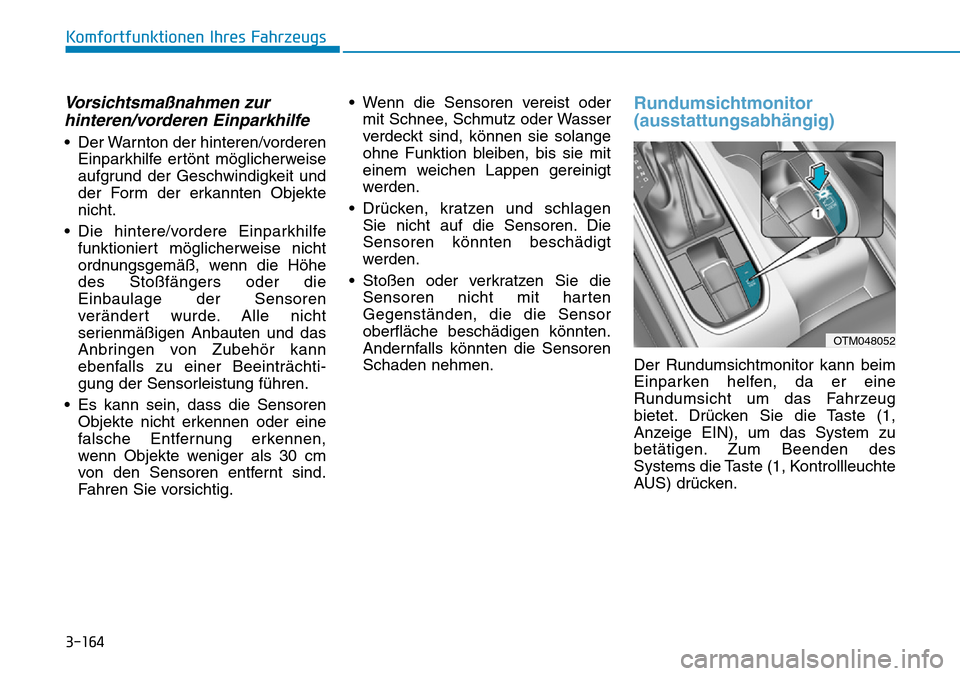

Vorsichtsmaßnahmen zur
hinteren/vorderen Einparkhilfe
• Der Warnton der hinteren/vorderen
Einparkhilfe ertönt möglicherweise
aufgrund der Geschwindigkeit und
der Form der erkannten Objekte
nicht.
• Die hintere/vordere Einparkhilfe
funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe
des Stoßfängers oder die
Einbaulage der Sensoren
verändert wurde. Alle nicht
serienmäßigen Anbauten und das
Anbringen von Zubehör kann
ebenfalls zu einer Beeinträchti-
gung der Sensorleistung führen.
• Es kann sein, dass die Sensoren
Objekte nicht erkennen oder eine
falsche Entfernung erkennen,
wenn Objekte weniger als 30 cm
von den Sensoren entfernt sind.
Fahren Sie vorsichtig.• Wenn die Sensoren vereist oder
mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.
• Drücken, kratzen und schlagen
Sie nicht auf die Sensoren. Die
Sensoren könnten beschädigt
werden.
• Stoßen oder verkratzen Sie die
Sensoren nicht mit harten
Gegenständen, die die Sensor
oberfläche beschädigen könnten.
Andernfalls könnten die Sensoren
Schaden nehmen.
Rundumsichtmonitor
(ausstattungsabhängig)
Der Rundumsichtmonitor kann beim
Einparken helfen, da er eine
Rundumsicht um das Fahrzeug
bietet. Drücken Sie die Taste (1,
Anzeige EIN), um das System zu
betätigen. Zum Beenden des
Systems die Taste (1, Kontrollleuchte
AUS) drücken.
OTM048052
