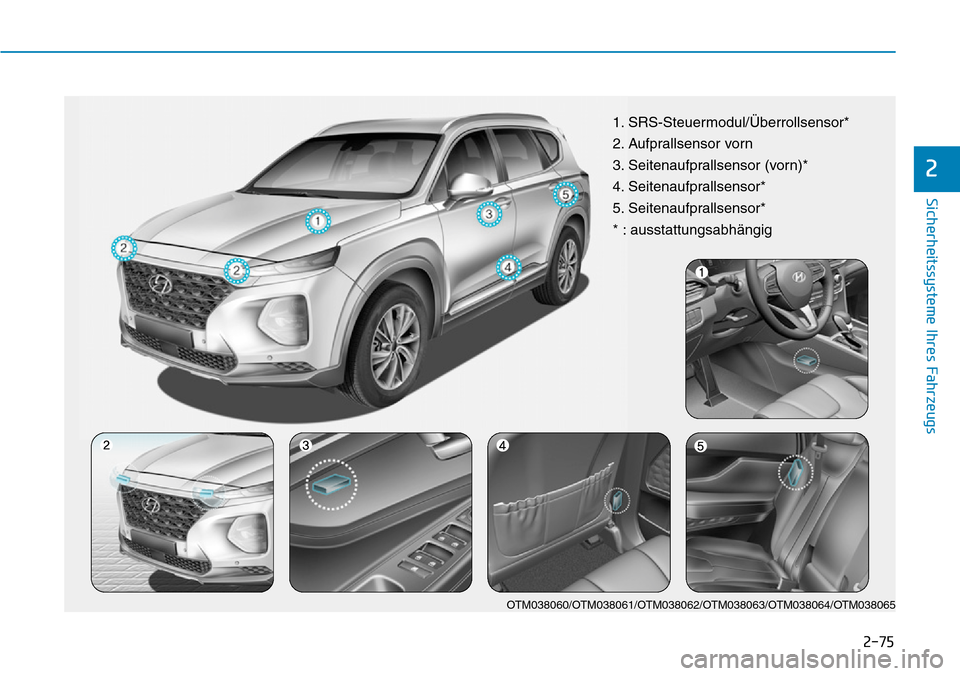

2019 Hyundai Santa Fe sensor

2-75
Sicherheitssysteme Ihres Fahrzeugs
2
OTM038060/OTM038061/OTM038062/OTM038063/OTM038064/OTM038065
1. SRS-Steuermodul/Überrollsensor*
2. Aufprallsensor vorn
3. Seitenaufprallsensor (vorn)*
4. Seitenaufprallsensor*
5. Seitenaufprallsensor*
* : ausstattungsabhängig

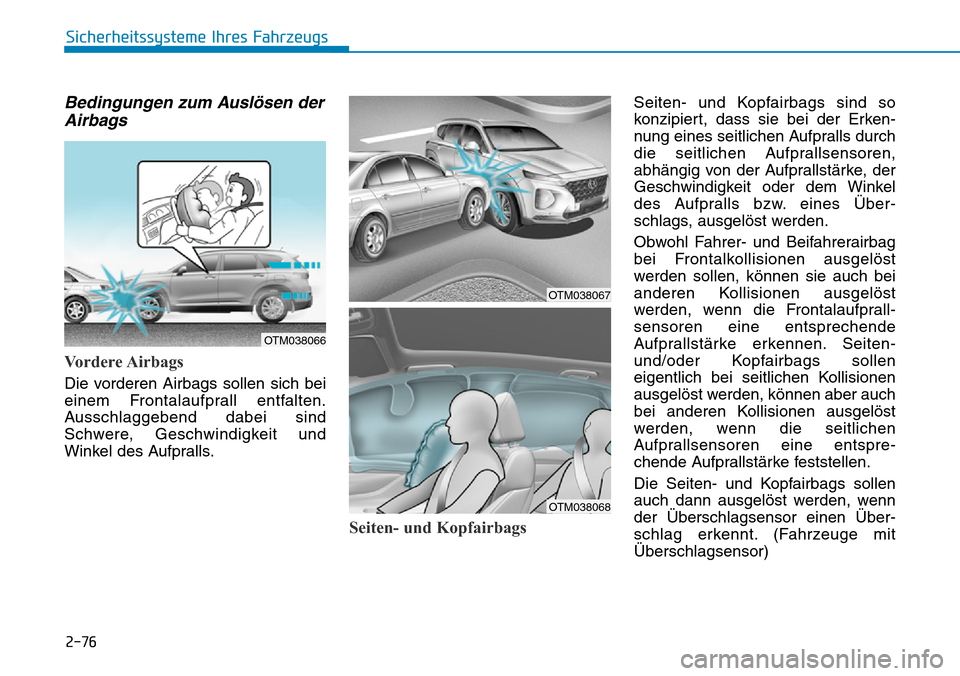

2-76
Sicherheitssysteme Ihres Fahrzeugs
Bedingungen zum Auslösen der
Airbags
Vordere Airbags
Die vorderen Airbags sollen sich bei
einem Frontalaufprall entfalten.
Ausschlaggebend dabei sind
Schwere, Geschwindigkeit und
Winkel des Aufpralls.
Seiten- und Kopfairbags
Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der Erken-
nung eines seitlichen Aufpralls durch
die seitlichen Aufprallsensoren,
abhängig von der Aufprallstärke, der
Geschwindigkeit oder dem Winkel
des Aufpralls bzw. eines Über-
schlags, ausgelöst werden.
Obwohl Fahrer- und Beifahrerairbag
bei Frontalkollisionen ausgelöst
werden sollen, können sie auch bei
anderen Kollisionen ausgelöst
werden, wenn die Frontalaufprall-
sensoren eine entsprechende
Aufprallstärke erkennen. Seiten-
und/oder Kopfairbags sollen
eigentlich bei seitlichen Kollisionen
ausgelöst werden, können aber auch
bei anderen Kollisionen ausgelöst
werden, wenn die seitlichen
Aufprallsensoren eine entspre-
chende Aufprallstärke feststellen.
Die Seiten- und Kopfairbags sollen
auch dann ausgelöst werden, wenn
der Überschlagsensor einen Über-
schlag erkennt. (Fahrzeuge mit
Überschlagsensor)
OTM038066
OTM038068
OTM038067

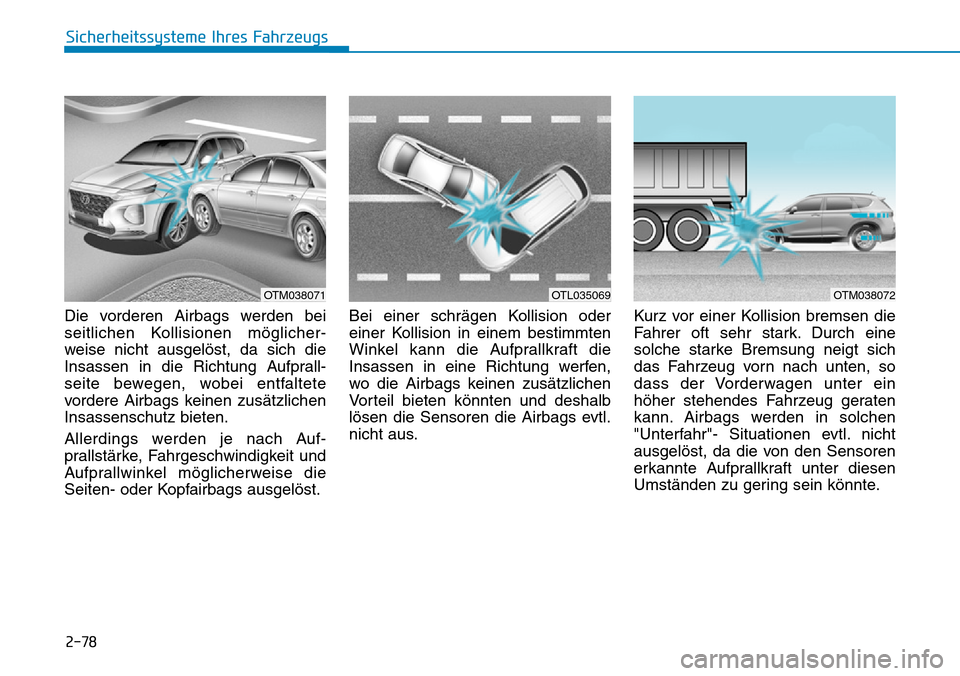

2-78
Sicherheitssysteme Ihres Fahrzeugs
Die vorderen Airbags werden bei
seitlichen Kollisionen möglicher-
weise nicht ausgelöst, da sich die
Insassen in die Richtung Aufprall-
seite bewegen, wobei entfaltete
vordere Airbags keinen zusätzlichen
Insassenschutz bieten.
Allerdings werden je nach Auf-
prallstärke, Fahrgeschwindigkeit und
Aufprallwinkel möglicherweise die
Seiten- oder Kopfairbags ausgelöst.Bei einer schrägen Kollision oder
einer Kollision in einem bestimmten
Winkel kann die Aufprallkraft die
Insassen in eine Richtung werfen,
wo die Airbags keinen zusätzlichen
Vorteil bieten könnten und deshalb
lösen die Sensoren die Airbags evtl.
nicht aus.Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich
das Fahrzeug vorn nach unten, so
dass der Vorderwagen unter ein
höher stehendes Fahrzeug geraten
kann. Airbags werden in solchen
"Unterfahr"- Situationen evtl. nicht
ausgelöst, da die von den Sensoren
erkannte Aufprallkraft unter diesen
Umständen zu gering sein könnte.
OTL035069OTM038072OTM038071

2-79
Sicherheitssysteme Ihres Fahrzeugs
2
Es ist möglich, dass die vorderen
Airbags bei Fahrzeugüberschlägen
nicht ausgelöst werden, da die
vorderen Airbags den Insassen
keinen zusätzlichen Schutz
gewähren könnten.
Informationen
• Fahrzeuge mit Überschlagsensor
Die Seiten- und Kopfairbags
werden möglicherweise entfaltet,
wenn der Überschlagsensor einen
Überschlag erkennt.
• Fahrzeuge ohne Überschlagsensor
Die Seiten- und/oder Kopfairbags
werden möglicherweise entfaltet,
wenn der Fahrzeugüberschlag aus
einem Seitenaufprall resultiert und
das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.Es kann vorkommen, dass Airbags
nicht entfaltet werden, wenn das
Fahrzeug mit Masten oder Bäumen
etc. kollidiert, wobei sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und die
Aufprallenergie von der Knaut-
schzone absorbiert wird.
i
OTM038073OTL035068

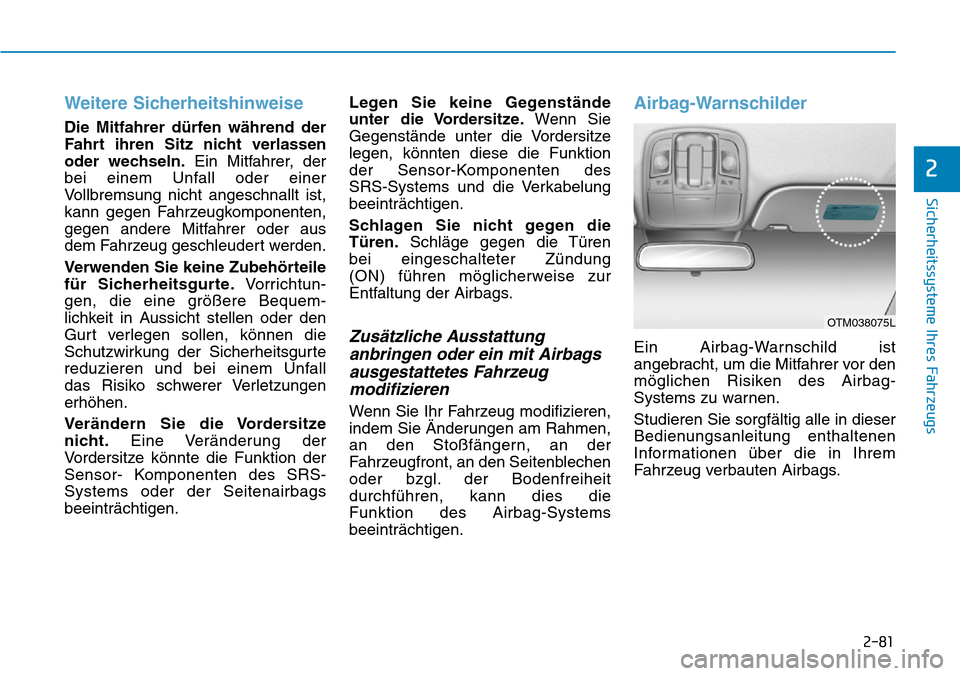

2-81
Sicherheitssysteme Ihres Fahrzeugs
2
Weitere Sicherheitshinweise
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen
oder wechseln.Ein Mitfahrer, der
bei einem Unfall oder einer
Vollbremsung nicht angeschnallt ist,
kann gegen Fahrzeugkomponenten,
gegen andere Mitfahrer oder aus
dem Fahrzeug geschleudert werden.
Verwenden Sie keine Zubehörteile
für Sicherheitsgurte.Vorrichtun-
gen, die eine größere Bequem-
lichkeit in Aussicht stellen oder den
Gurt verlegen sollen, können die
Schutzwirkung der Sicherheitsgurte
reduzieren und bei einem Unfall
das Risiko schwerer Verletzungen
erhöhen.
Verändern Sie die Vordersitze
nicht.Eine Veränderung der
Vordersitze könnte die Funktion der
Sensor- Komponenten des SRS-
Systems oder der Seitenairbags
beeinträchtigen.Legen Sie keine Gegenstände
unter die Vordersitze.Wenn Sie
Gegenstände unter die Vordersitze
legen, könnten diese die Funktion
der Sensor-Komponenten des
SRS-Systems und die Verkabelung
beeinträchtigen.
Schlagen Sie nicht gegen die
Türen.Schläge gegen die Türen
bei eingeschalteter Zündung
(ON) führen möglicherweise zur
Entfaltung der Airbags.
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeug
modifizieren
Wenn Sie Ihr Fahrzeug modifizieren,
indem Sie Änderungen am Rahmen,
an den Stoßfängern, an der
Fahrzeugfront, an den Seitenblechen
oder bzgl. der Bodenfreiheit
durchführen, kann dies die
Funktion des Airbag-Systems
beeinträchtigen.
Airbag-Warnschilder
Ein Airbag-Warnschild ist
angebracht, um die Mitfahrer vor den
möglichen Risiken des Airbag-
Systems zu warnen.
Studieren Sie sorgfältig alle in dieser
Bedienungsanleitung enthaltenen
Informationen über die in Ihrem
Fahrzeug verbauten Airbags.
OTM038075L

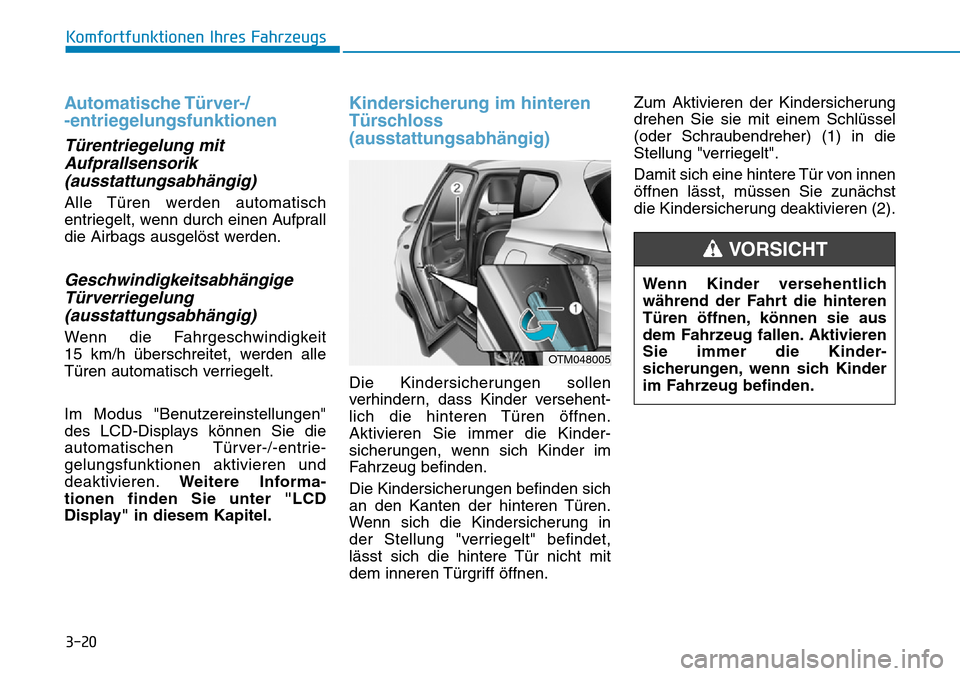

3-20
Komfortfunktionen Ihres Fahrzeugs
Automatische Türver-/
-entriegelungsfunktionen
Türentriegelung mit
Aufprallsensorik
(ausstattungsabhängig)
Alle Türen werden automatisch
entriegelt, wenn durch einen Aufprall
die Airbags ausgelöst werden.
Geschwindigkeitsabhängige
Türverriegelung
(ausstattungsabhängig)
Wenn die Fahrgeschwindigkeit
15 km/h überschreitet, werden alle
Türen automatisch verriegelt.
Im Modus "Benutzereinstellungen"
des LCD-Displays können Sie die
automatischen Türver-/-entrie-
gelungsfunktionen aktivieren und
deaktivieren.Weitere Informa-
tionen finden Sie unter "LCD
Display" in diesem Kapitel.
Kindersicherung im hinteren
Türschloss
(ausstattungsabhängig)
Die Kindersicherungen sollen
verhindern, dass Kinder versehent-
lich die hinteren Türen öffnen.
Aktivieren Sie immer die Kinder-
sicherungen, wenn sich Kinder im
Fahrzeug befinden.
Die Kindersicherungen befinden sich
an den Kanten der hinteren Türen.
Wenn sich die Kindersicherung in
der Stellung "verriegelt" befindet,
lässt sich die hintere Tür nicht mit
dem inneren Türgriff öffnen.Zum Aktivieren der Kindersicherung
drehen Sie sie mit einem Schlüssel
(oder Schraubendreher) (1) in die
Stellung "verriegelt".
Damit sich eine hintere Tür von innen
öffnen lässt, müssen Sie zunächst
die Kindersicherung deaktivieren (2).
OTM048005
Wenn Kinder versehentlich
während der Fahrt die hinteren
Türen öffnen, können sie aus
dem Fahrzeug fallen. Aktivieren
Sie immer die Kinder-
sicherungen, wenn sich Kinder
im Fahrzeug befinden.
VORSICHT

3-23
Komfortfunktionen Ihres Fahrzeugs
- Wird der Airbag ausgelöst,
während sich die Taste zum
Verriegeln der Hintertür im
eingeschalteten Zustand befindet
(Kontrollleuchte der Taste
leuchtet), so schaltet diese
automatisch aus und die
Hintertür wird entriegelt.
3
•Der Assistent für sicheres
Aussteigen (SEA) wird
möglicherweise verspätet
aktiviert oder funktioniert
nicht korrekt, wenn sich ein
Fahrzeug schnell von hinten
annähert.
•Der Assistent für sicheres
Aussteigen (SEA) funktioniert
nicht, wenn eine der
folgenden Fehlfunktionen des
Kollisionswarnsystems "Toter
Winkel" (BWC) vorliegt:
- Wenn die BCW-
Warnmeldung erscheint
- Wenn der BCW-Sensor oder
das Umfeld des Sensors
verschmutzt oder verdeckt
ist
- Wenn das BCW-System
keine oder falsche
Warnungen ausgibt
Weitere Informationen sowie
Warnhinweise und
Beschränkungen für das
System finden Sie unter
"Kollisionswarnung "Toter
Winkel" (BCW)" in Kapitel 5.
•Das System erkennt nicht
jedes Hindernis, das beim
Aussteigen eine Gefahr
darstellen kann.
•Der Fahrer und die Mitfahrer
tragen die Verantwortung,
falls es beim Aussteigen zu
einem Unfall kommt.
Überprüfen Sie stets Ihre
Umgebung, bevor Sie aus
dem Fahrzeug aussteigen.
VORSICHT
•Der Assistent für sicheres
Aussteigen (SEA) funktioniert
möglicherweise nicht korrekt,
wenn sich ein Fahrzeug oder
Hindernis im Heckbereich
Ihres Fahrzeugs befindet.
•Der Assistent für sicheres
Aussteigen (SEA) funktioniert
möglicherweise nicht korrekt,
wenn sich auf der
übernächsten Fahrspur ein
Fahrzeug annähert und
schnell die Spuren wechselt
oder sich ein Fahrzeug mit
hoher Geschwindigkeit auf
der nächsten Fahrspur
annähert.
ACHTUNG

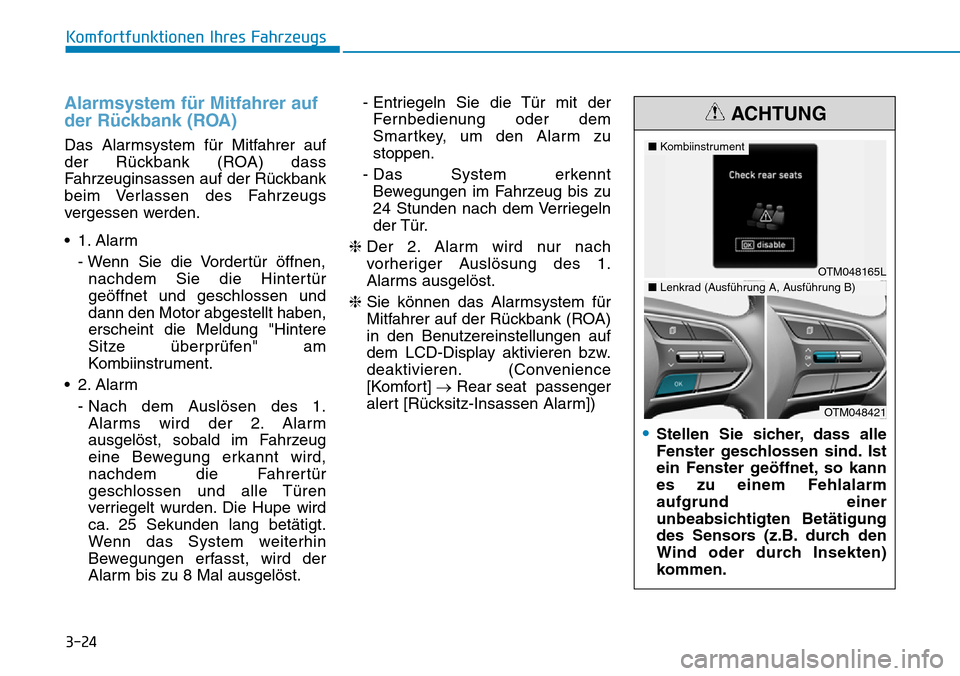

3-24
Alarmsystem für Mitfahrer auf
der Rückbank (ROA)
Das Alarmsystem für Mitfahrer auf
der Rückbank (ROA) dass
Fahrzeuginsassen auf der Rückbank
beim Verlassen des Fahrzeugs
vergessen werden.
• 1. Alarm
- Wenn Sie die Vordertür öffnen,
nachdem Sie die Hintertür
geöffnet und geschlossen und
dann den Motor abgestellt haben,
erscheint die Meldung "Hintere
Sitze überprüfen" am
Kombiinstrument.
• 2. Alarm
- Nach dem Auslösen des 1.
Alarms wird der 2. Alarm
ausgelöst, sobald im Fahrzeug
eine Bewegung erkannt wird,
nachdem die Fahrertür
geschlossen und alle Türen
verriegelt wurden. Die Hupe wird
ca. 25 Sekunden lang betätigt.
Wenn das System weiterhin
Bewegungen erfasst, wird der
Alarm bis zu 8 Mal ausgelöst.- Entriegeln Sie die Tür mit der
Fernbedienung oder dem
Smartkey, um den Alarm zu
stoppen.
- Das System erkennt
Bewegungen im Fahrzeug bis zu
24 Stunden nach dem Verriegeln
der Tür.
❈Der 2. Alarm wird nur nach
vorheriger Auslösung des 1.
Alarms ausgelöst.
❈Sie können das Alarmsystem für
Mitfahrer auf der Rückbank (ROA)
in den Benutzereinstellungen auf
dem LCD-Display aktivieren bzw.
deaktivieren. (Convenience
[Komfort] →Rear seat passenger
alert [Rücksitz-Insassen Alarm])
Komfortfunktionen Ihres Fahrzeugs
•Stellen Sie sicher, dass alle
Fenster geschlossen sind. Ist
ein Fenster geöffnet, so kann
es zu einem Fehlalarm
aufgrund einer
unbeabsichtigten Betätigung
des Sensors (z.B. durch den
Wind oder durch Insekten)
kommen.
ACHTUNG
OTM048165L
■Kombiinstrument
OTM048421
■Lenkrad (Ausführung A, Ausführung B)
