2019 FIAT TIPO 4DOORS Knjižica za upotrebu i održavanje (in Serbian)

isključite električni priključak;
ovo priključite priključak nove sijalice
sa grlom: zatim ga ponovo aktivirati u
smeru kazaljke na satu i proverite da li
su dobro pričvršćeni;
vratite inspekciona vrata;

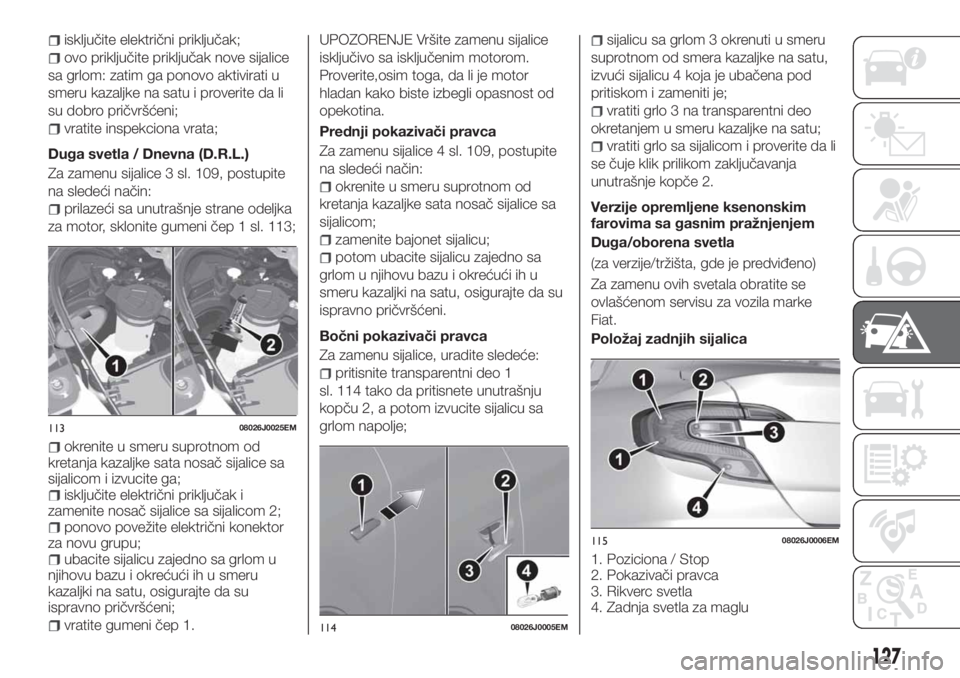

Duga svetla / Dnevna (D.R.L.)
Za zamenu sijalice 3 sl. 109, postupite
na sledeći način:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep 1 sl. 113;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom i izvucite ga;
isključite električni priključak i
zamenite nosač sijalice sa sijalicom 2;
ponovo povežite električni konektor
za novu grupu;
ubacite sijalicu zajedno sa grlom u
njihovu bazu i okrećući ih u smeru
kazaljki na satu, osigurajte da su
ispravno pričvršćeni;
vratite gumeni čep 1.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Prednji pokazivači pravca
Za zamenu sijalice 4 sl. 109, postupite
na sledeći način:
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom;
zamenite bajonet sijalicu;
potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih u
smeru kazaljki na satu, osigurajte da su
ispravno pričvršćeni.
Bočni pokazivači pravca
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo 1
sl. 114 tako da pritisnete unutrašnju
kopču 2, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom 3 okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu 4 koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo 3 na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li
se čuje klik prilikom zaključavanja
unutrašnje kopče 2.
Verzije opremljene ksenonskim
farovima sa gasnim pražnjenjem
Duga/oborena svetla
(za verzije/tržišta, gde je predviđeno)
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Položaj zadnjih sijalica
1. Poziciona / Stop
2. Pokazivači pravca
3. Rikverc svetla
4. Zadnja svetla za maglu
11308026J0025EM
11408026J0005EM
11508026J0006EM
127

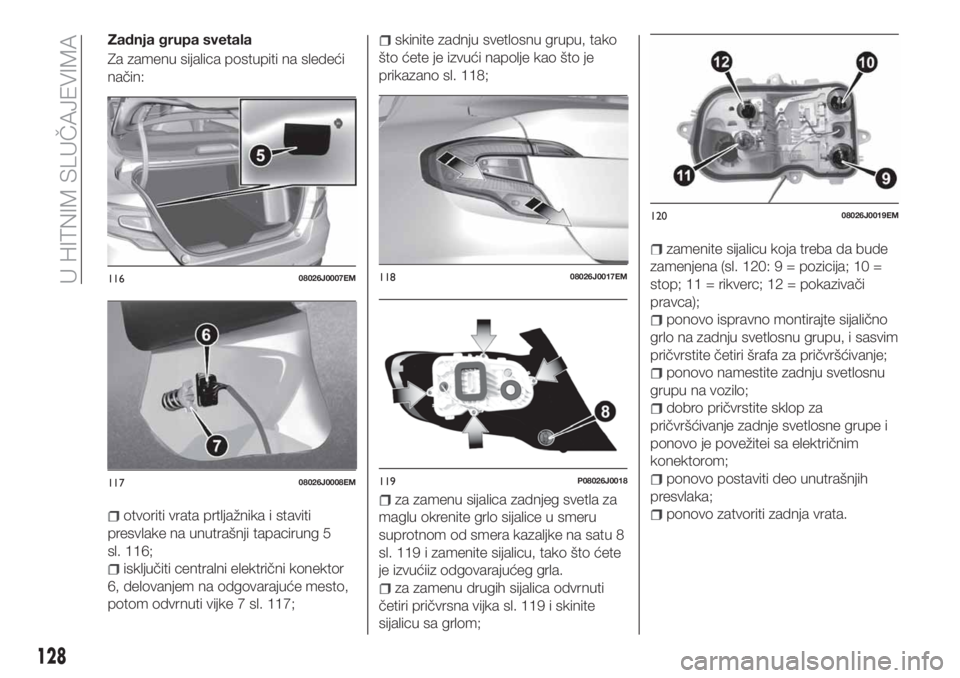

Zadnja grupa svetala
Za zamenu sijalica postupiti na sledeći
način:
otvoriti vrata prtljažnika i staviti
presvlake na unutrašnji tapacirung 5
sl. 116;
isključiti centralni električni konektor
6, delovanjem na odgovarajuće mesto,
potom odvrnuti vijke 7 sl. 117;
skinite zadnju svetlosnu grupu, tako
što ćete je izvući napolje kao što je
prikazano sl. 118;
za zamenu sijalica zadnjeg svetla za
maglu okrenite grlo sijalice u smeru
suprotnom od smera kazaljke na satu 8
sl. 119 i zamenite sijalicu, tako što ćete
je izvućiiz odgovarajućeg grla.
za zamenu drugih sijalica odvrnuti
četiri pričvrsna vijka sl. 119 i skinite
sijalicu sa grlom;
zamenite sijalicu koja treba da bude
zamenjena (sl. 120: 9 = pozicija; 10 =
stop; 11 = rikverc; 12 = pokazivači
pravca);
ponovo ispravno montirajte sijalično
grlo na zadnju svetlosnu grupu, i sasvim
pričvrstite četiri šrafa za pričvršćivanje;
ponovo namestite zadnju svetlosnu
grupu na vozilo;
dobro pričvrstite sklop za
pričvršćivanje zadnje svetlosne grupe i
ponovo je povežitei sa električnim
konektorom;
ponovo postaviti deo unutrašnjih
presvlaka;
ponovo zatvoriti zadnja vrata.
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
128
U HITNIM SLUČAJEVIMA

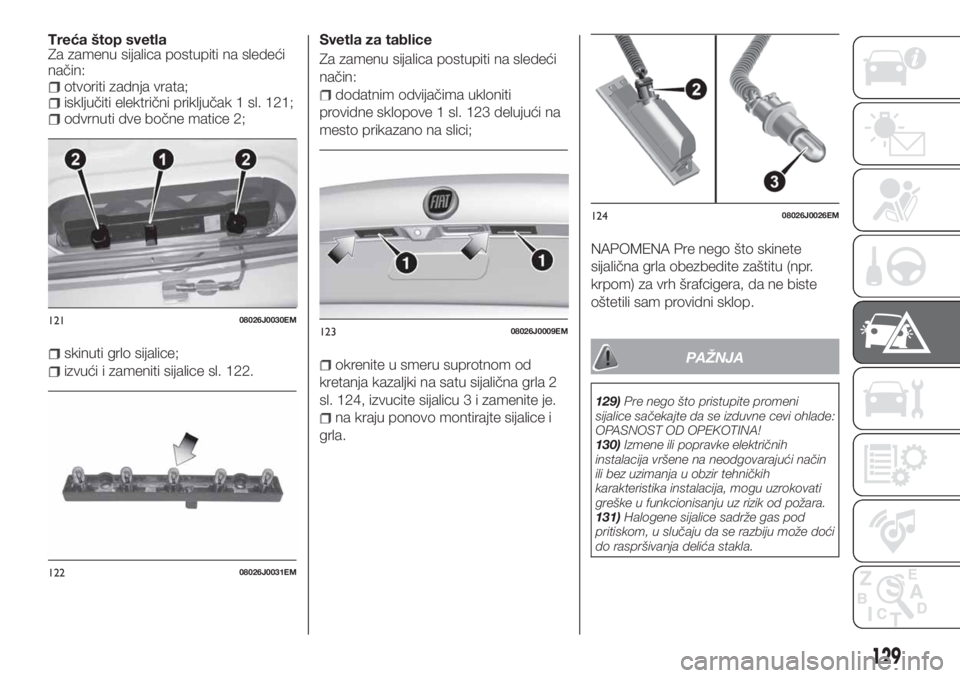

Treća štop svetla
Za zamenu sijalica postupiti na sledeći
način:
otvoriti zadnja vrata;isključiti električni priključak 1 sl. 121;odvrnuti dve bočne matice 2;
skinuti grlo sijalice;
izvući i zameniti sijalice sl. 122.Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
dodatnim odvijačima ukloniti
providne sklopove 1 sl. 123 delujući na
mesto prikazano na slici;
okrenite u smeru suprotnom od
kretanja kazaljki na satu sijalična grla 2
sl. 124, izvucite sijalicu 3 i zamenite je.
na kraju ponovo montirajte sijalice i
grla.NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili sam providni sklop.
PAŽNJA
129)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi ohlade:
OPASNOST OD OPEKOTINA!
130)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
131)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
129

132)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj i
dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
UPOZORENJE
50)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
133) 134) 135) 136)
51)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa unutrašnje strane
za poklopac kutije sa osiguračima
kućišta motora (videti sl. 125 ).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Kada završite, vratite klešta na svoje
mesto.
12508036J0002EM
130
U HITNIM SLUČAJEVIMA

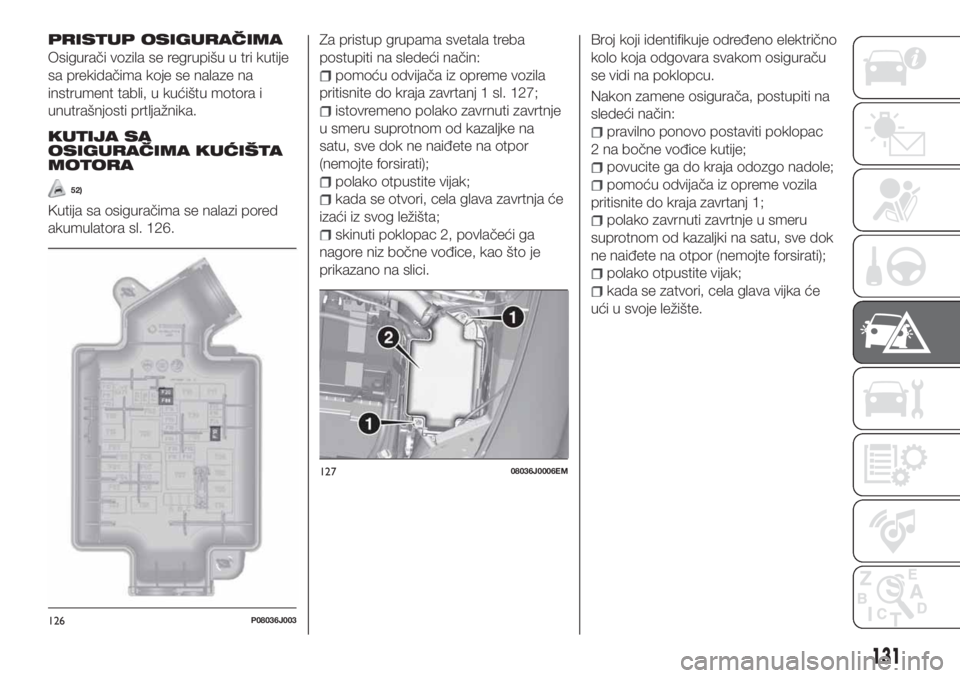

PRISTUP OSIGURAČIMA
Osigurači vozila se regrupišu u tri kutije
sa prekidačima koje se nalaze na
instrument tabli, u kućištu motora i
unutrašnjosti prtljažnika.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
52)
Kutija sa osiguračima se nalazi pored
akumulatora sl. 126.Za pristup grupama svetala treba
postupiti na sledeći način:
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1 sl. 127;
istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
polako otpustite vijak;
kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
skinuti poklopac 2, povlačeći ga
nagore niz bočne vođice, kao što je
prikazano na slici.Broj koji identifikuje određeno električno
kolo koja odgovara svakom osiguraču
se vidi na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
pravilno ponovo postaviti poklopac
2 na bočne vođice kutije;
povucite ga do kraja odozgo nadole;
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1;
polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.
126P08036J003
12708036J0006EM
131

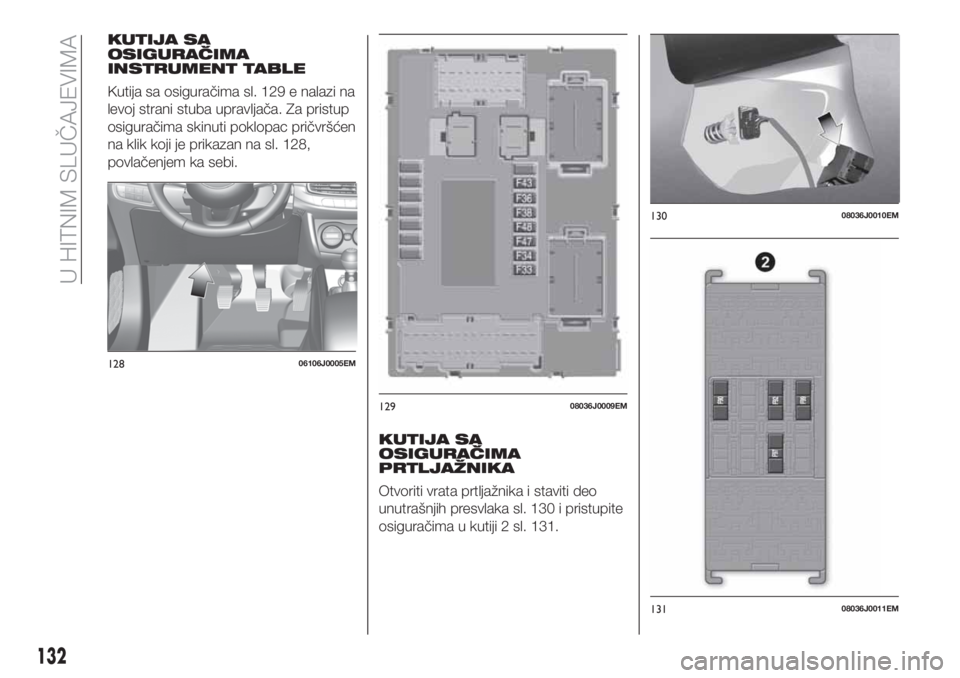

KUTIJA SA
OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima sl. 129 e nalazi na
levoj strani stuba upravljača. Za pristup
osiguračima skinuti poklopac pričvršćen
na klik koji je prikazan na sl. 128,
povlačenjem ka sebi.
KUTIJA SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvoriti vrata prtljažnika i staviti deo
unutrašnjih presvlaka sl. 130 i pristupite
osiguračima u kutiji 2 sl. 131.
12806106J0005EM
12908036J0009EM
13008036J0010EM
13108036J0011EM
132
U HITNIM SLUČAJEVIMA

KUTIJA SA OSIGURAČIMA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
Dvotonski zvučni davač F10 10
Lumbalno podešavanje prednjeg sedišta sa strane vozača F85 10
Zagrejana električna ogledala F88 7.5
Grejač stakla F20 30
KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Električni podizač prednjeg stakla (sa strane vozača) F47 25
Prednji električni podizač stakla (strana putnika) F48 25
Napajanje sistemaUconnect
™, klime, sistema EOBD,
USB/AUX portova (ako postoji), komandi volana.F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane za
verzije/tržišta gde je to predviđeno)/otključavanje vrata/centralno
zaključavanje/električno otključavanje vrata prtljažnikaF38 20
Pumpa za pranje vetrobrana F43 20
Zadnji levi električni podizač stakla F33 25
Zadnji desni električni podizač stakla F34 25
133

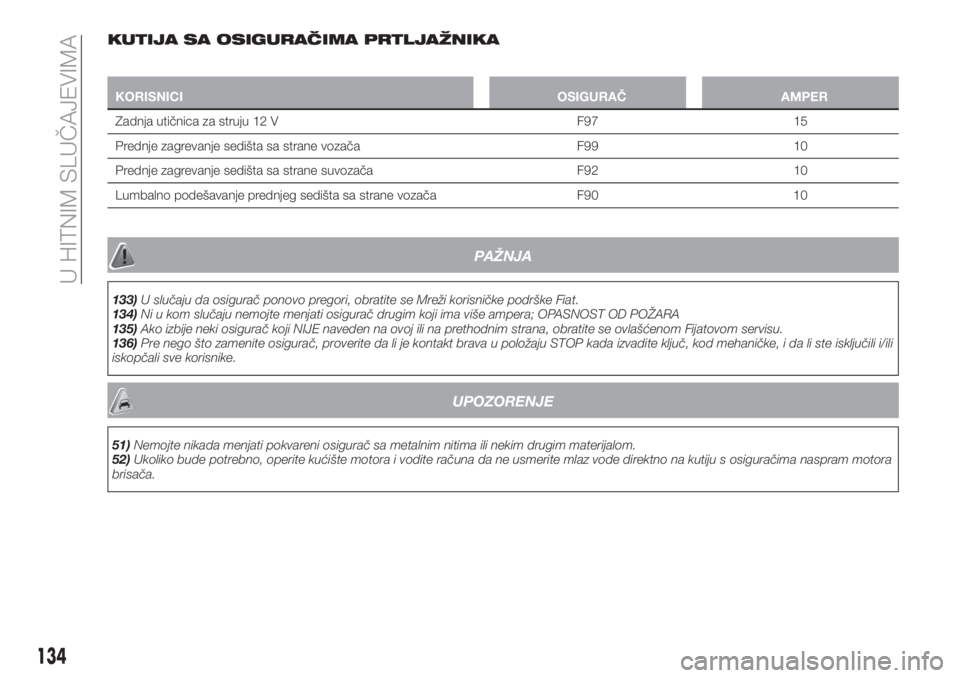

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
KORISNICI OSIGURAČ AMPER
Zadnja utičnica za struju 12 V F97 15
Prednje zagrevanje sedišta sa strane vozača F99 10
Prednje zagrevanje sedišta sa strane suvozača F92 10
Lumbalno podešavanje prednjeg sedišta sa strane vozača F90 10
PAŽNJA
133)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
134)Ni u kom slučaju nemojte menjati osigurač drugim koji ima više ampera; OPASNOST OD POŽARA
135)Ako izbije neki osigurač koji NIJE naveden na ovoj ili na prethodnim strana, obratite se ovlašćenom Fijatovom servisu.
136)Pre nego što zamenite osigurač, proverite da li je kontakt brava u položaju STOP kada izvadite ključ, kod mehaničke, i da li ste isključili i/ili
iskopčali sve korisnike.
UPOZORENJE
51)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
52)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
134
