2019 FIAT TIPO 4DOORS Knjižica za upotrebu i održavanje (in Serbian)

MOTOR
175)
Verzije 1.4 16V 95 KS E6 1.4 16V 95 KS E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Šifra tipa 843A1000 843A1000 55268036 55268036
Ciklus Otto Otto Otto Otto
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 72 x 84 72 x 84 77 x 85,8 77 x 85,8
Ukupna zapremina (cm³) 1368 1368 1598 1598
Odnos kompresije 11 : 1 11 : 1 11 : 1 11 : 1
Maksimalna snaga (CEE)
(kW)
(**)70 70 81 81
odgovarajući režim
(obrtaja/minut)6000 6000 5500 5500
Maksimalni obrtni
moment (CEE) (Nm)127 127 152 152
odgovarajući režim
(obrtaja/minut)4500 4500 4500 4500
SvećiceNGK - DCPR7E-N-10 ili
BOSCH - YR7DEUNGK - DCPR7E-N-10 ili
BOSCH - YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
GorivoBezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)Bezolovni benzin
95 R.O.N. (Specifikacija
EN228)
(*) Ako postoji
(**) Vrednosti dobijene korišćenjem zelenog benzina beolovnog sa 95 R.O.N ili veći
183

Verzije 1.4 T-jet 120 KS LPG E6(*)
Šifra tipa940B7000
CiklusOtto
Broj i položaj cilindara4 redno
Prečnik i hod klipa (mm)72x84
Ukupna zapremina (cm³)1368
Odnos kompresije9,8 : 1
Maksimalna snaga (CEE) (kW)88
odgovarajući režim (obrtaja/minut) 5000
Maksimalni obrtni moment (CEE) (Nm) 215
odgovarajući režim (obrtaja/minut) 2500
SvećiceNGK IKR9J8
GorivoBezolovni benzin 95 oktana R.O.N (po Specifikaciji EN228)/LPG za
autovuču (po Specifikaciji EN589)
(*) Za verzije/ tržišta na kojima je predviđeno
184
TEHNIČKI PODACI

Verzije1.3 Multijet 95 KS
E6/E6ECO1.3 Multijet 95 KS
E5(*)1.6 Multijet 120 KS
E61.6 Multijet 115 KS
E6(**)
Šifra tipa 55266963 199B1000 55260384 55260384
Ciklus Diesel Diesel Diesel Diesel
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Ukupna zapremina (cm³) 1248 1248 1598 1598
Odnos kompresije 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Maksimalna snaga (CEE) (kW) 70 70 88 84,4
odgovarajući režim (obrtaja/minut) 3750 4000 3750 3750
Maksimalni obrtni moment (CEE) (Nm) 200 200 320 320
odgovarajući režim (obrtaja/minut) 1500 1500 1750 1750
GorivoDizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)Dizel gorivo za
motorna vozila (po
Specifikaciji EN590)
(*) Za verzije/ tržišta na kojima je predviđeno
(**) Verzije za specijalna tržišta
PAŽNJA
175)Modifikacije ili popravke sistema napajanja izvršene na nepravilan način i bez vođenja računa o tehničkim karakteristikama instalacije,
mogu izazvati nepravilnosti u radu uz opasnost od požara.
185

TOČKOVI
OSNOVNE FELNE I PNEUMATICI
176) 177) 178)
Felne od legure ili kovanog gvožđa. Pneumatici Tubeless sa radijalnim kosturom.
U saobraćajnoj dozvoli su navedeni svi odobreni pneumatici.
UPOZORENJE U slučaju eventualnog neslaganja između „Uputstva za upotrebu i održavanje” i saobraćajne dozvole, uzmite u
obzir samo navedeno u saobraćajnoj dozvoli. Za bezbednu vožnju je neophodno da vozila imaju pneumatike iste marke i tipa
na svim točkovima.
UPOZORENJE Pneumatici Tubeless ne koriste unutrašnje gume.
Verzija Felne Pneumatici u opremi Rezervni točak
1.4 16V 95 KS6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.4 T-jet 120 KS LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Za verzije/tržišta gde je to predviđeno, opciono su dostupni pneumatici iste veličine M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentni. (*) Za verzije/ tržišta na kojima je predviđeno
(***) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
186
TEHNIČKI PODACI

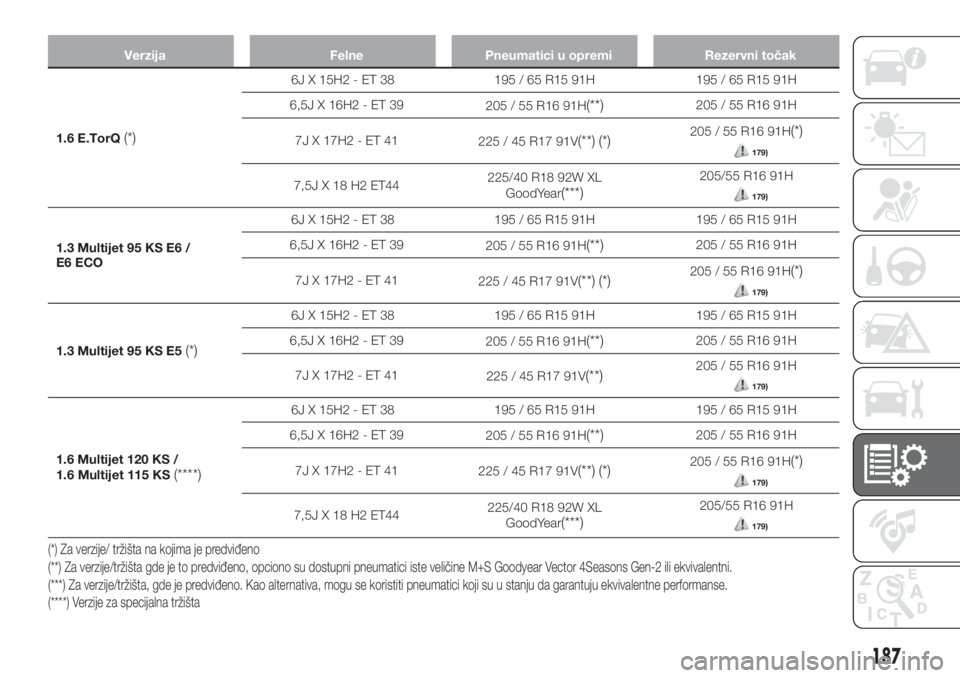

Verzija Felne Pneumatici u opremi Rezervni točak
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95 KS E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.3 Multijet 95 KS E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
179)
1.6 Multijet 120 KS /
1.6 Multijet 115 KS(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(*) Za verzije/ tržišta na kojima je predviđeno
(**) Za verzije/tržišta gde je to predviđeno, opciono su dostupni pneumatici iste veličine M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentni.
(***) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
(****) Verzije za specijalna tržišta
187

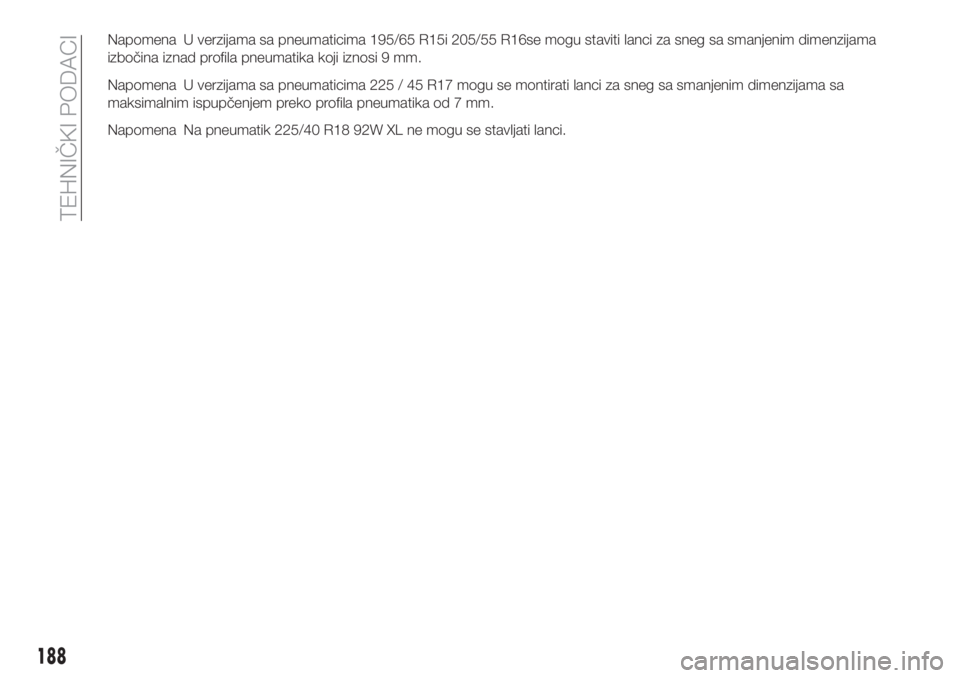

Napomena U verzijama sa pneumaticima 195/65 R15i 205/55 R16se mogu staviti lanci za sneg sa smanjenim dimenzijama
izbočina iznad profila pneumatika koji iznosi 9 mm.
Napomena U verzijama sa pneumaticima 225 / 45 R17 mogu se montirati lanci za sneg sa smanjenim dimenzijama sa
maksimalnim ispupčenjem preko profila pneumatika od 7 mm.
Napomena Na pneumatik 225/40 R18 92W XL ne mogu se stavljati lanci.
188
TEHNIČKI PODACI

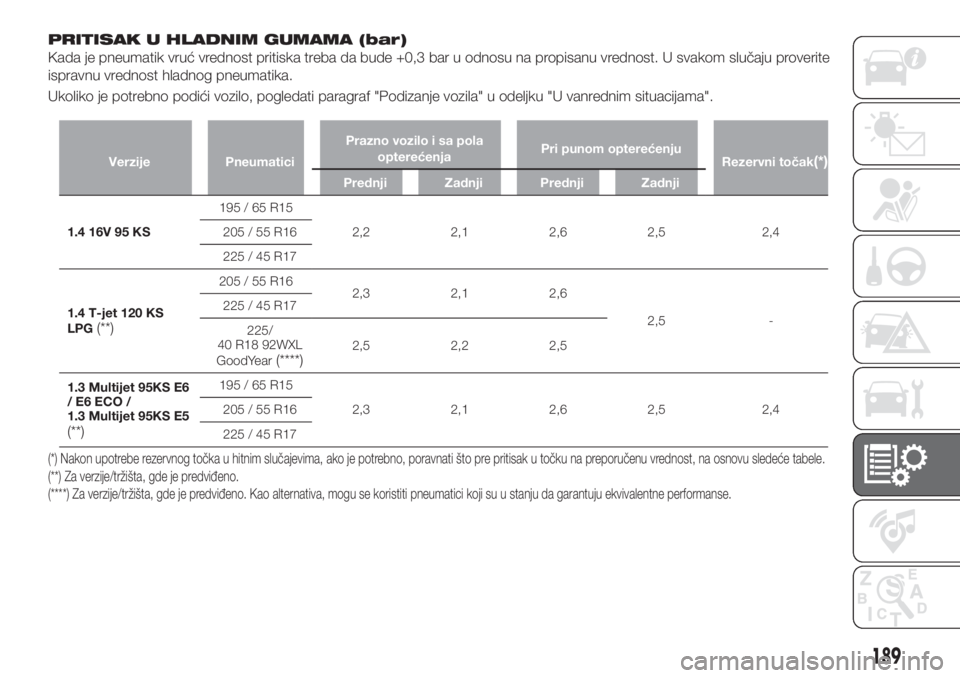

PRITISAK U HLADNIM GUMAMA (bar)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika.
Ukoliko je potrebno podići vozilo, pogledati paragraf "Podizanje vozila" u odeljku "U vanrednim situacijama".
Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni točak(*)
Prednji Zadnji Prednji Zadnji
1.4 16V 95 KS195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 KS
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95KS E6
/ E6 ECO /
1.3 Multijet 95KS E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Nakon upotrebe rezervnog točka u hitnim slučajevima, ako je potrebno, poravnati što pre pritisak u točku na preporučenu vrednost, na osnovu sledeće tabele.
(**) Za verzije/tržišta, gde je predviđeno.
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
189

Verzije PneumaticiPrazno vozilo i sa pola
opterećenjaPri punom opterećenju
Rezervni točak(*)
Prednji Zadnji Prednji Zadnji
1.6 E.TorQ(**)/ 1.6 Multijet 120 KS
/ 1.6 Multijet 115 KS
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Nakon upotrebe rezervnog točka u hitnim slučajevima, ako je potrebno, poravnati što pre pritisak u točku na preporučenu vrednost, na osnovu sledeće tabele.
(**) Za verzije/tržišta, gde je predviđeno.
(***) Verzije za specijalna tržišta
(****) Za verzije/tržišta, gde je predviđeno. Kao alternativa, mogu se koristiti pneumatici koji su u stanju da garantuju ekvivalentne performanse.
PAŽNJA
176)Maksimalna brzina zimskih pneumatika sa oznakom "Q" ne sme premašiti 160 km/h; sa oznakom "T" ne sme premašiti 190 km/h; sa
oznakom "H" ne sme premašiti 210 km/h; u skladu sa važećim Zakonom o saobraćaju.
177)U slučaju da koristite limene poklopce točkova koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni
delovi), opremljene "Rim Protector-om", NE stavljajte poklopce točka. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati
iznenadni gubitak pritiska pneumatika.
178)Ako se koriste zimski pneumatici sa indeksom brzine manjim od navedenog u saobraćajnoj dozvoli, nemojte voziti brže od maksimalne
brzine koja odgovara indeksu brzine pneumatika.
179)Pnuematici od 17'' i 18” opremljeni su rezervnim točkom od 16''. Takav rezervni točak treba koristiti samo u hitnim slučajevima. Njegovo
korišćenje treba svesti na neophodni minimum, a brzina ne sme prelaziti 80 km/h. Na rezervnom točku nalazi se nalepnica narandžaste boje
na kojoj su ukratko izneta glavna upozorenja u vezi upotrebe samog točka kao i ograničenja njegove upotrebe. Ta nalepnica se ne sme nikako
skidati ni pokrivati. Nalepnica sadrži sledeće napomene na četiri jezika: „Pažnja! Samo za privremenu upotrebu! 80 km/h max! Zamenite što je
pre moguće rezervnu gumu standardnom. Nemojte pokrivati ovu napomenu“. Na točak se ne sme nikako stavljati poklopac. Karakteristike
upravljanja vozilom sa montiranim točkom su izmenjene. Izbegavajte nagla ubrzanja i kočenja, oštre manevre upravljača i brzo ulaženje u
krivine. Popravite i ponovo montirajte zamenjenu gumu u što kraćem roku. Nije dozvoljena istovremena upotreba dva ili više rezervnih točkova.
Nemojte podmazivati navoje zavrtnjeva pre montaže: mogli bi se odvrnuti sami od sebe.
190
