2019 FIAT TIPO 4DOORS Knjižica s uputama za uporabu i održavanje (in Croatian)

Tisuće kilometara153045607590105 120135150
Godina 12345678910
Zamjena motornog ulja i filtra ulja (1.4 16V 95KS
izvedbe)(*) (O)(●) O
●O ●O ●O ●O ●
Zamjena svjećica (1.4 16V 95KS izvedbe) ●●
Zamjena svjećica (1.6 E.Torque izvedbe) ●●●●●
Zamjena nazubljenog pogonskog remena (2)
Zamjena pogonskog remenja dodataka (1.4 16V
95KS izvedbe) (2)
Zamjena pogonskog remenja dodataka (1.6
E.Torque izvedbe) (3)
Zamjena uloška filtra zraka (1.4 16V 95KS izvedbe) ●●
Zamjena uloška filtra zraka (1.6 E.Torque izvedbe) ●●●
Zamjena tekućine kočnica (5)
Zamjena filtra zraka putničke kabine (4) (O) (●) O●O ●O ●O ●O ●
(*) Ako je godišnja kilometraža vozila kraća od 10.000 km, motorno ulje i filtar moraju se zamijeniti svake godine.
(O) Preporučene operacije.
(●) Obavezne operacije.
(2) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. Bez obzira na kilometražu, remen treba zamijeniti svakih 6
godina. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska vožnja, dugi rad u praznom hodu): preporučena maksimalna kilometraža je
60.000 km. Bez obzira na kilometražu, remen treba zamijeniti svake 4 godine.
(3) Bez obzira na prijeđenu kilometražu, remen se mora zamijeniti svake 4 godine. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska
vožnja, dugi rad u praznom hodu): preporučena maksimalna kilometraža je 60.000 km.
(4) Ako se vozilo koristi u prašnjavim područjima, filtar se mora zamijeniti nakon svakih 15.000 km.
(5) Zamjenu tekućine kočnica treba provesti svake dvije godine, bez obzira na kilometražu.
127

PL AN REDOVITOG ODRŽAVANJA (dizelske izvedbe)
Provjere, koje su navedene u Planu redovitog održavanja, moraju se nakon 120.000 km/8 godina ciklički ponavljati počevši od
prvog intervala, te prateći jednake intervale.
Tisuće kilometara20406080100 120140160180200
Godina 12345678910
Provjeriti stanje/istrošenost guma i ako je potrebno
podesite tlak. Provjerite rok trajanja brtvila Fix&Go
kita za popravak guma (ako je ugrađeno) ●
●●●●●●●●●
Provjeriti rad svjetala (svjetla za vožnju, pokazivača
smjera, svjetala upozorenja, osvjetljenje prtljažnika
i putničkog prostora, pretinca, upozoravajuće
signalizacije na instrument ploči, i dr.) ●
●●●●●●●●●
Provjeriti i po potrebi nadopuniti tekućine (1) ●●●●●●●●●●
Provjeriti razinu emisija/ispuštanje dima ●●●●●●●●●●
Koristeći dijagnostičku utičnicu provjeriti rad sustava
upravljanja motorom, emisijama i ako je moguće,
degradaciju motornog ulja ●
●●●●●●●●●
Vizualno provjeriti stanje: karoserije, zaštite donjeg
podvozja, mehaničkih komponenti, cijevi (ispušne-
kočione-goriva), gumenih dijelova (nosači, selen
blokovi i dr.) ●
●●●●
Provjeriti položaj/istrošenost metlica brisača
vjetrobrana i stražnjeg stakla ●
●●●●
Provjeriti rad sustava za pranje vjetrobranskog
stakla, podesiti mlaznice ●
●●●●
(1) Za nadolijevanje uvijek koristite samo tekućine navedene u priručniku, nakon provjere ima li u sustavu oštećenja.
128
:IVZM: M SHV

Tisuće kilometara153045607590105 120135150
Godina 12345678910
Provjeriti, izvršiti čišćenje i podmazivanje brava,
kopče poklopca motora i prtljažnika ●
●●●●
Provjeriti hod parkirne kočnice i po potrebi je
namjestiti ●
●●●●
Provjerite stanje i istrošenosti kočionih obloga
prednjih disk kočnica i stanje indikatora istrošenosti ●
●●●●●●●●●
Provjerite stanje i istrošenosti kočionih obloga
stražnjih disk kočnica i stanje indikatora istrošenosti ●
●●●●●●●●●
Vizualno provjeriti stanje nazubljenog pogonskog
remena (1.6 MultiJet izvedbe) ●
●
Vizualno provjeriti stanje pogonskog remenja
dodataka ●
●
Provjeriti napetost pogonskog remena dodataka
(izvedbe bez automatskog zatezača pogonskog
remena) ●
●
Zamjena motornog ulja i filtra ulja (2)
Zamjena nazubljenog pogonskog remenja dodataka
(1.6 MultiJet izvedbe)) (3)
Zamjena pogonskog remenja dodataka (3)
Zamjena uloška filtra goriva (1.3 MultiJet izvedbe) ●●
(2) Stvarni interval zamjene ulja i filtra ulja ovisi o stvarnoj uporabi automobila te je signaliziran svjetlom upozorenja ili porukom na ploči sa
instrumentima. U svakom slučaju ne smije nikada prijeći 2 godine. Ako se vozilo uglavnom vozi u gradu, motorno ulje i filtar zamijenite svake godine.
(3) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. bez obzira na kilometražu, remen treba zamijeniti svakih 6
godina. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska vožnja, dugi rad u praznom hodu): preporučena maksimalna kilometraža je
60.000 km. Bez obzira na kilometražu, remen treba zamijeniti svake 4 godine.
(4) Ako se u vozilo dolijeva gorivo čija kvaliteta ne odgovara Europskim specifikacijama, ovaj filtar mora se zamijeniti svakih 20.000 km.
129

Tisuće kilometara153045607590105 120135150
Godina 12345678910
Zamjena uloška filtra goriva (1.6 MultiJet izvedbe)(4) ●●●
Zamjena uloška filtra zraka (5) ●●●●●
Zamjena tekućine kočnica (6)
Zamjena filtra zraka putničke kabine (5) (O) (●) O●O ●O ●O ●O ●
(4) Ako se u vozilo dolijeva gorivo čija kvaliteta ne odgovara Europskim specifikacijama, ovaj filtar mora se zamijeniti svakih 20.000 km.
(5) Ako se vozilo koristi u prašnjavim područjima, filtar se mora zamijeniti nakon svakih 20.000 km.
(6) Zamjenu tekućine kočnica treba provesti svake dvije godine, bez obzira na kilometražu.
(O) Preporučene operacije.
(●) Obavezne operacije.
130
SERVIS I ODRŽAVANJE

PERIODIČNE PROVJERE
Svakih 1.000 km ili prije dužih putova-
nja, provjerite i po potrebi nadolijte:
❒ razinu rashladne tekućine motora;

❒ tekućinu kočnica;

❒ tekućinu za pranje stakala;

❒ tlak u gumama i njihovo stanje;

❒ rad svjetala (prednja svjetla,
pokazivači smjera, svjetla upozorenja,
itd.);
❒ rad sustava perača/brisača
vjetrobrana i pozicioniranje/trošenje
metlica brisača vjetrobrana/stražnjeg
stakla.
Svakih 3.000 km, provjerite i po potrebi
nadolijte motorno ulje.
TEŽA UPORABA VOZIL A
Ako se vozilo koristi pod jednim od
slijedećih uvjeta:

❒ na prašnjavim cestama;

❒ za kratka (kraća od 7-8 km) učestala
putovanja s temperaturama ispod
ništice;
❒ ako motor često radi u praznom
hodu ili se vozilo vozi na duže relacije
pri niskim brzinama ili u slučaju dužih
razdoblja neaktivnosti,
❒ slijedeće provjere moraju se češće
provoditi nego što je navedeno u Planu
redovitog održavanja:
❒ provjeriti stanje i trošenje obloga
prednjih disk kočnica;
❒ provjera čistoće zakački poklopca
motora i prtljažnika, čistoću i
podmazanost spojeva i zglobova;
❒ vizualno provjeriti stanje: motora,
mjenjača, prijenosnog sklopa, cijevi
i crijeva (ispušni sustav/ dovod
goriva/kočnice) i gumenih elemenata
(manšete/uvodnice, itd.);
❒ provjeriti napunjenost akumulatora i
razinu tekućine akumulatora (elektrolita);
❒ vizualno provjeriti stanje pogonskog
remenja dodataka;
❒ provjeriti i po potrebi promijeniti
motorno ulje i zamijeniti filtar ulja;
❒ provjeriti i po potrebi zamijeniti filtar
peludi;
❒ provjeriti i po potrebi zamijeniti filtar
zraka.
Kod izvedbi s automatskim mjenjačem
AT6, ulje mjenjača i filtre treba zamije-
niti nakon 90.000 km (ili 2 godine) ako
se vozilo koristi u slijedećim uvjetima:
gradska vožnja, kratka (kraća od 7-8
km) učestala putovanja ili često vučenje
prikolice ili kamp kućice.
131

13709026J0001EM
132
SERVICING AND CARE

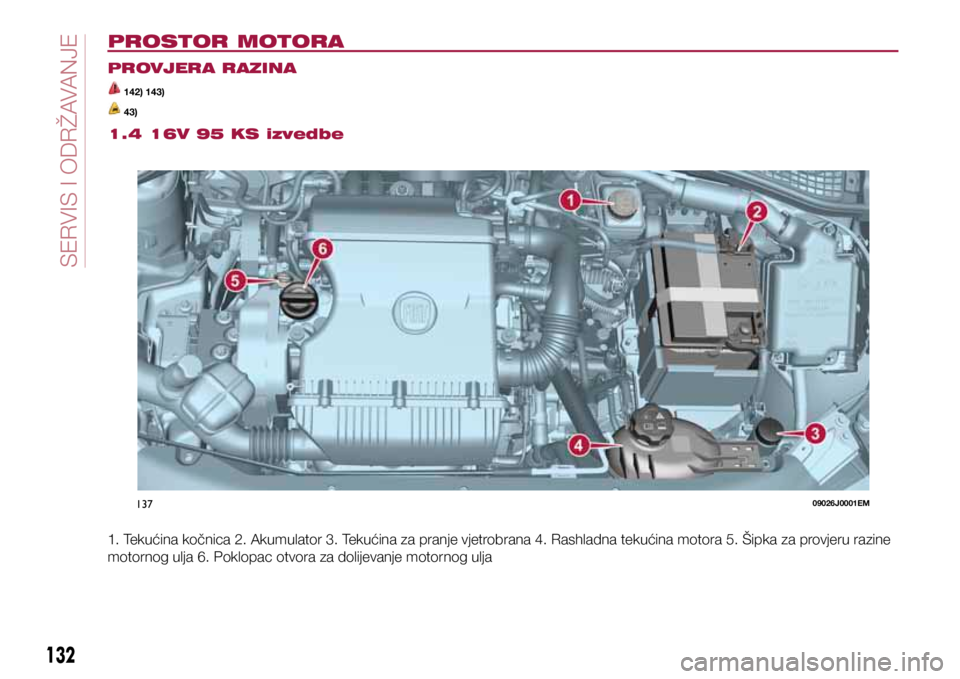

PROSTOR MOTORA
PROVJERA RAZINA
142) 143)
43)
1.4 16V 95 KS izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
132
:IVZM: M SHV

13809026J0004EM
133

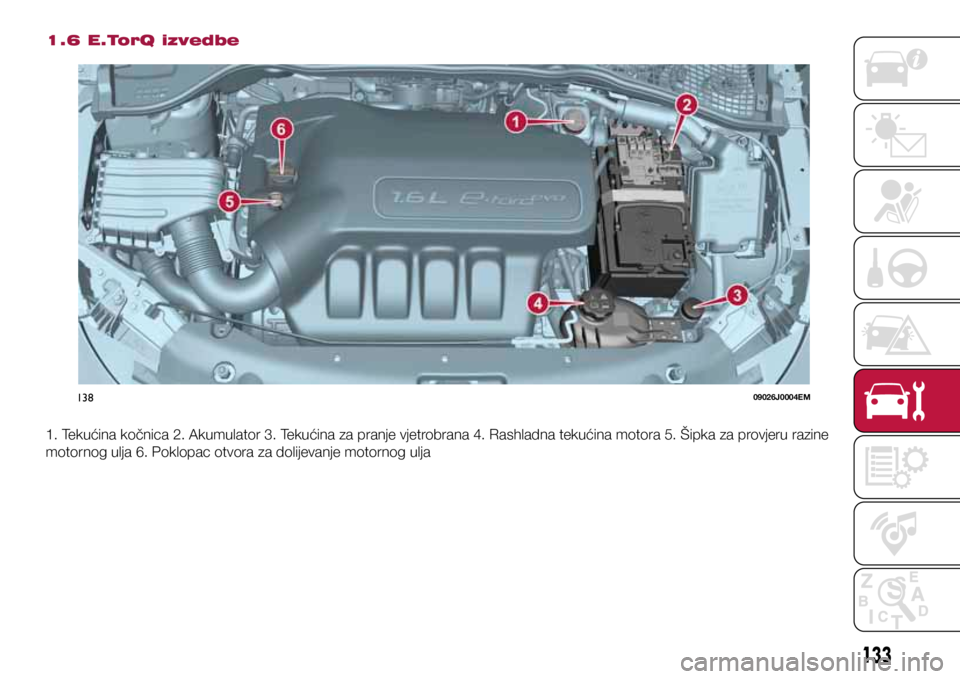

1.6 E.TorQ izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
133

13909026J0003EM
134
SERVICING AND CARE
1.6 16V MultiJet izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
134
:IVZM: M SHV
