2019 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

53
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING

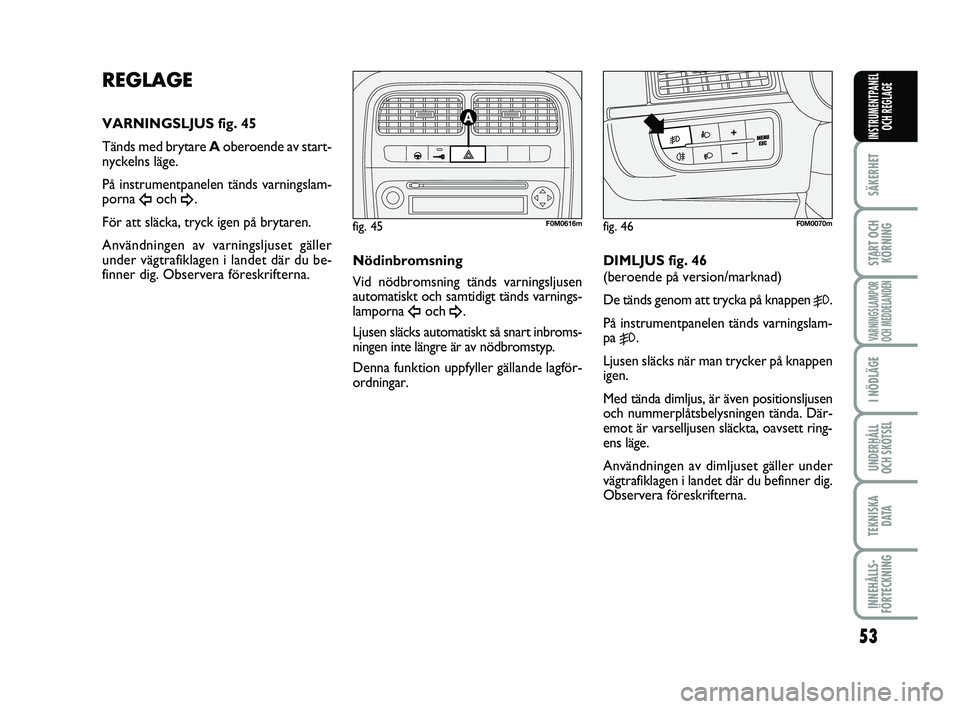

INSTRUMENTPANEL OCH REGLAGE
REGLAGE
VARNINGSLJUS fig. 45
Tänds med brytare Aoberoende av start-
nyckelns läge.
På instrumentpanelen tänds varningslam-
porna
Îoch ¥.
För att släcka, tryck igen på brytaren.
Användningen av varningsljuset gäller
under vägtrafiklagen i landet där du be-
finner dig. Observera föreskrifterna. Nödinbromsning
Vid nödbromsning tänds varningsljusen
automatiskt och samtidigt tänds varnings-
lamporna
Îoch ¥.
Ljusen släcks automatiskt så snart inbroms-
ningen inte längre är av nödbromstyp.
Denna funktion uppfyller gällande lagför-
ordningar. DIMLJUS fig. 46
(beroende på version/marknad)
De tänds genom att trycka på knappen 5.
På instrumentpanelen tänds varningslam-
pa
5.
Ljusen släcks när man trycker på knappen
igen.
Med tända dimljus, är även positionsljusen
och nummerplåtsbelysningen tända. Där-
emot är varselljusen släckta, oavsett ring-
ens läge.
Användningen av dimljuset gäller under
vägtrafiklagen i landet där du befinner dig.
Observera föreskrifterna.
fig. 45F0M0616mfig. 46F0M0070m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 53

54
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

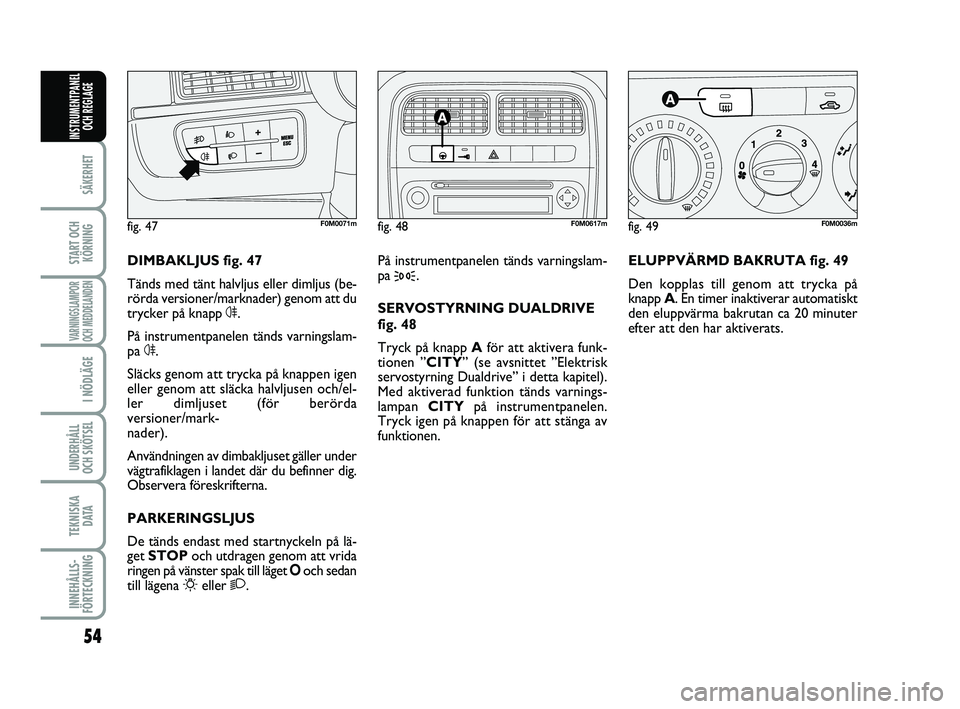

ELUPPVÄRMD BAKRUTA fig. 49
Den kopplas till genom att trycka på
knapp A. En timer inaktiverar automatiskt
den eluppvärma bakrutan ca 20 minuter
efter att den har aktiverats.
fig. 49F0M0036m
På instrumentpanelen tänds varningslam-
pa
3.
SERVOSTYRNING DUALDRIVE
fig. 48
Tryck på knapp A för att aktivera funk-
tionen ”CITY” (se avsnittet ”Elektrisk
servostyrning Dualdrive” i detta kapitel).
Med aktiverad funktion tänds varnings-
lampan CITYpå instrumentpanelen.
Tryck igen på knappen för att stänga av
funktionen.
fig. 48F0M0617m
DIMBAKLJUS fig. 47
Tänds med tänt halvljus eller dimljus (be-
rörda versioner/marknader) genom att du
trycker på knapp 4.
På instrumentpanelen tänds varningslam-
pa 4.
Släcks genom att trycka på knappen igen
eller genom att släcka halvljusen och/el-
ler dimljuset (för berörda
versioner/mark-
nader).
Användningen av dimbakljuset gäller under
vägtrafiklagen i landet där du befinner dig.
Observera föreskrifterna.
PARKERINGSLJUS
De tänds endast med startnyckeln på lä-
get STOP och utdragen genom att vrida
ringen på vänster spak till läget Ooch sedan
till lägena
6eller 2.
fig. 47F0M0071m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 54

55
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

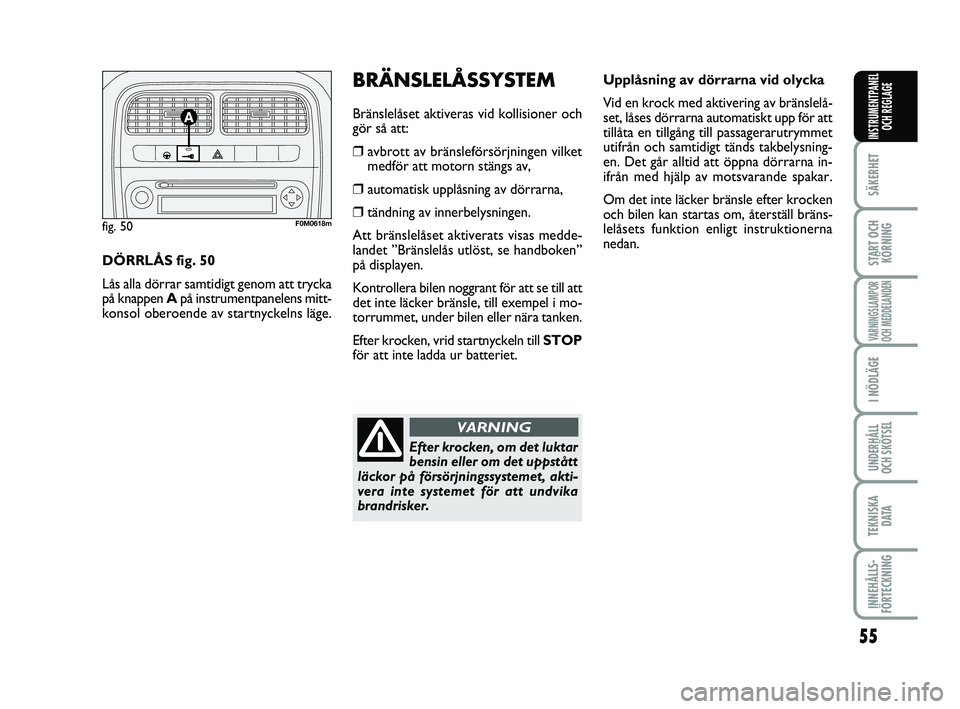

Upplåsning av dörrarna vid olycka
Vid en krock med aktivering av bränslelå-
set, låses dörrarna automatiskt upp för att
tillåta en tillgång till passagerarutrymmet
utifrån och samtidigt tänds takbelysning-
en. Det går alltid att öppna dörrarna in-
ifrån med hjälp av motsvarande spakar.
Om det inte läcker bränsle efter krocken
och bilen kan startas om, återställ bräns-
lelåsets funktion enligt instruktionerna
nedan.
DÖRRLÅS fig. 50
Lås alla dörrar samtidigt genom att trycka
på knappen A på instrumentpanelens mitt-
konsol oberoende av startnyckelns läge.BRÄNSLELÅSSYSTEM
Bränslelåset aktiveras vid kollisioner och
gör så att:
❒avbrott av bränsleförsörjningen vilket medför att motorn stängs av,
❒automatisk upplåsning av dörrarna,
❒tändning av innerbelysningen.
Att bränslelåset aktiverats visas medde-
landet ”Bränslelås utlöst, se handboken”
på displayen.
Kontrollera bilen noggrant för att se till att
det inte läcker bränsle, till exempel i mo-
torrummet, under bilen eller nära tanken.
Efter krocken, vrid startnyckeln till STOP
för att inte ladda ur batteriet.fig. 50F0M0618m
Efter krocken, om det luktar
bensin eller om det uppstått
läckor på försörjningssystemet, akti-
vera inte systemet för att undvika
brandrisker.
VARNING
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 55

56
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
fig. 52F0M0077m
fig. 51F0M0104m
fig. 53F0M0078m

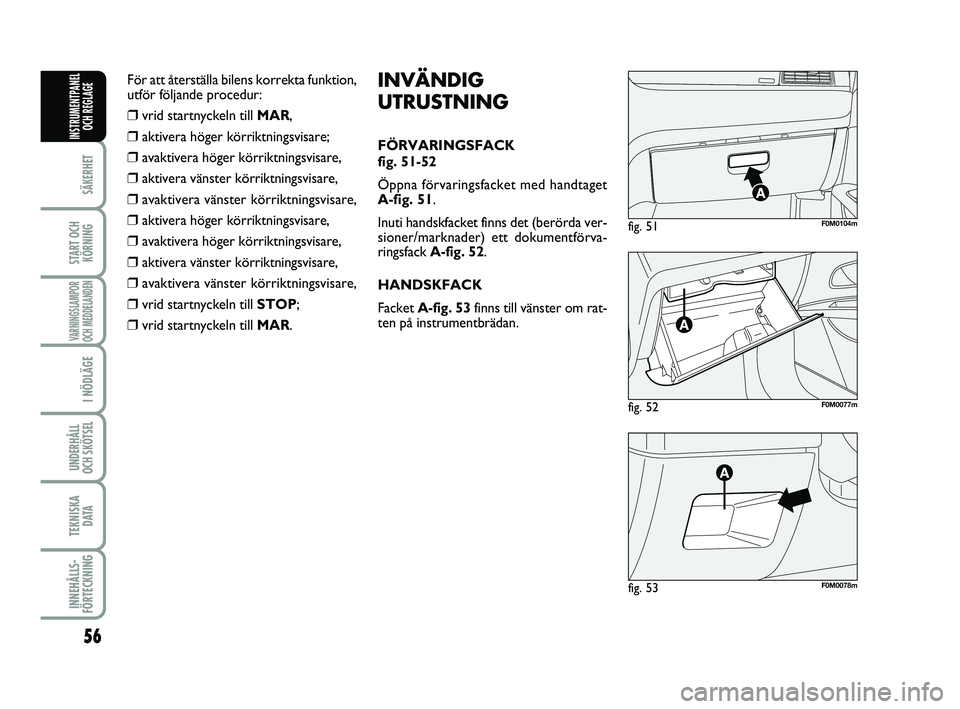

INVÄNDIG
UTRUSTNING
FÖRVARINGSFACK
fig. 51-52
Öppna förvaringsfacket med handtaget
A-fig. 51.
Inuti handskfacket finns det (berörda ver-
sioner/marknader) ett dokumentförva-
ringsfack A-fig. 52.
HANDSKFACK
Facket A-fig. 53 finns till vänster om rat-
ten på instrumentbrädan.
För att återställa bilens korrekta funktion,
utför följande procedur:
❒vrid startnyckeln till
MAR,
❒aktivera höger körriktningsvisare;
❒avaktivera höger körriktningsvisare,
❒aktivera vänster körriktningsvisare,
❒avaktivera vänster körriktningsvisare,
❒aktivera höger körriktningsvisare,
❒avaktivera höger körriktningsvisare,
❒aktivera vänster körriktningsvisare,
❒avaktivera vänster körriktningsvisare,
❒vrid startnyckeln till STOP;
❒vrid startnyckeln till MAR.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 56

57
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

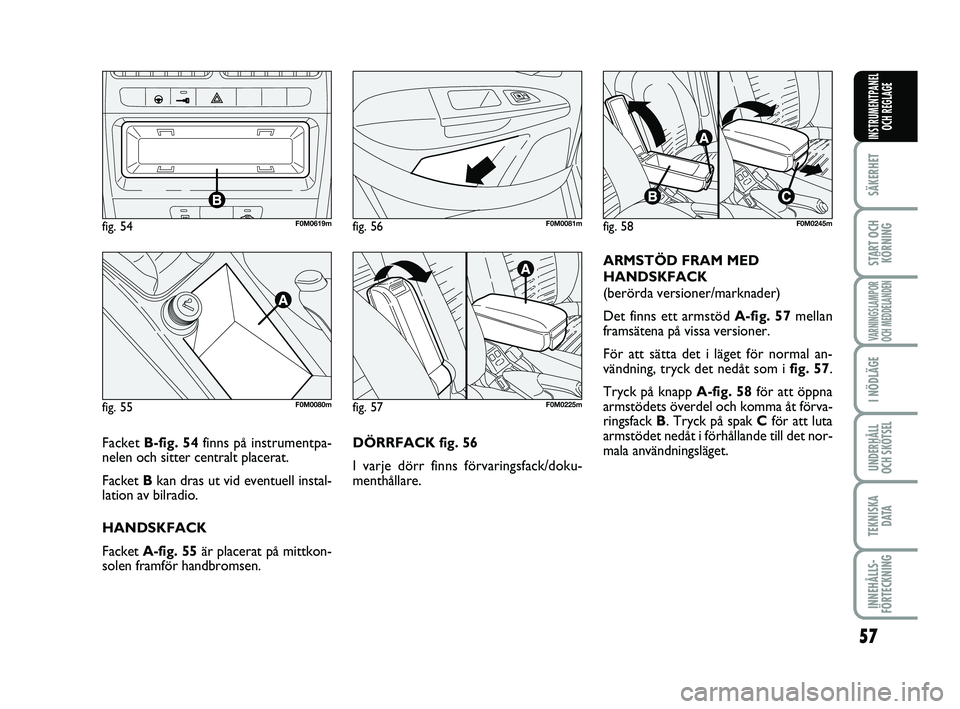

DÖRRFACK fig. 56
I varje dörr finns förvaringsfack/doku-
menthållare. ARMSTÖD FRAM MED
HANDSKFACK
(berörda versioner/marknader)
Det finns ett armstöd
A-fig. 57mellan
framsätena på vissa versioner.
För att sätta det i läget för normal an-
vändning, tryck det nedåt som i fig. 57.
Tryck på knapp A-fig. 58 för att öppna
armstödets överdel och komma åt förva-
ringsfack B. Tryck på spak C för att luta
armstödet nedåt i förhållande till det nor-
mala användningsläget.
fig. 54F0M0619m
fig. 55F0M0080mfig. 57F0M0225m
fig. 58F0M0245mfig. 56F0M0081m
Facket B-fig. 54 finns på instrumentpa-
nelen och sitter centralt placerat.
Facket Bkan dras ut vid eventuell instal-
lation av bilradio.
HANDSKFACK
Facket A-fig. 55 är placerat på mittkon-
solen framför handbromsen.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 57

58
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

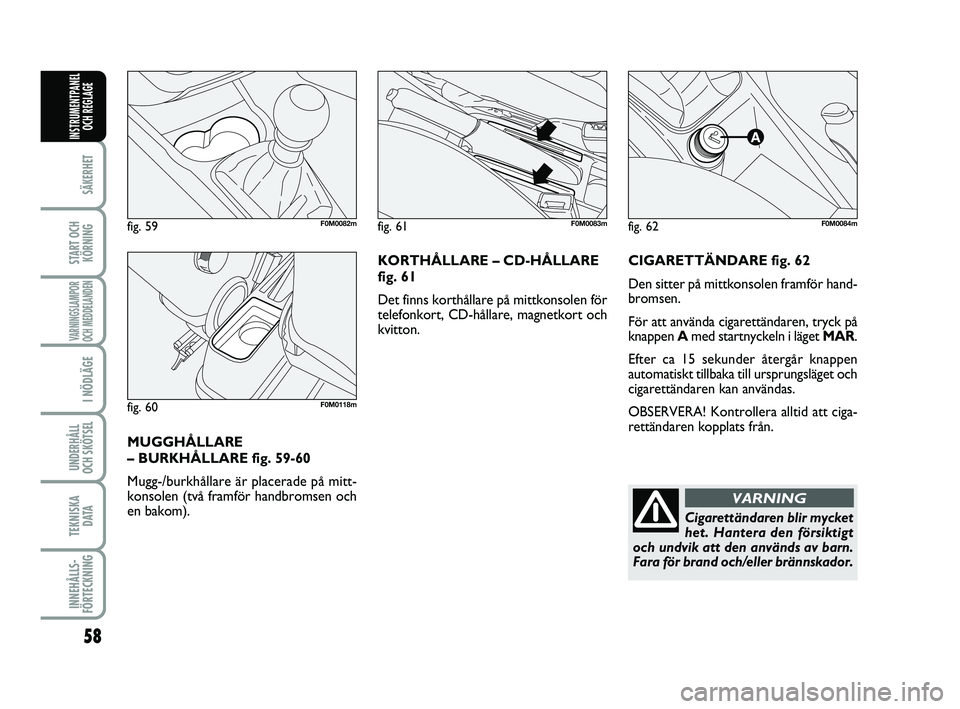

CIGARETTÄNDARE fig. 62
Den sitter på mittkonsolen framför hand-
bromsen.
För att använda cigarettändaren, tryck på
knappen Amed startnyckeln i läget MAR.
Efter ca 15 sekunder återgår knappen
automatiskt tillbaka till ursprungsläget och
cigarettändaren kan användas.
OBSERVERA! Kontrollera alltid att ciga-
rettändaren kopplats från.
fig. 62F0M0084m
Cigarettändaren blir mycket
het. Hantera den försiktigt
och undvik att den används av barn.
Fara för brand och/eller brännskador.
VARNING
MUGGHÅLLARE
– BURKHÅLLARE fig. 59-60
Mugg-/burkhållare är placerade på mitt-
konsolen (två framför handbromsen och
en bakom). KORTHÅLLARE – CD-HÅLLARE
fig. 61
Det finns korthållare på mittkonsolen för
telefonkort, CD-hållare, magnetkort och
kvitton.
fig. 59F0M0082mfig. 61F0M0083m
fig. 60F0M0118m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 58

59
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

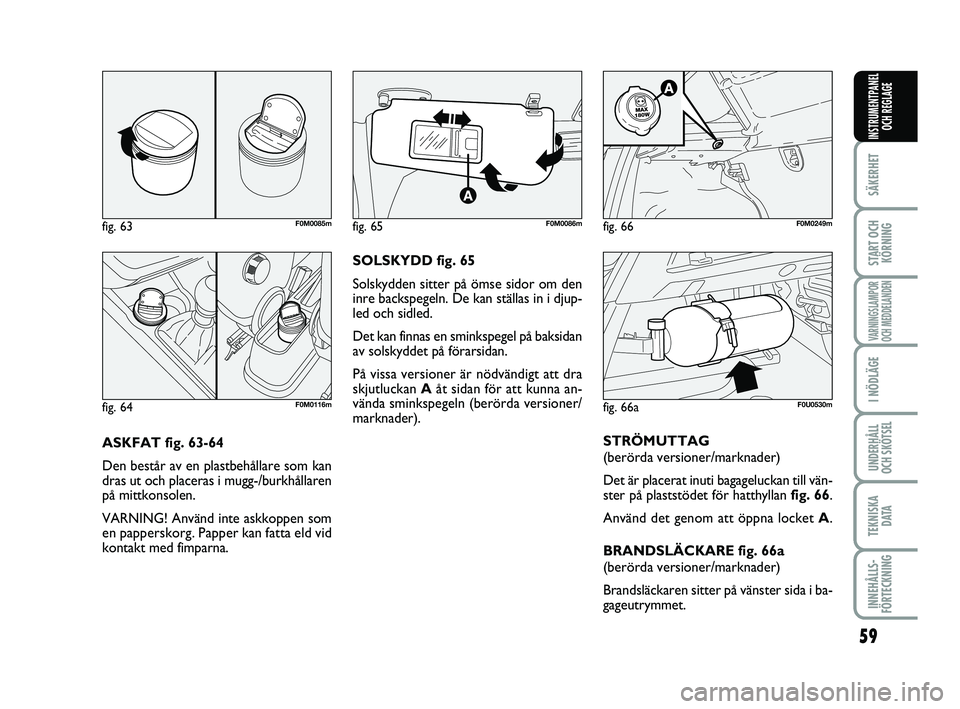

ASKFAT fig. 63-64
Den består av en plastbehållare som kan
dras ut och placeras i mugg-/burkhållaren
på mittkonsolen.
VARNING! Använd inte askkoppen som
en papperskorg. Papper kan fatta eld vid
kontakt med fimparna. SOLSKYDD fig. 65
Solskydden sitter på ömse sidor om den
inre backspegeln. De kan ställas in i djup-
led och sidled.
Det kan finnas en sminkspegel på baksidan
av solskyddet på förarsidan.
På vissa versioner är nödvändigt att dra
skjutluckan
Aåt sidan för att kunna an-
vända sminkspegeln (berörda versioner/
marknader).
fig. 63F0M0085mfig. 65F0M0086mfig. 66F0M0249m
fig. 64F0M0116mfig. 66aF0U0530m
STRÖMUTTAG
(berörda versioner/marknader)
Det är placerat inuti bagageluckan till vän-
ster på plaststödet för hatthyllan fig. 66.
Använd det genom att öppna locket A.
BRANDSLÄCKARE fig. 66a
(berörda versioner/marknader)
Brandsläckaren sitter på vänster sida i ba-
gageutrymmet.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 59

60
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

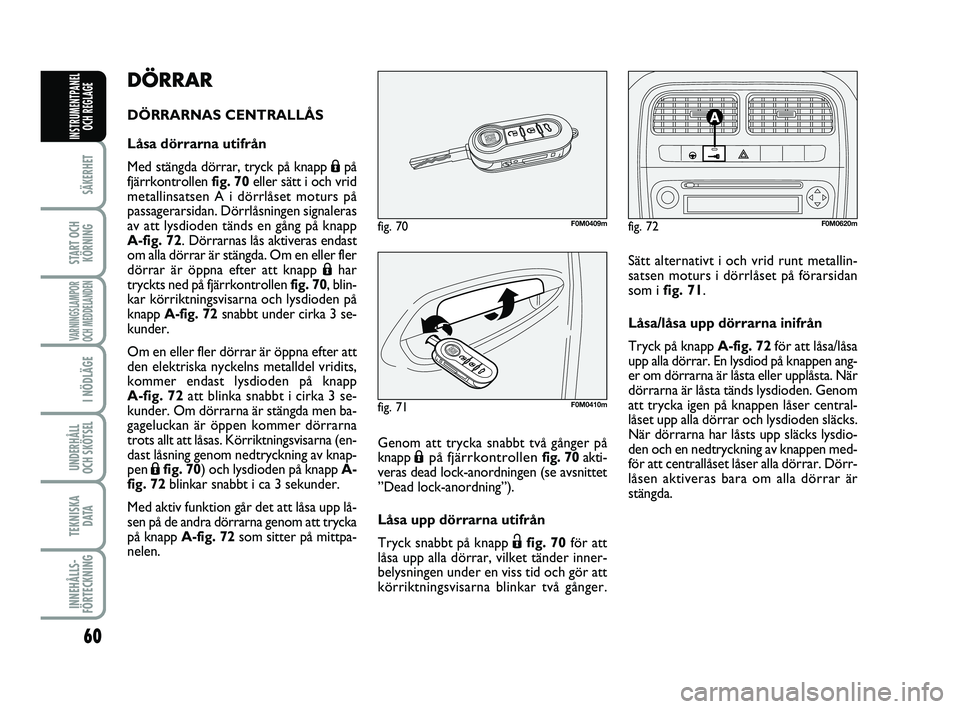

DÖRRAR
DÖRRARNAS CENTRALLÅS
Låsa dörrarna utifrån
Med stängda dörrar, tryck på knapp
Ápå
fjärrkontrollen fig. 70eller sätt i och vrid
metallinsatsen A i dörrlåset moturs på
passagerarsidan. Dörrlåsningen signaleras
av att lysdioden tänds en gång på knapp
A-fig. 72. Dörrarnas lås aktiveras endast
om alla dörrar är stängda. Om en eller fler
dörrar är öppna efter att knapp
Áhar
tryckts ned på fjärrkontrollen fig. 70, blin-
kar körriktningsvisarna och lysdioden på
knapp A-fig. 72 snabbt under cirka 3 se-
kunder.
Om en eller fler dörrar är öppna efter att
den elektriska nyckelns metalldel vridits,
kommer endast lysdioden på knapp
A-fig. 72 att blinka snabbt i cirka 3 se-
kunder. Om dörrarna är stängda men ba-
gageluckan är öppen kommer dörrarna
trots allt att låsas. Körriktningsvisarna (en-
dast låsning genom nedtryckning av knap-
pen
Áfig. 70) och lysdioden på knapp A-
fig. 72 blinkar snabbt i ca 3 sekunder.
Med aktiv funktion går det att låsa upp lå-
sen på de andra dörrarna genom att trycka
på knapp A-fig. 72 som sitter på mittpa-
nelen. Genom att trycka snabbt två gånger på
knapp Á
på fjärrkontrollen fig. 70 akti-
veras dead lock-anordningen (se avsnittet
”Dead lock-anordning”).
Låsa upp dörrarna utifrån
Tryck snabbt på knapp
Ëfig. 70 för att
låsa upp alla dörrar, vilket tänder inner-
belysningen under en viss tid och gör att
körriktningsvisarna blinkar två gånger.
fig. 72F0M0620m
Sätt alternativt i och vrid runt metallin-
satsen moturs i dörrlåset på förarsidan
som i fig. 71.
Låsa/låsa upp dörrarna inifrån
Tryck på knapp A-fig. 72 för att låsa/låsa
upp alla dörrar. En lysdiod på knappen ang-
er om dörrarna är låsta eller upplåsta. När
dörrarna är låsta tänds lysdioden. Genom
att trycka igen på knappen låser central-
låset upp alla dörrar och lysdioden släcks.
När dörrarna har låsts upp släcks lysdio-
den och en nedtryckning av knappen med-
för att centrallåset låser alla dörrar. Dörr-
låsen aktiveras bara om alla dörrar är
stängda.
fig. 71F0M0410m
fig. 70F0M0409m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 60
