2019 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

37
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

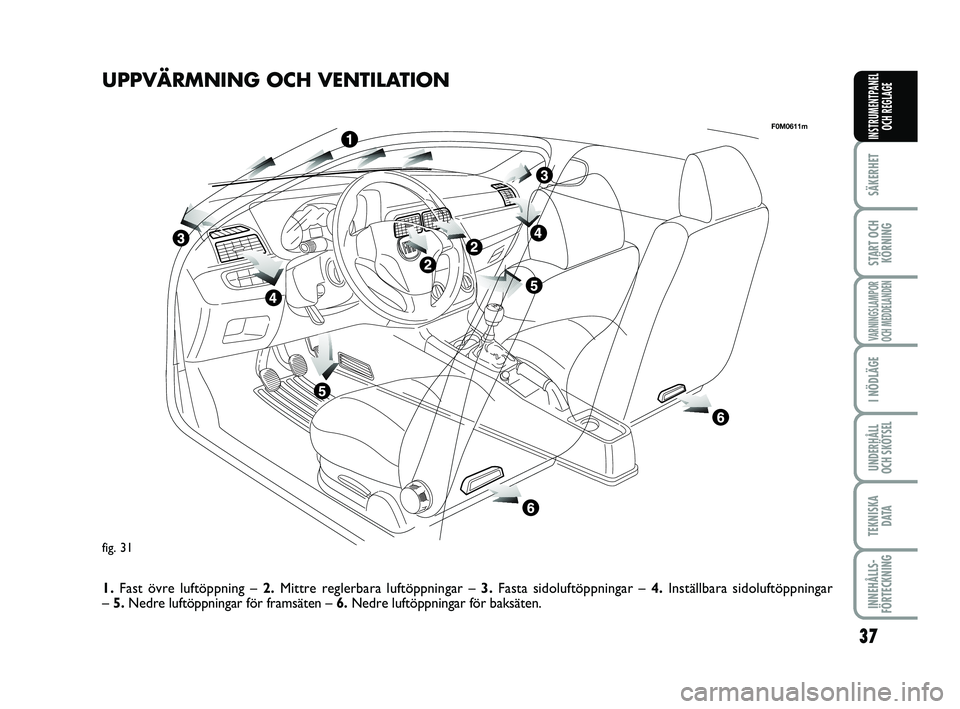

fig. 31
F0M0611m
UPPVÄRMNING OCH VENTILATION
1. Fast övre luftöppning – 2. Mittre reglerbara luftöppningar – 3. Fasta sidoluftöppningar – 4.Inställbara sidoluftöppningar
– 5. Nedre luftöppningar för framsäten – 6.Nedre luftöppningar för baksäten.
033-069 PUNTO POP 1ed SV 08/10/13 10.22 Pagina 37

38
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

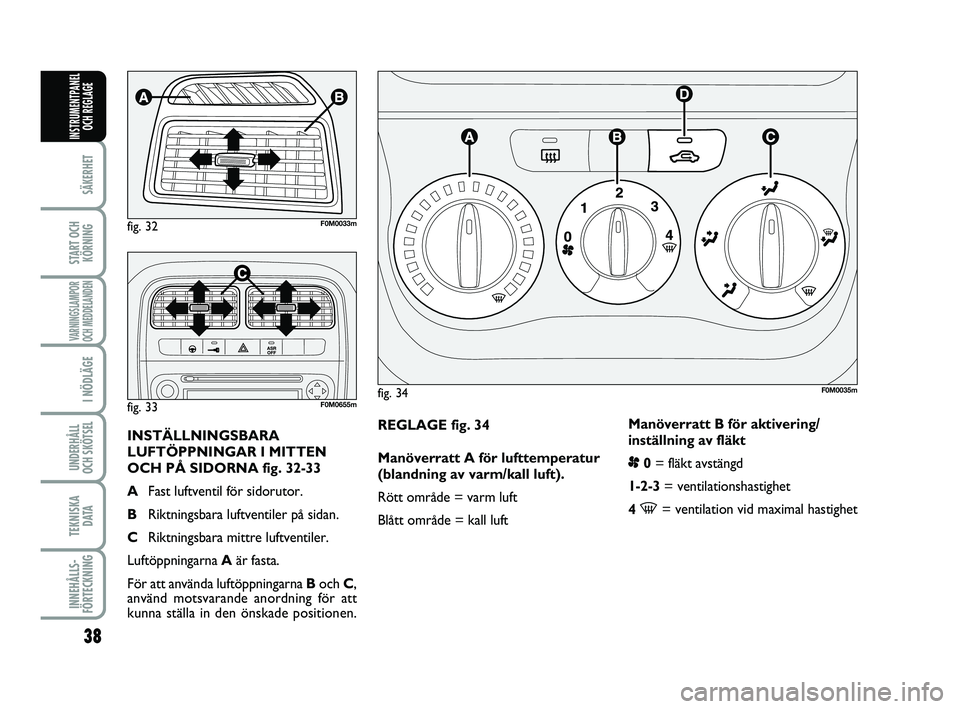

REGLAGE fig. 34
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luft Manöverratt B för aktivering/
inställning av fläkt
p
0= fläkt avstängd
1-2-3 = ventilationshastighet
4
-= ventilation vid maximal hastighet
fig. 34F0M0035m
fig. 32F0M0033m
fig. 33F0M0655m
INSTÄLLNINGSBARA
LUFTÖPPNINGAR I MITTEN
OCH PÅ SIDORNA fig. 32-33
A Fast luftventil för sidorutor.
B Riktningsbara luftventiler på sidan.
C Riktningsbara mittre luftventiler.
Luftöppningarna Aär fasta.
För att använda luftöppningarna B och C,
använd motsvarande anordning för att
kunna ställa in den önskade positionen.
033-069 PUNTO POP 1ed SV 08/10/13 10.22 Pagina 38

39
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

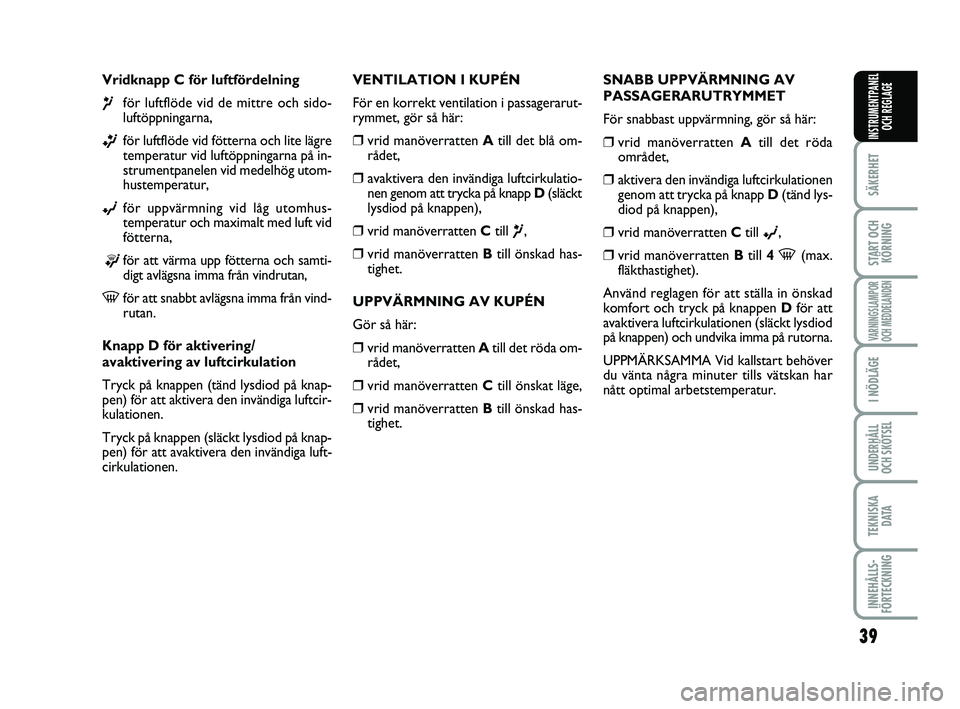

Vridknapp C för luftfördelning
¶för luftflöde vid de mittre och sido-
luftöppningarna,
ßför luftflöde vid fötterna och lite lägre
temperatur vid luftöppningarna på in-
strumentpanelen vid medelhög utom-
hustemperatur,
©för uppvärmning vid låg utomhus-
temperatur och maximalt med luft vid
fötterna,
®för att värma upp fötterna och samti-
digt avlägsna imma från vindrutan,
-för att snabbt avlägsna imma från vind-
rutan.
Knapp D för aktivering/
avaktivering av luftcirkulation
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera den invändiga luftcir-
kulationen.
Tryck på knappen (släckt lysdiod på knap-
pen) för att avaktivera den invändiga luft-
cirkulationen. SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För snabbast uppvärmning, gör så här:
❒vrid manöverratten A
till det röda
området,
❒aktivera den invändiga luftcirkulationen genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ©,
❒vrid manöverratten Btill 4 -(max.
fläkthastighet).
Använd reglagen för att ställa in önskad
komfort och tryck på knappen D för att
avaktivera luftcirkulationen (släckt lysdiod
på knappen) och undvika imma på rutorna.
UPPMÄRKSAMMA Vid kallstart behöver
du vänta några minuter tills vätskan har
nått optimal arbetstemperatur.
VENTILATION I KUPÉN
För en korrekt ventilation i passagerarut-
rymmet, gör så här:
❒vrid manöverratten A
till det blå om-
rådet,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill ¶,
❒vrid manöverratten Btill önskad has-
tighet.
UPPVÄRMNING AV KUPÉN
Gör så här:
❒vrid manöverratten A till det röda om-
rådet,
❒vrid manöverratten C till önskat läge,
❒vrid manöverratten Btill önskad has-
tighet.
033-069 PUNTO POP 1ed SV 08/10/13 10.22 Pagina 39

40
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

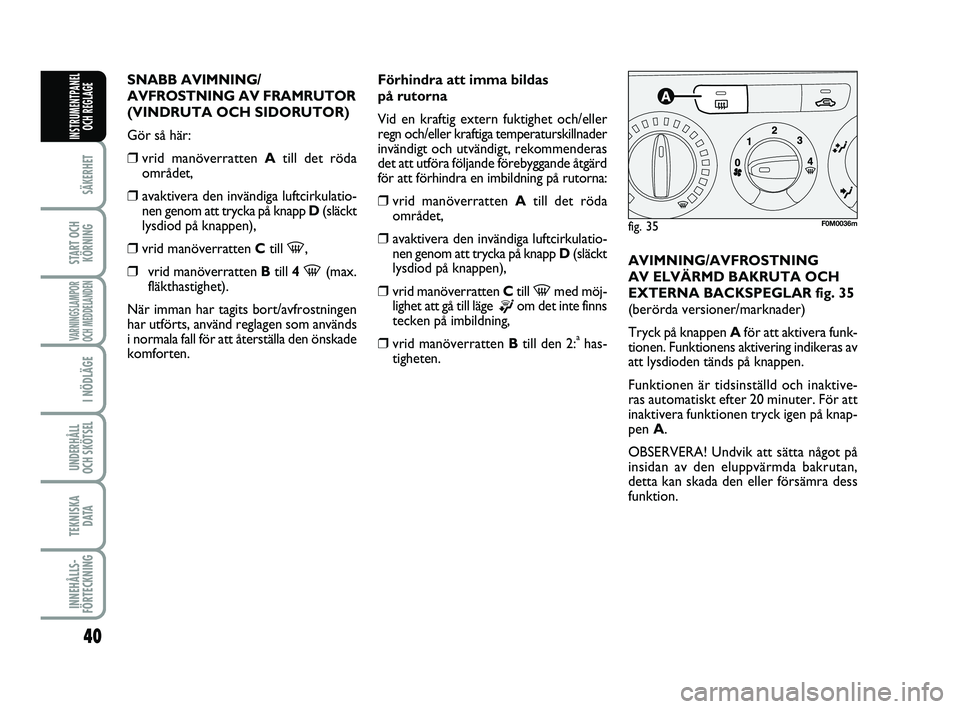

SNABB AVIMNING/
AVFROSTNING AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒vrid manöverratten A till det röda
området,
❒avaktivera den invändiga luftcirkulatio- nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill -,
❒vrid manöverratten B till 4 -(max.
fläkthastighet).
När imman har tagits bort/avfrostningen
har utförts, använd reglagen som används
i normala fall för att återställa den önskade
komforten. Förhindra att imma bildas
på rutorna
Vid en kraftig extern fuktighet och/eller
regn och/eller kraftiga temperaturskillnader
invändigt och utvändigt, rekommenderas
det att utföra följande förebyggande åtgärd
för att förhindra en imbildning på rutorna:
❒vrid manöverratten A
till det röda
området,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten C till -med möj-
lighet att gå till läge
®om det inte finns
tecken på imbildning,
❒vrid manöverratten Btill den 2:ahas-
tigheten. AVIMNING/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH
EXTERNA BACKSPEGLAR fig. 35
(berörda versioner/marknader)
Tryck på knappen A
för att aktivera funk-
tionen. Funktionens aktivering indikeras av
att lysdioden tänds på knappen.
Funktionen är tidsinställd och inaktive-
ras automatiskt efter 20 minuter. För att
inaktivera funktionen tryck igen på knap-
pen A.
OBSERVERA! Undvik att sätta något på
insidan av den eluppvärmda bakrutan,
detta kan skada den eller försämra dess
funktion.
fig. 35F0M0036m
033-069 PUNTO POP 1ed SV 08/10/13 10.22 Pagina 40

41
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

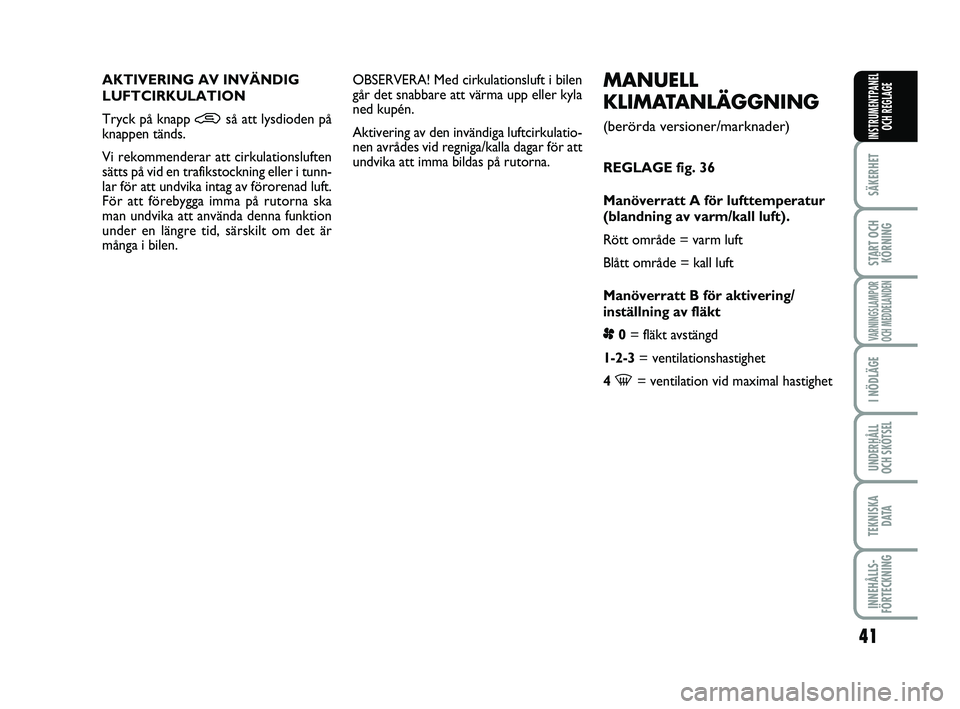

MANUELL
KLIMATANLÄGGNING
(berörda versioner/marknader)
REGLAGE fig. 36
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luft
Manöverratt B för aktivering/
inställning av fläkt
p 0= fläkt avstängd
1-2-3 = ventilationshastighet
4
-= ventilation vid maximal hastighet
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp
•så att lysdioden på
knappen tänds.
Vi rekommenderar att cirkulationsluften
sätts på vid en trafikstockning eller i tunn-
lar för att undvika intag av förorenad luft.
För att förebygga imma på rutorna ska
man undvika att använda denna funktion
under en längre tid, särskilt om det är
många i bilen. OBSERVERA! Med cirkulationsluft i bilen
går det snabbare att värma upp eller kyla
ned kupén.
Aktivering av den invändiga luftcirkulatio-
nen avrådes vid regniga/kalla dagar för att
undvika att imma bildas på rutorna.
033-069 PUNTO POP 1ed SV 08/10/13 10.22 Pagina 41

42
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

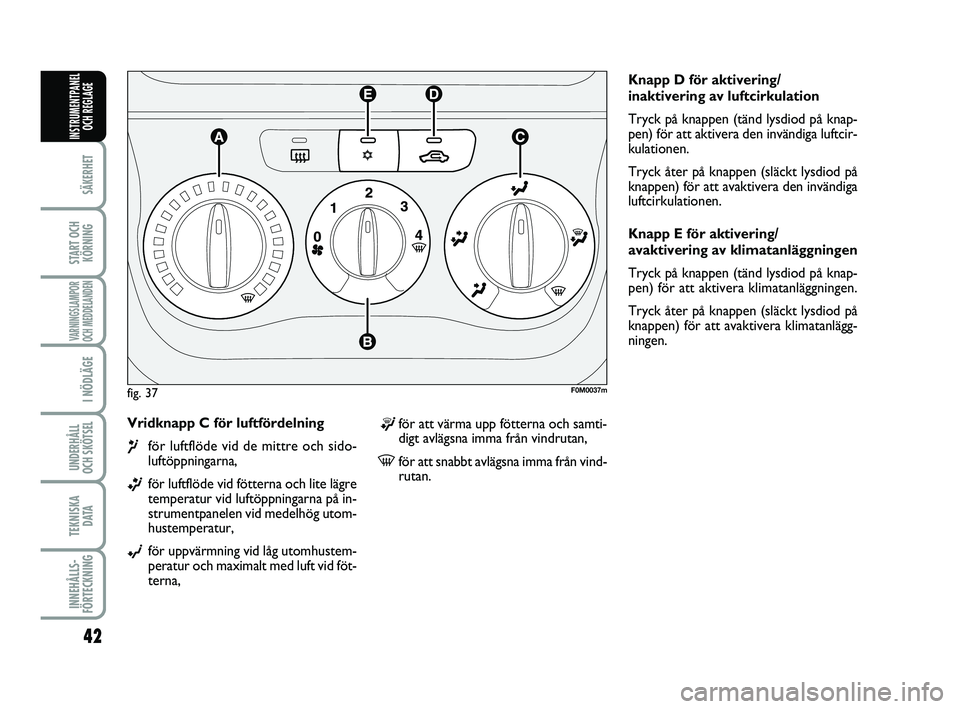

Vridknapp C för luftfördelning
¶för luftflöde vid de mittre och sido-
luftöppningarna,
ßför luftflöde vid fötterna och lite lägre
temperatur vid luftöppningarna på in-
strumentpanelen vid medelhög utom-
hustemperatur,
©för uppvärmning vid låg utomhustem-
peratur och maximalt med luft vid föt-
terna, Knapp D för aktivering/
inaktivering av luftcirkulation
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera den invändiga luftcir-
kulationen.
Tryck åter på knappen (släckt lysdiod på
knappen) för att avaktivera den invändiga
luftcirkulationen.
Knapp E för aktivering/
avaktivering av klimatanläggningen
Tryck på knappen (tänd lysdiod på knap-
pen) för att aktivera klimatanläggningen.
Tryck åter på knappen (släckt lysdiod på
knappen) för att avaktivera klimatanlägg-
ningen.
fig. 37F0M0037m
®för att värma upp fötterna och samti-
digt avlägsna imma från vindrutan,
-för att snabbt avlägsna imma från vind-
rutan.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 42

43
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

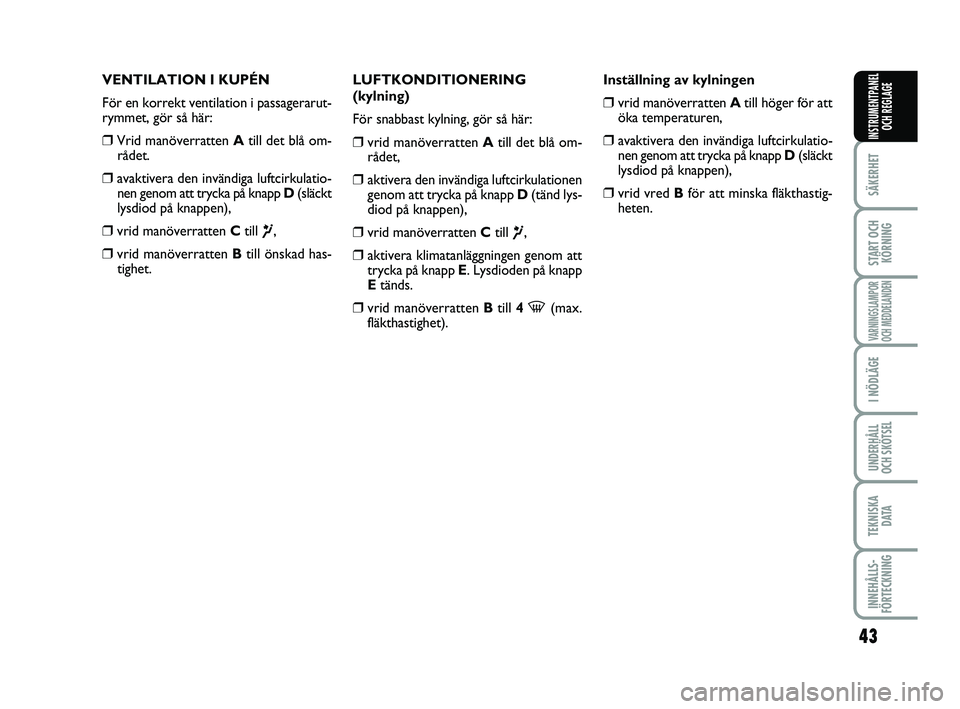

VENTILATION I KUPÉN
För en korrekt ventilation i passagerarut-
rymmet, gör så här:
❒Vrid manöverratten Atill det blå om-
rådet.
❒avaktivera den invändiga luftcirkulatio- nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten Ctill ¶,
❒vrid manöverratten Btill önskad has-
tighet. LUFTKONDITIONERING
(kylning)
För snabbast kylning, gör så här:
❒vrid manöverratten A
till det blå om-
rådet,
❒aktivera den invändiga luftcirkulationen
genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ¶,
❒aktivera klimatanläggningen genom att
trycka på knapp E . Lysdioden på knapp
E tänds.
❒vrid manöverratten Btill 4-(max.
fläkthastighet). Inställning av kylningen
❒vrid manöverratten A
till höger för att
öka temperaturen,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid vred B för att minska fläkthastig-
heten.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 43

44
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
UPPVÄRMNING AV KUPÉN
Gör så här:
❒vrid manöverratten A till det röda
området,
❒vrid manöverratten Ctill önskad sym-
bol,
❒vrid manöverratten Btill önskad has-
tighet. SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För snabbast uppvärmning, gör så här:
❒vrid manöverratten A
till det röda
området,
❒aktivera den invändiga luftcirkulationen genom att trycka på knapp D(tänd lys-
diod på knappen),
❒vrid manöverratten Ctill ©,
❒vrid manöverratten B till 4-(max.
fläkthastighet),
Använd reglagen för att ställa in önskad
komfort och tryck på knapp D för att av-
aktivera luftcirkulationen (släckt lysdiod
på knappen).
OBSERVERA! Vid kallstart behöver du
vänta några minuter tills vätskan har nått
optimal arbetstemperatur. SNABB AVIMNING/
AVFROSTNING AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒vrid manöverratten A
till det röda
området,
❒vrid manöverratten B till 4-(max.
fläkthastighet),
❒vrid manöverratten Ctill -,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen).
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 44
