MOTOR

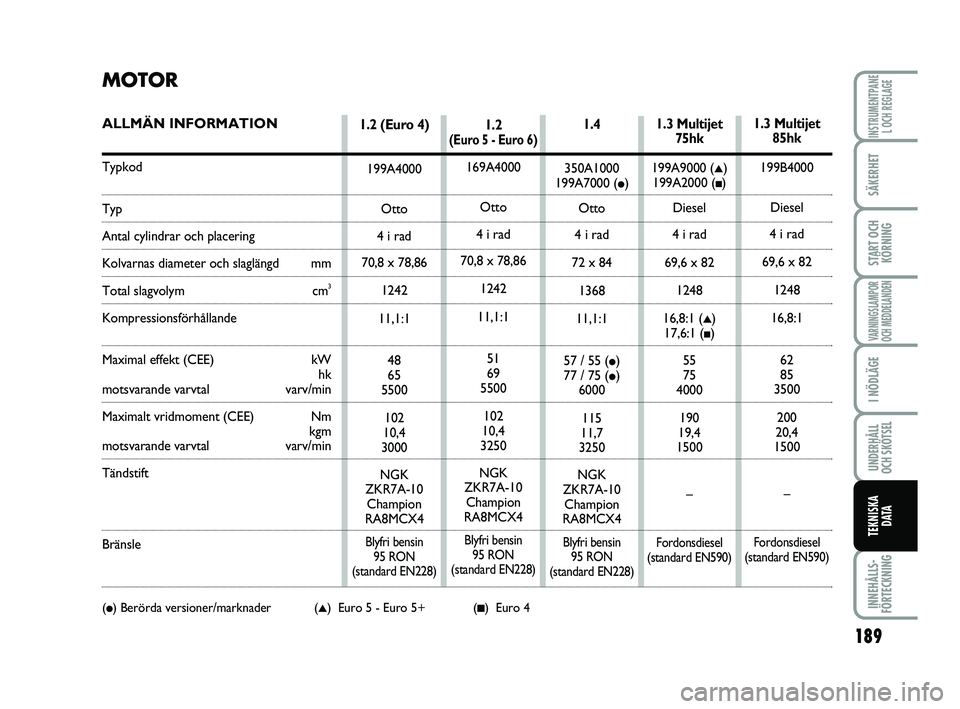

ALLMÄN INFORMATION
Typkod
Typ
Antal cylindrar och placering
Kolvarnas diameter och slaglängd mm
Total slagvolym cm3
Kompressionsförhållande
Maximal effekt (CEE) kW
hk
motsvarande varvtal varv/min
Maximalt vridmoment (CEE) Nm kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
(●) Berörda versioner/marknader (▲) Euro 5 - Euro 5+ (■) Euro 4
1.3 Multijet 75hk
199A9000 (▲)
199A2000 (■)
Diesel
4 i rad
69,6 x 82 1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Fordonsdiesel
(standard EN590)
1.3 Multijet 85hk
199B4000
Diesel
4 i rad
69,6 x 82 1248
16,8:1
62
85
3500
200
20,4
1500
–
Fordonsdiesel
(standard EN590)
1.4
350A1000
199A7000 (●)
Otto
4 i rad
72 x 84 1368
11,1:1
57 / 55 (
●)
77 / 75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Blyfri bensin 95 RON
(standard EN228)
1.2 (Euro 4)
199A4000
Otto
4 i rad
70,8 x 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10 Champion
RA8MCX4
Blyfri bensin 95 RON
(standard EN228)
1.2 (Euro 5 - Euro 6)
169A4000
Otto
4 i rad
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3250
NGK
ZKR7A-10 Champion
RA8MCX4
Blyfri bensin 95 RON
(standard EN228)
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 189

190
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA
Ändringar och reparationer av bränslesystemet som utförs på \
felaktigt sätt och utan hänsyn till systemets tek-
niska egenskaper, kan orsaka funktionsfel med brandrisk.
VARNING
TRANSMISSION
1.2 – 1.4 – 1.3 Multijet
Växellåda Med fem framväxlar och back med synkroniseringar för tillkoppling av framväxlarna
Koppling Självreglerande med pedal utan frigång
Dragkraft Fram

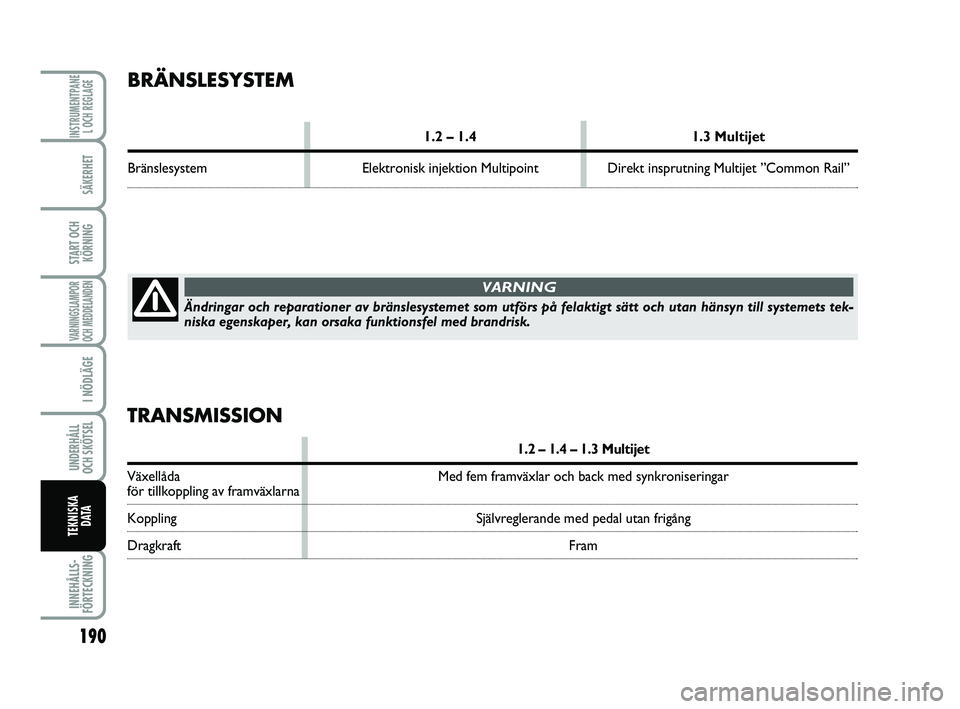

BRÄNSLESYSTEM
1.2 – 1.41.3 Multijet
Bränslesystem Elektronisk injektion Multipoint Direkt insprutning Multijet ”Common Rail”
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 190

191
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA

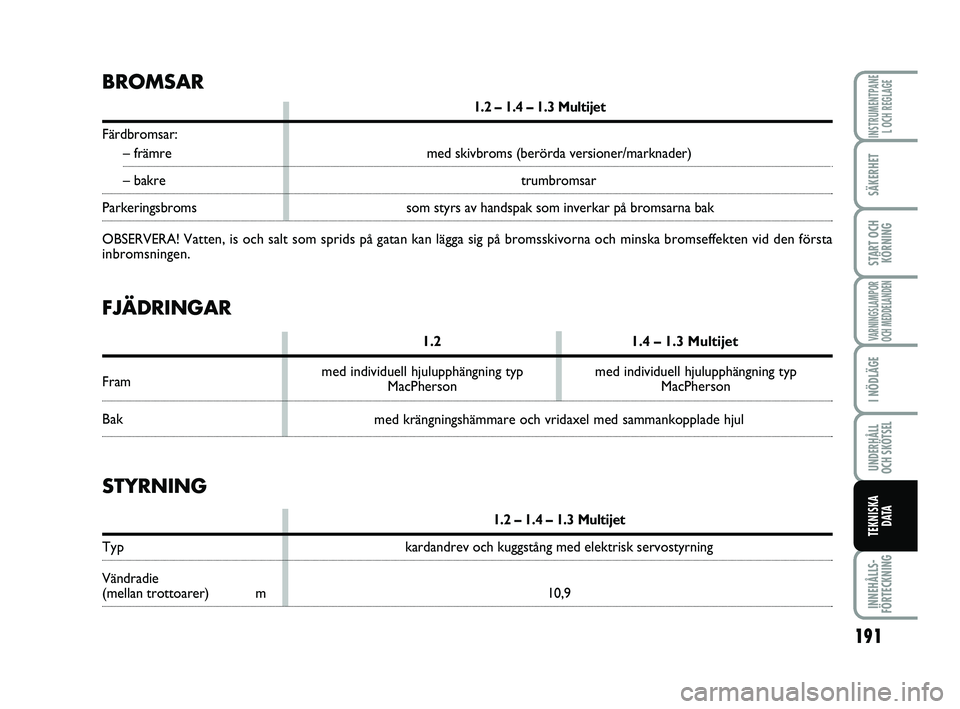

BROMSAR
1.2 – 1.4 – 1.3 Multijet
Färdbromsar:
– främre med skivbroms (berörda versioner/marknader)
– bakre trumbromsar
Parkeringsbromssom styrs av handspak som inverkar på bromsarna bak
OBSERVERA! Vatten, is och salt som sprids på gatan kan lägga sig på bromss\
kivorna och minska bromseffekten vid den första
inbromsningen.
STYRNING
1.2 – 1.4 – 1.3 Multijet
Typ kardandrev och kuggstång med elektrisk servostyrning
Vändradie
(mellan trottoarer) m 10,9
med krängningshämmare och vridaxel med sammankopplade hjul
FJÄDRINGAR
1.2
1.4 – 1.3 Multijet
Fram
Bak med individuell hjulupphängning typ
MacPherson med individuell hjulupphängning typ
MacPherson
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 191

192
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA
RÄTT AVLÄSNING
AV DÄCKET fig. 4
Exempel: 175/65 R 15 84T
175 = Nominell bredd (S, avstånd i mm mellan sidorna).
65 = Förhållande höjd/bredd (H/S) i procent.
R = Radialdäck.
15 = Diameter på fälgen i tum (Ø).
84 = Belastningsindex (kapacitet).
T = Maximalt hastighetsindex.

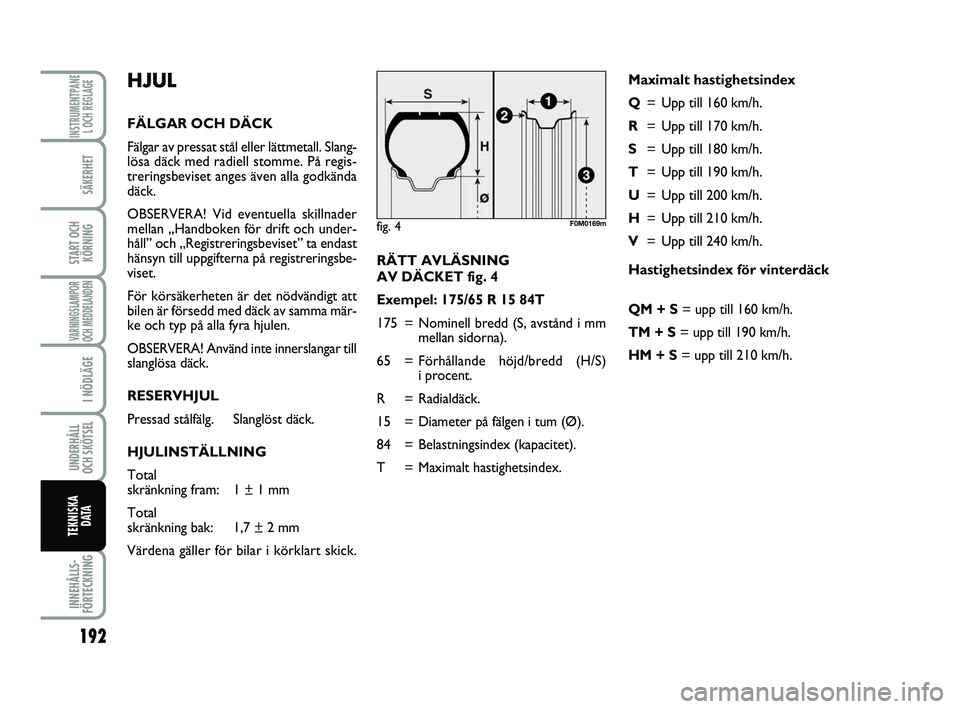

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall. Slang-
lösa däck med radiell stomme. På regis-
treringsbeviset anges även alla godkända
däck.
OBSERVERA! Vid eventuella skillnader
mellan „Handboken för drift och under-
håll” och „Registreringsbeviset” ta endast
hänsyn till uppgifterna på registreringsbe-
viset.
För körsäkerheten är det nödvändigt att
bilen är försedd med däck av samma mär-
ke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar till
slanglösa däck.
RESERVHJUL
Pressad stålfälg. Slanglöst däck.
HJULINSTÄLLNING
Total
skränkning fram: 1 ± 1 mm
Total
skränkning bak: 1,7 ± 2 mm
Värdena gäller för bilar i körklart skick.
fig. 4F0M0169m
Maximalt hastighetsindex
Q = Upp till 160 km/h.
R = Upp till 170 km/h.
S = Upp till 180 km/h.
T = Upp till 190 km/h.
U = Upp till 200 km/h.
H = Upp till 210 km/h.
V = Upp till 240 km/h.
Hastighetsindex för vinterdäck
QM + S = upp till 160 km/h.
TM + S = upp till 190 km/h.
HM + S = upp till 210 km/h.
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 192

193
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA

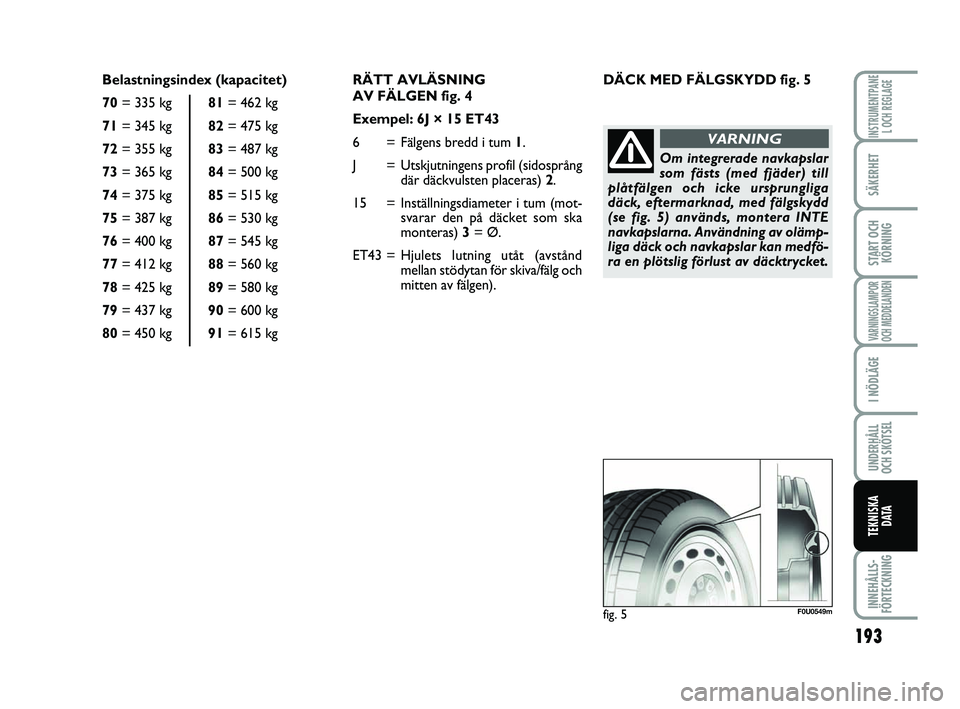

RÄTT AVLÄSNING
AV FÄLGEN fig. 4
Exempel: 6J × 15 ET43
6 = Fälgens bredd i tum 1 .
J = Utskjutningens profil (sidosprång där däckvulsten placeras) 2.
15 = Inställningsdiameter i tum (mot- svarar den på däcket som ska
monteras) 3= Ø.
ET43 = Hjulets lutning utåt (avstånd mellan stödytan för skiva/fälg och
mitten av fälgen).
Belastningsindex (kapacitet)
70
= 335 kg 81= 462 kg
71 = 345 kg 82= 475 kg
72 = 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74 = 375 kg 85= 515 kg
75 = 387 kg 86= 530 kg
76 = 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78 = 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80 = 450 kg 91= 615 kg DÄCK MED FÄLGSKYDD fig. 5
Om integrerade navkapslar
som fästs (med fjäder) till
plåtfälgen och icke ursprungliga
däck, eftermarknad, med fälgskydd
(se fig. 5) används, montera INTE
navkapslarna. Användning av olämp-
liga däck och navkapslar kan medfö-
ra en plötslig förlust av däcktrycket.
VARNING
fig. 5F0U0549m
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 193

194
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA
175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
6J X 15'' – ET 43
175/65 R15 84T
185/65 R15 88T
6J X 15'' – ET 43
6J X 15'' – ET 43 ( ▲)
6J X 15'' – ET 43 ( ▲)
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,22,1
2,2 2,2
2,2 2,0
2,2 2,22,4
2,1
2,5 2,2
2,3 2,1
2,3 2,3

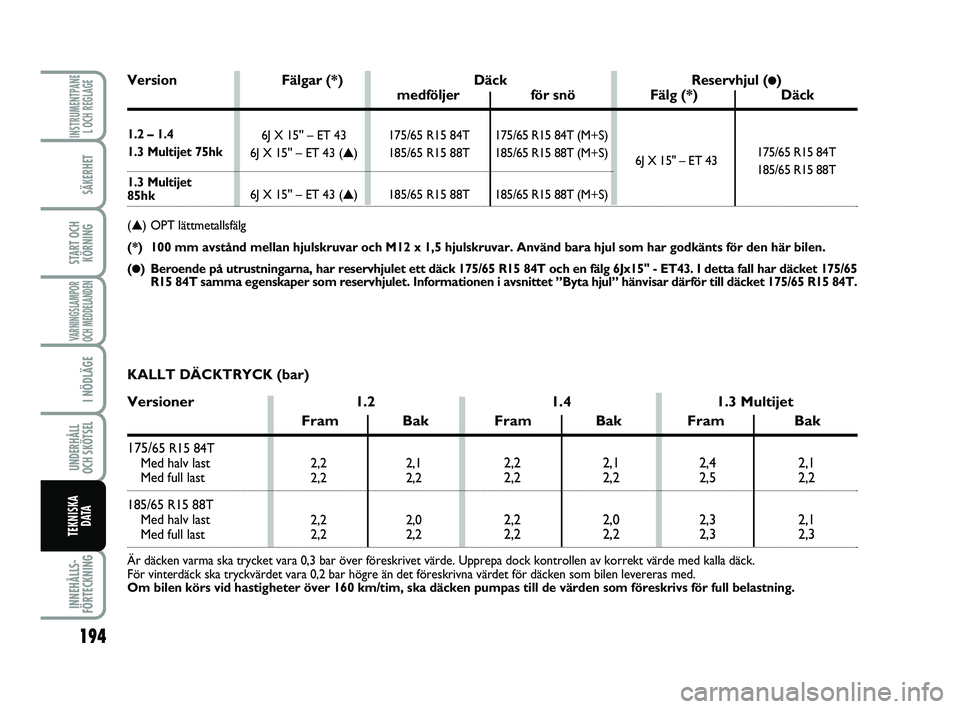

KALLT DÄCKTRYCK (bar)
Versioner 1.21.4 1.3 Multijet
Fram Bak Fram Bak Fram Bak
175/65 R15 84T
Med halv last
Med full last
185/65 R15 88T Med halv last
Med full last
Är däcken varma ska trycket vara 0,3 bar över föreskrivet vä\
rde. Upprepa dock kontrollen av korrekt värde med kalla däck.
För vinterdäck ska tryckvärdet vara 0,2 bar högre än det \
föreskrivna värdet för däcken som bilen levereras med.
Om bilen körs vid hastigheter över 160 km/tim, ska däcken pumpa\
s till de värden som föreskrivs för full belastning.
Version Fälgar (*) Däck Reservhjul (ç)medföljerför snöFälg (*) Däck
1.2 – 1.4
1.3 Multijet 75hk
1.3 Multijet
85hk
(▲ ) OPT lättmetallsfälg
(*) 100 mm avstånd mellan hjulskruvar och M12 x 1,5 hjulskruvar. Använ\
d bara hjul som har godkänts för den här bilen.
(
ç) Beroende på utrustningarna, har reservhjulet ett däck 175/65 R15 8\
4T och en fälg 6Jx15" - ET43. I detta fall har däcket 175/65 R15 84T samma egenskaper som reservhjulet. Informationen i avsnittet ”\
Byta hjul” hänvisar därför till däcket 175/65 R15 84T.
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 194

195
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA

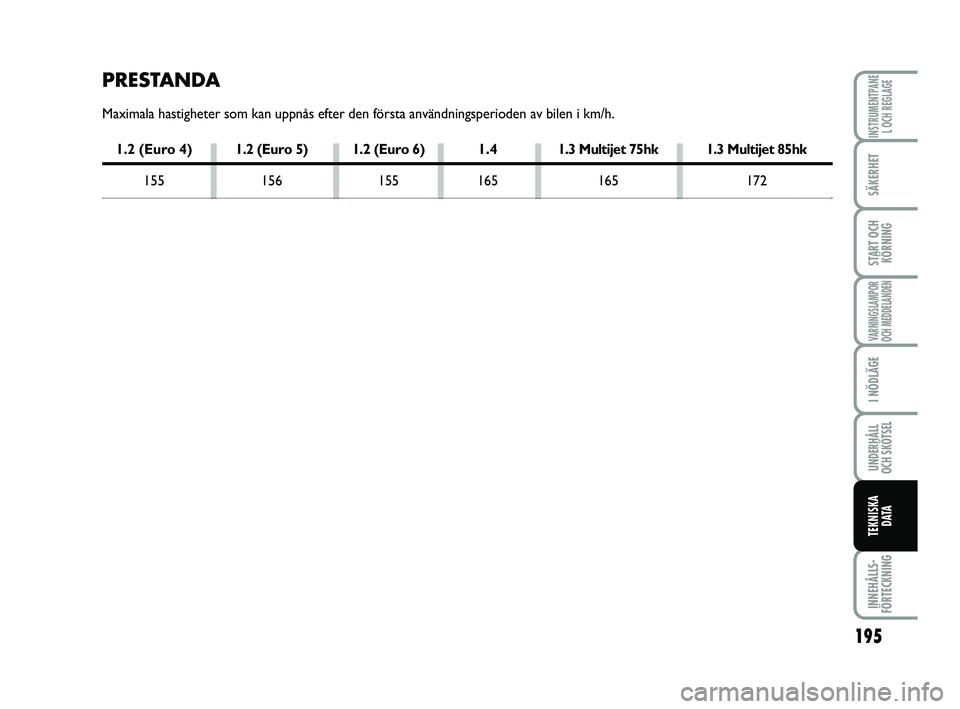

PRESTANDA
Maximala hastigheter som kan uppnås efter den första användning\
sperioden av bilen i km/h.
1.2 (Euro 4) 1.2 (Euro 5) 1.2 (Euro 6) 1.4 1.3 Multijet 75hk 1.3 Multijet 85hk
155 156155165 165 172
185-206 PUNTO POP 1ed SV 26/03/14 11:52 Pagina 195

196
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
TEKNISKA D ATA

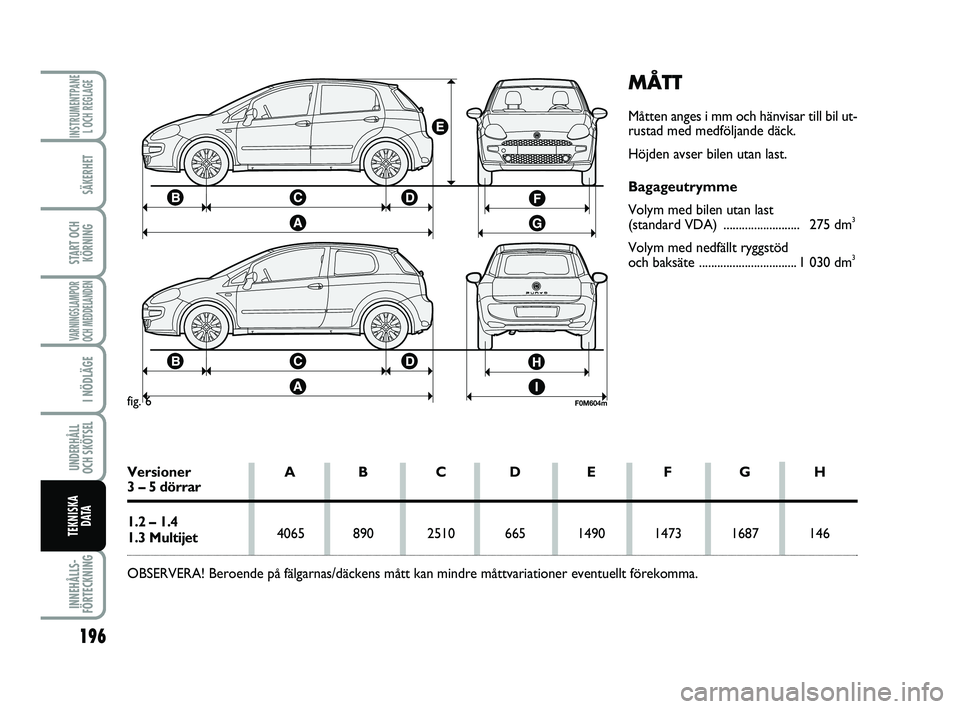

MÅTT
