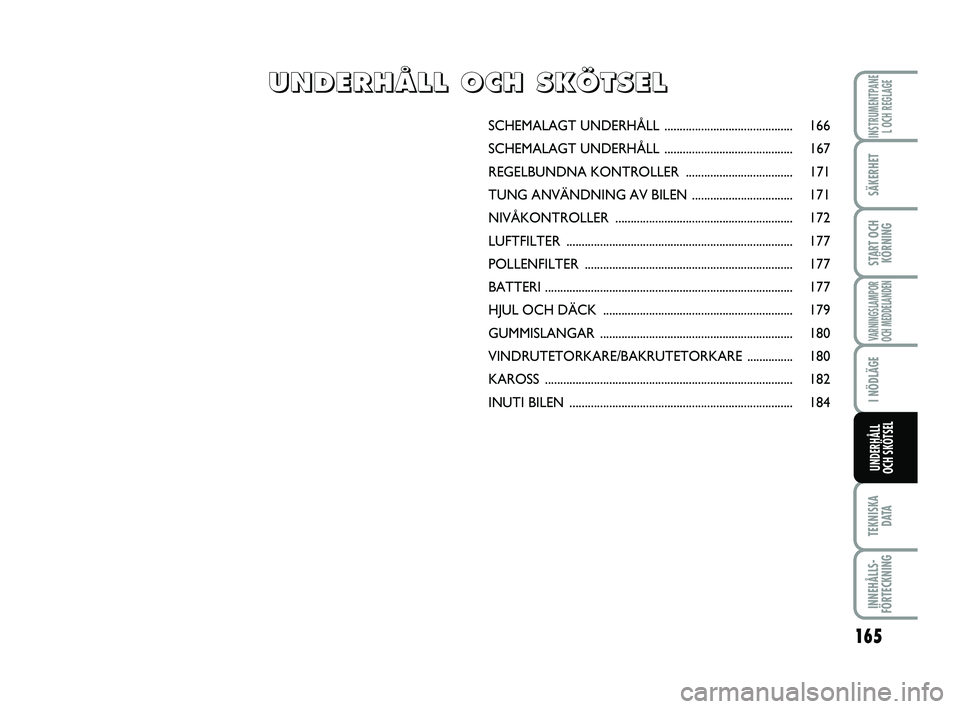

2019 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

165
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL
SCHEMALAGT UN DERHÅLL .......................................... 166
SCHEMALAGT UN DERHÅLL .......................................... 167
REGELBUNDNA KO NTROLLER ................................... 171
TUNG ANVÄNDNING AV BILEN ................................. 171

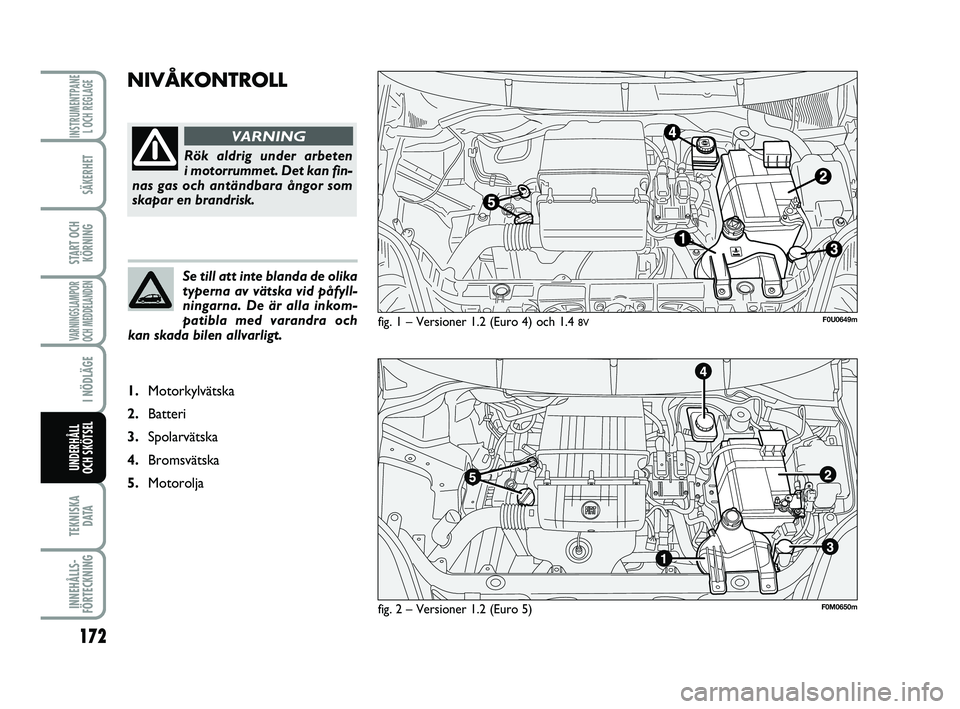

NIVÅKONTR OLLER .......................................................... 172
LUFTFILTER .......................................................................\
... 177
POLLENFILTER .................................................................... 177
BATTERI .......................................................................\
.......... 177
HJUL OCH DÄCK .............................................................. 179
GUMMISLANGAR ............................................................... 180
VINDRUTETORKARE/BAKRUTETORKA RE ............... 180
KAROSS .......................................................................\
.......... 182
INUTI BILEN .......................................................................\
.. 184
U
U
N
N
D
D
E
E
R
R
H
H
Å
Å
L
L
L
L


O
O
C
C
H
H


S
S
K
K
Ö
Ö
T
T
S
S
E
E
L
L
165-184 PUNTO POP 1ed SV 07/04/14 09:55 Pagina 165

166
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL

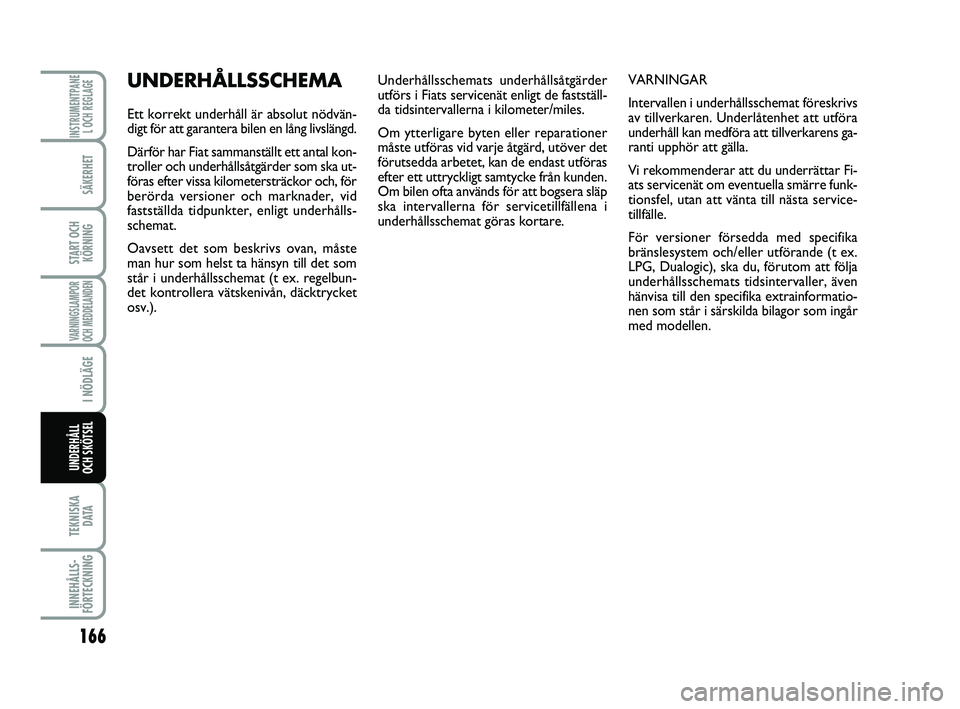

Underhållsschemats underhållsåtgärder
utförs i Fiats servicenät enligt de fastställ-
da tidsintervallerna i kilometer/miles.
Om ytterligare byten eller reparationer
måste utföras vid varje åtgärd, utöver det
förutsedda arbetet, kan de endast utföras
efter ett uttryckligt samtycke från kunden.
Om bilen ofta används för att bogsera släp
ska intervallerna för servicetillfällena i
underhållsschemat göras kortare. VARNINGAR
Intervallen i underhållsschemat föreskrivs
av tillverkaren. Underlåtenhet att utföra
underhåll kan medföra att tillverkarens ga-
ranti upphör att gälla.
Vi rekommenderar att du underrättar Fi-
ats servicenät om eventuella smärre funk-
tionsfel, utan att vänta till nästa service-
tillfälle.
För versioner försedda med specifika
bränslesystem och/eller utförande (t ex.
LPG, Dualogic), ska du, förutom att följa
underhållsschemats tidsintervaller, även
hänvisa till den specifika extrainformatio-
nen som står i särskilda bilagor som ingår
med modellen. UNDERHÅLLSSCHEMA
Ett korrekt underhåll är absolut nödvän-
digt för att garantera bilen en lång livslängd.
Därför har Fiat sammanställt ett antal kon-
troller och underhållsåtgärder som ska ut-
föras efter vissa kilometersträckor och, för
berörda versioner och marknader, vid
fastställda tidpunkter, enligt underhålls-
schemat.
Oavsett det som beskrivs ovan, måste
man hur som helst ta hänsyn till det som
står i underhållsschemat (t ex. regelbun-
det kontrollera vätskenivån, däcktrycket
osv.).
165-184 PUNTO POP 1ed SV 07/04/14 09:55 Pagina 166

167
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL
Tusental km 15 30 45 60 75 90 105 120 135 150
År 1234 56 7 8910
Kontroll av däckens skick/slitage och eventuell tryckjustering samt k\
ontroll av
förfallodatum för däcklagningssatsen “Fix&Go Automatic”
(berörda versioner och marknader)●●●● ●● ●●● ●
Kontroll av belysningssystemets funktion (strålkastare, körriktni\
ngsvisare,
varningsljus, bagageutrymme, passagerarutrymme, handskfack, varningslamp\
or
på instrumentpanelen osv.)●●●● ●● ●●● ●
Kontroll och eventuell påfyllning av vätskenivå (motorkylning,\
bromsar, hydraulisk koppling/bromsar, vindrutespolare, batteri etc.)●●●● ●● ●●● ●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●● ●● ●●● ●
Kontroll av bränslesystemets och motorkontrollens funktion, avgasutsl\
äppen och
(på berörda versioner och marknader) motoroljans försämrin\
g med hjälp
av diagnosuttaget●●●● ●● ●●● ●
Okulär besiktning av skick och helhet på följande delar: kaross\
ens utsida,
underredsskyddet, styva och böjbara ledningar (avgaser, bränsleti\
llförsel,
bromsar) gummidelar (damasker, muffar, bussningar osv.)●● ●●●
Kontroll av placering/slitage på vindrutetorkarbladen och bakrutetork\
arbladen●● ●●●
Kontroll av spolar- och torkarsystemets funktion och eventuell justering\
av vindrutespolarna.●● ●●●
Kontroll av att motorhuvens och bakluckans låsanordningar är rena \
samt rengöring och smörjning av mekanik●●● ●●
Kontroll och eventuell reglering av handbromsens rörelse●●● ●●
Okulär besiktning av tillstånd och slitage på bromsbelägg på\
skivbromsar fram/bak (berörda versioner och marknader) samt kontroll av slitagevarnarens\
funktion.●●●● ●● ●●● ●
UNDERHÅLLSSCHEMA
BENSINVERSIONER
När man har nått 120 000 km/åtta år, ska kontrollerna som an\
ges i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller \
man hittills utfört.
165-184 PUNTO POP 1ed SV 07/04/14 09:55 Pagina 167

168
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL

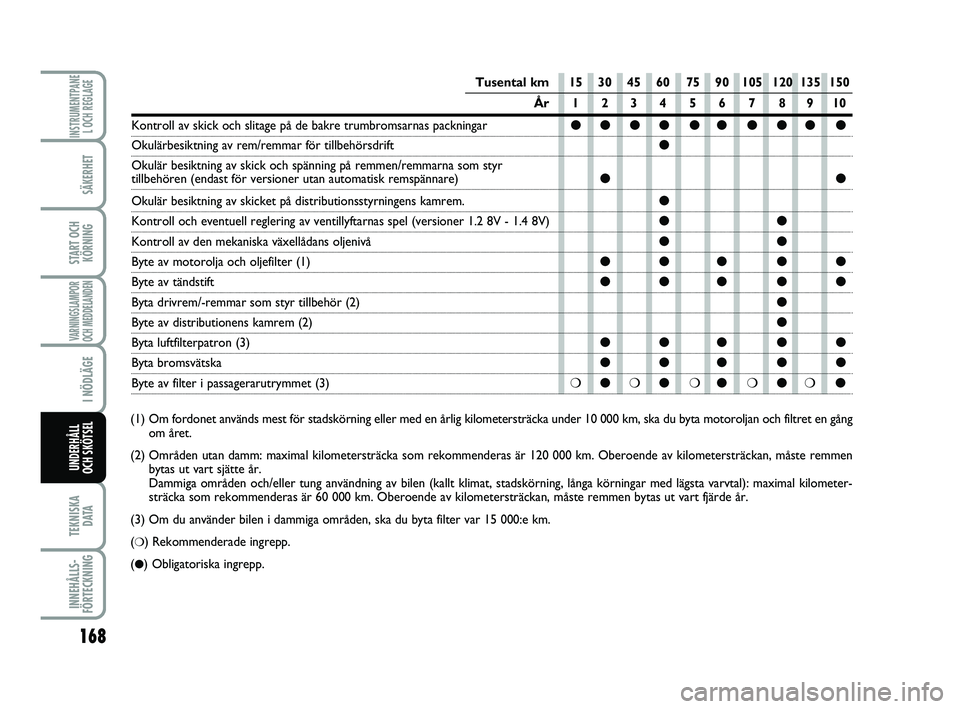

(1) Om fordonet används m est för stadskörning eller med en årlig kilometersträcka und\
er 10 000 km, ska du byta motoroljan och filtret en gång
om året.
(2) Områden utan damm: maximal kilometersträcka som rekommenderas ä\
r 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat,\
stadskörning, långa körningar med lägsta varvtal): maximal\
ki lometer-
sträcka som rekommenderas är 60 000 km. Oberoende av kilometersträ\
ckan, måste remmen bytas ut vart fjärde år.
(3) Om du använder bilen i dammiga områden, ska du byta filter v\
ar 15 000:e km.
(
❍) Rekommenderade ingrepp.
(
●) Obligatoriska ingrepp.
Tusental km 15 30 45 60 75 90 105 120 135 150
År 1234 56 7 8910
Kontroll av skick och slitage på de bakre trumbromsarnas packningar●●●● ●● ●●● ●
Okulärbesiktning av rem/remmar för tillbehörsdrift●
Okulär besiktning av skick och spänning på remmen/remmarna som \
styr tillbehören (endast för versioner utan automatisk remspännare)\
●●
Okulär besiktning av skicket på distributionsstyrningens kamrem.●
Kontroll och eventuell reglering av ventillyftarnas spel (versioner 1.2\
8V - 1.4 8V)●●
Kontroll av den mekaniska växellådans oljenivå●●
Byte av motorolja och oljefilter (1)●●● ●●
Byte av tändstift ●●● ●●
Byta drivrem/-remmar som styr tillbehör (2)●
Byte av distributionens kamrem (2)●
Byta luftfilterpatron (3) ●●● ●●
Byta bromsvätska●●● ●●
Byte av filter i passagerarutrymmet (3) ❍●❍●❍●❍●❍●
165-184 PUNTO POP 1ed SV 07/04/14 09:55 Pagina 168

169
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL

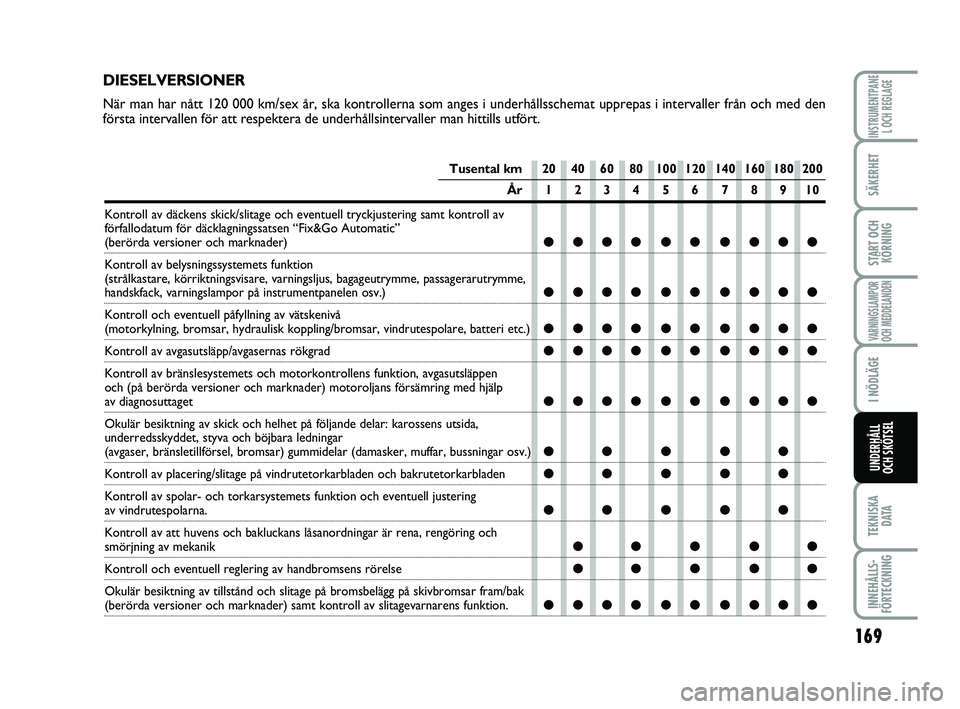

Tusental km 20 40 60 80 100 120 140 160 180 200
År 1234 56 78910
Kontroll av däckens skick/slitage och eventuell tryckjustering samt k\
ontroll av
förfallodatum för däcklagningssatsen “Fix&Go Automatic”
(berörda versioner och marknader)●●●● ●● ●●●●
Kontroll av belysningssystemets funktion
(strålkastare, körriktningsvisare, varningsljus, bagageutrymme, p\
assagerarutrymme,
handskfack, varningslampor på instrumentpanelen osv.)●●●● ●● ●●●●
Kontroll och eventuell påfyllning av vätskenivå (motorkylning, bromsar, hydraulisk koppling/bromsar, vindrutespolare, b\
atteri etc.)●●●● ●● ●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●● ●● ●●●●
Kontroll av bränslesystemets och motorkontrollens funktion, avgasutsl\
äppen
och (på berörda versioner och marknader) motoroljans försä\
mring med hjälp
av diagnosuttaget●●●● ●● ●●●●
Okulär besiktning av skick och helhet på följande delar: kaross\
ens utsida,
underredsskyddet, styva och böjbara ledningar
(avgaser, bränsletillförsel, bromsar) gummidelar (damasker, muf\
far, bussningar osv.)●●●●●
Kontroll av placering/slitage på vindrutetorkarbladen och bakrutetork\
arbladen●●●●●
Kontroll av spolar- och torkarsystemets funktion och eventuell justering\
av vindrutespolarna.●●●●●
Kontroll av att huvens och bakluckans låsanordningar är rena, reng\
öring och smörjning av mekanik●● ● ●●
Kontroll och eventuell reglering av handbromsens rörelse●● ● ●●
Okulär besiktning av tillstånd och slitage på bromsbelägg på\
skivbromsar fram/bak (berörda versioner och marknader) samt kontroll av slitagevarnarens\
funktion.●●●● ●● ●●●●
DIESELVERSIONER
När man har nått 120 000 km/sex år, ska kontrollerna som anges \
i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller \
man hittills utfört.
165-184 PUNTO POP 1ed SV 07/04/14 09:56 Pagina 169

170
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL

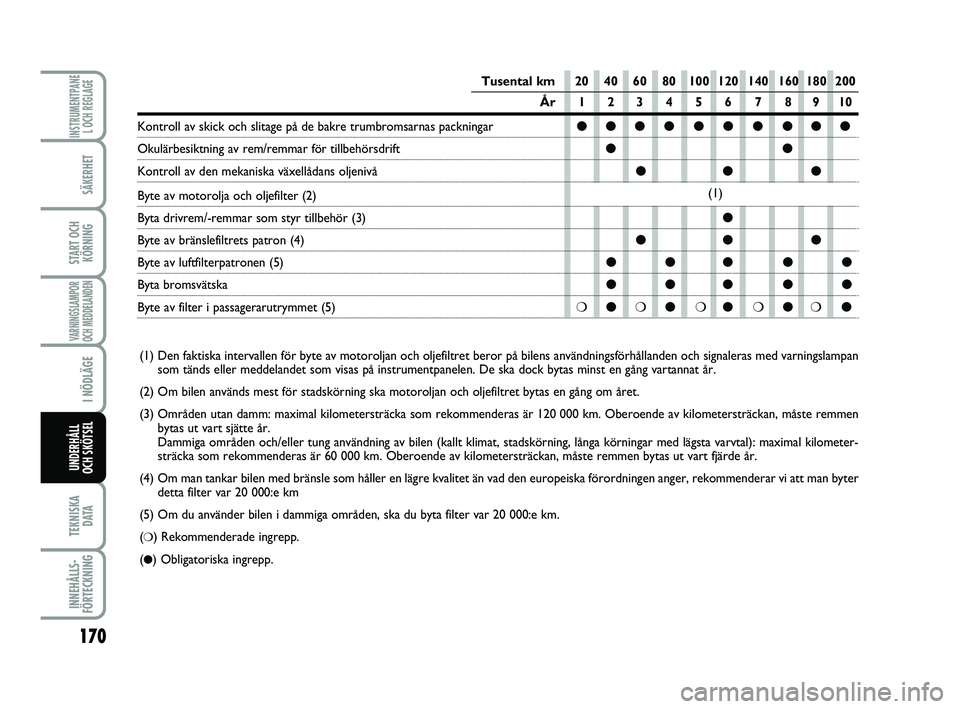

Tusental km 20 40 60 80 100 120 140 160 180 200
År 1234 56 7 8910
Kontroll av skick och slitage på de bakre trumbromsarnas packningar●●●● ●● ●●●●
Okulärbesiktning av rem/remmar för tillbehörsdrift●●
Kontroll av den mekaniska växellådans oljenivå●● ●
Byte av motorolja och oljefilter (2)
Byta drivrem/-remmar som styr tillbehör (3) ●
Byte av bränslefiltrets patron (4)●● ●
Byte av luftfilterpatronen (5) ●●● ●●
Byta bromsvätska ●●● ●●
Byte av filter i passagerarutrymmet (5) ❍●❍●❍●❍●❍●
(1) Den faktiska intervallen för byte av motoroljan och oljefiltret beror\
på bilens användningsförhållanden och signaleras med varningslampan
som tänds eller meddelandet som visas på instrumentpanelen. De ska\
dock bytas minst en gång vartannat år.
(2) Om bilen används mest för stadskörning ska motoroljan och\
oljefiltret bytas en gång om året.
(3) Områden utan damm: maximal kilometersträcka som rekommenderas ä\
r 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år.
Dammiga områden och/eller tung användning av bilen (kallt klimat,\
stadskörning, långa körningar med lägsta varvtal): maximal\
ki lometer-
sträcka som rekommenderas är 60 000 km. Oberoende av kilometersträ\
ckan, måste remmen bytas ut vart fjärde år.
(4) Om man tankar bilen med bränsle som håller en lägre kvalitet ä\
n vad den europeiska förordningen anger, rekommenderar vi att man byter detta filter var 20 000:e km
(5) Om du använder bilen i dammiga områden, ska du byta filter v\
ar 20 000:e km.
(
❍) Rekommenderade ingrepp.
(
●) Obligatoriska ingrepp.
(1)
165-184 PUNTO POP 1ed SV 07/04/14 09:56 Pagina 170

171
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL

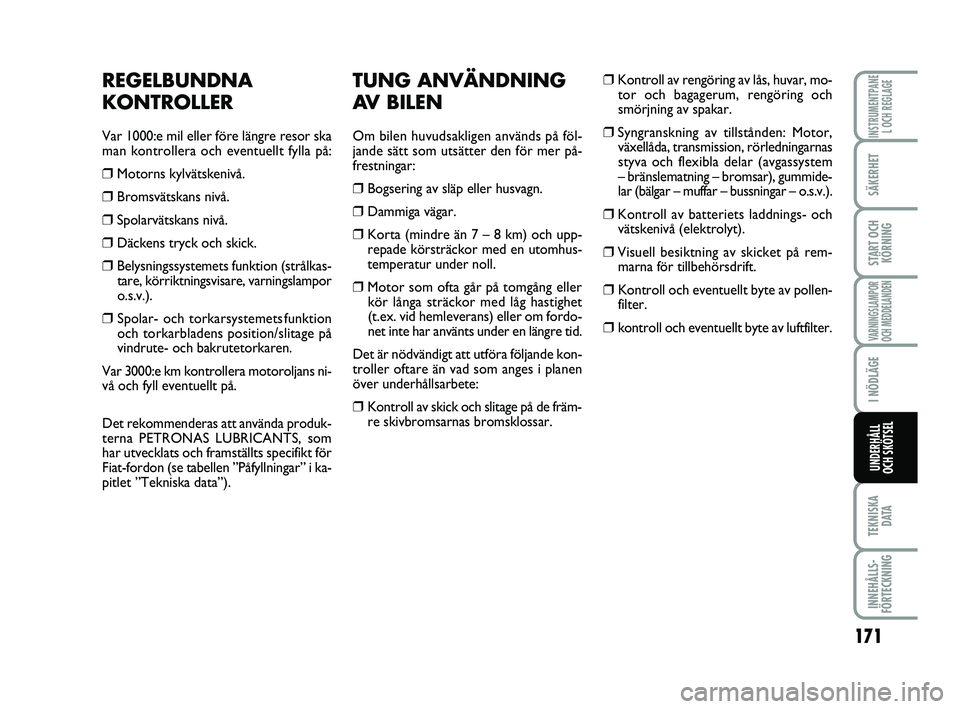

TUNG ANVÄNDNING
AV BILEN
Om bilen huvudsakligen används på föl-
jande sätt som utsätter den för mer på-
frestningar:
❒Bogsering av släp eller husvagn.
❒Dammiga vägar.
❒Korta (mindre än 7 – 8 km) och upp- repade körsträckor med en utomhus-
temperatur under noll.
❒ Motor som ofta går på tomgång eller kör långa sträckor med låg hastighet
(t.ex. vid hemleverans) eller om fordo-
net inte har använts under en längre tid.
Det är nödvändigt att utföra följande kon-
troller oftare än vad som anges i planen
över underhållsarbete:
❒Kontroll av skick och slitage på de främ- re skivbromsarnas bromsklossar.
❒Kontroll av rengöring av lås, huvar, mo-tor och bagagerum, rengöring och
smörjning av spakar.
❒Syngranskning av tillstånden: Motor,växellåda, transmission, rörledningarnas
styva och flexibla delar (avgassystem
– bränslematning – bromsar), gummide-
lar (bälgar – muffar – bussningar – o.s.v.).
❒Kontroll av batteriets laddnings- ochvätskenivå (elektrolyt).
❒Visuell besiktning av skicket på rem-marna för tillbehörsdrift.
❒Kontroll och eventuellt byte av pollen-filter.
❒kontroll och eventuellt byte av luftfilter.
REGELBUNDNA
KONTROLLER
Var 1 000:e mil eller före längre resor ska
man kontrollera och eventuellt fylla på:
❒Motorns kylvätskenivå.
❒Bromsvätskans nivå.
❒Spolarvätskans nivå.
❒Däckens tryck och skick.
❒Belysningssystemets funktion (strålkas-tare, körriktningsvisare, varningslampor
o.s.v.).
❒ Spolar- och torkarsystemets funktion
och torkarbladens position/slitage på
vindrute- och bakrutetorkaren.
Var 3 000:e km kontrollera motoroljans ni-
vå och fyll eventuellt på.
Det rekommenderas att använda produk-
terna PETRONAS LUBRICANTS, som
har utvecklats och framställts specifikt för
Fiat-fordon (se tabellen ”Påfyllningar” i ka-
pitlet ”Tekniska data”).
165-184 PUNTO POP 1ed SV 07/04/14 09:56 Pagina 171

172
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANE L OCH REGLAGE
UNDERHÅLL
OCH SKÖTSEL
NIVÅKONTROLL
fig. 1 – Versioner 1.2 (Euro 4) och 1.4 8V
Rök aldrig under arbeten
i motorrummet. Det kan fin-
nas gas och antändbara ångor som
skapar en brandrisk.
VARNING
Se till att inte blanda de olika
typerna av vätska vid påfyll-
ningarna. De är alla inkom-
patibla med varandra och
kan skada bilen allvarligt.
1. Motorkylvätska
2. Batteri
3. Spolarvätska
4. Bromsvätska
5. Motorolja
F0U0649m
fig. 2 – Versioner 1.2 (Euro 5)F0M0650m
165-184 PUNTO POP 1ed SV 07/04/14 09:56 Pagina 172
