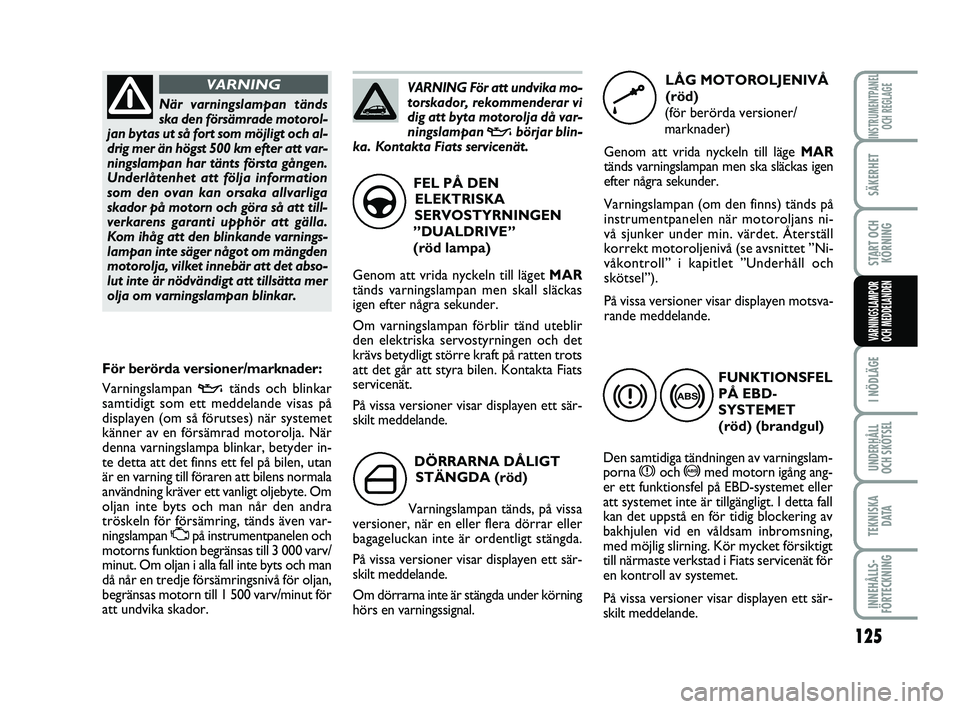

2019 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

125
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
DÖRRARNA DÅLIGT
STÄNGDA (röd)
Varningslampan tänds, på vissa
versioner, när en eller flera dörrar eller
bagageluckan inte är ordentligt stängda.
På vissa versioner visar displayen ett sär-
skilt meddelande.
Om dörrarna inte är stängda under körning
hörs en varningssignal.
´
FEL PÅ DEN
ELEKTRISKA
SERVOSTYRNINGEN
”DUALDRIVE”
(röd lampa)
Genom att vrida nyckeln till läget MAR
tänds varningslampan men skall släckas
igen efter några sekunder.
Om varningslampan förblir tänd uteblir
den elektriska servostyrningen och det
krävs betydligt större kraft på ratten trots
att det går att styra bilen. Kontakta Fiats
servicenät.
På vissa versioner visar displayen ett sär-
skilt meddelande.
g
FUNKTIONSFEL
PÅ EBD-
SYSTEMET
(röd) (brandgul)
Den samtidiga tändningen av varningslam-
porna
xoch >med motorn igång ang-
er ett funktionsfel på EBD-systemet eller
att systemet inte är tillgängligt. I detta fall
kan det uppstå en för tidig blockering av
bakhjulen vid en våldsam inbromsning,
med möjlig slirning. Kör mycket försiktigt
till närmaste verkstad i Fiats servicenät för
en kontroll av systemet.
På vissa versioner visar displayen ett sär-
skilt meddelande.
x>
LÅG MOTOROLJENIVÅ
(röd)
(för berörda versioner/
marknader)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan (om den finns) tänds på
instrumentpanelen när motoroljans ni-
vå sjunker under min. värdet. Återställ
korrekt motoroljenivå (se avsnittet ”Ni-
våkontroll” i kapitlet ”Underhåll och
skötsel”).
På vissa versioner visar displayen motsva-
rande meddelande.
kNär varningslampan tänds
ska den försämrade motorol-
jan bytas ut så fort som möjligt och al-
drig mer än högst 500 km efter att var-
ningslampan har tänts första gången.
Underlåtenhet att följa information
som den ovan kan orsaka allvarliga
skador på motorn och göra så att till-
verkarens garanti upphör att gälla.
Kom ihåg att den blinkande varnings-
lampan inte säger något om mängden
motorolja, vilket innebär att det abso-
lut inte är nödvändigt att tillsätta mer
olja om varningslampan blinkar.
VARNING
För berörda versioner/marknader:
Varningslampan
vtänds och blinkar
samtidigt som ett meddelande visas på
displayen (om så förutses) när systemet
känner av en försämrad motorolja. När
denna varningslampa blinkar, betyder in-
te detta att det finns ett fel på bilen, utan
är en varning till föraren att bilens normala
användning kräver ett vanligt oljebyte. Om
oljan inte byts och man når den andra
tröskeln för försämring, tänds även var-
ningslampan
Upå instrumentpanelen och
motorns funktion begränsas till 3 000 varv/
minut. Om oljan i alla fall inte byts och man
då når en tredje försämringsnivå för oljan,
begränsas motorn till 1 500 varv/minut för
att undvika skador. VARNING För att undvika mo-
torskador, rekommenderar vi
dig att byta motorolja då var-
ningslampan
vbörjar blin-
ka. Kontakta Fiats servicenät.
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 125

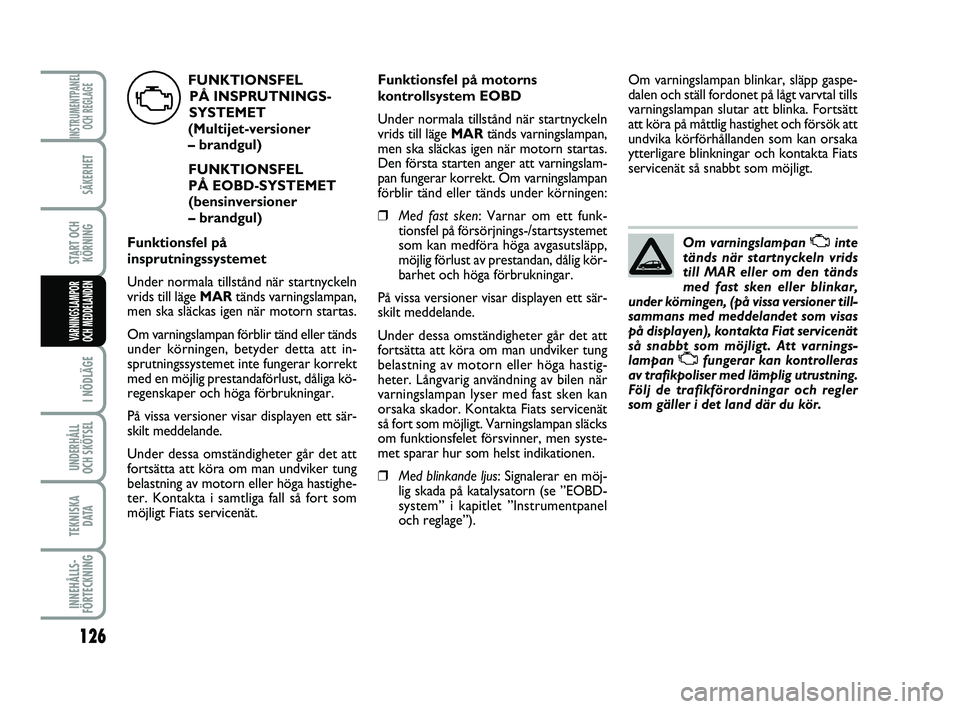

126
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
Om varningslampan Uinte
tänds när startnyckeln vrids
till MAR eller om den tänds
med fast sken eller blinkar,
under körningen, (på vissa versioner till-
sammans med meddelandet som visas
på displayen), kontakta Fiat servicenät
så snabbt som möjligt. Att varnings-
lampan
Ufungerar kan kontrolleras
av trafikpoliser med lämplig utrustning.
Följ de trafikförordningar och regler
som gäller i det land där du kör.
Om varningslampan blinkar, släpp gaspe-
dalen och ställ fordonet på lågt varvtal tills
varningslampan slutar att blinka. Fortsätt
att köra på måttlig hastighet och försök att
undvika körförhållanden som kan orsaka
ytterligare blinkningar och kontakta Fiats
servicenät så snabbt som möjligt.
Funktionsfel på motorns
kontrollsystem EOBD
Under normala tillstånd när startnyckeln
vrids till läge MAR
tänds varningslampan,
men ska släckas igen när motorn startas.
Den första starten anger att varningslam-
pan fungerar korrekt. Om varningslampan
förblir tänd eller tänds under körningen:
❒ Med fast sken: Varnar om ett funk-
tionsfel på försörjnings-/startsystemet
som kan medföra höga avgasutsläpp,
möjlig förlust av prestandan, dålig kör-
barhet och höga förbrukningar.
På vissa versioner visar displayen ett sär-
skilt meddelande.
Under dessa omständigheter går det att
fortsätta att köra om man undviker tung
belastning av motorn eller höga hastig-
heter. Långvarig användning av bilen när
varningslampan lyser med fast sken kan
orsaka skador. Kontakta Fiats servicenät
så fort som möjligt. Varningslampan släcks
om funktionsfelet försvinner, men syste-
met sparar hur som helst indikationen.
❒ Med blinkande ljus : Signalerar en möj-
lig skada på katalysatorn (se ”EOBD-
system” i kapitlet ”Instrumentpanel
och reglage”).
FUNKTIONSFEL
PÅ INSPRUTNINGS-
SYSTEMET
(Multijet-versioner
– brandgul)
FUNKTIONSFEL
PÅ EOBD-SYSTEMET
(bensinversioner
– brandgul)
Funktionsfel på
insprutningssystemet
Under normala tillstånd när startnyckeln
vrids till läge MAR tänds varningslampan,
men ska släckas igen när motorn startas.
Om varningslampan förblir tänd eller tänds
under körningen, betyder detta att in-
sprutningssystemet inte fungerar korrekt
med en möjlig prestandaförlust, dåliga kö-
regenskaper och höga förbrukningar.
På vissa versioner visar displayen ett sär-
skilt meddelande.
Under dessa omständigheter går det att
fortsätta att köra om man undviker tung
belastning av motorn eller höga hastighe-
ter. Kontakta i samtliga fall så fort som
möjligt Fiats servicenät.
U
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 126

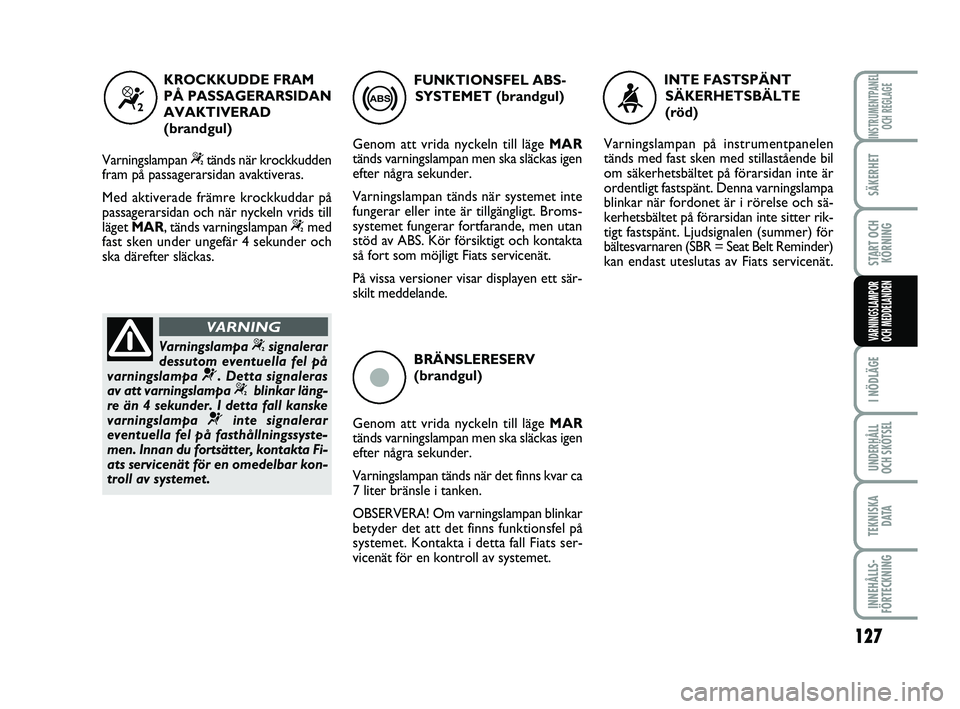

127
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
ç
BRÄNSLERESERV
(brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när det finns kvar ca
7 liter bränsle i tanken.
OBSERVERA! Om varningslampan blinkar
betyder det att det finns funktionsfel på
systemet. Kontakta i detta fall Fiats ser-
vicenät för en kontroll av systemet. FUNKTIONSFEL ABS-
SYSTEMET (brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när systemet inte
fungerar eller inte är tillgängligt. Broms-
systemet fungerar fortfarande, men utan
stöd av ABS. Kör försiktigt och kontakta
så fort som möjligt Fiats servicenät.
På vissa versioner visar displayen ett sär-
skilt meddelande.
>“
Varningslampa “signalerar
dessutom eventuella fel på
varningslampa
¬. Detta signaleras
av att varningslampa “blinkar läng-
re än 4 sekunder. I detta fall kanske
varningslampa
¬inte signalerar
eventuella fel på fasthållningssyste-
men. Innan du fortsätter, kontakta Fi-
ats servicenät för en omedelbar kon-
troll av systemet.
VARNING
INTE FASTSPÄNT
SÄKERHETSBÄLTE
(röd)
Varningslampan på instrumentpanelen
tänds med fast sken med stillastående bil
om säkerhetsbältet på förarsidan inte är
ordentligt fastspänt. Denna varningslampa
blinkar när fordonet är i rörelse och sä-
kerhetsbältet på förarsidan inte sitter rik-
tigt fastspänt. Ljudsignalen (summer) för
bältesvarnaren (SBR = Seat Belt Reminder)
kan endast uteslutas av Fiats servicenät.
<
KROCKKUDDE FRAM
PÅ PASSAGERARSIDAN
AVAKTIVERAD
(brandgul)
Varningslampan
“tänds när krockkudden
fram på passagerarsidan avaktiveras.
Med aktiverade främre krockkuddar på
passagerarsidan och när nyckeln vrids till
läget MAR, tänds varningslampan
“med
fast sken under ungefär 4 sekunder och
ska därefter släckas.
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 127

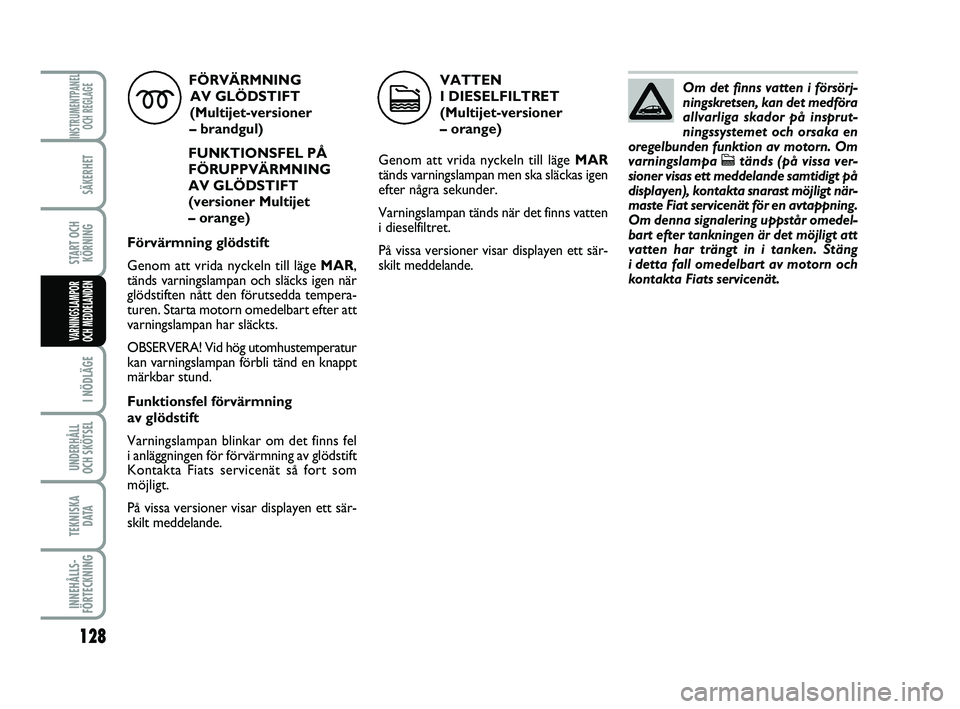

128
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
FÖRVÄRMNING
AV GLÖDSTIFT
(Multijet-versioner
– brandgul)
FUNKTIONSFEL PÅ
FÖRUPPVÄRMNING
AV GLÖDSTIFT
(versioner Multijet
– orange)
Förvärmning glödstift
Genom att vrida nyckeln till läge MAR,
tänds varningslampan och släcks igen när
glödstiften nått den förutsedda tempera-
turen. Starta motorn omedelbart efter att
varningslampan har släckts.
OBSERVERA! Vid hög utomhustemperatur
kan varningslampan förbli tänd en knappt
märkbar stund.
Funktionsfel förvärmning
av glödstift
Varningslampan blinkar om det finns fel
i anläggningen för förvärmning av glödstift
Kontakta Fiats servicenät så fort som
möjligt.
På vissa versioner visar displayen ett sär-
skilt meddelande.
m
VATTEN
I DIESELFILTRET
(Multijet-versioner
– orange)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Varningslampan tänds när det finns vatten
i dieselfiltret.
På vissa versioner visar displayen ett sär-
skilt meddelande.
c
Om det finns vatten i försörj-
ningskretsen, kan det medföra
allvarliga skador på insprut-
ningssystemet och orsaka en
oregelbunden funktion av motorn. Om
varningslampa
ctänds (på vissa ver-
sioner visas ett meddelande samtidigt på
displayen), kontakta snarast möjligt när-
maste Fiat servicenät för en avtappning.
Om denna signalering uppstår omedel-
bart efter tankningen är det möjligt att
vatten har trängt in i tanken. Stäng
i detta fall omedelbart av motorn och
kontakta Fiats servicenät.
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 128

129
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
ALLMÄN
SIGNALERING
(orange)
Varningslampan tänds i samband med föl-
jande händelser.
Fel på tryckgivaren för motorolja
Varningslampan tänds när ett funktionsfel
upptäcks på tryckgivaren för motorolja.
Kontakta Fiats servicenät så snabbt som
möjligt för att åtgärda felet.
Funktionsfel Start&Stop
(för berörda versioner/marknader)
Varningslampan tänds när ett funktionsfel
upptäcks på Start&Stop.
På vissa versioner visar displayen ett sär-
skilt meddelande.
Funktionsfel externa ljus
Se beskrivningen för varningslampa
6.
Tröghetsbrytare för bränslelås
utlöst
Varningslampan tänds när tröghetsbryta-
ren för bränslelås utlöses.
Displayen visar ett motsvarande medde-
lande.
è
FUNKTIONSFEL UTVÄNDIGA LJUS
(brandgul)
Varningslampan tänds, på vissa versioner,
när ett funktionsfel upptäcks på ett av föl-
jande ljus:
– positionsljus
– bromsljus
– dimbakljus
– körriktningsvisare
– nummerplåtsbelysning
– varselljus (drl) (för berörda versioner/ marknader).
Felet på dessa lampor kan vara: En eller fle-
ra lampor har brunnit, motsvarande säkring
har gått eller elanslut ningen är avbruten.
På vissa versioner tänds alternativt var-
ningslampa è.
På vissa versioner visar displayen ett sär-
skilt meddelande.
W
DIMBAKLJUS
(brandgul)
Varningslampan tänds när dimbakljuset
tänds.
4
FUNKTIONSFEL I FORDONETS
SKYDDSSYSTEM
– FIAT CODE (brandgul)
Om varningslampan tänds (på vissa ver-
sioner visas ett meddelande samtidigt på
displayen) signalerar det funktionsfel på Fi-
at Code-systemet eller på larmsystemet
om det har installerats. Kontakta i detta
fall så fort som möjligt Fiats servicenät.
Y
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 129

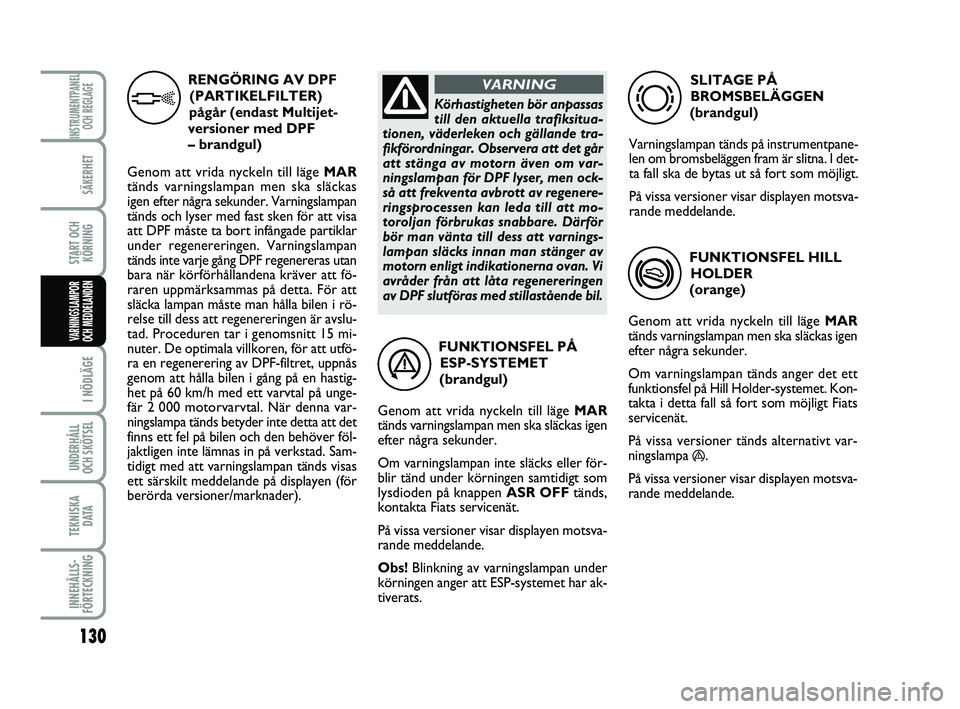

130
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDENFUNKTIONSFEL PÅ
ESP-SYSTEMET
(brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Om varningslampan inte släcks eller för-
blir tänd under körningen samtidigt som
lysdioden på knappen ASR OFFtänds,
kontakta Fiats servicenät.
På vissa versioner visar displayen motsva-
rande meddelande.
Obs! Blinkning av varningslampan under
körningen anger att ESP-systemet har ak-
tiverats.
á
FUNKTIONSFEL HILL
HOLDER
(orange)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas igen
efter några sekunder.
Om varningslampan tänds anger det ett
funktionsfel på Hill Holder-systemet. Kon-
takta i detta fall så fort som möjligt Fiats
servicenät.
På vissa versioner tänds alternativt var-
ningslampa
á.
På vissa versioner visar displayen motsva-
rande meddelande.
*
SLITAGE PÅ
BROMSBELÄGGEN
(brandgul)
Varningslampan tänds på instrumentpane-
len om bromsbeläggen fram är slitna. I det-
ta fall ska de bytas ut så fort som möjligt.
På vissa versioner visar displayen motsva-
rande meddelande.
d
RENGÖRING AV DPF (PARTIKELFILTER)
pågår (endast Multijet-
versioner med DPF
– brandgul)
Genom att vrida nyckeln till läge MAR
tänds varningslampan men ska släckas
igen efter några sekunder. Varningslampan
tänds och lyser med fast sken för att visa
att DPF måste ta bort infångade partiklar
under regenereringen. Varningslampan
tänds inte varje gång DPF regenereras utan
bara när körförhållandena kräver att fö-
raren uppmärksammas på detta. För att
släcka lampan måste man hålla bilen i rö-
relse till dess att regenereringen är avslu-
tad. Proceduren tar i genomsnitt 15 mi-
nuter. De optimala villkoren, för att utfö-
ra en regenerering av DPF-filtret, uppnås
genom att hålla bilen i gång på en hastig-
het på 60 km/h med ett varvtal på unge-
fär 2 000 motorvarvtal. När denna var-
ningslampa tänds betyder inte detta att det
finns ett fel på bilen och den behöver föl-
jaktligen inte lämnas in på verkstad. Sam-
tidigt med att varningslampan tänds visas
ett särskilt meddelande på displayen (för
berörda versioner/marknader).
hKörhastigheten bör anpassas
till den aktuella trafiksitua-
tionen, väderleken och gällande tra-
fikförordningar. Observera att det går
att stänga av motorn även om var-
ningslampan för DPF lyser, men ock-
så att frekventa avbrott av regenere-
ringsprocessen kan leda till att mo-
toroljan förbrukas snabbare. Därför
bör man vänta till dess att varnings-
lampan släcks innan man stänger av
motorn enligt indikationerna ovan. Vi
avråder från att låta regenereringen
av DPF slutföras med stillastående bil.
VARNING
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 130

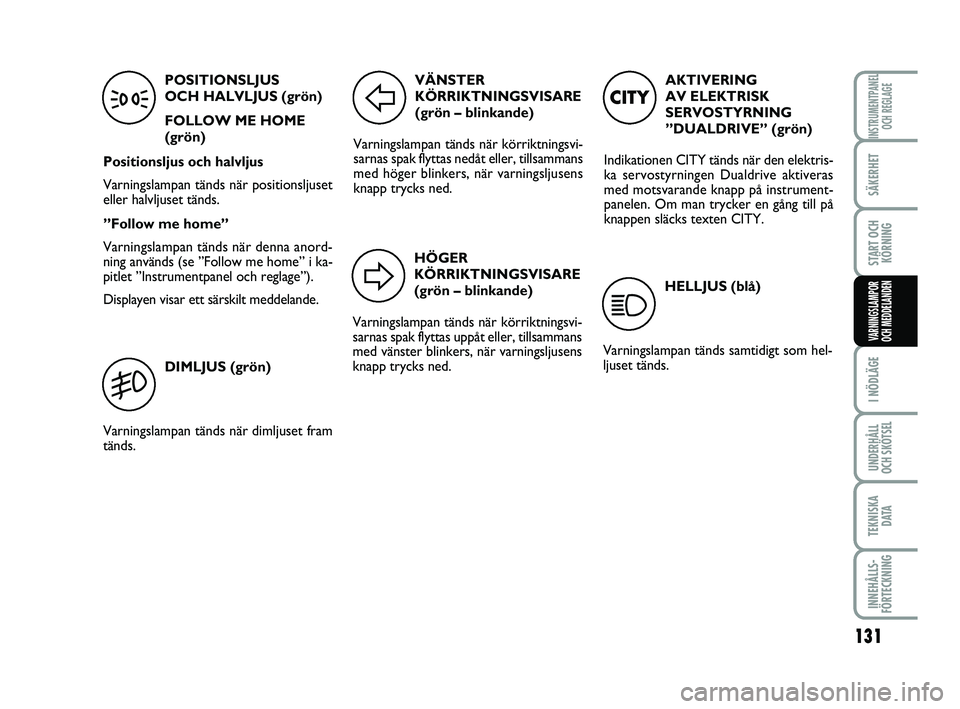

131
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
AKTIVERING
AV ELEKTRISK
SERVOSTYRNING
”DUALDRIVE” (grön)
Indikationen CITY tänds när den elektris-
ka servostyrningen Dualdrive aktiveras
med motsvarande knapp på instrument-
panelen. Om man trycker en gång till på
knappen släcks texten CITY.
CITY
HELLJUS (blå)
Varningslampan tänds samtidigt som hel-
ljuset tänds.
1
DIMLJUS (grön)
Varningslampan tänds när dimljuset fram
tänds.
5
VÄNSTER
KÖRRIKTNINGSVISARE
(grön – blinkande)
Varningslampan tänds när körriktningsvi-
sarnas spak flyttas nedåt eller, tillsammans
med höger blinkers, när varningsljusens
knapp trycks ned.
F
HÖGER
KÖRRIKTNINGSVISARE
(grön – blinkande)
Varningslampan tänds när körriktningsvi-
sarnas spak flyttas uppåt eller, tillsammans
med vänster blinkers, när varningsljusens
knapp trycks ned.
D
POSITIONSLJUS
OCH HALVLJUS (grön)
FOLLOW ME HOME
(grön)
Positionsljus och halvljus
Varningslampan tänds när positionsljuset
eller halvljuset tänds.
”Follow me home”
Varningslampan tänds när denna anord-
ning används (se ”Follow me home” i ka-
pitlet ”Instrumentpanel och reglage”).
Displayen visar ett särskilt meddelande.
3
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 131

132
SÄKERHET
START OCHKÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
VARNINGSLAMPOR
OCH MEDDELANDEN
ASR-SYSTEM
(versioner med flerfunktionsdisplay)
ASR-systemet kan inaktiveras genom att
trycka lätt på knappen ASR OFF.
Displayen visar motsvarande meddelande
för att informera användaren att systemet
inaktiverats. Samtidigt tänds lysdioden på
knappen.
Genom att trycka på knappen ASR OFF
ytterligare en gång släcks lysdioden och
displayen visar meddelandet för att infor-
mera användaren om att systemet aktive-
rats på nytt.
MÖJLIG IS PÅ VÄGEN
(versioner med
flerfunktionsdisplay)
När utomhustemperaturen är 3° C eller
lägre blinkar varningslampan för utom-
hustemperatur för att uppmärksamma ris-
ken för att det förekommer is på vägen.
Displayen visar ett särskilt meddelande.
BEGRÄNSAD RÄCKVIDD
(versioner med flerfunktionsdisplay)
Displayen visar ett särskilt meddelande för
att informera om att fordonets körsträcka
har sjunkit under 50 km. ÖVERSKRIDEN MAXHASTIGHET
Displayen visar motsvarande meddelande
när inställd max. hastighet överskrids (se
avsnittet ”Flerfunktionsdisplay” i kapitlet
”Instrumentpanel och reglage”).
121-132 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 132
