2019 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

45
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

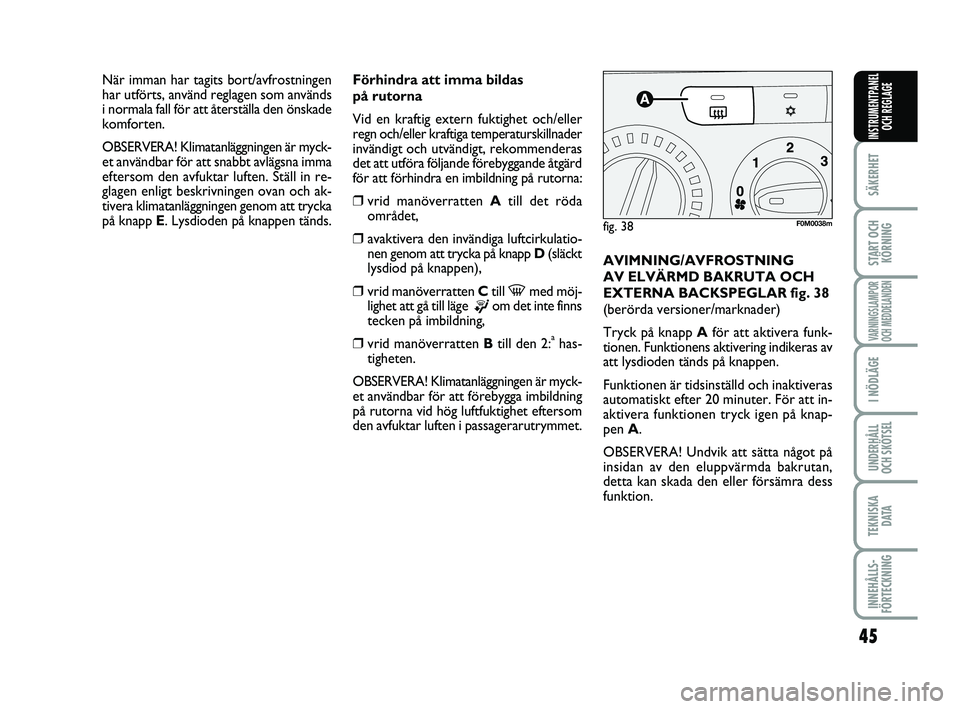

Förhindra att imma bildas
på rutorna
Vid en kraftig extern fuktighet och/eller
regn och/eller kraftiga temperaturskillnader
invändigt och utvändigt, rekommenderas
det att utföra följande förebyggande åtgärd
för att förhindra en imbildning på rutorna:
❒vrid manöverratten A till det röda
området,
❒avaktivera den invändiga luftcirkulatio-
nen genom att trycka på knapp D(släckt
lysdiod på knappen),
❒vrid manöverratten C till -med möj-
lighet att gå till läge
®om det inte finns
tecken på imbildning,
❒vrid manöverratten Btill den 2:ahas-
tigheten.
OBSERVERA! Klimatanläggningen är myck-
et användbar för att förebygga imbildning
på rutorna vid hög luftfuktighet eftersom
den avfuktar luften i passagerarutrymmet. AVIMNING/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH
EXTERNA BACKSPEGLAR fig. 38
(berörda versioner/marknader)
Tryck på knapp A
för att aktivera funk-
tionen. Funktionens aktivering indikeras av
att lysdioden tänds på knappen.
Funktionen är tidsinställd och inaktiveras
automatiskt efter 20 minuter. För att in-
aktivera funktionen tryck igen på knap-
pen A.
OBSERVERA! Undvik att sätta något på
insidan av den eluppvärmda bakrutan,
detta kan skada den eller försämra dess
funktion.
fig. 38F0M0038m
När imman har tagits bort/avfrostningen
har utförts, använd reglagen som används
i normala fall för att återställa den önskade
komforten.
OBSERVERA! Klimatanläggningen är myck-
et användbar för att snabbt avlägsna imma
eftersom den avfuktar luften. Ställ in re-
glagen enligt beskrivningen ovan och ak-
tivera klimatanläggningen genom att trycka
på knapp E. Lysdioden på knappen tänds.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 45

46
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

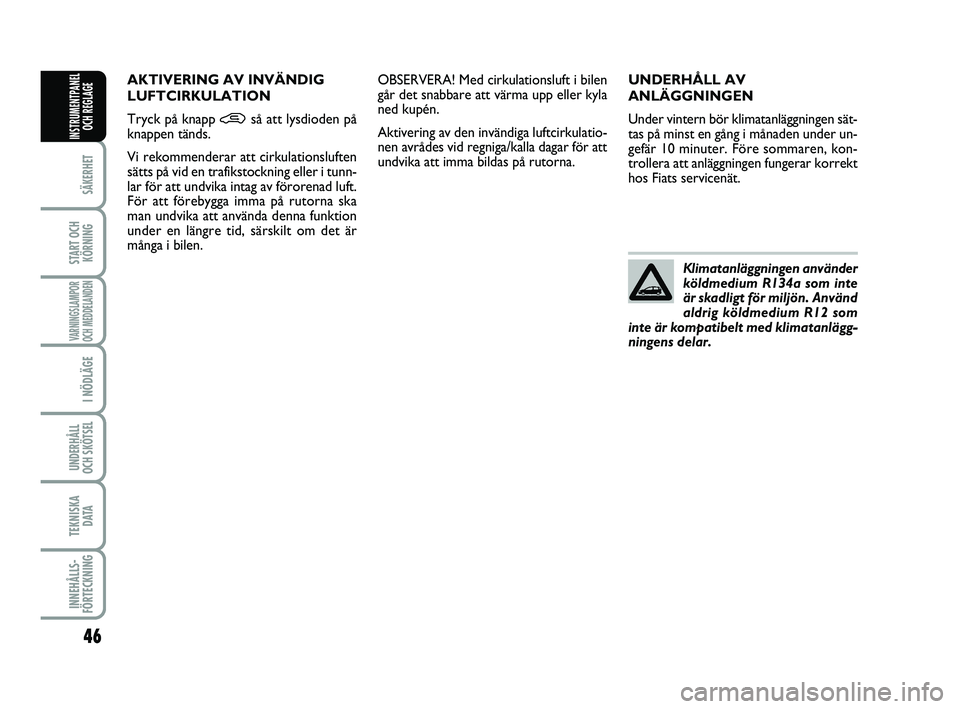

UNDERHÅLL AV
ANLÄGGNINGEN
Under vintern bör klimatanläggningen sät-
tas på minst en gång i månaden under un-
gefär 10 minuter. Före sommaren, kon-
trollera att anläggningen fungerar korrekt
hos Fiats servicenät.
Klimatanläggningen använder
köldmedium R134a som inte
är skadligt för miljön. Använd
aldrig köldmedium R12 som
inte är kompatibelt med klimatanlägg-
ningens delar.OBSERVERA! Med cirkulationsluft i bilen
går det snabbare att värma upp eller kyla
ned kupén.
Aktivering av den invändiga luftcirkulatio-
nen avrådes vid regniga/kalla dagar för att
undvika att imma bildas på rutorna.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp
•så att lysdioden på
knappen tänds.
Vi rekommenderar att cirkulationsluften
sätts på vid en trafikstockning eller i tunn-
lar för att undvika intag av förorenad luft.
För att förebygga imma på rutorna ska
man undvika att använda denna funktion
under en längre tid, särskilt om det är
många i bilen.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 46

47
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

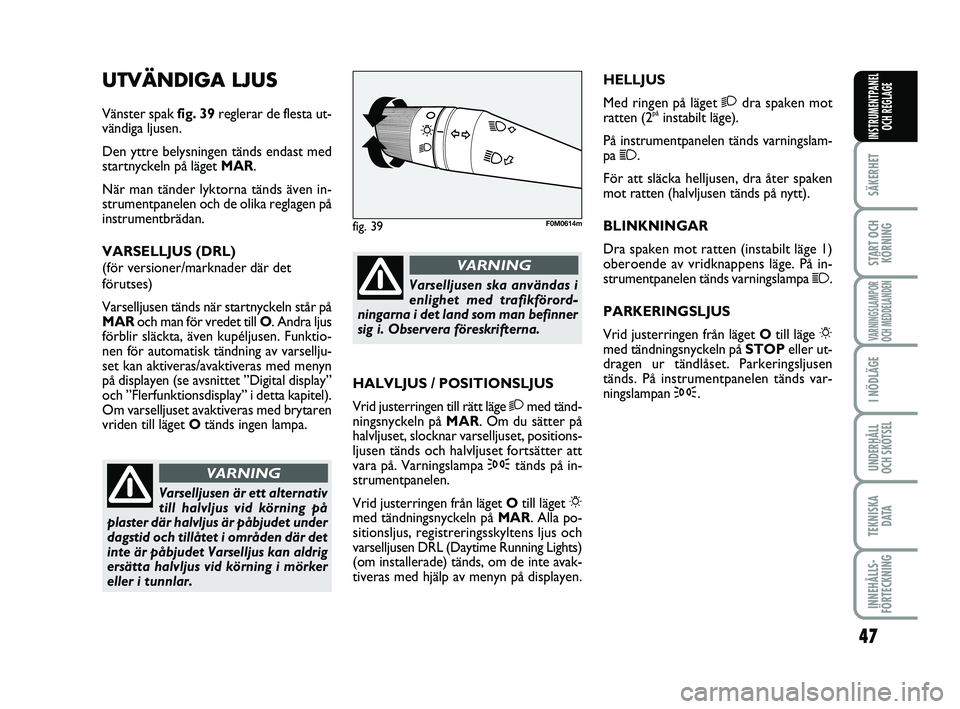

UTVÄNDIGA LJUS
Vänster spak fig. 39 reglerar de flesta ut-
vändiga ljusen.
Den yttre belysningen tänds endast med
startnyckeln på läget MAR.
När man tänder lyktorna tänds även in-
strumentpanelen och de olika reglagen på
instrumentbrädan.
VARSELLJUS (DRL)
(för versioner/marknader där det
förutses)
Varselljusen tänds när startnyckeln står på
MAR och man för vredet till O . Andra ljus
förblir släckta, även kupéljusen. Funktio-
nen för automatisk tändning av varsellju-
set kan aktiveras/avaktiveras med menyn
på displayen (se avsnittet ”Digital display”
och ”Flerfunktionsdisplay” i detta kapitel).
Om varselljuset avaktiveras med brytaren
vriden till läget Otänds ingen lampa. HELLJUS
Med ringen på läget 2dra spaken mot
ratten (2påinstabilt läge).
På instrumentpanelen tänds varningslam-
pa
1.
För att släcka helljusen, dra åter spaken
mot ratten (halvljusen tänds på nytt).
BLINKNINGAR
Dra spaken mot ratten (instabilt läge 1)
oberoende av vridknappens läge. På in-
strumentpanelen tänds varningslampa
1.
PARKERINGSLJUS
Vrid justerringen från läget Otill läge 6
med tändningsnyckeln på STOP eller ut-
dragen ur tändlåset. Parkeringsljusen
tänds. På instrumentpanelen tänds var-
ningslampan 3.
fig. 39F0M0614m
HALVLJUS / POSITIONSLJUS
Vrid justerringen till rätt läge 2 med tänd-
ningsnyckeln på MAR. Om du sätter på
halvljuset, slocknar varselljuset, positions-
ljusen tänds och halvljuset fortsätter att
vara på. Varningslampa 3tänds på in-
strumentpanelen.
Vrid justerringen från läget Otill läget 6
med tändningsnyckeln på MAR. Alla po-
sitionsljus, registreringsskyltens ljus och
varselljusen DRL (Daytime Running Lights)
(om installerade) tänds, om de inte avak-
tiveras med hjälp av menyn på displayen.
Varselljusen är ett alternativ
till halvljus vid körning på
plaster där halvljus är påbjudet under
dagstid och tillåtet i områden där det
inte är påbjudet Varselljus kan aldrig
ersätta halvljus vid körning i mörker
eller i tunnlar.
VARNING
Varselljusen ska användas i
enlighet med trafikförord-
ningarna i det land som man befinner
sig i. Observera föreskrifterna.
VARNING
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 47

48
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

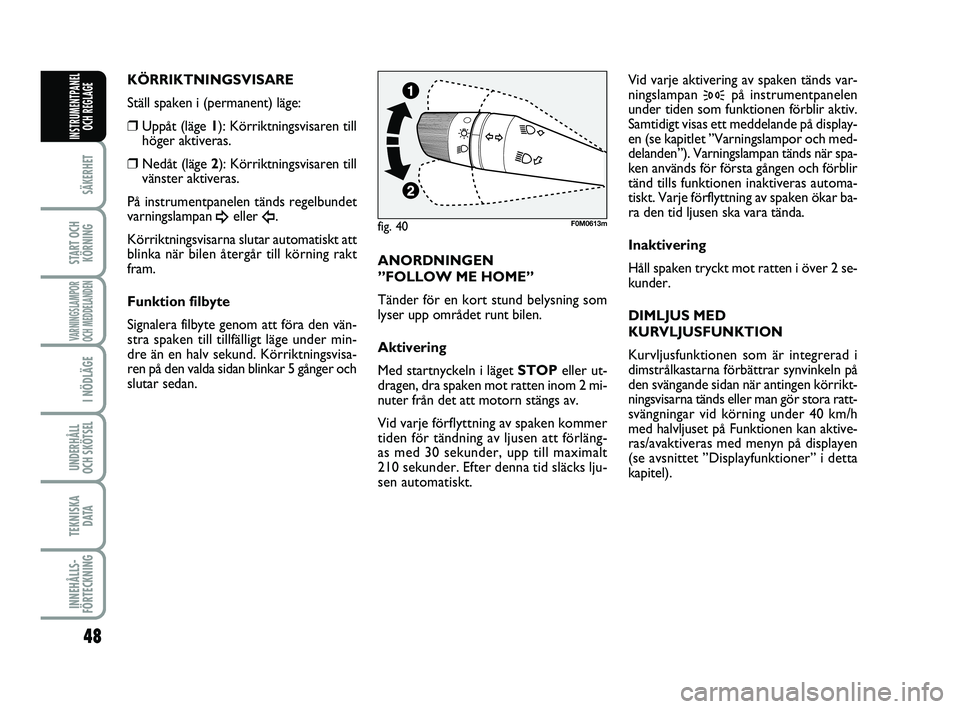

KÖRRIKTNINGSVISARE
Ställ spaken i (permanent) läge:
❒Uppåt (läge 1 ): Körriktningsvisaren till
höger aktiveras.
❒Nedåt (läge 2 ): Körriktningsvisaren till
vänster aktiveras.
På instrumentpanelen tänds regelbundet
varningslampan
¥eller Î.
Körriktningsvisarna slutar automatiskt att
blinka när bilen återgår till körning rakt
fram.
Funktion filbyte
Signalera filbyte genom att föra den vän-
stra spaken till tillfälligt läge under min-
dre än en halv sekund. Körriktningsvisa-
ren på den valda sidan blinkar 5 gånger och
slutar sedan. ANORDNINGEN
”FOLLOW ME HOME”
Tänder för en kort stund belysning som
lyser upp området runt bilen.
Aktivering
Med startnyckeln i läget STOP
eller ut-
dragen, dra spaken mot ratten inom 2 mi-
nuter från det att motorn stängs av.
Vid varje förflyttning av spaken kommer
tiden för tändning av ljusen att förläng-
as med 30 sekunder, upp till maximalt
210 sekunder. Efter denna tid släcks lju-
sen automatiskt. Vid varje aktivering av spaken tänds var-
ningslampan
3på instrumentpanelen
under tiden som funktionen förblir aktiv.
Samtidigt visas ett meddelande på display-
en (se kapitlet ”Varningslampor och med-
delanden”). Varningslampan tänds när spa-
ken används för första gången och förblir
tänd tills funktionen inaktiveras automa-
tiskt. Varje förflyttning av spaken ökar ba-
ra den tid ljusen ska vara tända.
Inaktivering
Håll spaken tryckt mot ratten i över 2 se-
kunder.
DIMLJUS MED
KURVLJUSFUNKTION
Kurvljusfunktionen som är integrerad i
dimstrålkastarna förbättrar synvinkeln på
den svängande sidan när antingen körrikt-
ningsvisarna tänds eller man gör stora ratt-
svängningar vid körning under 40 km/h
med halvljuset på Funktionen kan aktive-
ras/avaktiveras med menyn på displayen
(se avsnittet ”Displayfunktioner” i detta
kapitel).
fig. 40F0M0613m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 48

49
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

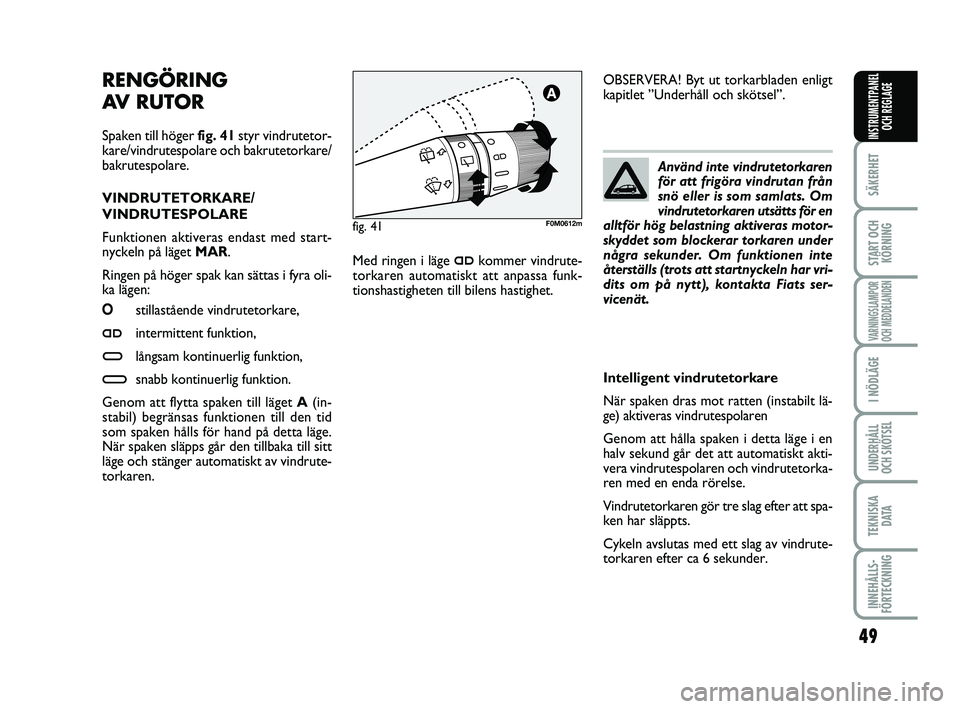

RENGÖRING
AV RUTOR
Spaken till höger fig. 41styr vindrutetor-
kare/vindrutespolare och bakrutetorkare/
bakrutespolare.
VINDRUTETORKARE/
VINDRUTESPOLARE
Funktionen aktiveras endast med start-
nyckeln på läget MAR.
Ringen på höger spak kan sättas i fyra oli-
ka lägen:
O stillastående vindrutetorkare,
≤ intermittent funktion,
≥ långsam kontinuerlig funktion,
¥ snabb kontinuerlig funktion.
Genom att flytta spaken till läget A(in-
stabil) begränsas funktionen till den tid
som spaken hålls för hand på detta läge.
När spaken släpps går den tillbaka till sitt
läge och stänger automatiskt av vindrute-
torkaren. Använd inte vindrutetorkaren
för att frigöra vindrutan från
snö eller is som samlats. Om
vindrutetorkaren utsätts för en
alltför hög belastning aktiveras motor-
skyddet som blockerar torkaren under
några sekunder. Om funktionen inte
återställs (trots att startnyckeln har vri-
dits om på nytt), kontakta Fiats ser-
vicenät.
Med ringen i läge ≤kommer vindrute-
torkaren automatiskt att anpassa funk-
tionshastigheten till bilens hastighet. OBSERVERA! Byt ut torkarbladen enligt
kapitlet ”Underhåll och skötsel”.
fig. 41F0M0612m
Intelligent vindrutetorkare
När spaken dras mot ratten (instabilt lä-
ge) aktiveras vindrutespolaren
Genom att hålla spaken i detta läge i en
halv sekund går det att automatiskt akti-
vera vindrutespolaren och vindrutetorka-
ren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att spa-
ken har släppts.
Cykeln avslutas med ett slag av vindrute-
torkaren efter ca 6 sekunder.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 49

50
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

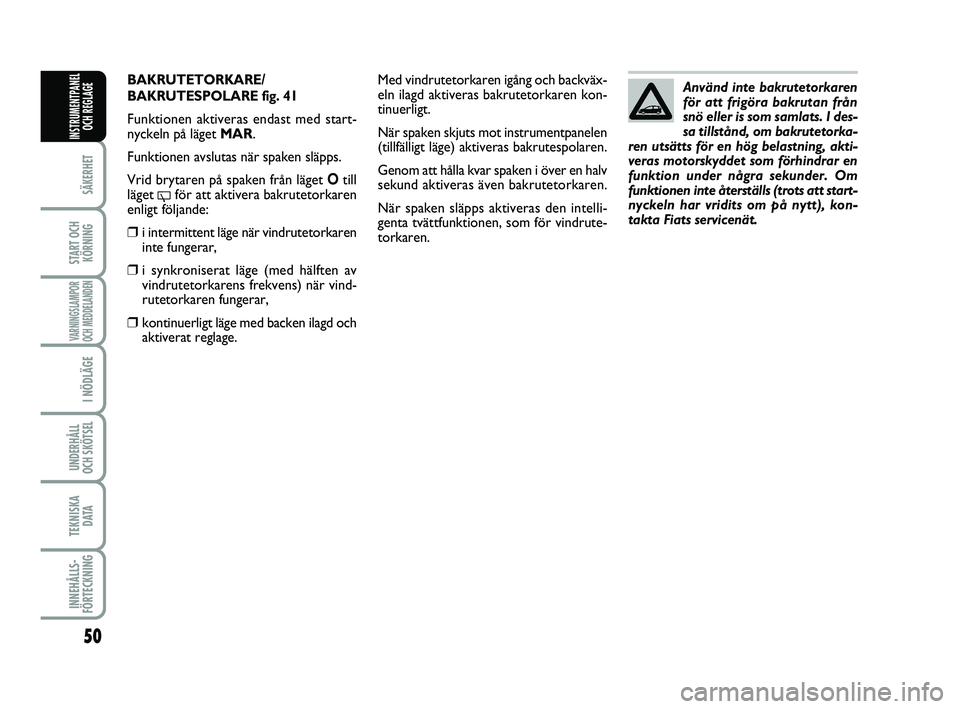

BAKRUTETORKARE/
BAKRUTESPOLARE fig. 41
Funktionen aktiveras endast med start-
nyckeln på läget MAR.
Funktionen avslutas när spaken släpps.
Vrid brytaren på spaken från läget Otill
läget
'för att aktivera bakrutetorkaren
enligt följande:
❒i intermittent läge när vindrutetorkaren inte fungerar,
❒i synkroniserat läge (med hälften avvindrutetorkarens frekvens) när vind-
rutetorkaren fungerar,
❒kontinuerligt läge med backen ilagd ochaktiverat reglage. Använd inte bakrutetorkaren
för att frigöra bakrutan från
snö eller is som samlats. I des-
sa tillstånd, om bakrutetorka-
ren utsätts för en hög belastning, akti-
veras motorskyddet som förhindrar en
funktion under några sekunder. Om
funktionen inte återställs (trots att start-
nyckeln har vridits om på nytt), kon-
takta Fiats servicenät.
Med vindrutetorkaren igång och backväx-
eln ilagd aktiveras bakrutetorkaren kon-
tinuerligt.
När spaken skjuts mot instrumentpanelen
(tillfälligt läge) aktiveras bakrutespolaren.
Genom att hålla kvar spaken i över en halv
sekund aktiveras även bakrutetorkaren.
När spaken släpps aktiveras den intelli-
genta tvättfunktionen, som för vindrute-
torkaren.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 50

51
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

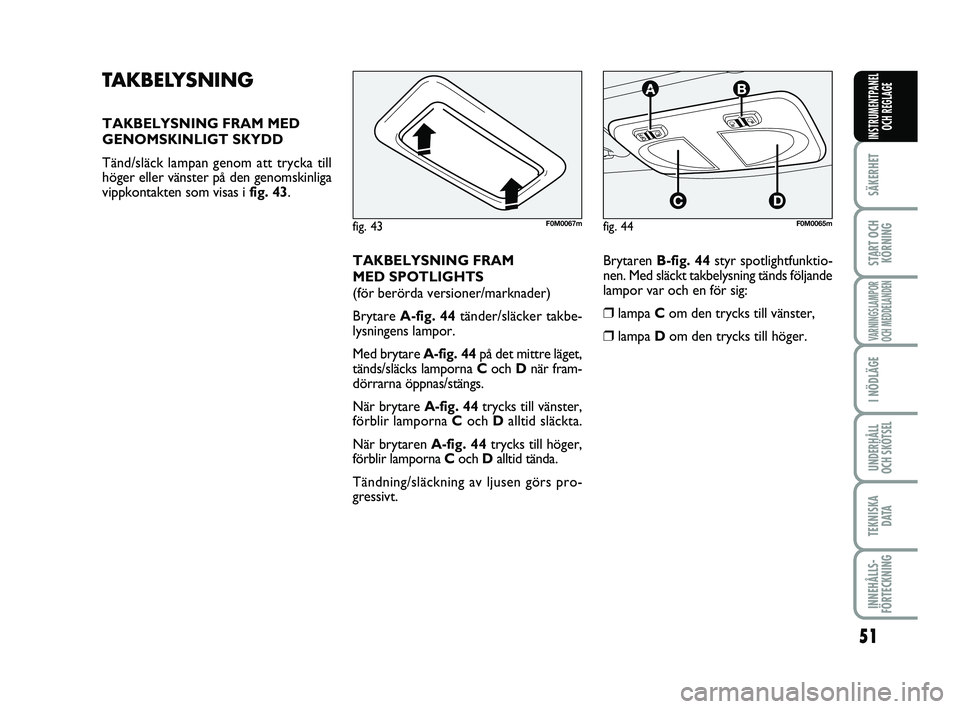

TAKBELYSNING
TAKBELYSNING FRAM MED
GENOMSKINLIGT SKYDD
Tänd/släck lampan genom att trycka till
höger eller vänster på den genomskinliga
vippkontakten som visas i fig. 43.
Brytaren B-fig. 44 styr spotlightfunktio-
nen. Med släckt takbelysning tänds följande
lampor var och en för sig:
❒lampa Com den trycks till vänster,
❒lampa Dom den trycks till höger.
fig. 44F0M0065mfig. 43F0M0067m
TAKBELYSNING FRAM
MED SPOTLIGHTS
(för berörda versioner/marknader)
Brytare A-fig. 44 tänder/släcker takbe-
lysningens lampor.
Med brytare A-fig. 44 på det mittre läget,
tänds/släcks lamporna C och Dnär fram-
dörrarna öppnas/stängs.
När brytare A-fig. 44 trycks till vänster,
förblir lamporna C och Dalltid släckta.
När brytaren A-fig. 44 trycks till höger,
förblir lamporna C och Dalltid tända.
Tändning/släckning av ljusen görs pro-
gressivt.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 51

52
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

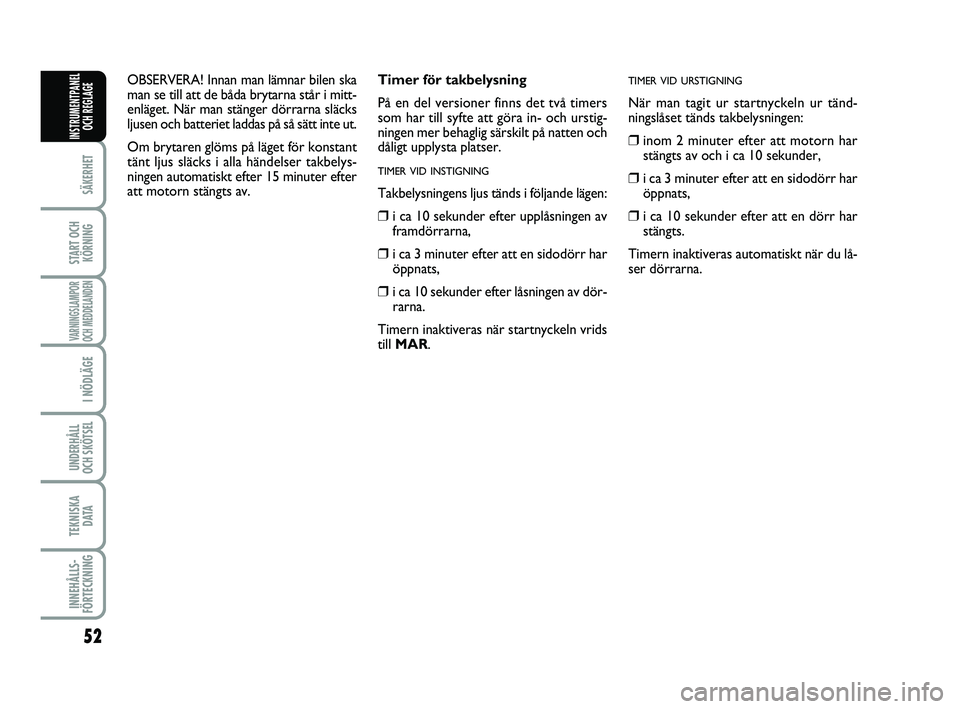

Timer för takbelysning
På en del versioner finns det två timers
som har till syfte att göra in- och urstig-
ningen mer behaglig särskilt på natten och
dåligt upplysta platser.
TIMER VID INSTIGNING
Takbelysningens ljus tänds i följande lägen:
❒i ca 10 sekunder efter upplåsningen avframdörrarna,
❒i ca 3 minuter efter att en sidodörr haröppnats,
❒i ca 10 sekunder efter låsningen av dör-rarna.
Timern inaktiveras när startnyckeln vrids
till MAR.
TIMER VID URSTIGNING
När man tagit ur startnyckeln ur tänd-
ningslåset tänds takbelysningen:
❒inom 2 minuter efter att motorn har
stängts av och i ca 10 sekunder,
❒i ca 3 minuter efter att en sidodörr haröppnats,
❒i ca 10 sekunder efter att en dörr harstängts.
Timern inaktiveras automatiskt när du lå-
ser dörrarna.
OBSERVERA! Innan man lämnar bilen ska
man se till att de båda brytarna står i mitt-
enläget. När man stänger dörrarna släcks
ljusen och batteriet laddas på så sätt inte ut.
Om brytaren glöms på läget för konstant
tänt ljus släcks i alla händelser takbelys-
ningen automatiskt efter 15 minuter efter
att motorn stängts av.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 52
