SVJETL A UPOZORENJA
NA OPASNOST
Za uključivanje/isključivanje svjetala
pritisnite tipku A na sl. 90. Kada su
upaljena svjetla upozorenja na opa-
snost trepću svjetla upozorenja
i
na ploči s instrumentima.
VAŽNO Uporaba svjetala upozorenja na
opasnost propisana je zakonom o pro-
metu države u kojoj se vozite: poštujte
prometne propise.
Kočenje u nuždi
U slučaju naglog kočenja u nuždi
automatski se upale svjetla upozorenja
na opasnost kao i svjetla upozorenja

i
na ploči s instrumentima. Kada se
naglo kočenje završi svjetla upozorenja
se automatski ugase.
ZAMJENA ŽARULJE
133) 134) 48) 49)
OPĆE NAPOMENE

❒ Prije zamjene žarulje prvo provjerite
jesu li kontakti oksidirali;

❒ zamijenite pregorenu žarulju sa
žaruljom jednake vrste i snage;

❒ nakon zamjene žarulje prednjeg
svjetla, uvijek provjerite je li dobro
poravnato;

❒ ako svjetlo ne radi, prije zamjene
žarulje prvo provjerite je li možda
pregorio odgovarajući osigurač. Za
lokaciju osigurača, pogledajte odlomak
”Ako prekori osigurač” u ovom
poglavlju. VAŽNO U slučaju hladnog ili vlažnog
vremena ili u slučaju jake kiše ili pranja
vozila, površina prednjih ili stražnjih
svjetala može se zamagliti i/ili se s unu-
trašnje strane mogu formirati kapljice
kondenzata. To je prirodni fenomen
zbog razlike u temperaturi i vlažnosti
između unutrašnje i vanjske površine
stakla, što ne ukazuje na kvar i ne
utječe na normalan rad svjetala. Kada
se svjetla upale, zamagljenje će ubrzo
nestati, počevši od sredine difuzora
prema rubovima svjetla.
103

ŽaruljeVrstaSnaga
Duga/kratka svjetla H455W
Prednja bočna svjetla/dnevna pozicijska
svjetla (DRL) P21/5W
21W
Stražnja bočna svjetla P21/5W5W
Prednji pokazivači smjera PY21W21 W
Bočni pokazivači smjera W5W 5 W
Stražnji pokazivači smjera PY21W 21 W
Svjetla kočnica P21/5W21W
Treće stop svjetlo LED-
Svjetla za maglu H1155W
Svjetlo za vožnju u nazad W16W16W
Stražnje svjetlo za maglu W16W16W
Svjetlo registarske pločice C5W5 W
104
U SLU6AJU NUŽDE

SKLOP PREDNJIH SVJETAL A
(osim izvedbe Panda Cross)
Žarulje su raspoređene unutar sklopa
prednjih svjetala, sl. 91 kako slijedi:
A – Kratka svjetla/duga svjetla/pokazi-
vači smjera;
B – Dnevna pozicijska svjetla (DRL);
C – Svjetla za maglu.
SKLOP PREDNJIH SVJETAL A
(Panda Cross izvedbe)
Kod Panda Cross izvedbe, žarulje su
raspoređene unutar sklopa prednjih
svjetala, sl. 92 kako slijedi:
A – Kratka svjetla/duga svjetla/pokazi-
vači smjera;
B – Svjetla za maglu.
C – Dnevna pozicijska svjetla (DRL); KRATKA/DUGA SVJETL A
Za zamjenu žarulje učinite slijedeće:

❒ uklonite zaštitni pokrov A, sl. 93;

❒ pritisnite priključak i držač žarulje B,
sl. 94 prema dolje;

❒ uklonite žarulju C iz priključka D i
zamijenite je;
❒ ugradite novu žarulju u priključak
pazeći da je dobro sjeo, nakon toga
vratite priključak i držač žarulje B u
njihovo ležište;

❒ vratite zaštitni pokrov A.
POKAZIVAČI SMJERA
Prednji
Za zamjenu žarulje učinite slijedeće:
❒ uklonite pokrov B, sl. 93;

❒ okrenite držač žarulje u smjeru
obrnutom od kazaljke na satu, izvadite
žarulju i zamijenite je;

❒ ugradite novu žarulju u priključak
pazeći da je dobro sjeo, ponovo spojite
priključak žarulje, te ga ubacite u
kućište okretanjem u smjeru kazaljke
na satu;
105

Bočni
Za promjenu žarulje, učinite slijedeće:
❒ namjestite leću, A. sl. 95, te pritisnite
unutrašnju zakačku B, te je izvadite
prema van;

❒ okrenite držač žarulje C u smjeru
obrnutom od kazaljke na satu, izvadite
žarulju te je zamijenite;

❒ vratite držač žarulje C u leću i
okrenite ga u smjeru kazaljke na satu;

❒ vratite leću pazeći da je unutrašnja
zakačka B na svom mjestu.
SVJETL A ZA MAGLU
(ako su ugrađena – osim izvedbi Panda
Cross)
Zamijenite žarulju kako slijedi:

❒ okrenite kotač do kraja prema unutra,
namjestite vijke A, sl. 96 i uklonite
poklopac B;

❒ namjestite zakačku C, sl. 97 i
odspojite priključak D;

❒ okrenite i uklonite držač žarulje E,
otpustite i zamijenite žarulju;
❒ vratite novu lampu i provedite opisani
postupak obrnutim redoslijedom.
SVJETL A ZA MAGLU
(Panda Cross izvedbe)
Zamijenite žarulju kako slijedi:

❒ okrenite kotač do kraja prema unutra,
namjestite vijke A, sl. 98 i uklonite
poklopac B;

❒ pronađite svjetlo za maglu, okrenite da
u smjeru suprotnome od kazaljke na satu
za jednu četvrtinu kruga i uklonite ga;
❒ podignite polugu A, sl. 99 i odspojite
priključak B od držača žarulje C;

❒ vratite držač žarulje C;

❒ ponovo spojite držač za priključak
B, držač postavite u njegovo kućište
okretanjem u smjeru kazaljke na satu
za jednu četvrtinu kruga, dok se ne
učvrsti;
106
U SLU6AJU NUŽDE

❒ vratite poklopac B, sl. 98, pazeći
da su zakačke pozicionirane u njihova
kućišta i pritegnite vijke A.
BOČNA SVJETL A/
DNEVNA POZICIJSKA
SVJETL A (DRL)
(ako su ugrađena – osim izvedbe
Panda Cross)
Zamijenite žarulju kako slijedi:

❒ do kraja okrenite kotač, namjestite
vijke A, sl. 96 i uklonite poklopac B;

❒ namjestite zakačku C, sl. 100 i
odspojite priključak D;

❒ okrenite i uklonite držač žarulje E,
otpustite i zamijenite žarulju;

❒ vratite novu lampu i provedite opisani
postupak obrnutim redoslijedom.
DNEVNA POZICIJSKA
SVJETL A (DRL)
(Panda Cross izvedbe)
VAŽNO Za Zamjenu LED dnevnih pozi-
cijskih svjetala kontaktirajte Fiatov servis. SKLOP STRAŽNJIH
SVJETAL A
Sklopovi stražnjih svjetala sadrže boč-
na svjetla, kočiona svjetla i pokazivače
smjera.
Za zamjenu žarulje, učinite slijedeće:

❒ otpustite dva vijka A, sl. 101 iz
njihovih dosjeda, lagano povucite
dok ne otpustite cijeli sklop svjetala iz
njegovih zakački (pritisnuto D, sl. 102) i
otpustite priključak;
❒ ugradite novu lampu i provedite
prethodni postupak obrnutim
redoslijedom.

❒ odvrnite pet vijaka B iz njihovih
dosjeda i uklonite držač žarulje C;

❒ izvadite žarulje, laganim guranjem
i okretanjem u smjeru obrnutom od
kazaljke na satu;
107

SVJETLO ZA VOŽNJU U NAZAD/
STRAŽNJE SVJETLO ZA MAGLU
135)
Svjetla za vožnju u nazad i stražnja svjetla
za maglu nalaze se u stražnjem braniku.
Za zamjenu žarulje, učinite slijedeće:
❒ namjestite zakačke A i izvadite
poklopac B, sl. 103;

❒ namjestite zakačku C, sl. 104 i
odspojite električki priključak D;
❒ okrenite držač žarulje E i uklonite ga,
izvadite žarulju i zamijenite je;

❒ vratite novu lampu i provedite cijeli
postupka obrnutim redoslijedom.
TREĆE STOP SVJETLO
Ono se nalazi u poklopcu prtljažnika i to
su LED svjetla. Za zamjenu kontaktirajte
Fiat servis.
SVJETLO REGISTARSKE
PLOČICE
Za zamjenu žarulje učinite slijedeće:

❒ uklonite leću A, sl. 105;
❒ zamijenite žarulju A, sl. 106
otpuštanjem iz bočnih kontakata;

❒ ubacite novu žarulju i provjerite je li
dobro sjela između kontakata, te vratite
leću A, sl. 106.
133) Modifikacije ili popravci električkog
sustava koje nisu provedene pravilno ili
ne uzimaju u obzir tehničke specifikaci-
je sustava mogu uzrokovati kvarove koji
povećavaju rizik od požara.
134) halogene žarulje sadrže plin
pod tlakom; u slučaju pucanja mogu
eksplodirati.
135) Prije zamjene žarulje, pričekajte da
se katalizator ohladi: OPASNOST OD
OPEKLINA.
UPOZORENJE
108
Y WPY6ENY RY

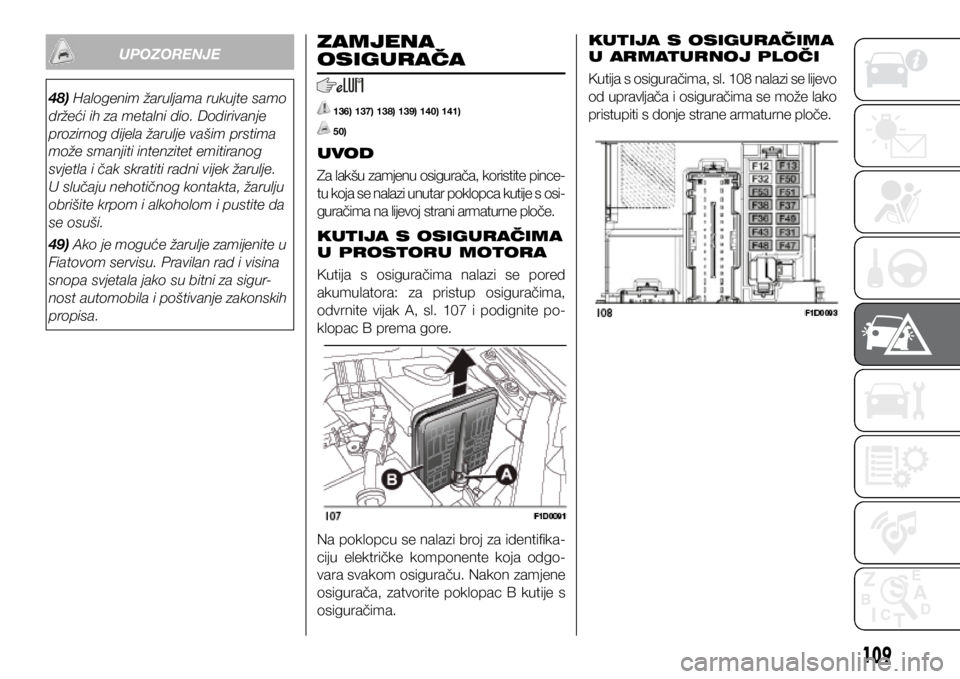

48) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog
svjetla i čak skratiti radni vijek žarulje.
U slučaju nehotičnog kontakta, žarulju
obrišite krpom i alkoholom i pustite da
se osuši.
49) Ako je moguće žarulje zamijenite u
Fiatovom servisu. Pravilan rad i visina
snopa svjetala jako su bitni za sigur-
nost automobila i poštivanje zakonskih
propisa.
UPOZORENJEZAMJENA
OSIGURAČA
136) 137) 138) 139) 140) 141)
50)
UVOD
Za lakšu zamjenu osigurača, koristite pince-
tu koja se nalazi unutar poklopca kutije s osi-
guračima na lijevoj strani armaturne ploče.
KUTIJA S OSIGURAČIMA
U PROSTORU MOTORA
Kutija s osiguračima nalazi se pored
akumulatora: za pristup osiguračima,
odvrnite vijak A, sl. 107 i podignite po-
klopac B prema gore.
Na poklopcu se nalazi broj za identifika-
ciju električke komponente koja odgo-
vara svakom osiguraču. Nakon zamjene
osigurača, zatvorite poklopac B kutije s
osiguračima. KUTIJA S OSIGURAČIMA
U ARMATURNOJ PLOČI
Kutija s osiguračima, sl. 108 nalazi se lijevo
od upravljača i osiguračima se može lako
pristupiti s donje strane armaturne ploče.
109

KUTIJA S OSIGURAČIMA U PROSTORU MOTORA
Sl. 107
UREĐAJIOSIGURAČAMPERA
Čvor računala F01 60
Puhalo putničke kabine F08 40
Svjetla za maglu F09 15
Akustička upozorenja F10 15
Duga prednja svjetla F14 15
Grijani vjetrobran F15 70
Kompresor klima uređaja F19 7.5
Prednja utičnica (sa ili bez upaljača za cigarete) F20 15
Pumpa za gorivo F21 15
Ventil F30 5
Motor električnog krovnog otvora F82 20
+15 (*) svjetla za vožnju u nazad F87 5
Odmagljivanje zrcala F88 7.5
Grijanje stražnjeg stakla F89 30
Senzor napunjenosti akumulatora F90 5
(*)+15 = paljenjem upravljani pozitivni pol
