2019 FIAT PANDA Knjižica s uputama za uporabu i održavanje (in Croatian)

Tisuće kilometara153045607590105 120135150
Godina 12345678910
Vizualno provjeriti stanje nazubljenog remena (osim
izvedbi 0.9 TwinAir 60 KS/65 KS i 0.9 TwinAir Turbo
80 KS/85 KS) (4) ●
Zamjena filtra zraka (5) ●●●●●
Zamjena tekućine kočnica (5) ●●●●●
Zamjena filtra unutar regulatora tlaka (samo LPG
izvedbe) (7) ●
Zamjena papirnatog filtra (LPG u plinovitom stanju)
(samo LPG izvedbe) ●
●●●●
Zamjena filtar zraka putničke kabine (5) (O) (●) O●O ●O ●O ●O ●
(4) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. Bez obzira na kilometražu, remen treba zamijeniti svakih 6
godina. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska vožnja, dugi rad u praznom hodu): preporučena maksimalna kilometraža je
60.000 km. Bez obzira na kilometražu, remen treba zamijeniti svake 4 godine.
(5) Ako se vozilo koristi u prašnjavim područjima, filtar se mora zamijeniti nakon svakih 15.000 km.
(6) Zamjenu tekućine kočnica treba provesti svake dvije godine, bez obzira na kilometražu.
(7) Zamijenite filtar unutar regulatora tlaka svakih 6 godina ili 90.000 km
(O) Preporučene operacije.
(●) Obavezne operacije.
127

DIZELSKE IZVEDBE
Provjere, koje su navedene u Planu redovitog održavanja, moraju se nakon 120.000 km/8 godina ciklički ponavljati počevši od
prvog intervala, te prateći jednake intervale.
Tisuće kilometara20406080100 120140160180200
Godina 12345678910
Provjeriti stanje/istrošenost guma i ako je potrebno
podesite tlak. Provjerite rok trajanja brtvila Fix&Go
kita za popravak guma (ako je ugrađeno) ●
●●●●●●●●●
Provjeriti rad svjetala (svjetla za vožnju, pokazivača
smjera, svjetala upozorenja, osvjetljenje prtljažnika
i putničkog prostora, pretinca, upozoravajuće
signalizacije na instrument ploči, i dr.) ●
●●●●●●●●●
Provjeriti i nadopuniti tekućine (rashladne tekućine
motora, hidrauličkih kočnica/spojke, tekućine za
pranje vjetrobrana, akumulatora, i dr.) ●
●●●●●●●●●
Provjeriti razinu emisija/ispuštanje dima ●●●●●●●●●●
Koristeći dijagnostičku utičnicu provjeriti rad sustava
upravljanja motorom, emisijama i ako je moguće,
degradaciju motornog ulja ●
●●●●●●●●●
Vizualno provjeriti stanje: karoserije, zaštite donjeg
podvozja, mehaničkih komponenti, cijevi (ispušne-
kočione-goriva), gumenih dijelova (nosači, selen
blokovi i dr.) ●
●●●●
Provjeriti položaj/istrošenost metlica brisača
vjetrobrana i stražnjeg stakla ●
●●●●
128
WIVZMW M SHV

Tisuće kilometara20406080100 120140160180200
Godina 12345678910
Provjeriti rad sustava za pranje vjetrobranskog
stakla, podesiti mlaznice ●
●●●●
Provjeriti, izvršiti čišćenje i podmazivanje brava,
kopče poklopca motora i prtljažnika ●
●●●●
Provjeriti hod ručne kočnice i po potrebi ga namjestiti ●●●●●
Provjerite stanje i istrošenosti kočionih obloga
prednjih disk kočnica (ako je ugrađeno) i stanje
indikatora istrošenosti ●
●●●●●●●●●
Provjerite stanje i istrošenosti kočionih obloga
stražnjih disk kočnica (ako je ugrađeno) i stanje
indikatora istrošenosti ●
●●●●●●●●●
Provjerite stanje i istrošenosti kočionih obloga
stražnjih bubanj kočnica ●
●●●●●●●●●
Provjeriti napetost pogonskog remena dodataka ●●
Provjerite razinu ulja ručnog mjenjača ●●●
Provjeriti razinu ulja ručnog mjenjača s jedinicom
praznog hoda pogonskog sklopa (PTU) (samo
izvedbe Panda Cross i Panda 4x4) ●
●●
Provjeriti razinu ulja stražnjeg diferencijala (samo
izvedbe Panda Cross i Panda 4x4) ●
●●
129

Tisuće kilometara20406080100 120140160180200
Godina 12345678910
Zamijeniti motorno ulje i filtar ulja (1)
Zamijeniti nazubljeni remen dodataka (2) ●
Zamjena uloška filtra goriva (3) ●●●
Zamjena uloška filtra zraka (4) ●●●●●
Zamjena tekućine kočnica (5) ●●●●●
Zamjena filtra zraka putničke kabine (4) (O) (●) O●O ●O ●O ●O ●
(1) Stvarni interval zamjene ulja i filtra ulja ovisi o stvarnoj uporabi automobila te je signaliziran svjetlom upozorenja ili porukom na ploči sa
instrumentima. U svakom slučaju ne smije nikada prijeći 2 godine.
Ako se vozilo uglavnom vozi u gradu, motorno ulje i filtar zamijenite svake godine.
(2) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. bez obzira na kilometražu, remen treba zamijeniti svakih 6
godina. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska vožnja, dugi rad u praznom hodu): preporučena maksimalna kilometraža je
60.000 km. Bez obzira na kilometražu, remen treba zamijeniti svake 4 godine.
(3) Ako se u vozilo dolijeva gorivo čija kvaliteta ne odgovara Europskim specifikacijama, ovaj filtar mora se zamijeniti svakih 20.000 km.
(4) Ako se vozilo koristi u prašnjavim područjima, filtar se mora zamijeniti nakon svakih 20.000 km.
(5) Zamjenu tekućine kočnica treba provesti svake dvije godine, bez obzira na kilometražu.
(O) Preporučene operacije.
(●) Obavezne operacije.
130
SERVIS I ODRŽAVANJE

PROSTOR MOTORA
PROVJERA RAZINA TEKUĆINA
164) 165) 55)

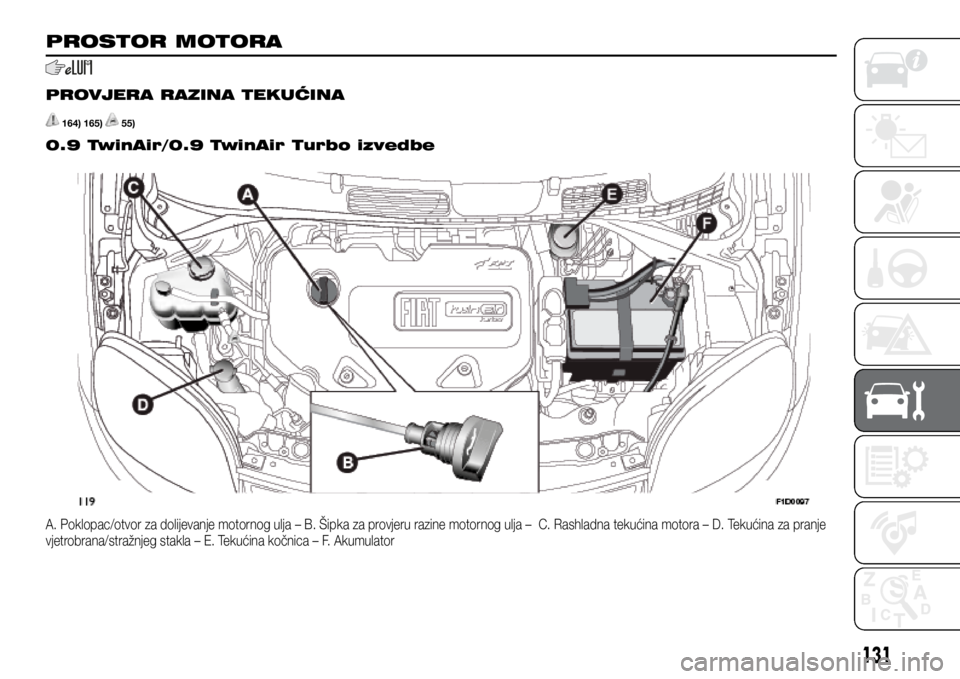

0.9 TwinAir/0.9 TwinAir Turbo izvedbe
A. Poklopac/otvor za dolijevanje motornog ulja – B. Šipka za provjeru razine motornog ulja – C. Rashladna tekućina motora – D. Tekućina za pranje
vjetrobrana/stražnjeg stakla – E. Tekućina kočnica – F. Akumulator
131

1.2 8V 69 KS izvedbe
A. Poklopac/otvor za dolijevanje motornog ulja – B. Šipka za provjeru razine motornog ulja – C. Rashladna tekućina motora – D. Tekućina za pranje
vjetrobrana/stražnjeg stakla – E. Tekućina kočnica – F. Akumulator
132
WIVZMW M SHV

1.3 16V MultiJet EURO 5 izvedbe
A. Poklopac/otvor za dolijevanje motornog ulja – B. Šipka za provjeru razine motornog ulja – C. Rashladna tekućina motora – D. Tekućina za pranje
vjetrobrana/stražnjeg stakla – E. Tekućina kočnica – F. Akumulator
133

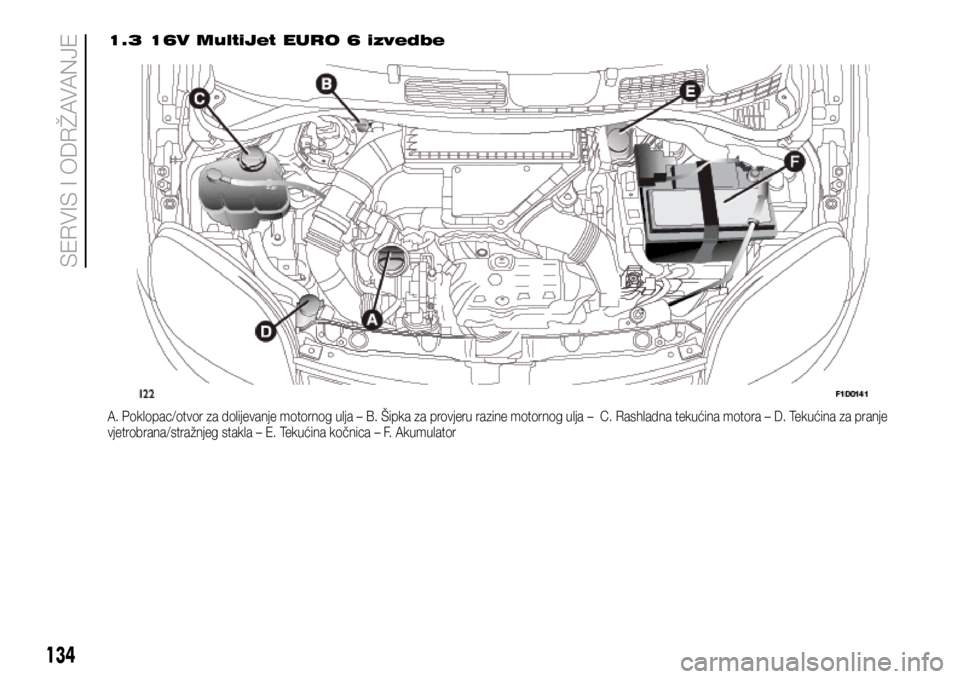

1.3 16V MultiJet EURO 6 izvedbe
A. Poklopac/otvor za dolijevanje motornog ulja – B. Šipka za provjeru razine motornog ulja – C. Rashladna tekućina motora – D. Tekućina za pranje
vjetrobrana/stražnjeg stakla – E. Tekućina kočnica – F. Akumulator
134
