2019 FIAT 500X Drift- og vedlikeholdshåndbok (in Norwegian)

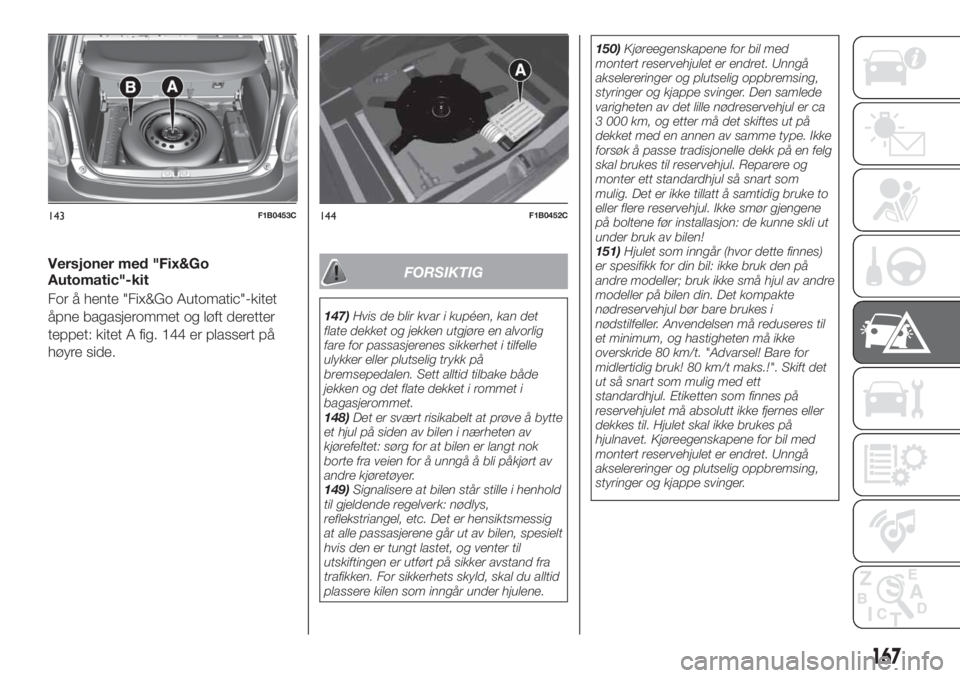

Versjoner med "Fix&Go
Automatic"-kit
For å hente "Fix&Go Automatic"-kitet
åpne bagasjerommet og løft deretter
teppet: kitet A fig. 144 er plassert på
høyre side.FORSIKTIG
147)Hvis de blir kvar i kupéen, kan det
flate dekket og jekken utgjøre en alvorlig
fare for passasjerenes sikkerhet i tilfelle
ulykker eller plutselig trykk på
bremsepedalen. Sett alltid tilbake både
jekken og det flate dekket i rommet i
bagasjerommet.
148)Det er svært risikabelt at prøve å bytte
et hjul på siden av bilen i nærheten av
kjørefeltet: sørg for at bilen er langt nok
borte fra veien for å unngå å bli påkjørt av
andre kjøretøyer.
149)Signalisere at bilen står stille i henhold
til gjeldende regelverk: nødlys,
reflekstriangel, etc. Det er hensiktsmessig
at alle passasjerene går ut av bilen, spesielt
hvis den er tungt lastet, og venter til
utskiftingen er utført på sikker avstand fra
trafikken. For sikkerhets skyld, skal du alltid
plassere kilen som inngår under hjulene.150)Kjøreegenskapene for bil med
montert reservehjulet er endret. Unngå
akselereringer og plutselig oppbremsing,
styringer og kjappe svinger. Den samlede
varigheten av det lille nødreservehjul er ca
3 000 km, og etter må det skiftes ut på
dekket med en annen av samme type. Ikke
forsøk å passe tradisjonelle dekk på en felg
skal brukes til reservehjul. Reparere og
monter ett standardhjul så snart som
mulig. Det er ikke tillatt å samtidig bruke to
eller flere reservehjul. Ikke smør gjengene
på boltene før installasjon: de kunne skli ut
under bruk av bilen!
151)Hjulet som inngår (hvor dette finnes)
er spesifikk for din bil: ikke bruk den på
andre modeller; bruk ikke små hjul av andre
modeller på bilen din. Det kompakte
nødreservehjul bør bare brukes i
nødstilfeller. Anvendelsen må reduseres til
et minimum, og hastigheten må ikke
overskride 80 km/t. "Advarsel! Bare for
midlertidig bruk! 80 km/t maks.!". Skift det
ut så snart som mulig med ett
standardhjul. Etiketten som finnes på
reservehjulet må absolutt ikke fjernes eller
dekkes til. Hjulet skal ikke brukes på
hjulnavet. Kjøreegenskapene for bil med
montert reservehjulet er endret. Unngå
akselereringer og plutselig oppbremsing,
styringer og kjappe svinger.
143F1B0453C144F1B0452C
167

152)Reservehjulet kan ikke forsynes med
snøkjettinger. Ved punktering av et forhjul
(drivhjul) og du trenger å bruke
snøkjettinger, bør du ta et hjul av normal
størrelse fra bakakselen og montere
reservehjulet i stedet for det. På denne
måten, med to hjul av normal størrelse
foran (drivhjul), kan du montere
snøkjettinger på disse hjulene (denne
indikasjonen gjelder også for versjoner med
firehjulstrekk 4x4).
153)Ikke tukle med dekkventilen. Plasser
aldri verktøy mellom felgen og dekket.
Sjekk jevnlig dekktrykket og reservehjulets
trykk i henhold til verdiene som står i
"Tekniske data".
154)Jekken er prosjektert bare for å bytte
hjul i tilfelle av punktering eller skade på
dekket, på det kjøretøy som den inngår
med eller på kjøretøyer av samme modell.
Man må ikke ha ulike bruksområder, slik
som for eksempel å heve kjøretøyer av
andre modeller eller andre gjenstander.
Den må under ingen omstendigheter
brukes til vedlikeholdsinngrep, reparasjoner
under kjøretøyet eller for å bytte fra
sommerdekk til vinterdekk eller omvendt.
Henvend deg i så fall til Fiats servicenett.
Legg deg aldri under kjøretøyet når det er
hevet: bruk den kun i de stillingene som er
anvist. Ikke bruk jekker med høyere
kapasitet enn angitt på etiketten som er
applisert på den. Motoren må under ingen
omstendigheter startes når kjøretøyet er
løftet opp. Løftes kjøretøyet mer enn
nødvendig, kan det bli mindre stabilt og
forårsake at det brått faller ned. Løft derfor
kjøretøyet bare så mye som nødvendig for
å få tilgang til nødhjulet.155)Drei sveiven, og forsikre deg om at
rotasjonen skjer fritt uten risiko for skader
på hånden ved kontakt med bakken. Selv
delene av jekken som er i bevegelse (faste
skruer og ledd) kan forårsake skader:
unngå kontakt. Rengjør deg nøye i tilfelle av

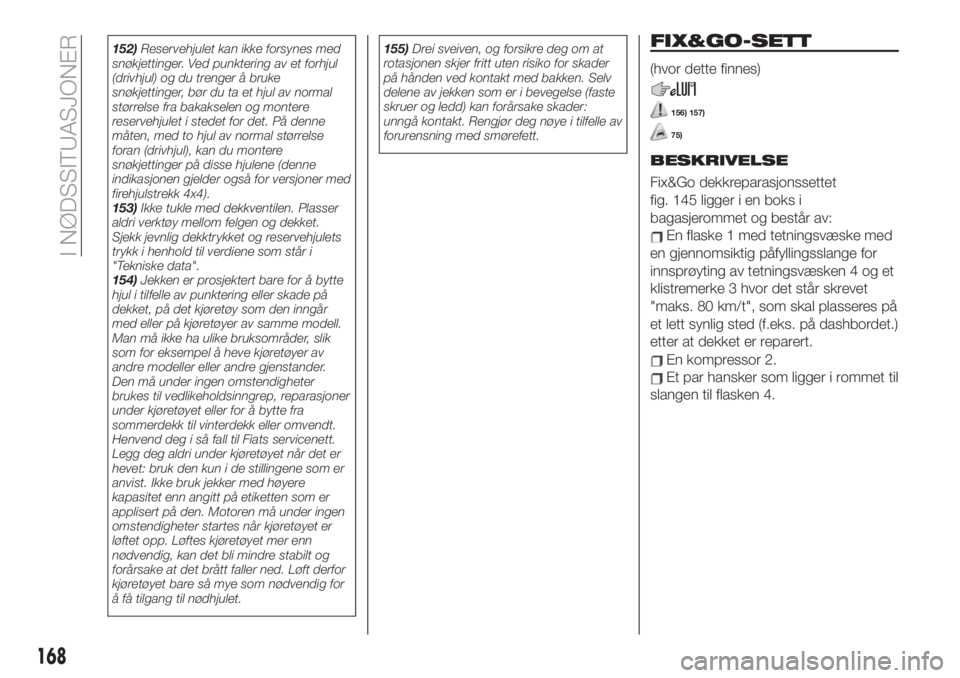

forurensning med smørefett.FIX&GO-SETT
(hvor dette finnes)
156) 157)
75)
BESKRIVELSE
Fix&Go
dekkreparasjonssettet
fig.
145
ligger
i
en
boks
i

bagasjerommet
og
består
av:
En
flaske
1
med
tetningsvæske
med

en
gjennomsiktig
påfyllingsslange
for

innsprøyting
av
tetningsvæsken
4
og
et

klistremerke
3
hvor
det
står
skrevet
"maks.
80
km/t",
som
skal
plasseres
på

et
lett
synlig
sted
(f.eks.
på
dashbordet.)

etter
at
dekket

er
reparert.
&n
kompressor
2.

Et
par
hansker
som
ligger
i
rommet
til

slangen
til
flasken
4.
168

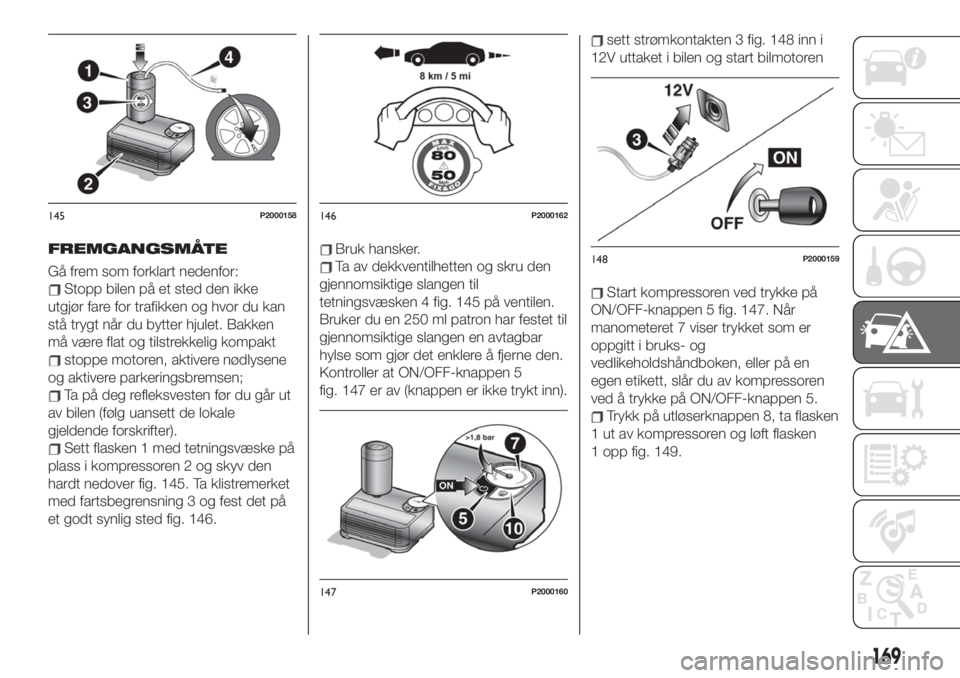

I NØDSSITUASJONER

FREMGANGSMÅTE
Gå frem som forklart nedenfor:
Stopp bilen på et sted den ikke
utgjør fare for trafikken og hvor du kan
stå trygt når du bytter hjulet. Bakken
må være flat og tilstrekkelig kompakt
stoppe motoren, aktivere nødlysene
og aktivere parkeringsbremsen;
Ta på deg refleksvesten før du går ut
av bilen (følg uansett de lokale
gjeldende forskrifter).
Sett flasken 1 med tetningsvæske på
plass i kompressoren 2 og skyv den
hardt nedover fig. 145. Ta klistremerket
med fartsbegrensning 3 og fest det på
et godt synlig sted fig. 146.
Bruk hansker.
Ta av dekkventilhetten og skru den
gjennomsiktige slangen til
tetningsvæsken 4 fig. 145 på ventilen.
Bruker du en 250 ml patron har festet til
gjennomsiktige slangen en avtagbar
hylse som gjør det enklere å fjerne den.
Kontroller at ON/OFF-knappen 5
fig. 147 er av (knappen er ikke trykt inn).
sett strømkontakten 3 fig. 148 inn i
12V uttaket i bilen og start bilmotoren
Start kompressoren ved trykke på
ON/OFF-knappen 5 fig. 147. Når
manometeret 7 viser trykket som er
oppgitt i bruks- og
vedlikeholdshåndboken, eller på en
egen etikett, slår du av kompressoren
ved å trykke på ON/OFF-knappen 5.
Trykk på utløserknappen 8, ta flasken
1 ut av kompressoren og løft flasken
1 opp fig. 149.
145P2000158146P2000162
147P2000160
148P2000159
169

Hvis manometeret 7 fig. 147 viser lavere
trykk enn 1,8 bar/26 psi etter at
kompressoren har gått i 15 minutter,
slår du kompressoren av, kobler
slangen med tetningsvæsken 4 fra
dekkventilen og tar flasken 1 ut av
kompressoren fig. 149.
Flytt bilen ca. 10 m slik at
tetningsvæsken kan fordele seg. Stans
bilen et trygt sted. Sett på
håndbremsen og gjenopprett trykket
med den svarte pumpeslangen 9
fig. 150 til du har fått riktig trykk. Hvis
du etter 15 minutter fremdeles ikke
oppnår et trykk på minst 1,8 bar
(26 psi), skal du ikke begynne å kjøre.
Ta kontakt med et verksted i Fiats
servicenettet.Etter cirka 8 km (5 miles) kjøring settes
bilen på et sikkert sted med
håndbremsen aktivert. Ta
kompressoren og gjenopprett trykket
med den svarte pumpeslangen 9
fig. 150.
Hvis det viste trykket er over 1,8 bar /
26 psi, gjenoppretter du trykket. Kjør
forsiktig og raskest mulig videre til et
verksted i Fiats servicenettet. Hvis
trykket du avleser er lavere enn 1,8 bar
/ 26 psi, skal du ikke kjøre videre, men
ta kontakt med et verksted i Fiats
servicenettet.
GJENOPPRETTE
TRYKKET
Gå frem som forklart nedenfor:
Stans bilen på et trygt sted som
forklart ovenfor og sett på
håndbremsen.
Ta den svarte pumpeslangen 9fig. 150 ut og skru den godt fast til
dekkventilen. Følg anvisningene i
fig. 148 og fig. 150.
For eventuelt å slippe ut overtrykk i
dekket, trykk på luftutslippsknappen 10
fig. 147.
BYTTE PATRON
Gå frem som forklart nedenfor:
Bruk utelukkende originale
Fix&Go-flasker, tilgjengelig hos Fiats
servicenettverk.
For å ta ut flasken 1 fig. 145, trykker
du på utløserknappen 8 fig. 149 og
løfter den opp.
FORSIKTIG
156)Informasjon som kreves i henhold til
gjeldende forskrifter er skrevet på
merkelappen som er festet på
Fix&Go-flasken. Les etiketten nøye før bruk,
for å hindre feilbruk. Settet må brukes av
voksne, og får ikke bli brukes til
mindreårige.
149P2000161150P2000163
170
I NØDSSITUASJONER

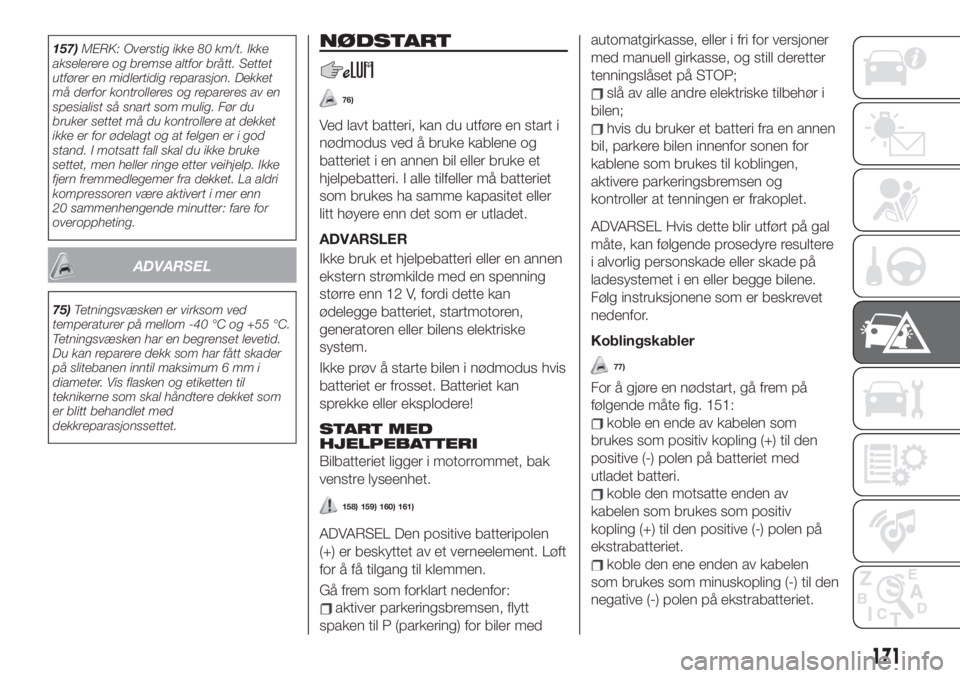

157)MERK: Overstig ikke 80 km/t. Ikke
akselerere og bremse altfor brått. Settet
utfører en midlertidig reparasjon. Dekket
må derfor kontrolleres og repareres av en
spesialist så snart som mulig. Før du
bruker settet må du kontrollere at dekket
ikke er for ødelagt og at felgen er i god
stand. I motsatt fall skal du ikke bruke
settet, men heller ringe etter veihjelp. Ikke
fjern fremmedlegemer fra dekket. La aldri
kompressoren være aktivert i mer enn
20 sammenhengende minutter: fare for
overoppheting.
ADVARSEL
75)Tetningsvæsken er virksom ved
temperaturer på mellom -40 °C og +55 °C.
Tetningsvæsken har en begrenset levetid.
Du kan reparere dekk som har fått skader
på slitebanen inntil maksimum 6 mm i
diameter. Vis flasken og etiketten til
teknikerne som skal håndtere dekket som
er blitt behandlet med
dekkreparasjonssettet.
NØDSTART
76)
Ved lavt batteri, kan du utføre en start i
nødmodus ved å bruke kablene og
batteriet i en annen bil eller bruke et
hjelpebatteri. I alle tilfeller må batteriet
som brukes ha samme kapasitet eller
litt høyere enn det som er utladet.
ADVARSLER
Ikke bruk et hjelpebatteri eller en annen
ekstern strømkilde med en spenning
større enn 12 V, fordi dette kan
ødelegge batteriet, startmotoren,
generatoren eller bilens elektriske
system.
Ikke prøv å starte bilen i nødmodus hvis
batteriet er frosset. Batteriet kan
sprekke eller eksplodere!
START MED
HJELPEBATTERI
Bilbatteriet ligger i motorrommet, bak
venstre lyseenhet.
158) 159) 160) 161)
ADVARSEL Den positive batteripolen
(+) er beskyttet av et verneelement. Løft
for å få tilgang til klemmen.
Gå frem som forklart nedenfor:
aktiver parkeringsbremsen, flytt
spaken til P (parkering) for biler medautomatgirkasse, eller i fri for versjoner
med manuell girkasse, og still deretter
tenningslåset på STOP;
slå av alle andre elektriske tilbehør i
bilen;
hvis du bruker et batteri fra en annen
bil, parkere bilen innenfor sonen for
kablene som brukes til koblingen,
aktivere parkeringsbremsen og
kontroller at tenningen er frakoplet.
ADVARSEL Hvis dette blir utført på gal
måte, kan følgende prosedyre resultere
i alvorlig personskade eller skade på
ladesystemet i en eller begge bilene.
Følg instruksjonene som er beskrevet
nedenfor.
Koblingskabler
77)
For å gjøre en nødstart, gå frem på
følgende måte fig. 151:
koble en ende av kabelen som
brukes som positiv kopling (+) til den
positive (-) polen på batteriet med
utladet batteri.
koble den motsatte enden av
kabelen som brukes som positiv
kopling (+) til den positive (-) polen på
ekstrabatteriet.
koble den ene enden av kabelen
som brukes som minuskopling (-) til den
negative (-) polen på ekstrabatteriet.
171

koble den andre enden av kabelen
som brukes for den negative (-) polen til
motorens jordepunkt
(en metalldel på
motoren eller girkassen i bilen med
utladet batteri) langt borte fra batteriet
og bensininnsprøytningen
starte bilmotoren med startbatteriet,
la den gå noen minutter på tomgang.
Start deretter bilmotoren med et utladet
batteri.
Frakobling av kabler
Når motoren starter, skal du fjerne
kablene i omvendt rekkefølge i forhold
til de som er beskrevne ovenfor.
Hvis motoren ikke starter etter noen
forsøk, skal du ikke insistere videre,
uten ta kontakt med Fiats servicenett.
Hvis du ofte må gjøre starte i
nødmodus, skal du la Fiats servicenett
kontrollere batteriet og anlegget for
batterilading.
ADVARSEL De ulike tilbehørene (f.eks.
mobiltelefoner, osv.) som er koblet til
bilens uttak forbruker strøm selv når de
ikke er i bruk. Hvis de forblir koplet
altfor lenge med motoren stoppet, kan
batteriet lades ut med en påfølgende
reduksjon av levetiden og/eller gjøre det
umulig å starte motoren.
FORSIKTIG
158)Før du åpner panseret, skal du sørge
for at kjøretøyet er stoppet og at
tenningsnøkkelen er på STOP. Se
informasjonen på platen som sitter under
panseret. Det anbefales å ta ut nøkkelen i
bilen når andre mennesker er til stede.
Bilen må alltid forlates etter å ha fjernet
nøkkelen eller å ha rotert tenningslåset til
STOP. Under tanking av drivstoff, forsikre
deg om at motoren er slått av
(tenningsnøkkelen på STOP).
159)Du skal ikke være altfor nære
radiatorens kjølevifte: den elektriske viften
kan begynne å bevege seg, med risiko for
skade. Vær oppmerksom på skjerf, slips og
klær som sitter løst: de kan fastne i de
bevegelige delene.
160)Fjern alle metallgjenstander (f.eks.
ringer, klokker, armbånd), som kan føre til
en utilsiktet elektrisk kontakt og forårsake
alvorlig skade.
161)Batterier inneholder syre som kan
brenne huden eller øynene. Batterier
utvikler hydrogen, en meget brannfarlig og
eksplosiv gass. Ikke bruk flammer eller
enheter som kan forårsake gnister.
ADVARSEL
76)Ikke prøv å bruke en rask batterilader
for nødstart: dette kan skade de
elektroniske styringsenheter og
strømforsynings- og motorstyreenhetene.
77)Koble ikke den negative kabelklemmen
(-) til et utladet batteri. Gnisten som ville
resultere kunne føre til at batteriet
eksploderer og forårsaker alvorlig skade.
Bruk kun spesifikk jordepunkt; bruk ikke
noen annen eksponert metalldel.
151F1B0737
172
I NØDSSITUASJONER

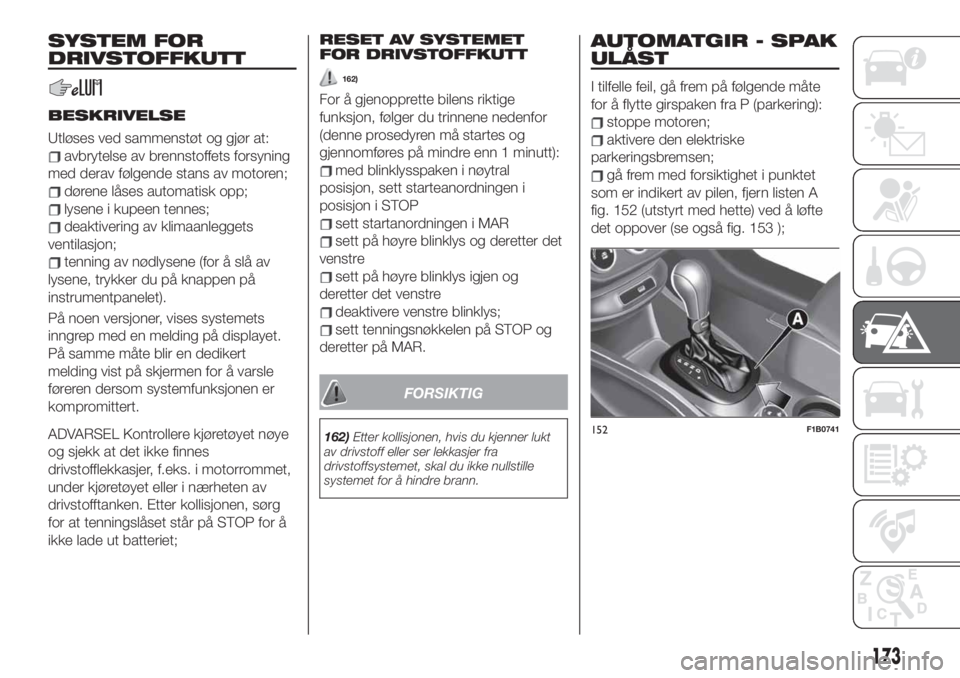

SYSTEM FOR
DRIVSTOFFKUTT
BESKRIVELSE
Utløses ved sammenstøt og gjør at:
avbrytelse av brennstoffets forsyning
med derav følgende stans av motoren;
dørene låses automatisk opp;
lysene i kupeen tennes;
deaktivering av klimaanleggets
ventilasjon;
tenning av nødlysene (for å slå av
lysene, trykker du på knappen på
instrumentpanelet).
På noen versjoner, vises systemets
inngrep med en melding på displayet.
På samme måte blir en dedikert
melding vist på skjermen for å varsle
føreren dersom systemfunksjonen er
kompromittert.
ADVARSEL Kontrollere kjøretøyet nøye
og sjekk at det ikke finnes
drivstofflekkasjer, f.eks. i motorrommet,
under kjøretøyet eller i nærheten av
drivstofftanken. Etter kollisjonen, sørg
for at tenningslåset står på STOP for å
ikke lade ut batteriet;RESET AV SYSTEMET
FOR DRIVSTOFFKUTT
162)
For å gjenopprette bilens riktige
funksjon, følger du trinnene nedenfor
(denne prosedyren må startes og
gjennomføres på mindre enn 1 minutt):
med blinklysspaken i nøytral
posisjon, sett starteanordningen i
posisjon i STOP
sett startanordningen i MAR
sett på høyre blinklys og deretter det
venstre
sett på høyre blinklys igjen og
deretter det venstre
deaktivere venstre blinklys;
sett tenningsnøkkelen på STOP og
deretter på MAR.
FORSIKTIG
162)Etter kollisjonen, hvis du kjenner lukt
av drivstoff eller ser lekkasjer fra
drivstoffsystemet, skal du ikke nullstille
systemet for å hindre brann.
AUTOMATGIR - SPAK
ULÅST
I tilfelle feil, gå frem på følgende måte
for å flytte girspaken fra P (parkering):
stoppe motoren;
aktivere den elektriske
parkeringsbremsen;
gå frem med forsiktighet i punktet
som er indikert av pilen, fjern listen A
fig. 152 (utstyrt med hette) ved å løfte
det oppover (se også fig. 153 );
152F1B0741
173

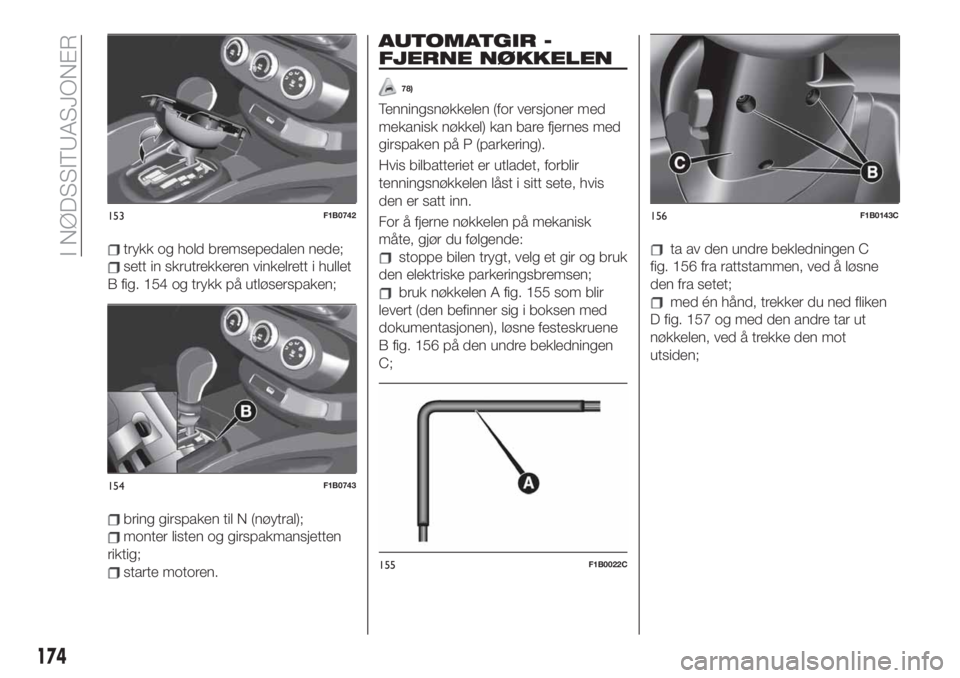

trykk og hold bremsepedalen nede;
sett in skrutrekkeren vinkelrett i hullet
B fig. 154 og trykk på utløserspaken;
bring girspaken til N (nøytral);
monter listen og girspakmansjetten
riktig;
starte motoren.
AUTOMATGIR -
FJERNE NØKKELEN
78)
Tenningsnøkkelen (for versjoner med
mekanisk nøkkel) kan bare fjernes med
girspaken på P (parkering).
Hvis bilbatteriet er utladet, forblir
tenningsnøkkelen låst i sitt sete, hvis
den er satt inn.
For å fjerne nøkkelen på mekanisk
måte, gjør du følgende:
stoppe bilen trygt, velg et gir og bruk
den elektriske parkeringsbremsen;
bruk nøkkelen A fig. 155 som blir
levert (den befinner sig i boksen med
dokumentasjonen), løsne festeskruene
B fig. 156 på den undre bekledningen
C;
ta av den undre bekledningen C
fig. 156 fra rattstammen, ved å løsne
den fra setet;
med én hånd, trekker du ned fliken
D fig. 157 og med den andre tar ut
nøkkelen, ved å trekke den mot
utsiden;
153F1B0742
154F1B0743
155F1B0022C
156F1B0143C
174
I NØDSSITUASJONER
