2019 FIAT 500L Notice d'entretien (in French)

GROUPE OPTIQUE
SUPÉRIEUR AVANT
Il abrite les ampoules des feux de
croisement et des clignotants.
La disposition des ampoules est la
suivante fig. 123 :
A: clignotants
B: feux de croisement
CLIGNOTANTS
Pour remplacer l'ampoule, procéder
comme suit :
déposer le couvercle A fig. 123 ;
tourner la douille B fig. 124 dans le
sens inverse des aiguilles d'une montre,
enlever l'ampoule C et la remplacer ;
remonter la nouvelle ampoule sur la
douille en s'assurant qu'elle est
correctement bloquée ;
réinsérer la douille dans son
logement et la tourner dans le sens
horaire jusqu'à entendre le déclic
indiquant le blocage ;
pour finir, remonter le couvercle A
fig. 123.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
déposer le couvercle B fig. 123 ;
retirer le groupe connecteur et
douille C fig. 125 en le dégageant vers
l'extérieur ;
extraire l'ampoule D du connecteur
E et la remplacer ;
remonter la nouvelle ampoule sur le
connecteur en s'assurant qu'elle est
correctement bloquée ;
réinsérer le groupe connecteur et
douille C dans son logement ;
pour finir, remonter le couvercle B
fig. 123.
GROUPE OPTIQUE AVANT
INFÉRIEUR
Il abrite les ampoules des feux de route
et de position/feux de jour (DRL).
La disposition des ampoules est la
suivante fig. 126 :
C: feux de route
D: feux de position/feux de jour
(DRL)
123F0Y0021C
124F0Y0022C125F0Y0023C
126F0Y0499C
143

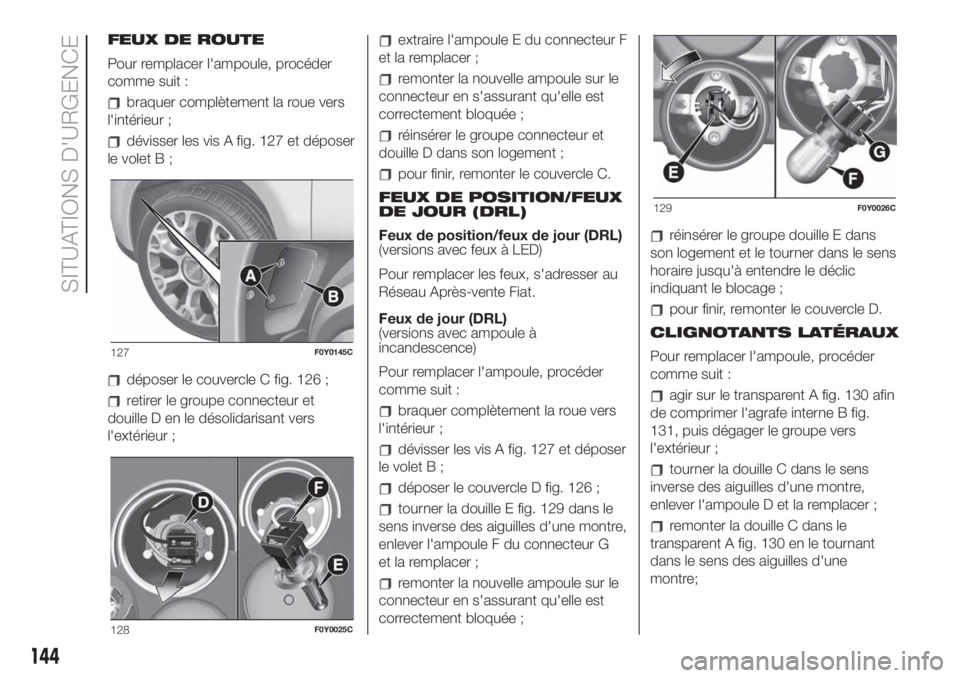

FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
braquer complètement la roue vers
l'intérieur ;
dévisser les vis A fig. 127 et déposer
le volet B ;
déposer le couvercle C fig. 126 ;
retirer le groupe connecteur et
douille D en le désolidarisant vers
l'extérieur ;
extraire l'ampoule E du connecteur F
et la remplacer ;
remonter la nouvelle ampoule sur le
connecteur en s'assurant qu'elle est
correctement bloquée ;
réinsérer le groupe connecteur et
douille D dans son logement ;
pour finir, remonter le couvercle C.
FEUX DE POSITION/FEUX
DE JOUR (DRL)
Feux de position/feux de jour (DRL)
(versions avec feux à LED)
Pour remplacer les feux, s'adresser au
Réseau Après-vente Fiat.
Feux de jour (DRL)
(versions avec ampoule à
incandescence)
Pour remplacer l'ampoule, procéder
comme suit :
braquer complètement la roue vers
l'intérieur ;
dévisser les vis A fig. 127 et déposer
le volet B ;
déposer le couvercle D fig. 126 ;
tourner la douille E fig. 129 dans le
sens inverse des aiguilles d'une montre,
enlever l'ampoule F du connecteur G
et la remplacer ;
remonter la nouvelle ampoule sur le
connecteur en s'assurant qu'elle est
correctement bloquée ;
réinsérer le groupe douille E dans
son logement et le tourner dans le sens
horaire jusqu'à entendre le déclic
indiquant le blocage ;
pour finir, remonter le couvercle D.
CLIGNOTANTS LATÉRAUX
Pour remplacer l'ampoule, procéder
comme suit :
agir sur le transparent A fig. 130 afin
de comprimer l'agrafe interne B fig.
131, puis dégager le groupe vers
l'extérieur ;
tourner la douille C dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule D et la remplacer ;
remonter la douille C dans le
transparent A fig. 130 en le tournant
dans le sens des aiguilles d'une
montre;
127F0Y0145C
128F0Y0025C
129F0Y0026C
144
SITUATIONS D'URGENCE

remonter le groupe en s'assurant du
déclic de blocage de l'agrafe intérieure
B fig. 131.
FEUX ANTIBROUILLARD
(pour les versions/marchés qui le
prévoient)
Pour remplacer l'ampoule, procéder
comme suit :
braquer complètement la roue vers
l'intérieur ;
dévisser les vis A fig. 132 et déposer
le volet B ;
agir sur l'agrafe C fig. 133 et
débrancher le connecteur électrique D ;
tourner et démonter la douille E ;
extraire l'ampoule et la remplacer ;
remonter la nouvelle ampoule et
suivre la procédure inverse à celle
décrite précédemment.GROUPES OPTIQUES
ARRIÈRE
Ils contiennent les lampes des feux de
position/stop et des clignotants.
Pour remplacer les ampoules, procéder
comme suit :
prendre la clé Allen A fig. 134
fournie;
agit sur la languette B fig. 135 pour
retirer le couvercle de protection C
(situé sur la partie latérale du coffre) ;
130F0Y0147C
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
145

à l'aide de la clé Allen A, dévisser les
dispositifs de fixation D fig. 136 du
groupe optique arrière ;
déposer le groupe optique en le
dégageant des deux mains dans le
sens indiqué par la flèche fig. 137 ;
débrancher le connecteur électrique,
dévisser les vis de fixation E fig. 138 et
déposer le groupe douille ;
procéder ensuite au remplacement
de l'ampoule en objet fig. 139:F=feux
clignotants, G = feux de position/stop.
GROUPES OPTIQUES
ARRIÈRE FIXES
Contient les ampoules des
antibrouillards de recul (à gauche) et les
feux de recul (à droite).
ATTENTION
Faire
particulièrement

attention
durant
le
remplacement
de

l'ampoule
du
feu
de
brouillard
AR
:

RISQUE
DE
BRÛLURES
si
le
pot

d'échappement
est
encore
chaud.
Versions500L
Pour
remplacer
l'ampoule,
procéder

comme
suit
:
BHJS
TVS
MB
QBSUJF
JOGÏSJFVSF
EV
QBSF
DIPDT
"3
FU
TVS
MFT
MBOHVFUUFT
"
GJH


QVJT
EÏWJTTFS
MB
WJT
EF
GJYBUJPO
#
FU

EÏQPTFS
MF
WPMFU
MF
DBT
ÏDIÏBOU


débrancher
le
connecteur
électrique

C,
tourner
le
groupe
ampoule/douille
D

fig.
141
dans
le
sens
inverse
des


aiguilles
d'une
montre
et
dégager
le
groupe
;
extraire l'ampoule et la remplacer ;
remettre en place le groupe
ampoule/ douille D en le tournant dans
le sens des aiguilles d'une montre ;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
146
SITUATIONS D'URGENCE

rebrancher le connecteur électrique
C;
remonter le volet en s'assurant qu'il
est bloqué correctement ;
visser la vis B de fixation.
Versions 500L WAGON
Pour remplacer l'ampoule, procéder
comme suit :
ouvrir le coffre, déposer le cadre de
finition, dévisser les quatre vis de
fixation A fig. 142 et déposer le groupe
optique B ;
débrancher le connecteur électrique
et tourner la douille C fig. 143 dans le
sens inverse des aiguilles d'une montre;
extraire l'ampoule D de la douille et
la remplacer ;
remonter la nouvelle ampoule sur la
douille en s'assurant qu'elle est
correctement bloquée ;
remonter la douille C sur le
transparent en tournant dans le sens
horaire et rebrancher le connecteur
électrique ;
remonter correctement le groupe
optique B fig. 142 en vissant les quatre
vis de fixation A puis refermer le coffre.3ème FEU DE STOP
De type à LED. Elles se trouvent sur le
hayon. Pour les remplacer, s'adresser
au Réseau Après-vente Fiat.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
enlever le transparent A fig. 144 ;
remplacer l'ampoule B fig. 145 en la
séparant des contacts latéraux ;
141F0Y0635C142F0Y0032C
143F0Y0029C
144F0Y0030C
145F0Y0031C
147

monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts, puis remonter le
transparent A fig. 144.
ATTENTION
126)Avant de remplacer l'ampoule,
attendre le refroidissement des conduits
d'échappement : DANGER DE
BRÛLURES!
127)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies
de fonctionnement avec risques
d'incendie.
128)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.
129)Ne remplacer les ampoules que
lorsque le moteur est coupé et que
le véhicule se trouve dans une position qui
ne constitue pas un danger pour la
circulation et qui permet d'effectuer
l'opération en conditions de sécurité
(consulter le paragraphe « À l'arrêt »).
S'assurer en outre que le moteur est froid
pour éviter tout risque de brûlures.
ATTENTION
53)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec
les doigts, l'intensité de la lumière baisse et
la durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
54)Il est conseillé de faire remplacer les
lampes, si possible, auprès du Réseau
Après-vente Fiat. Le bon fonctionnement et
l'orientation correcte des feux extérieurs
sont essentiels pour une conduite en toute
sécurité et pour éviter les sanctions
prévues par la loi.
REMPLACEMENT
DES FUSIBLES
130) 131) 132) 133) 134) 135)55)
ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois
centrales logées dans le compartiment
moteur, sous la planche de bord et
dans le coffre à bagages.
CENTRALE
COMPARTIMENT
MOTEUR
Pour accéder aux fusibles, dévisser les
deux vis A fig. 146 et enlever le
couvercle B en agissant dans le sens
indiqué par la flèche.
146F0Y0071C
148
SITUATIONS D'URGENCE

ATTENTION Avant de déposer le
couvercle B fig. 146, appuyer et tourner
lentement dans le sens inverse des
aiguilles d'une montre les deux vis A (à
baïonnette) en utilisant le tournevis
plat fourni jusqu'à ce qu'elles se
débloquent, ce qui est indiqué par le
soulèvement de la tête des vis.
Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé
le couvercle B de la centrale des
fusibles.
La centrale fig. 147 se trouve à côté de
la batterie.
147F0Y0072C
149

CENTRALE DE LA PLANCHE DE BORD
La centrale est située sur le côté gauche de la planche de bord. Pour accéder aux fusibles, retirer le volet A fig. 148.
148F0Y0280C
150
