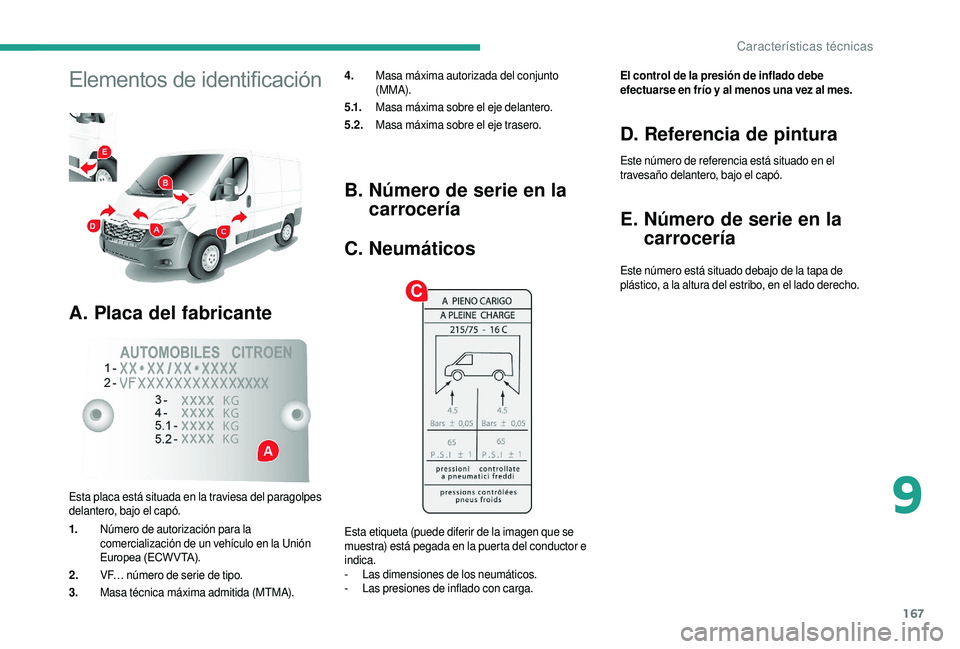

Elementos de identificación
A. Placa del fabricante
4. Masa máxima autorizada del conjunto
(MMA).
5 .1. Masa máxima sobre el eje delantero.
5.2. Masa máxima sobre el eje trasero.
Esta placa está situada en la traviesa del paragolpes
delantero, bajo el capó.
1. Número de autorización para la
comercialización de un vehículo en la Unión
Europea (ECW VTA).
2. VF… número de serie de tipo.
3. Masa técnica máxima admitida (MTMA).
B. Número de serie en la
carrocería
C. Neumáticos
Esta etiqueta (puede diferir de la imagen que se
muestra) está pegada en la puerta del conductor e
indica.
-

L
as dimensiones de los neumáticos.
-

L
as presiones de inflado con carga. El control de la presión de inflado debe
efectuarse en frío y
al menos una vez al mes.
D. Referencia de pintura
Este número de referencia está situado en el
travesaño delantero, bajo el capó.
E. Número de serie en la
carrocería
Este número está situado debajo de la tapa de
plástico, a la altura del estribo, en el lado derecho.
9
Características técnicas

168

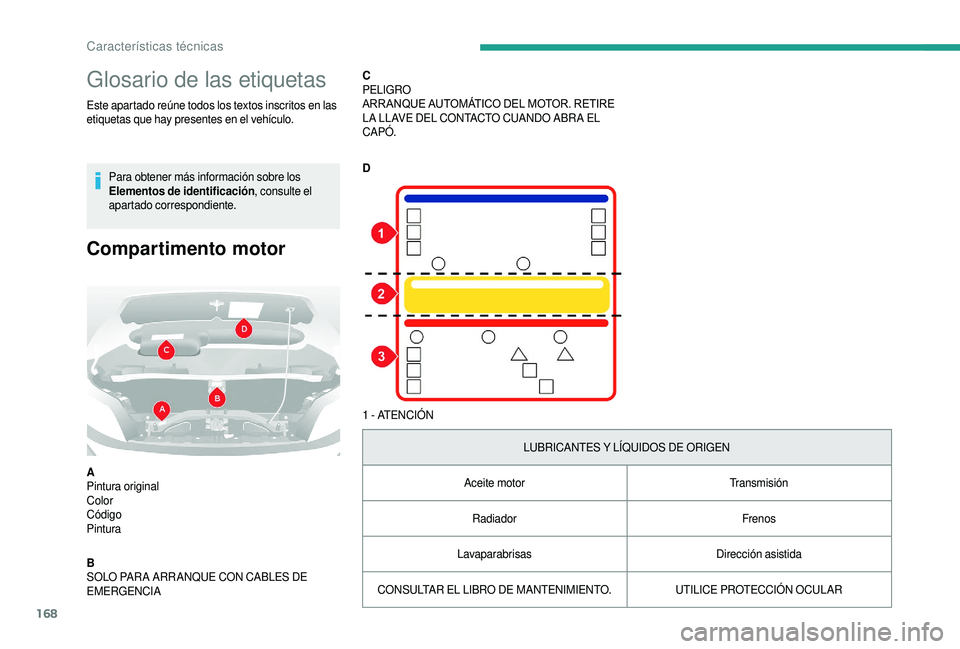

Glosario de las etiquetas
Este apartado reúne todos los textos inscritos en las
etiquetas que hay presentes en el vehículo.Para obtener más información sobre los
Elementos de identificación , consulte el
apartado correspondiente.
Compartimento motor
A
Pintura original
Color
Código
Pintura
B
SOLO PAR A ARR ANQUE CON CABLES DE
EMERGENCIA C
PELIGRO
ARR ANQUE AUTOMÁTICO DEL MOTOR. RETIRE
LA LLAVE DEL CONTACTO CUANDO ABR A EL
CAPÓ.
D
1 - ATENCIÓN
LUBRICANTES Y LÍQUIDOS DE ORIGEN
Aceite motor Transmisión
Radiador Frenos
Lavaparabrisas Dirección asistida
CONSULTAR EL LIBRO DE MANTENIMIENTO. UTILICE PROTECCIÓN OCULAR
Características técnicas

169
2 - SEGURIDAD
La utilización de piezas de recambio, líquidos
y lubricantes originales, así como el cumplimiento de
los planes de mantenimiento garantizan, con el paso
del tiempo, la fiabilidad y
la seguridad del vehículo.
3 - PELIGRO NO DEJAR AL ALCANCE DE LOS NIÑOS. NO ACERCARLO AL FUEGO. NO TOCAR.
NO RETIR AR EL TAPÓN CUANDO EL MOTOR ESTÁ CALIENTE. EXPLOSIÓN
LÍQUIDO CORROSIVO
PUEDE ACTIVARSE AUTOMÁTICAMENTE INCLUSO CON EL MOTOR PAR ADO GAS A ALTA PRESIÓN NO ABRIR.
ARR ANQUE AUTOMÁTICO DEL MOTOR. RETIRE LA LLAVE DEL CONTACTO CUANDO ABR A EL CAPÓ. ALTA TENSIÓN
9
Características técnicas

170

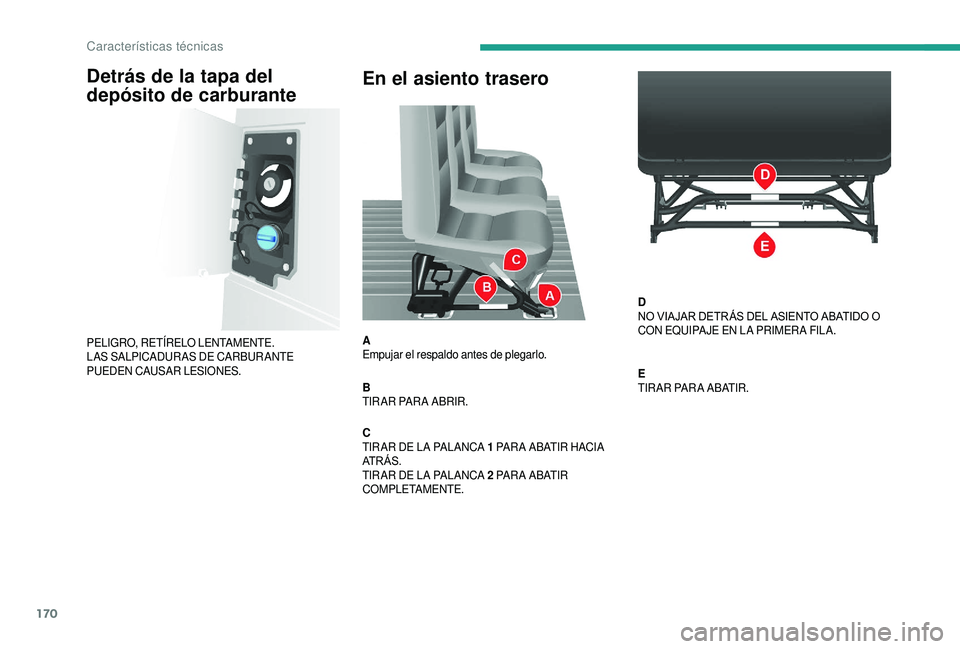

En el asiento trasero
A
Empujar el respaldo antes de plegarlo.
B
TIR AR PAR A ABRIR.
C
TIR AR DE LA PALANCA 1

PAR A ABATIR HACIA
ATRÁS.
TIR AR DE LA PALANCA 2


PA R A A B AT I R
COMPLETAMENTE. D
NO VIAJAR DETR ÁS DEL ASIENTO ABATIDO O
CON EQUIPAJE EN LA PRIMER A FILA.
E
TIR AR PAR A ABATIR.
Detrás de la tapa del
depósito de carburante
PELIGRO, RETÍRELO LENTAMENTE.
LAS SALPICADUR AS DE CARBUR ANTE
PUEDEN CAUSAR LESIONES.
Características técnicas

171

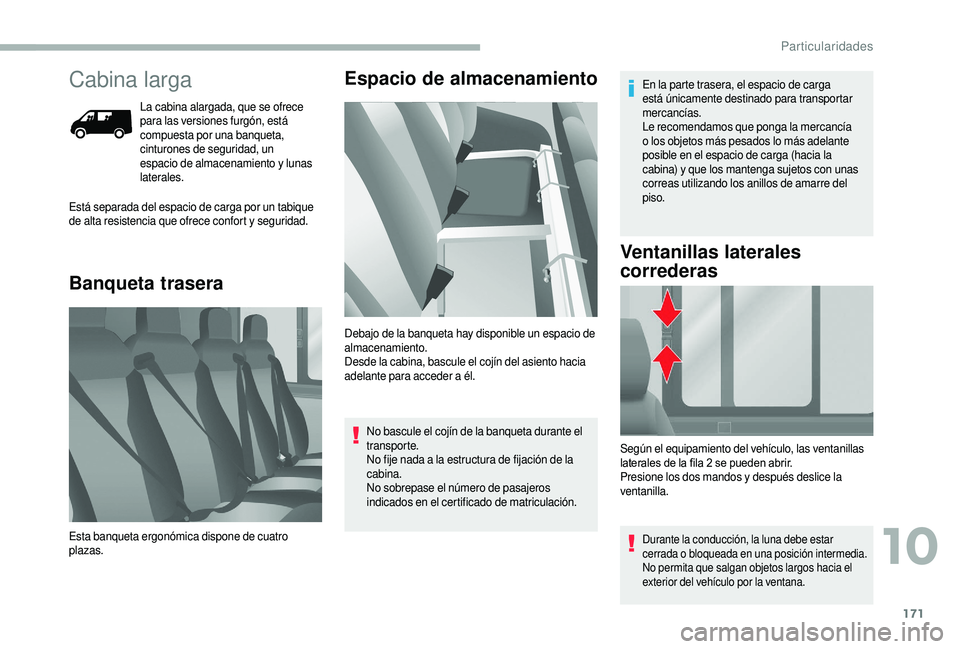

Cabina larga
La cabina alargada, que se ofrece
para las versiones furgón, está
compuesta por una banqueta,
cinturones de seguridad, un
espacio de almacenamiento y

lunas
laterales.
Banqueta trasera Espacio de almacenamiento
Está separada del espacio de carga por un tabique
de alta resistencia que ofrece confort y
seguridad.
Esta banqueta ergonómica dispone de cuatro
plazas. Debajo de la banqueta hay disponible un espacio de
almacenamiento.
Desde la cabina, bascule el cojín del asiento hacia
adelante para acceder a
él.
No bascule el cojín de la banqueta durante el
transporte.
No fije nada a
la estructura de fijación de la
cabina.
No sobrepase el número de pasajeros
indicados en el certificado de matriculación. En la parte trasera, el espacio de carga
está únicamente destinado para transportar
mercancías.
Le recomendamos que ponga la mercancía
o


los objetos más pesados lo más adelante
posible en el espacio de carga (hacia la
cabina) y que los mantenga sujetos con unas
correas utilizando los anillos de amarre del
piso.
Según el equipamiento del vehículo, las ventanillas
laterales de la fila 2
se pueden abrir.
Presione los dos mandos y
después deslice la
ventanilla.
Durante la conducción, la luna debe estar
cerrada o bloqueada en una posición intermedia.
No permita que salgan objetos largos hacia el
exterior del vehículo por la ventana.
Ventanillas laterales
correderas
10
Particularidades

172

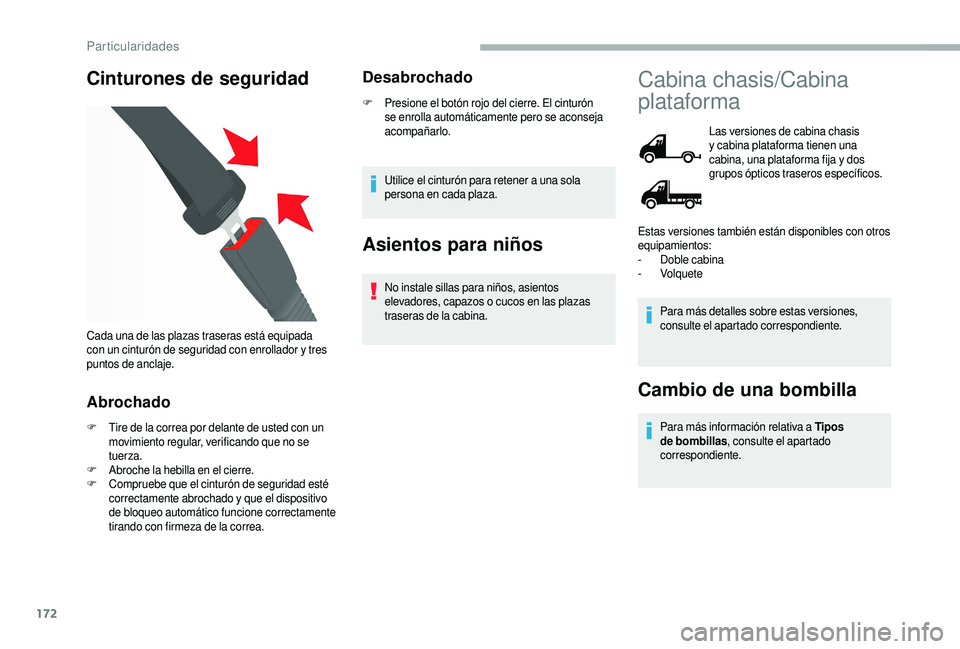

Cinturones de seguridad
Abrochado
F Tire de la correa por delante de usted con un movimiento regular, verificando que no se
tuerza.
F
A

broche la hebilla en el cierre.
F
C

ompruebe que el cinturón de seguridad esté
correctamente abrochado y
que el dispositivo
de bloqueo automático funcione correctamente
tirando con firmeza de la correa.
Desabrochado
F Presione el botón rojo del cierre. El cinturón se enrolla automáticamente pero se aconseja
acompañarlo.
Utilice el cinturón para retener a
una sola
persona en cada plaza.
Asientos para niños
No instale sillas para niños, asientos
elevadores, capazos o cucos en las plazas
traseras de la cabina.
Cada una de las plazas traseras está equipada
con un cinturón de seguridad con enrollador y

tres
puntos de anclaje.
Cabina chasis/Cabina
plataforma
Las versiones de cabina chasis
y cabina plataforma tienen una
cabina, una plataforma fija y


dos
grupos ópticos traseros específicos.
Para más detalles sobre estas versiones,
consulte el apartado correspondiente.
Cambio de una bombilla
Para más información relativa a Tipos
d e bombillas , consulte el apartado
correspondiente.
Estas versiones también están disponibles con otros
equipamientos:
-
D

oble cabina
-


Volquete
Particularidades

173

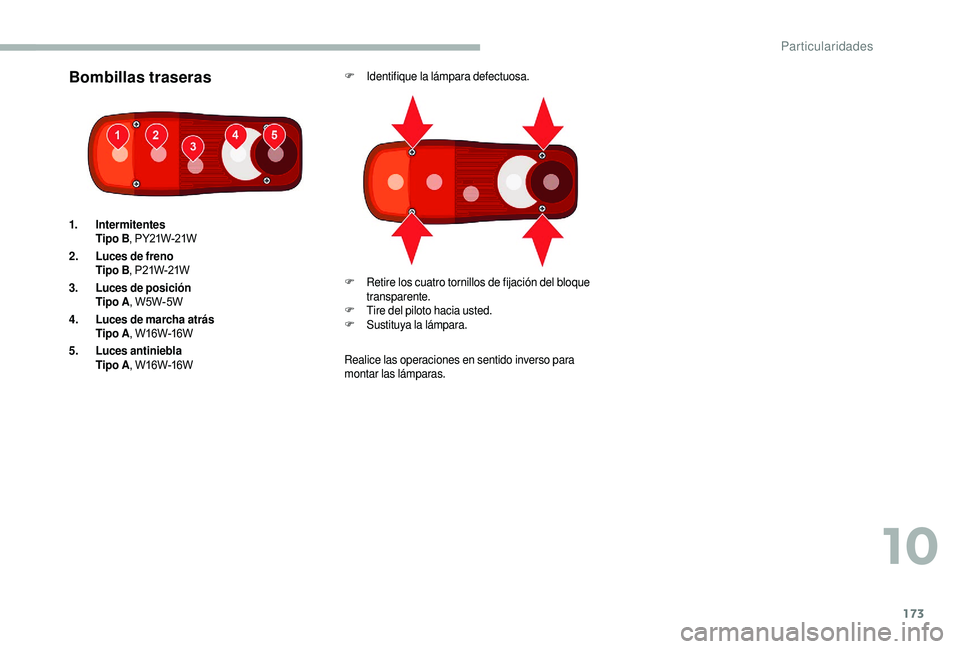

Bombillas traserasF Identifique la lámpara defectuosa.
Realice las operaciones en sentido inverso para
montar las lámparas.
1.
Intermitentes
Tipo B , PY21W-21W
2. Luces de freno
Tipo B , P21W-21W
3. Luces de posición
Tipo A , W5W-5W
4. Luces de marcha atrás
Tipo A , W16W-16W
5. Luces antiniebla
Tipo A , W16W-16W F
R

etire los cuatro tornillos de fijación del bloque
transparente.
F
T

ire del piloto hacia usted.
F
S

ustituya la lámpara.
10
Particularidades

174
L1L2L2S L3L4
L Longitud total 49085358 57085943 6308
A Distancia entre ejes 300034503800 4035 4035
B Voladizo delantero 948
C Voladizo trasero 9601325
D Anchura (con/sin retrovisores) 2508/2050
- Ancho carrocería 2207
- Ancho máximo permitido de carrocería 2350
E Anchura vía delantera 1810
- Anchura vía trasera 179 0
- Anchura vía trasera aumentada 1980
F Altura total 2254
- Altura máxima permitida de carrocería 3500

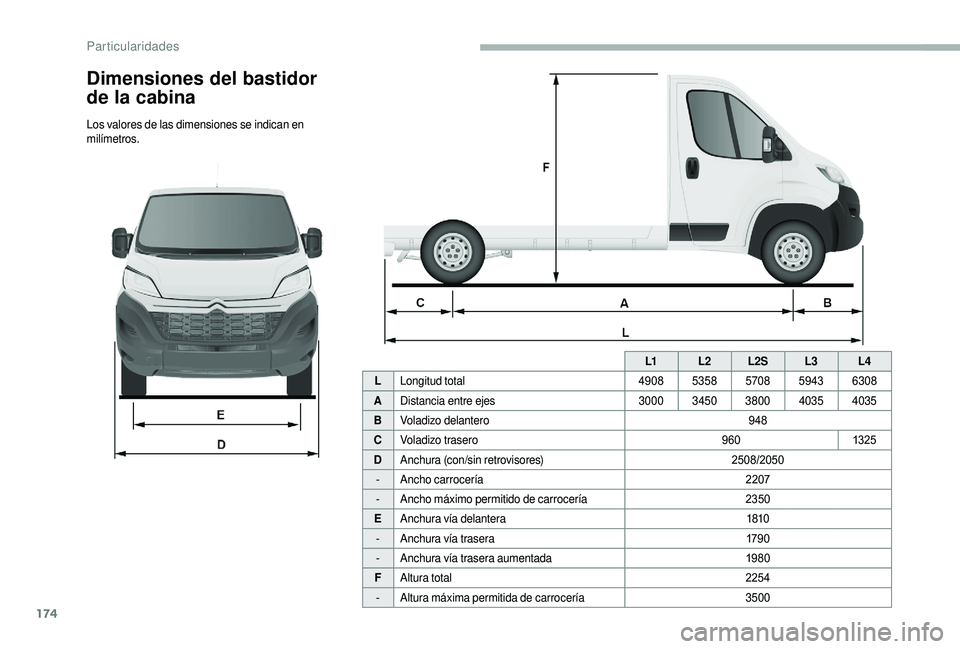

Dimensiones del bastidor
de la cabina
Los valores de las dimensiones se indican en
milímetros.
Particularidades
