Con llantas de acero :
Con llantas de aleación :
Para más información relativa a
los elementos
de identificación , entre ellos la etiqueta
de presión de los neumáticos, consulte el
apartado correspondiente.
F
E

nganche el soporte I en la parte externa.
F
A

tornille la empuñadura H para unir el soporte
y
la llanta de acero.
F
C

oloque el apoyo J en el soporte I.
F
A

priete la empuñadura H .
F
A

priete los tres tornillos de fijación K del soporte
I en la llanta de aleación. F
I

nstale el cabezal alargado A, la llave de
desmontaje de ruedas D y
la barra B en el
tornillo de sujeción.
F
G

ire el conjunto en el sentido de las agujas
del reloj para enrollar por completo el cable
y
levantar la rueda de repuesto bajo el vehículo.
F
C

ompruebe que la rueda está correctamente
colocada horizontalmente respecto al suelo del
vehículo y
que el gancho del sistema de torno se
puede ver.
F
G

uarde las herramientas y

el embellecedor
(según versión).Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N

o los limpie con un paño seco
o
abrasivo, ni con productos
detergentes o


disolventes.
F
U

tilice una esponja, agua y jabón o un
producto con pH neutro.
F
S

i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las luces ni
hacia su contorno de manera prolongada.
De este modo, evitará que se deterioren el
barniz protector y
la junta de estanqueidad.
El cambio de las lámparas debe efectuarse
con el contacto quitado cuando los faros
lleven apagados unos minutos (riesgo de
quemaduras graves).
F
N

o toque la lámpara directamente con los
dedos: utilice paños que no desprendan
pelusa.
Es esencial utilizar únicamente lámparas de
tipo antiultravioleta (UV), de forma que no se
dañen los faros.
Sustituya siempre una lámpara defectuosa por
una lámpara nueva con la misma referencia
y
las mismas características.
8
En caso de avería

144
Con determinadas condiciones meteorológicas
(bajas temperaturas, humedad), es normal
la aparición de vaho en la cara interior del
cristal de los faros y de las luces traseras,
que desaparece unos minutos después de
encender las luces.

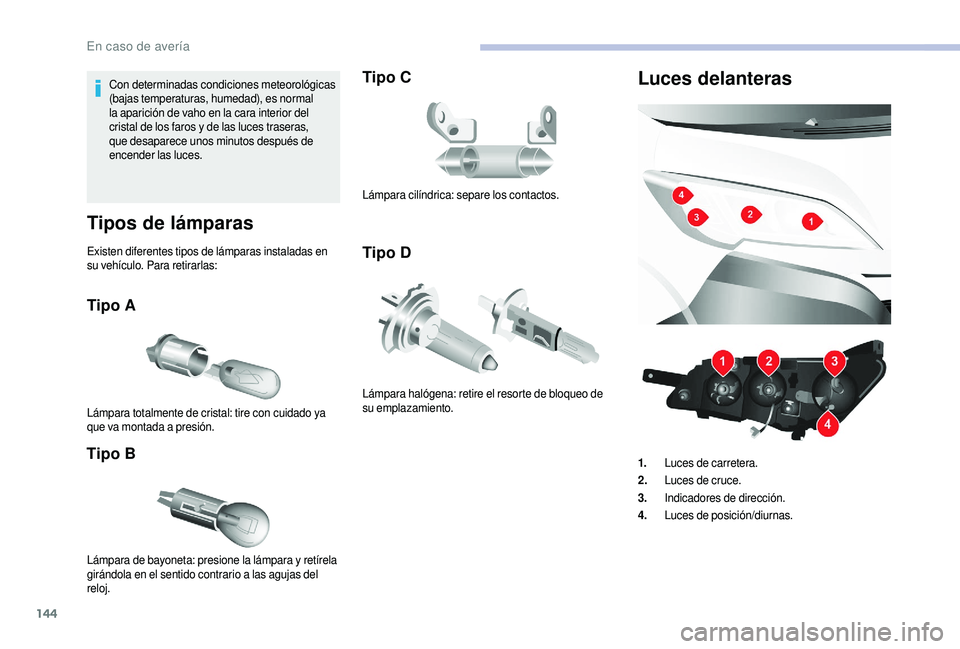

Tipos de lámparas
Existen diferentes tipos de lámparas instaladas en
su vehículo. Para retirarlas:
Tipo A
Tipo B
Lámpara totalmente de cristal: tire con cuidado ya
que va montada a presión.
Tipo C
Tipo D
Lámpara de bayoneta: presione la lámpara y retírela
girándola en el sentido contrario a las agujas del
reloj. Lámpara cilíndrica: separe los contactos.
Lámpara halógena: retire el resorte de bloqueo de
su emplazamiento.
Luces delanteras
1.
Luces de carretera.
2. Luces de cruce.
3. Indicadores de dirección.
4. Luces de posición/diurnas.
En caso de avería

145
En caso necesario, desmonte el bloque óptico:
F Según el país de comercialización, desmonte
la espuma de protección gran frío deslizándola
lateralmente hacia el exterior.
F
D

esconecte el conector eléctrico retirando su
anilla de bloqueo.
F
R

etire los dos tornillos de fijación del bloque
óptico.
F
D

esplace el bloque óptico hacia el centro del
vehículo para sacarlo de las guías.
Luces de carretera
Tipo D , H7-55 W
F Q uite la tapa tirando de la lengüeta de goma.
F
D

esconecte el conector eléctrico.
F
S

aque el resorte de bloqueo presionando en la
pinza central.
F
S

ustituya la lámpara teniendo sumo cuidado en
que la parte metálica corresponda con la ranura
presente en el piloto.
Luces de cruce
Tipo D , H7-55 W
F Q uite la tapa tirando de la lengüeta de goma.
F
D

esconecte el conector eléctrico.
F
S

aque el resorte de bloqueo presionando en la
pinza central.
F
S

ustituya la lámpara teniendo sumo cuidado en
que la parte metálica corresponda con la ranura
presente en el piloto.
Indicadores de dirección
Tipo A, W Y21W – 21W
F Q uite la tapa tirando de la lengüeta de goma.
F
G

ire el portalámparas un cuarto de vuelta, en el
sentido contrario a
las agujas de un reloj.
F
S

ustituya la lámpara.
F
A

bra el compartimento motor y

fije bien la varilla
de sujeción del capó.
F
P

ara acceder a


las lámparas y


bombillas, pase la
mano por detrás del bloque óptico. Tipo A
, W21/5W – 21W y 5W
F
Q
uite la tapa tirando de la lengüeta de goma.
F
G
ire el portalámparas un cuarto de vuelta hacia
la izquierda.
F
S
ustituya la bombilla.
Luces de posición/diurnas
Luces diurnas de LED
Estas luces de diodos electroluminiscentes (LED)
sir ven al mismo tiempo como luces diurnas y luces
de posición.
Si su vehículo está equipado con luces diurnas de
LED, póngase en contacto con la red CITROËN.
8
En caso de avería

146
Repetidores laterales de
indicadores de dirección
Tipo A, W16WF – 16W
F
M
ueva el espejo del retrovisor para acceder a los
tornillos.
F
Sa

que los dos tornillos de fijación.
F
T

ire del portalámparas para sacarlo de los
tetones.
F
S

aque la bombilla y

sustitúyala.

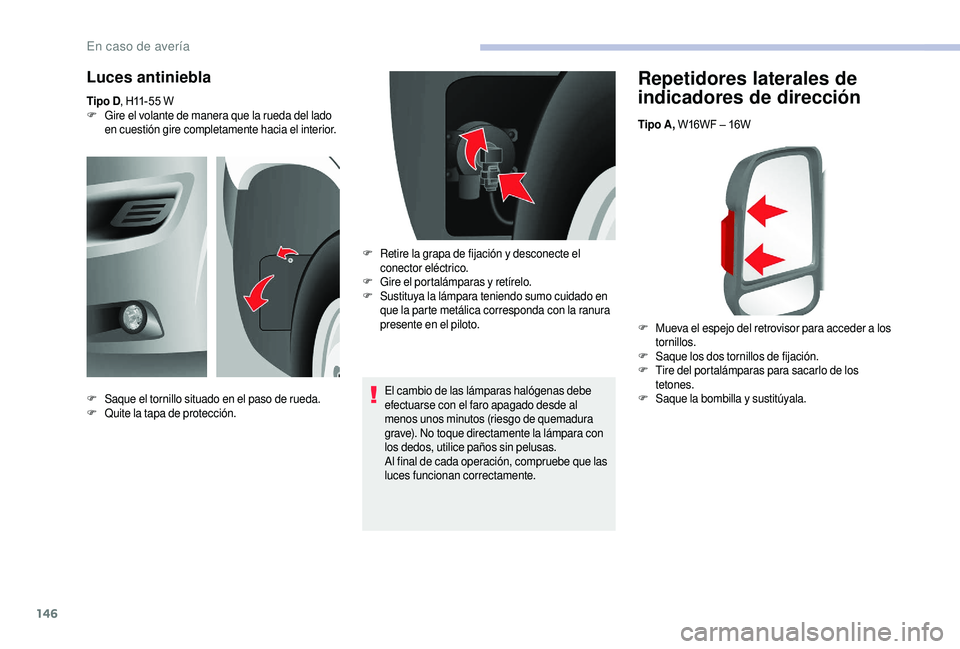

Luces antiniebla
Tipo D, H11-55 W
F G ire el volante de manera que la rueda del lado
en cuestión gire completamente hacia el interior.
El cambio de las lámparas halógenas debe
efectuarse con el faro apagado desde al
menos unos minutos (riesgo de quemadura
grave). No toque directamente la lámpara con
los dedos, utilice paños sin pelusas.
Al final de cada operación, compruebe que las
luces funcionan correctamente.
F
S

aque el tornillo situado en el paso de rueda.
F
Q

uite la tapa de protección. F
R

etire la grapa de fijación y

desconecte el
conector eléctrico.
F
G

ire el portalámparas y

retírelo.
F
S

ustituya la lámpara teniendo sumo cuidado en
que la parte metálica corresponda con la ranura
presente en el piloto.
En caso de avería

147
Tipo C, 12 V10 W – 10 W
Luces de posición laterales
Tipo A, W5W-5W
Luces de techo
F Si su vehículo va equipado con estas luces
(dimensión L4), saque los dos tornillos de
fijación.
F
T

ire del portalámparas para sacarlo de los
tetones.
F
S

aque la bombilla y

sustitúyala. Delanteras/traseras
F P ulse en los puntos indicados por las flechas,
y a
continuación saque la luz de techo.
F
A

bra la tapa de protección.
F
S

ustituya la bombilla separando los dos
contactos.
F
A

segúrese de que las bombillas nuevas quedan
bien sujetas entre los dos contactos.
F
C

ierre la tapa de protección.
F
F

ije la luz de techo en su alojamiento
y
asegúrese de que queda bien sujeta.

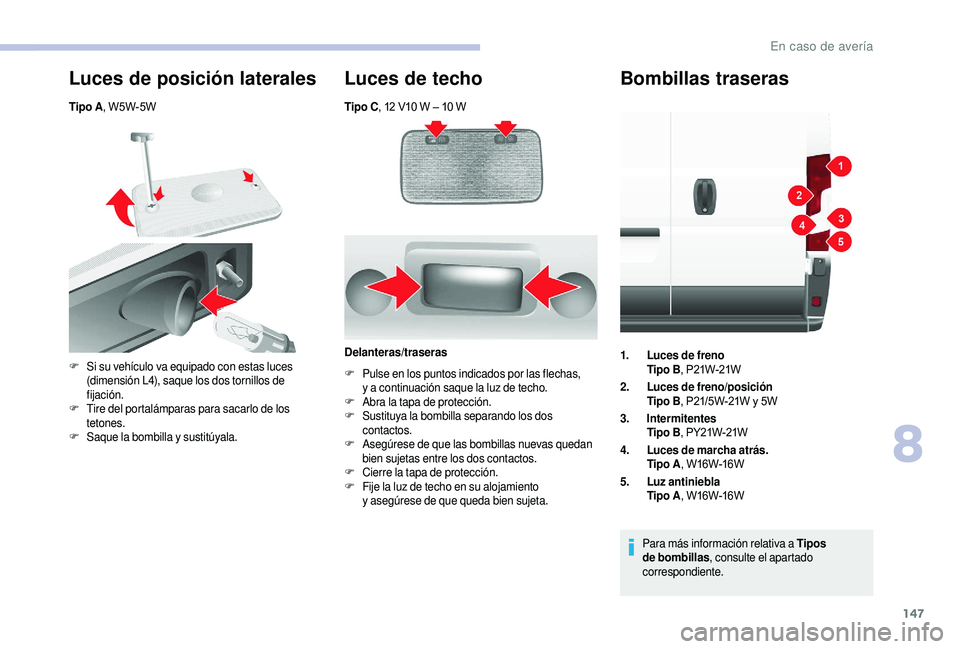

Bombillas traseras
1.Luces de freno
Tipo B , P21W-21W
2. Luces de freno/posición
Tipo B , P21/5W-21W y
5W
3. Intermitentes Tipo B , PY21W-21W
4. Luces de marcha atrás.
Tipo A , W16W-16W
5. Luz antiniebla
Tipo A , W16W-16W
Para más información relativa a
Tipos
de bombillas , consulte el apartado
correspondiente.
8
En caso de avería

148

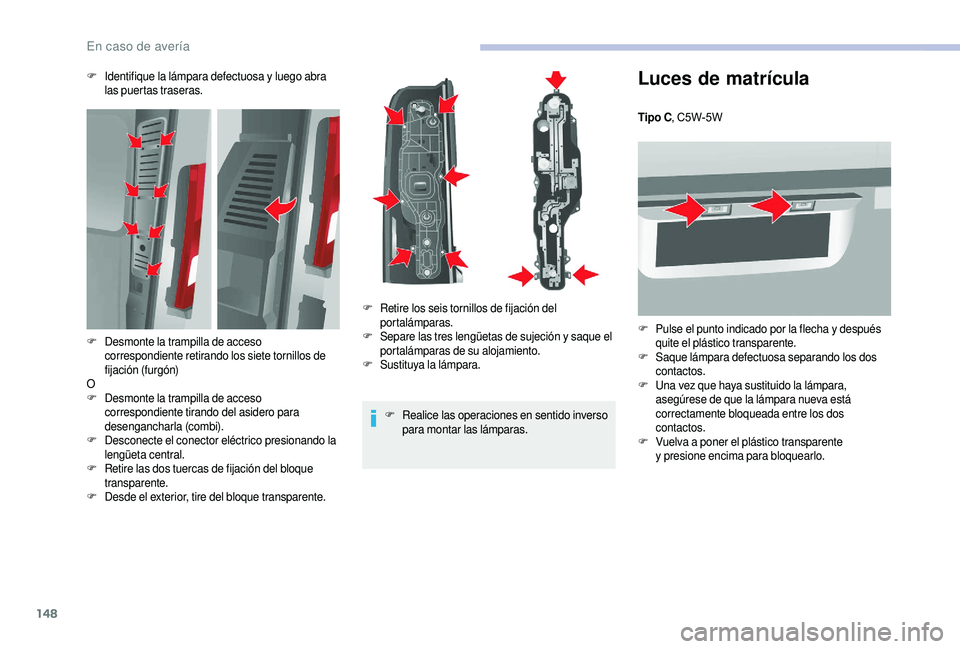

Luces de matrícula
Tipo C, C5W-5W
F
P
ulse el punto indicado por la flecha y después
quite el plástico transparente.
F
Sa

que lámpara defectuosa separando los dos
contactos.
F
U

na vez que haya sustituido la lámpara,
asegúrese de que la lámpara nueva está
correctamente bloqueada entre los dos
contactos.
F
V

uelva a poner el plástico transparente
y


presione encima para bloquearlo.
F
I

dentifique la lámpara defectuosa y

luego abra
las puertas traseras.
F
R

ealice las operaciones en sentido inverso
para montar las lámparas.
F
D

esmonte la trampilla de acceso
correspondiente retirando los siete tornillos de
fijación (furgón)
O
F
D

esmonte la trampilla de acceso
correspondiente tirando del asidero para
desengancharla (combi).
F
D

esconecte el conector eléctrico presionando la
lengüeta central.
F
R

etire las dos tuercas de fijación del bloque
transparente.
F
D

esde el exterior, tire del bloque transparente. F
R

etire los seis tornillos de fijación del
portalámparas.
F
S

epare las tres lengüetas de sujeción y

saque el
portalámparas de su alojamiento.
F
S

ustituya la lámpara.
En caso de avería

149
Tercera luz de freno
Tipo A, W5W-5W (x4)
F
R
etire los dos tornillos de fijación de la luz.
F
R

etire el piloto tirando de él.
F
R

etire el portalámparas pinzando las dos
lengüetas hacia el interior.
F
Q

uite la lámpara defectuosa tirando desde
arriba.
F
S

ustituya la lámpara.

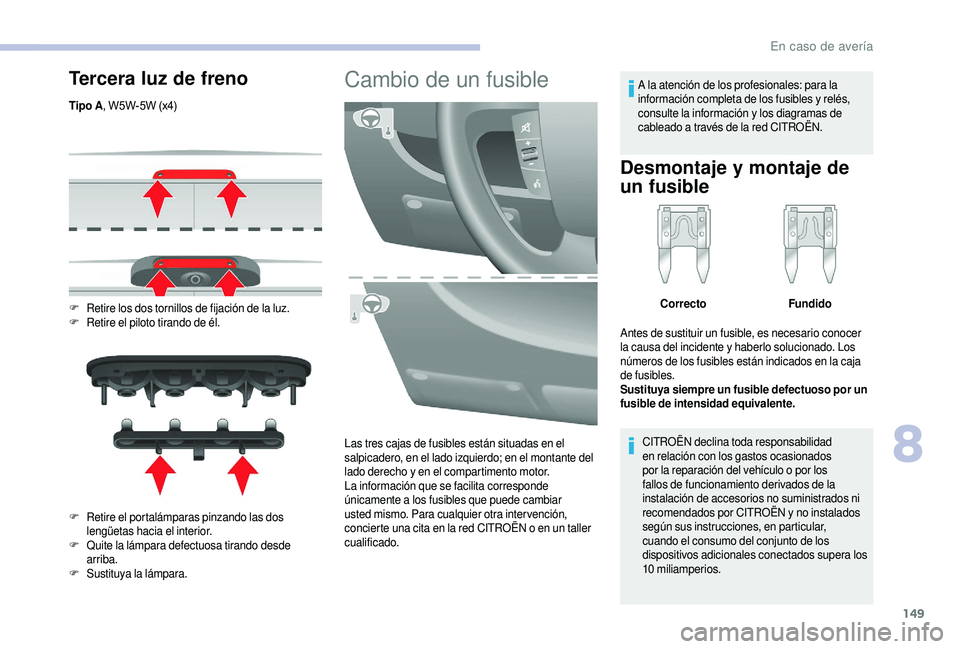

Cambio de un fusible
Las tres cajas de fusibles están situadas en el
salpicadero, en el lado izquierdo; en el montante del
lado derecho y en el compartimento motor.
La información que se facilita corresponde
únicamente a


los fusibles que puede cambiar
usted mismo. Para cualquier otra intervención,
concierte una cita en la red CITROËN o
en un taller
cualificado. A la atención de los profesionales: para la
información completa de los fusibles y
relés,
consulte la información y los diagramas de
cableado a través de la red CITROËN.
Desmontaje y montaje de
u n fusible
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o
por los
fallos de funcionamiento derivados de la
instalación de accesorios no suministrados ni
recomendados por CITROËN y


no instalados
según sus instrucciones, en particular,
cuando el consumo del conjunto de los
dispositivos adicionales conectados supera los
10


miliamperios.Correcto
Fundido
Antes de sustituir un fusible, es necesario conocer
la causa del incidente y

haberlo solucionado. Los
números de los fusibles están indicados en la caja
de fusibles.
Sustituya siempre un fusible defectuoso por un
fusible de intensidad equivalente.
8
En caso de avería

150

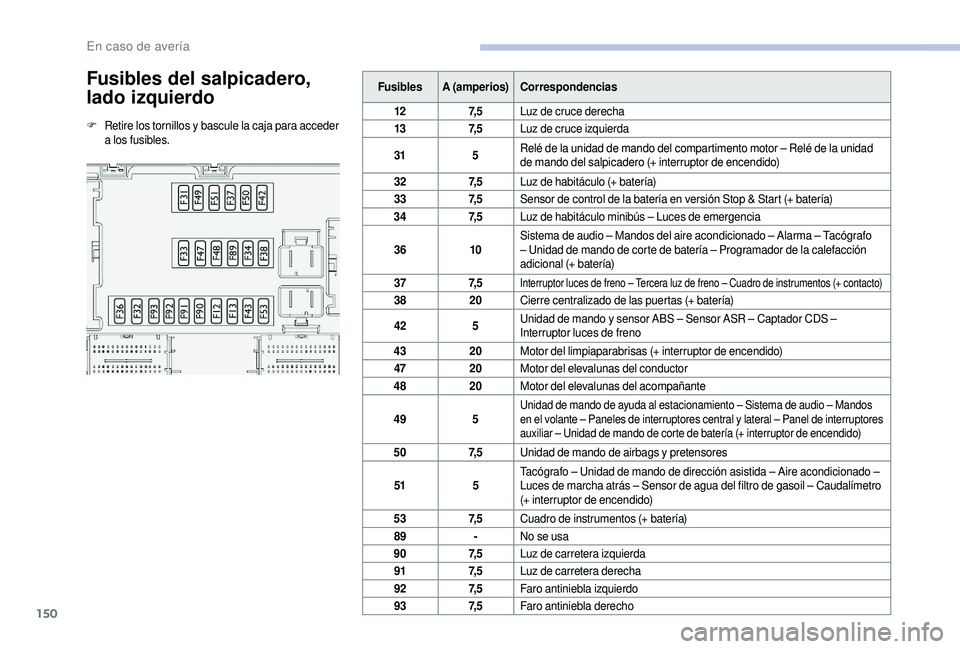

Fusibles del salpicadero,
lado izquierdo
F Retire los tornillos y bascule la caja para acceder
a los fusibles. Fusibles
A (amperios) Correspondencias
12 7, 5Luz de cruce derecha
13 7, 5Luz de cruce izquierda
31 5Relé de la unidad de mando del compartimento motor – Relé de la unidad
de mando del salpicadero (+ interruptor de encendido)
32 7, 5Luz de habitáculo (+ batería)
33 7, 5Sensor de control de la batería en versión Stop & Start (+ batería)
34 7, 5Luz de habitáculo minibús – Luces de emergencia
36 10Sistema de audio – Mandos del aire acondicionado – Alarma – Tacógrafo
– Unidad de mando de corte de batería – Programador de la calefacción
adicional (+ batería)
37 7, 5
Interruptor luces de freno – Tercera luz de freno – Cuadro de instrumentos (+ contacto)
38 20Cierre centralizado de las puertas (+ batería)
42 5Unidad de mando y
sensor ABS – Sensor ASR – Captador CDS –
Interruptor luces de freno
43 20Motor del limpiaparabrisas (+ interruptor de encendido)
47 20Motor del elevalunas del conductor
48 20Motor del elevalunas del acompañante
49 5
Unidad de mando de ayuda al estacionamiento – Sistema de audio – Mandos
en el volante – Paneles de interruptores central y
lateral – Panel de interruptores
auxiliar – Unidad de mando de corte de batería (+ interruptor de encendido)
50 7, 5Unidad de mando de airbags y pretensores
51 5Tacógrafo – Unidad de mando de dirección asistida – Aire acondicionado –
Luces de marcha atrás – Sensor de agua del filtro de gasoil – Caudalímetro
(+ interruptor de encendido)
53 7, 5Cuadro de instrumentos (+ batería)
89 -No se usa
90 7, 5Luz de carretera izquierda
91 7, 5Luz de carretera derecha
92 7, 5Faro antiniebla izquierdo
93 7, 5Faro antiniebla derecho
En caso de avería
