2019 CITROEN C3 AIRCROSS Notices Demploi (in French)

183
Après remplissage
F Effectuez les opérations en sens inverse.Important : en cas d'appoint après
une panne d'AdBlue, vous devez
impérativement patienter environ
5
minutes avant de remettre le contact,
sans ouvrir la por te conducteur, ni
déverrouiller le véhicule, ni introduire
la clé dans le contacteur, ni introduire
la clé du système "Accès et Démarrage
Mains Libres" dans l'habitacle .
Mettez le contact, puis, après un délai de
10
secondes, démarrez le moteur.
7
Informations pratiques

184
Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Si le moteur ne démarre pas du premier coup,
n'insistez pas et recommencez la procédure.Pour plus d'informations sur
le Détrompeur de carburant
(Diesel) , reportez-vous à la rubrique
correspondante.
Moteurs BlueHDi
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
Autres moteurs HDi
(sauf version BlueHDi)
F

R
emplissez le réser voir de carburant avec
au moins cinq
litres de gazole. F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F
A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15

secondes, puis recommencez).
F
S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F
R
emettez en place le cache de style et
clippez-le.
F
R
efermez le capot moteur.
Kit de dépannage
provisoire de
pneumatique
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet une
réparation temporaire
du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Seule la prise 12 V placée à l'avant
du véhicule permet le branchement du
compresseur pour la durée nécessaire
à la réparation ou au gonflage du
pneumatique du véhicule.
Les autres prises 12 V du véhicule ne
sont pas adaptées à l'utilisation du
compresseur.
Détection de sous-gonflage
Après réparation du pneumatique,
le témoin restera allumé tant que la
réinitialisation du système n'aura pas été
effectuée.
Pour plus d'informations sur la Détection
de sous-gonflage , reportez-vous à la
rubrique correspondante.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
En cas de panne

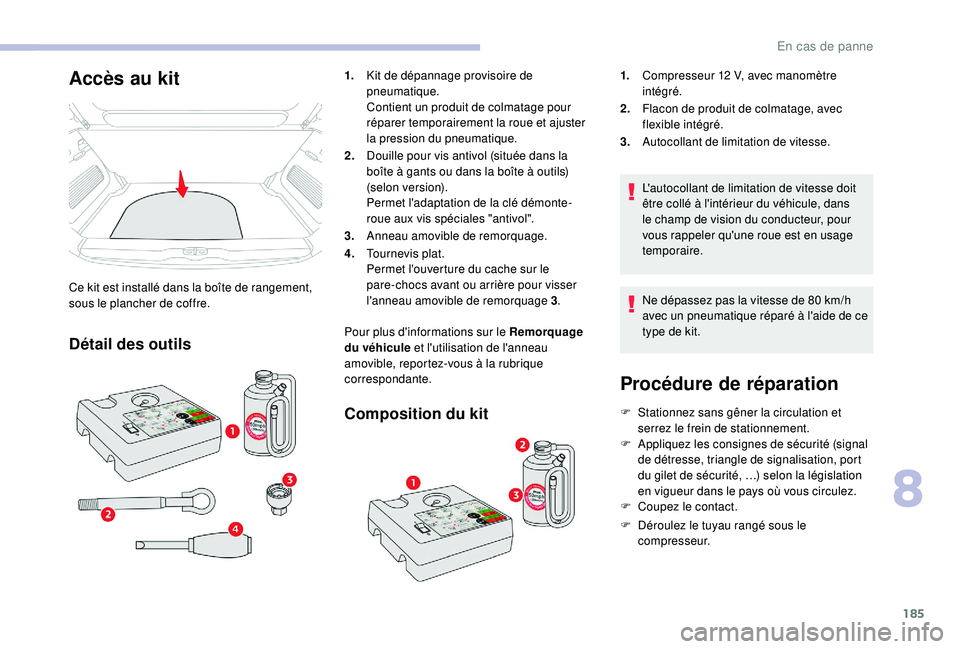

185
Procédure de réparation
F Stationnez sans gêner la circulation et serrez le frein de stationnement.
F

A
ppliquez les consignes de sécurité (signal
de détresse, triangle de signalisation, port
du gilet de sécurité, …) selon la législation
en vigueur dans le pays où vous circulez.
F

C
oupez le contact.
F

D
éroulez le tuyau rangé sous le
compresseur.
Accès au kit
Ce kit est installé dans la boîte de rangement,
sous le plancher de coffre.
Détail des outils
1. Kit de dépannage provisoire de
pneumatique.
Contient un produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique.
2. Douille pour vis antivol (située dans la
boîte à gants ou dans la boîte à outils)
(selon version).
Permet l'adaptation de la clé démonte-
roue aux vis spéciales "antivol".
3. Anneau amovible de remorquage.
4. Tournevis plat.
Permet l'ouverture du cache sur le
pare-chocs avant ou arrière pour visser
l'anneau amovible de remorquage 3 .
Pour plus d'informations sur le Remorquage
du véhicule et l'utilisation de l'anneau
amovible, reportez-vous à la rubrique
correspondante.
Composition du kit
1. Compresseur 12 V, avec manomètre
intégré.
2. Flacon de produit de colmatage, avec
flexible intégré.
3. Autocollant de limitation de vitesse.
L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
le champ de vision du conducteur, pour
vous rappeler qu'une roue est en usage
temporaire.
Ne dépassez pas la vitesse de 80 km/h
avec un pneumatique réparé à l'aide de ce
type de kit.
8
En cas de panne

186
Evitez d'enlever tout corps étranger ayant
pénétré dans le pneumatique.F

V
érifiez que l'interrupteur du compresseur
est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
F

R
etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur. F

R
etirez le bouchon de la valve du
pneumatique à réparer, et conser vez-le
dans un endroit propre.
F R accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement. L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
le champ de vision du conducteur, pour
vous rappeler qu'une roue est en usage
temporaire.
F
C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

C
ollez l'autocollant de
limitation de vitesse. La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
En cas de panne

187
F Mettez le contact.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser
le compresseur, sans injection de
produit, pour contrôler ou gonfler
occasionnellement vos pneumatiques.
F

R
etirez le bouchon de la valve du
pneumatique, et conser vez-le dans un
endroit propre.
F

D
éroulez le tuyau rangé sous le
compresseur.
F

V
issez le tuyau sur la valve et serrez
fermement.
F

M

ettez en marche le compresseur en
basculant l'interrupteur sur la position " I"
jusqu'à ce que la pression du pneumatique
atteigne 2,0 bars. Le produit de colmatage
est injecté sous pression dans le
pneumatique

; ne débranchez pas le tuyau
de la valve pendant cette opération (risque
d'éclaboussures).
Si au bout d'environ 7 minutes, vous ne
par venez pas à atteindre la pression de
2

bars, c'est que le pneumatique n'est pas
réparable

; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage
de votre véhicule.
F

B

asculez l'interrupteur sur la position " O".
F

D

ébranchez la prise électrique du
compresseur de la prise 12 V du véhicule.
F

R

eplacez le bouchon sur la valve.
F

R

etirez le kit. F

R

etirez puis rangez le flacon de produit de
colmatage.
Faites attention, le produit de colmatage
est nocif en cas d'ingestion et irritant pour
les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau CITROËN ou à un organisme
chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau CITROËN ou dans un atelier
qualifié. Ne dépassez pas la vitesse de 80 km/h
avec un pneumatique réparé à l'aide de ce
type de kit.
F

R

oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre 20
et 60 km/h), afin de colmater la crevaison.
F

A

rrêtez-vous pour vérifier la réparation et
contrôlez la pression à l'aide du kit.
8
En cas de panne

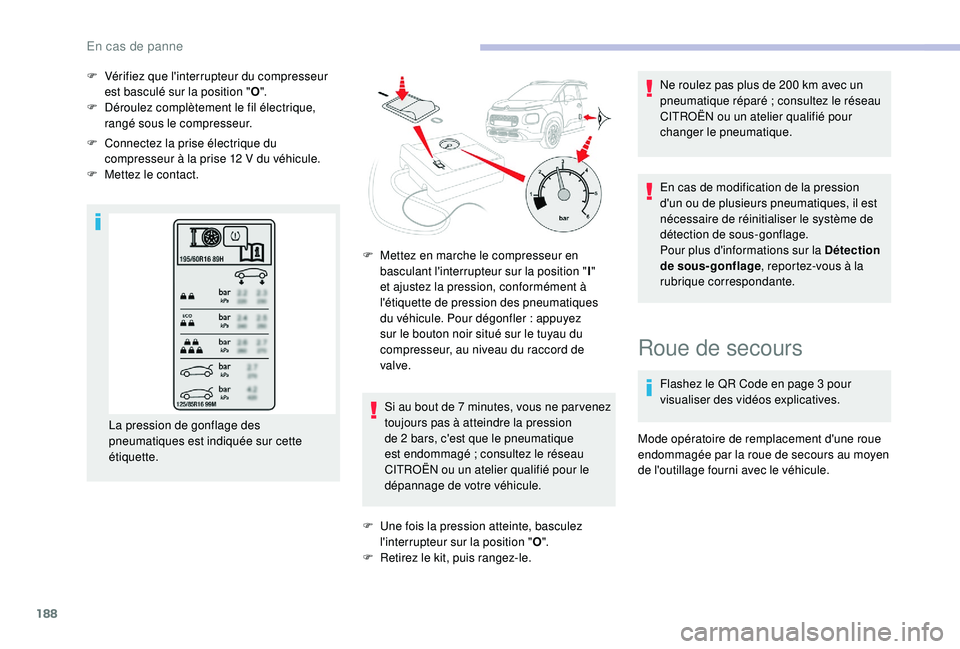

188
F Vérifiez que l'interrupteur du compresseur est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F

Me
ttez le contact.
La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette. F

M
ettez en marche le compresseur en
basculant l'interrupteur sur la position " I"
et ajustez la pression, conformément à
l'étiquette de pression des pneumatiques
du véhicule. Pour dégonfler
: appuyez
sur le bouton noir situé sur le tuyau du
compresseur, au niveau du raccord de
valve.
Si au bout de 7 minutes, vous ne par venez
toujours pas à atteindre la pression
de 2 bars, c'est que le pneumatique
est endommagé
; consultez le réseau
CITROËN ou un atelier qualifié pour le
dépannage de votre véhicule.
F

U
ne fois la pression atteinte, basculez
l'interrupteur sur la position " O".
F

R
etirez le kit, puis rangez-le.Ne roulez pas plus de 200 km avec un
pneumatique réparé
; consultez le réseau
CITROËN ou un atelier qualifié pour
changer le pneumatique.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques, il est
nécessaire de réinitialiser le système de
détection de sous-gonflage.
Pour plus d'informations sur la Détection
de sous-gonflage , reportez-vous à la
rubrique correspondante.
Roue de secours
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Mode opératoire de remplacement d'une roue
endommagée par la roue de secours au moyen
de l'outillage fourni avec le véhicule.
En cas de panne

189
Détail des outils
1.Clé démonte-roue.
Permet la dépose des vis de fixation de
la roue.
2. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.
3. Démonte cache-vis de roue.
Permet la dépose du cache-vis central sur
les roues aluminium.
4. Anneau amovible de remorquage.
5. Douille pour vis antivol (située dans la
boîte à gants ou dans la boîte à outils)
(selon pays de commercialisation).
Permet l'adaptation de la clé démonte-
roue aux vis spéciales "antivol". 6.
Tournevis plat.
Permet l'ouverture du cache sur le
pare-chocs avant ou arrière pour visser
l'anneau amovible de remorquage 4 .
Pour plus d'informations sur le Remorquage ,
reportez-vous à la rubrique correspondante.
Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
N'utilisez pas un autre cric que celui fourni
avec ce véhicule.
Si le véhicule n'est pas équipé de son cric
d'origine, contactez le réseau CITROËN
ou un atelier qualifié, afin de vous procurer
celui prévu par le constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
Accès aux outils
Les outils sont installés dans le coffre. Selon
version, ils sont rangés sous le plancher ou
derrière la grille amovible du compartiment
droit.
Pour y accéder
:
F

o
uvrez le coffre,
F

p
uis, selon version, soulevez le plancher
par la poignée, retirez-le et retirez le tapis,
F

o
u, ouvrez la grille amovible à droite en
tirant par le haut.
8
En cas de panne

190
Accès à la roue de secours
Retrait de la roue
La roue de secours est installée dans le coffre,
sous le plancher.
F
D
éclippez et sortez la boîte de rangement
des outils ou retirez le cache polystyrène
(selon version).
F

D
évissez l'écrou central. F

R
etirez le dispositif de fixation (écrou et vis).
F
R
elevez la roue de secours vers vous par
l'arrière.
F
R
etirez la roue du coffre.
Remise en place de la roue
F Remettez en place la roue dans son
logement.
F

D
évissez de quelques tours l'écrou sur la
vis. En l'absence de roue dans la cuvette, le
dispositif de fixation (écrou et vis) ne peut
être remis en place.
Démontage de la roue
* Position P pour la boîte de vitesses
automatique. Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation
: le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement, coupez
le contact et engagez la première vitesse*
de façon à bloquer les roues.
Vérifiez l'allumage fixe du témoin de frein
de stationnement au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et situés
dans une zone garantissant leur sécurité.
Assurez-vous que le cric est bien
positionné sur l'un des emplacements
prévus pour le levage du véhicule.
Une mauvaise utilisation du cric peut
occasionner une chute du véhicule.
Ne vous engagez jamais sous un véhicule
levé par un cric ; utilisez une chandelle.
F

M

ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
F

S

errez l'écrou central pour bien maintenir la
roue.
F

C

lippez la boîte de rangement des outils
ou remettez en place le cache polystyrène
(selon version).
En cas de panne
