2019 CITROEN C3 AIRCROSS Notices Demploi (in French)

175
F Déclippez la béquille de son logement et fixez-la dans le cran pour maintenir le capot
ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée. Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur
: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
Moteurs
Essence
Diesel
Ces moteurs sont des exemples donnés à titre
indicatif.
Les emplacements des éléments suivants
peuvent varier
:
-

F
iltre à air.
-

J
auge d'huile moteur.
-

R
emplissage de l'huile moteur.
-
P

ompe de réamorçage.
1. Réser voir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
7
Informations pratiques

176
3.Réser voir du liquide de frein.
4. Batterie.
5. Boîte à fusibles.
6. Filtre à air.
7. Jauge d'huile moteur.
8. Remplissage de l'huile moteur.
9. Point de masse déporté.
10. Pompe de réamorçage*.
Le circuit de gazole est sous très haute
pression.
Toute inter vention sur ce circuit doit être
exclusivement effectuée par le réseau
CITROËN ou par un atelier qualifié.
*
S

uivant motorisation.
Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
CITROËN ou par un atelier qualifié. Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule. Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Evitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
réser vés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle. Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré et
dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B .
Informations pratiques

177
A = MA XI
B = MINI
Si vous constatez que le niveau est situé au-
dessus du repère A ou au-dessous du repère
B , ne démarrez pas le moteur .
-

S

i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S

i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
F Dévissez le bouchon du réser voir pour accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification
faite à la mise du contact avec l'indicateur
de niveau d'huile au combiné n'est pas
valable dans les 30
minutes qui suivent
l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.
Pour assurer la fiabilité de la mesure, le
véhicule doit être stationné sur un sol
horizontal, moteur froid.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
7
Informations pratiques

178
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Moteur chaud, le circuit de refroidissement
étant sous pression, attendez au moins une
heure après l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur
: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de lave-
vitre
Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Complétez le niveau dès que cela
est nécessaire.Caractéristiques du liquide
La mise à niveau du liquide de lave-vitre doit
être effectuée avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations...).
Dans tous les cas, le remplissage avec de
l'eau pure est proscrit (risque de gel, dépôt de
calcaire...).
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum du réser voir
d'additif est indiqué par l'allumage
fixe de ce témoin, accompagné d'un
signal sonore et d'un message de
niveau d'additif du filtre à particules
trop faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Niveau d'AdBlue
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour éviter l'immobilisation réglementaire
du véhicule, il est nécessaire d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l' AdBlue et
système SCR , et notamment pour réaliser
le remplissage, reportez-vous à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Informations pratiques

179
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12 V, repor tez-
vous à la rubrique correspondante.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Filtre à air
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent .
Filtre habitacle
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent. Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message d'alerte.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d'au moins 60
km/h jusqu'à
l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
Vérification des niveaux et notamment
sur le niveau d'additif gasoil, reportez-
vous à la rubrique correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont par faitement
normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
7
Informations pratiques

180

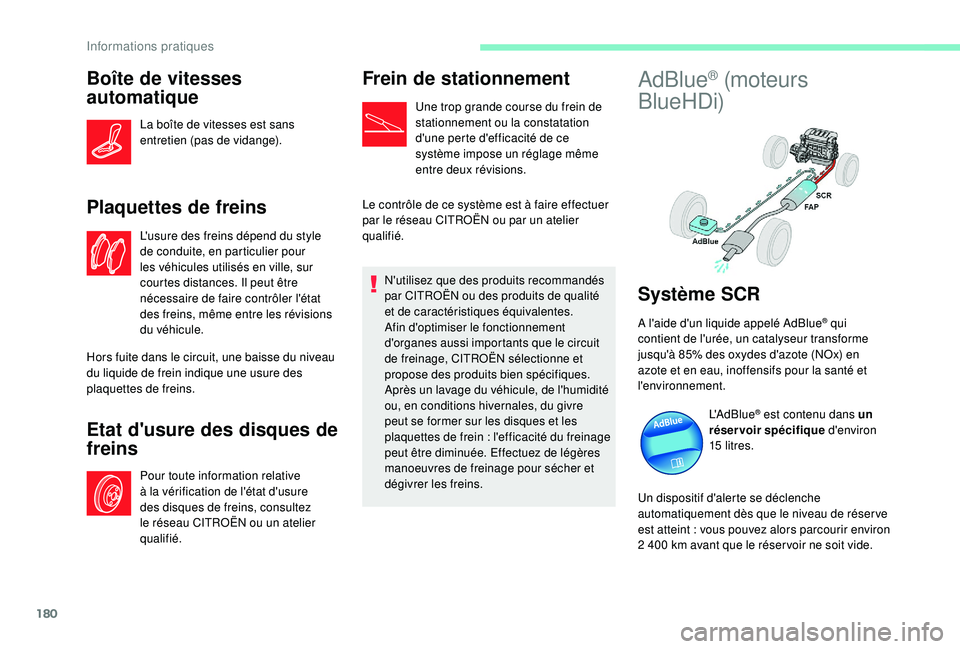

Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Etat d'usure des disques de
freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
N'utilisez que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, CITROËN sélectionne et
propose des produits bien spécifiques.
Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre
peut se former sur les disques et les
plaquettes de frein
: l'efficacité du freinage
peut être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
AdBlue® (moteurs
BlueHDi)
Système SCR
A l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un
réservoir spécifique d'environ
15


litres.
Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réser ve
est atteint

: vous pouvez alors parcourir environ
2

400

km avant que le réser voir ne soit vide.
Informations pratiques

181

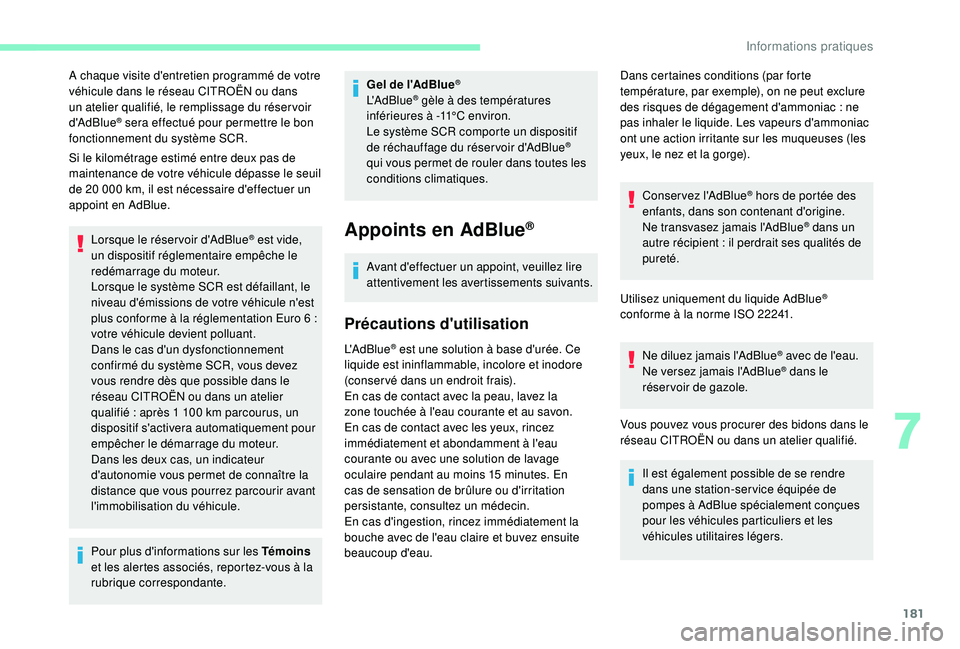

A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réser voir
d'AdBlue
® sera effectué pour permettre le bon
fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20

000 km, il est nécessaire d'effectuer un
appoint en AdBlue.
Lorsque le réser voir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître la
distance que vous pourrez parcourir avant
l'immobilisation du véhicule.
Pour plus d'informations sur les Témoins
et les alertes associés, reportez-vous à la
rubrique correspondante. Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler dans toutes les
conditions climatiques.
Appoints en AdBlue®
Avant d'effectuer un appoint, veuillez lire
attentivement les avertissements suivants.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau. Conservez l'AdBlue
® hors de portée des
enfants, dans son contenant d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités de
pureté.
Utilisez uniquement du liquide AdBlue
®
conforme à la norme ISO 22241.
Ne diluez jamais l'AdBlue
® avec de l'eau.
Ne versez jamais l'AdBlue® dans le
réservoir de gazole.
Vous pouvez vous procurer des bidons dans le
réseau CITROËN ou dans un atelier qualifié. Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Il est également possible de se rendre
dans une station-ser vice équipée de
pompes à AdBlue spécialement conçues
pour les véhicules particuliers et les
véhicules utilitaires légers.
7
Informations pratiques

182
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de le stocker dans un endroit frais et à l'abri de
l'exposition directe au rayonnement solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne stockez pas de contenant d'AdBlue
®
dans votre véhicule.
Procédure
Avant de procéder à l'appoint, par temps froid,
vérifiez que la température est supérieure
à -11°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut être déversé dans le
réservoir.
Garez votre véhicule dans un local plus
tempéré pendant quelques heures pour
permettre l'appoint. F

C
oupez le contact et retirez la clé du
contacteur pour éteindre le moteur.
ou
F
A
vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP" pour
éteindre le moteur.
F
V
éhicule déverrouillé, ouvrez la trappe à
carburant.
F
T
ournez le bouchon bleu d'un quart de tour
dans le sens inverse des aiguilles d'une
montre.
F
D
égagez le bouchon bleu.Remplissage
F Munissez-vous d'un bidon d'AdBlue®. Après
avoir vérifié la date de péremption, lisez
attentivement les consignes d'utilisation
figurant sur l'étiquette avant de procéder au
déversement du contenu du flacon ou du
bidon dans le réser voir d'AdBlue de votre
véhicule. F

I
ntroduisez le pistolet de la pompe
d'AdBlue
® et remplissez le réser voir jusqu'à
l'arrêt automatique du pistolet.
Ou
Impor tant :
-

A

fin de ne pas faire déborder
le réser voir d'AdBlue
®, il est
recommandé
:
•

D

e faire un appoint compris entre
10 et 13

litres en utilisant des bidons
d'AdBlue
®.
Ou
•

D

e ne pas insister après le premier
arrêt automatique du pistolet dans
le cas d'un approvisionnement dans
une station-service.
-

S

i le réser voir d'AdBlue
® s'est
vidé complètement – ce qui est
confirmé par le message d'alerte et
l'impossibilité de redémarrer le moteur
– vous devez impérativement effectuer
un appoint d'au moins 5

litres.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réser vé à l'usage
des poids lourds.
F

A

vant de procéder à l'appoint, assurez-
vous que le véhicule est stationné sur une
surface plane et horizontale.
Informations pratiques
