151
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30 cm des
capteurs.
Aide au stationnement
A l'aide de capteurs situés dans le pare-
chocs, cette fonction signale la proximité de
tout obstacle (exemples : piéton, véhicule,
arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples
: piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manœuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs. Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
Aide graphique
Elle complète le signal sonore par l'affichage
à l'écran de segments, de plus en plus
rapprochés du véhicule.
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10
km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.
6
Conduite

152
Le son diffusé par le haut-parleur (avant
ou arrière) permet de repérer si l'obstacle
est devant ou derrière.
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
se fait par le menu de configuration du véhicule
ou par le bouton de la planche de bord (selon
ve r s i o n).
Avec / Sans autoradio
F Appuyez sur ce bouton ; le
voyant du bouton s'allume pour
confirmer la neutralisation de la
fonction.
Avec écran tactile
F Dans le menu Conduite /
Véhicule , sélectionnez l'onglet
" Fonctions de conduite ", puis
" Aide au stationnement ".La fonction sera neutralisée
automatiquement en cas d'attelage d'une
remorque ou de montage d'un porte-vélo
sur attelage (véhicule équipé d'un attelage
installé selon les préconisations du
constructeur).
Anomalie de
fonctionnement
En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Au passage de la marche arrière, un
signal sonore (bip long) vous indique que
les capteurs peuvent être sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d'aide au
stationnement. Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
Caméra Top Rear Vision
Moteur tournant, dès l'engagement de la
marche arrière, ce système permet d'afficher
sur l'écran tactile des vues des alentours
proches de votre véhicule à l'aide d'une caméra
située à l'arrière du véhicule.
Conduite

153
L'écran se divise en deux parties : à gauche,
u ne vue contextuelle ; à droite, une vue de
dessus du véhicule dans son environnement
proche.
Les capteurs d'aide au stationnement
complètent l'information sur la vue de dessus
du véhicule.
Différentes vues contextuelles peuvent être
affichées sur la partie gauche
:
-

v
ue standard,
-

v
ue à 180°,
-

v
ue zoom. Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom) en fonction
des informations transmises par l'aide au
stationnement.
A tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
Principe de fonctionnement
A l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant
les manoeuvres à basse vitesse. Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets bleus), au
fur et à mesure de la progression du véhicule.
Cette représentation permet de faciliter
l'alignement de votre véhicule lors du
stationnement et de percevoir les obstacles
situés à proximité.
Cette image s'efface automatiquement si le
véhicule reste immobile trop longtemps.
Ce système est une aide visuelle qui ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Les images fournies par la caméra
peuvent être déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
6
Conduite

154
Activation
L'activation se fait automatiquement au
passage de la marche arrière, à une vitesse
inférieure à 10 km/h.
A l'affichage du sous menu, choisissez une des
quatre vues : La fonction sera neutralisée
:
- E n cas d'attelage d'une remorque
ou de montage d'un porte-vélo sur
attelage (véhicule équipé d'un attelage
installé selon les préconisations du
constructeur).
-

A
u-delà d'environ 10 km/h.
-

A l
'ouverture du hayon.
-

A
u retrait de la marche arrière (l'image
reste affichée pendant 7 secondes).
-

P
ar appui sur la croix rouge dans le
coin supérieur gauche de la tablette
tactile.
Vous pouvez, à tout moment, choisir le mode
d'affichage en appuyant sur cette zone.
"Vue Standard".
" Vue 18 0 ° ".
" Vue Zo o m".
" M o de AUTO ". Vérifiez régulièrement la propreté de la
lentille de la caméra.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
Mode AUTO
Ce mode est activé par défaut. A l'aide des capteurs situés sur le pare-
chocs arrière, la vue automatique permet de
passer de la vue arrière à la vue de dessus à
l'approche d'un obstacle au niveau de la ligne
rouge (moins de 30 cm) lors de la manoeuvre.
Vue standard
La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
A partir du pare-chocs arrière, la ligne rouge
représente la distance à 30 cm et les deux
lignes bleues, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Conduite

155
Vue zoom
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations
sur l'environnement du véhicule.
La caméra enregistre les alentours lors de
la manoeuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manoeuvre
du véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Vue à 180°
Mode démarrage rapide
Park Assist
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote le système de
direction pour se garer dans cet espace.
Avec une boîte de vitesses manuelle , le
conducteur gère l'accélération, le freinage, les
rapports de vitesse et l'embrayage.
Avec une boîte de vitesses automatique , le
conducteur gère l'accélération, le freinage et
les rapports de vitesse.
La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones

: gauche A ,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue. Ce mode permet d'afficher, au plus vite, la
vue contextuelle (partie gauche) et la vue de
dessus du véhicule.
Un message (en anglais), vous indiquant de
vérifier les alentours du véhicule avant de
manœuvrer, s'affiche.
6
Conduite

156
A tout instant, le conducteur peut reprendre le
contrôle de la direction en saisissant le volant.Ce système d'aide à la manoeuvre ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Le conducteur doit rester maître de son
véhicule en s'assurant que l'espace
reste dégagé pendant la totalité de la
manoeuvre.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles situés
dans leurs angles morts.
La fonction Park Assist ne peut pas
fonctionner moteur arrêté. C.
Stationnement en "bataille".
Pendant les phases de manoeuvres, le
volant effectue des rotations rapides
:
ne tenez pas le volant, ne mettez pas les
mains entre les branches du volant.
Prenez garde à tout objet susceptible de
bloquer la manoeuvre (vêtements amples,
écharpes, cravates...) – Risques de
blessure


!
Lorsque le Park Assist est activé, il
empêche le passage en mode STOP du
Stop & Start. En mode STOP, l'activation
du Park Assist redémarre le moteur. Le Park Assist prend en charge
l'assistance pour 4 cycles de manoeuvres
au maximum. La fonction se désactive à
l'issue de ces 4 cycles. Si vous estimez
que votre véhicule n'est pas positionné
correctement, vous devrez alors reprendre
le contrôle de la direction pour achever la
manoeuvre.
Pendant les phases d'entrée et de sortie
du stationnement, le système fournit
des informations visuelles et sonores au
conducteur afin de sécuriser ses manoeuvres.
Plusieurs manoeuvres de marche avant ou
arrière peuvent être nécessaires.
Le Park Assist apporte une assistance aux
manoeuvres suivantes

:
B. Sortie de stationnement en "créneau". Le déroulement des manoeuvres et les
instructions de conduite s'affichent sur
l'écran tactile.
L'assistance est activée
:
l'affichage de ce pictogramme
et d'une limite de vitesse
indique que les manoeuvres de
direction sont prises en charge
par le système
: ne touchez pas
le volant.
L'assistance est désactivée
:
l'affichage de ce pictogramme
indique que les manoeuvres de
direction ne sont plus prises en
charge par le système
: vous
devez reprendre le contrôle de
la direction.
Vous devez toujours vérifier les alentours
de votre véhicule avant de commencer
une manoeuvre.
A.
Stationnement en "créneau".
Conduite

157
La fonction d'aide au stationnement est
indisponible pendant la phase de mesure
de place disponible. Elle intervient
ultérieurement, pendant les manoeuvres
pour vous avertir que votre véhicule se
rapproche d'un obstacle : le signal sonore
devient continu dès que la distance par
rapport à l'obstacle est inférieure à trente
centimètres.
Si vous aviez désactivé la fonction
d'aide au stationnement, elle sera
automatiquement réactivée au cours des
phases de manoeuvres assistées.
L'activation du Park Assist neutralise la
Surveillance d'angle mort.
Fonctionnement
Aide aux manoeuvres de
stationnement en "créneau"
F Dès que vous souhaitez stationner, sélectionnez " Park Assist" dans l'onglet
" Fonctions de conduite " du menu
Conduite / Véhicule de l'écran tactile, pour
activer la fonction. F

L
imitez la vitesse du véhicule
à 20 km/h maximum et
sélectionnez " Entrée en
créneau " sur l'écran tactile.
Pour une entrée en créneau, le système
ne signale pas les emplacements dont
la taille est nettement inférieure ou
supérieure au gabarit du véhicule. F
R
oulez lentement en suivant les instructions
jusqu'à ce que le système trouve une place
disponible.
F
A
ctionnez l'indicateur de direction vers le
côté de stationnement choisi, pour activer
la fonction de mesure. Vous devez rouler à
une distance comprise entre 0,5 m et 1,5 m
de la rangée de véhicules en stationnement.
F
A
vancez lentement jusqu'à l'affichage d'un
message, accompagné d'un signal sonore,
vous demandant de passer la marche
arrière.
6
Conduite

158

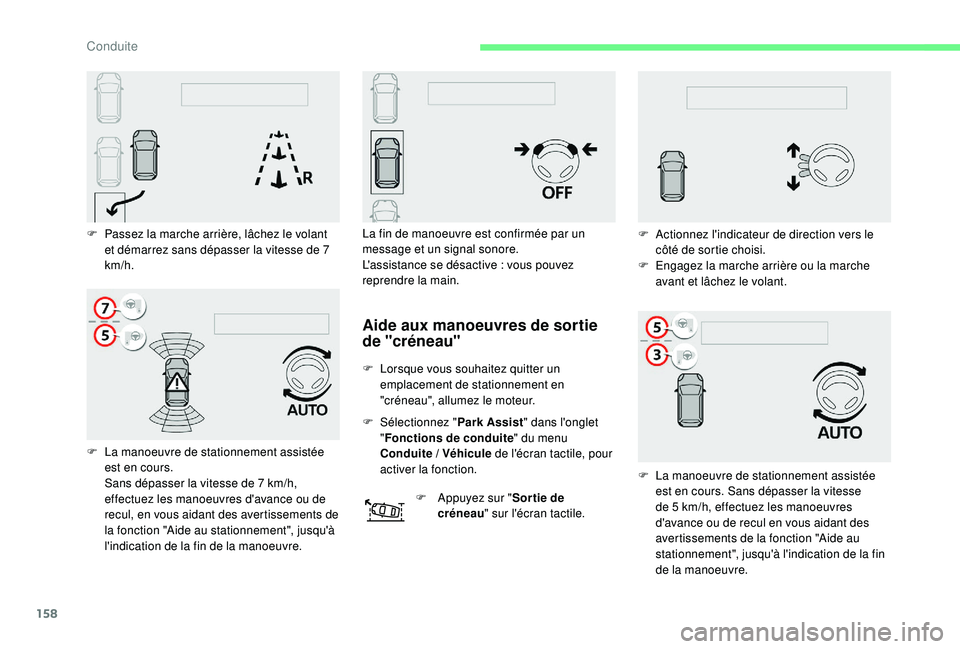

F Passez la marche arrière, lâchez le volant et démarrez sans dépasser la vitesse de 7
km/h.
F

L
a manoeuvre de stationnement assistée
est en cours.
Sans dépasser la vitesse de 7 km/h,
effectuez les manoeuvres d'avance ou de
recul, en vous aidant des avertissements de
la fonction "Aide au stationnement", jusqu'à
l'indication de la fin de la manoeuvre. La fin de manoeuvre est confirmée par un
message et un signal sonore.
L'assistance se désactive
: vous pouvez
reprendre la main.
Aide aux manoeuvres de sortie
de "créneau"
F Lorsque vous souhaitez quitter un emplacement de stationnement en
"créneau", allumez le moteur.
F

Sél
ectionnez " Park Assist " dans l'onglet
" Fonctions de conduite " du menu
Conduite / Véhicule de l'écran tactile, pour
activer la fonction.
F

A
ppuyez sur "Sor tie de
créneau " sur l'écran tactile. F

L
a manoeuvre de stationnement assistée
est en cours. Sans dépasser la vitesse
de 5 km/h, effectuez les manoeuvres
d'avance ou de recul en vous aidant des
avertissements de la fonction "Aide au
stationnement", jusqu'à l'indication de la fin
de la manoeuvre.
F

A
ctionnez l'indicateur de direction vers le
côté de sortie choisi.
F
E
ngagez la marche arrière ou la marche
avant et lâchez le volant.
Conduite
