2019 CITROEN BERLINGO VAN ESP

184
Desmontagem
F Mova a alavanca da rótula da posição 3 para a posição 2 .
F

R
etire a rótula puxando-a para si.
F

A
ssim que a rótula for retirada, mova a
alavanca da posição 2 para a posição 1 .
F

E

ncaixe a extremidade da rótula no suporte
debaixo do para-choques traseiro, até onde
for possível.
F

F

ixe a rótula corretamente até mover
a alavanca para a posição 3 (posição
“trancada”). F

L
igue a ficha do reboque à tomada de 13
pinos próxima do suporte.
F
F
ixe o reboque ligando o cabo de
segurança à argola no suporte.
Ligue a ficha do reboque com o motor
desligado.
Se ligar a ficha do reboque nos minutos
depois de desligar a ignição, não toque
no tubo de escape – existe um risco de
queimaduras! Se a rótula não estiver trancada, o
reboque pode soltar-se. Isso pode
provocar um acidente.
Tranque sempre a rótula de acordo com
as descrições.
Respeite a legislação em vigor do país no
qual circula.
Retire a rótula se não estiver a ser
utilizada.
Antes de ligar o veículo, verifique se
as luzes do reboque estão a funcionar
corretamente.
Antes de circular, verifique a regulação da
altura das luzes.
Sistemas de supor te (mala ou supor te
de bicicletas)
Tenha sempre em conta a carga máxima
autorizada para o dispositivo de reboque:
se for excedida, o dispositivo pode
soltar-se do veículo e provocar um grave
acidente.
F

A

ntes de montar a rótula, verifique se os
pontos de contacto assinalados pelas setas,
não contêm sujidade. Utilize um plano limpo
e suave.
Informações práticas

185
Retire a bola de reboque de fácil
desmontagem quando não estiver a usar
o reboque.
Modo de economia de energia
Sistema que gere a duração de certas funções
para preservar uma carga suficiente da bateria.
Depois da paragem do motor, são ainda
utilizáveis, por um período acumulado máximo
de cerca de quarenta minutos, funções como o
sistema áudio e a telemática, os limpa-vidros,
as luzes de cruzamento, as luzes do teto, etc.Para obter mais informações sobre
as Especificações do motor, as
cargas rebocáveis
e, especialmente,
a carga máxima aplicada ao dispositivo
de reboque, consulte a secção
correspondente. Se uma comunicação telefónica tiver
sido iniciada ao mesmo tempo, esta será
mantida durante cerca de 10 minutos com
o sistema Bluetooth mãos-livres do seu
sistema de áudio.
Sair do modo
Estas funções serão reativadas
automaticamente na utilização seguinte do
veículo.
Para utilizar imediatamente estas funções,
ligue o motor e deixe-o funcionar:
-

m
enos de dez minutos, para usar o
equipamento durante cerca de cinco
minutos,
-

m
ais de dez minutos, para usar o
equipamento até cerca de trinta minutos.
Deixe o motor trabalhar na duração
especificada para garantir que a carga da
bateria é suficiente.
Não ligue e desligue o motor repetida e
continuamente para recarregar a bateria.
Uma bateria descarregada não permite o
arranque do motor.
Para mais informações sobre a bateria de
12


V, consulte a secção correspondente.
Modo de corte de energia
Sistema que gere a utilização de determinadas
funções em função do nível de energia restante
na bateria.
Quando o veículo está em movimento, a função
de corte de energia desativa temporariamente
algumas funções, tais como o ar condicionado,
a descongelação do vidro traseiro, etc.
As funções desativadas são reativadas
automaticamente assim que as condições o
permitirem.
Barras de tejadilho/
Grades de tejadilho
Recomendações
Distribua a carga uniformemente, tendo
cuidado para não sobrecarregar um dos
lados.
Disponha a parte mais pesada da carga o
mais perto possível do tejadilho.
Prenda bem a carga.
Conduza com cuidado: a suscetibilidade
do veículo aos ventos laterais aumenta e
a sua estabilidade pode ser afetada.
Verifique regularmente a robustez das
barras de tejadilho e grades e se estão
bem fixas, pelo menos antes de cada
viagem.
Retire as barras do tejadilho assim que
terminar o transporte.
Entrada neste modo
Uma mensagem de entrada em modo
economia de energia aparece no ecrã do
painel de instrumentos e as funções ativas são
postas em suspenso.
7
Informações práticas

186
Capô
A localização da alavanca de abertura
interior do capô impede que este seja
aberto quando a porta dianteira esquerda
está fechada. Antes de qualquer inter venção sob o
capô, neutralize o Stop & Start para evitar
qualquer risco de lesão associada a um
acionamento automático do modo START.
Com o motor quente, deverá manusear
a patilha de segurança exterior e a haste
com cuidado (risco de queimaduras),
utilizando a área protegida.
Com o capô aberto, tenha atenção para
não danificar a patilha de segurança.
Em caso de vento forte, não abra o capô.
A ventoinha de arrefecimento pode
entrar em funcionamento depois de o
motor parar. Tenha cuidado para que
as lâminas da hélice não toquem em
objetos nem em vestuário.
Em caso de colocação de carga no
tejadilho (
não excedendo 40

cm em
altura), não exceda as seguintes cargas:
-

B

arras transversais sobre barras
longitudinais: 80

kg
.
-
D

uas barras transversais
aparafusadas ao tejadilho: 100


kg
.
-
T

rês barras transversais aparafusadas
ao tejadilho: 15 0


kg
.
-

G

rade de tejadilho em alumínio:
120


kg
.
-

U

ma grade de tejadilho: 115


k g
.
Se a altura ultrapassar os 40

cm, adapte a
velocidade do veículo em função do per fil
da estrada, no sentido de não provocar
danos nas barras do tejadilho ou grade de
tejadilho e nas fixações no veículo.
Consulte a legislação nacional para poder
respeitar a regulamentação do transporte
de objetos mais longos do que o veículo.
Em caso de colocação de carga no
tejadilho de um modelo de 7 lugares
( não excedendo 40

cm em altura), não
exceda as seguintes cargas:
-
T

rês barras transversais aparafusadas
ao tejadilho: 100


kg .
-

G

rade de tejadilho em alumínio: 70


kg .
-

U

ma grade de tejadilho: 65

kg . Como medida de segurança e para evitar
danos no tejadilho, é imperativo que
utilize as barras de tejadilho e grades
homologadas para o seu veículo.
Respeite as instruções de montagem e
as condições de utilização indicadas no
manual de instruções fornecido com as
barras de tejadilho e grades.
Para instalar barras de tejadilho transversais
ou uma grade de tejadilho, utilize as fixações
previstas para o efeito:
F

R

emova as tampas de fixação instaladas no
veículo,
F

C

oloque cada fixação na respetiva posição
e aparafuse-as uma por uma ao tejadilho.
F

A

ssegure-se de que as barras de tejadilho
ou a grade de tejadilho estão fixadas
corretamente (abanando-as).
As barras são adaptáveis a cada ponto de
fixação.
Informações práticas

188
Tenha atenção durante as intervenções
sob o capô, uma vez que determinadas
zonas do motor podem estar extremamente
quentes (risco de queimadura) e o
ventilador de arrefecimento pode ser
acionado a qualquer instante (mesmo com a
ignição desligada).
Produtos usados
Evite o contacto prolongado de óleo e de
líquidos usados com a pele.
Muitos destes líquidos são nocivos para a
saúde ou muito corrosivos.Não descarte o óleo e os líquidos
usados pela canalização ou no solo.
Leve o óleo usado à rede CITROËN ou a
uma oficina autorizada e coloque-o nos
recipientes reservados para este efeito.
Nível de óleo do motor
A verificação efetua-se quando
a ignição é ligada através do
indicador de nível de óleo no painel
de instrumentos nos veículos
equipados com uma sonda elétrica
ou com a vareta de medição do
óleo. Para garantir a fiabilidade da medição,
o seu veículo deverá encontrar-se
estacionado em solo nivelado, com o
motor desligado há mais de 30
minutos.
É normal que sejam necessárias reposições
do nível de óleo entre duas revisões (ou
mudanças de óleo). A CITROËN recomenda
um controlo, com abastecimento, se
necessário, a cada 5000 km.
Verificação com a vareta de
medição
A localização da vareta de medição é ilustrada
no esquema da parte inferior do capô do motor
correspondente.
F

Pe
gue na extremidade colorida da vareta
de medição e retire-a completamente.
F

L
impe a vareta de medição com um pano
limpo e sem pelo.
F

I
ntroduza a vareta de verificação do óleo
totalmente no orifício e, em seguida, retire-a
novamente para efetuar o controlo visual:
o nível correto deverá situar-se entre as
marcas A e B . A = MÁ X
B = MÍN
Se constatar que o nível se encontra acima da
marca A ou abaixo da marca B , não ligue o
motor .
- S e o nível estiver acima do nível MÁX
(risco de danos no motor), contacte a rede
CITROËN ou uma oficina autorizada.
-

S
e o nível MÍN não for atingido, efetue
imperativamente um complemento de óleo
do motor.
Grau do óleo
Antes de atestar ou de mudar o óleo, verifique
se é o tipo de óleo adequado ao seu motor e
se está de acordo com as recomendações do
fabricante.
Atestar o óleo do motor
A localização do tampão do óleo está ilustrada
no esquema da parte inferior do capô.
Informações práticas

189
Depois de atestar o óleo, a verificação
feita ao ligar a ignição com o indicador do
nível do óleo no painel de instrumentos
não é válida nos 30 minutos a seguir a ter
atestado.
F

D
esaperte o tampão do óleo para aceder ao
orifício de enchimento.
F

D
eite o óleo em pequenas quantidades,
evitando derrames ou salpicos nos
componentes do motor (risco de incêndio).
F

A
guarde alguns minutos antes de verificar
novamente o nível com a vareta.
F

D
eite mais óleo se necessário.
F

A
pós verificação do nível, volte a apertar
com cuidado o tampão do óleo e coloque a
vareta no respetivo lugar.
Nível do líquido de travões
O nível deste líquido deve situar-se
próximo da marca “MÁ X”. Caso
contrário, verifique o desgaste das
pastilhas de travão.
Mudança do líquido de refrigeração
Consulte o plano de manutenção do construtor
para obter detalhes sobre a periodicidade
desta operação.
Características do líquido
Este líquido deve estar em conformidade com
as recomendações do fabricante.
Nível do líquido de
arrefecimento
Verifique regularmente o nível do
líquido de arrefecimento.
É normal que sejam necessárias
reposições do nível de líquido entre
duas revisões. Para evitar qualquer risco de queimadura
em caso de inter venção urgente para
atestar, ponha um pano à volta do tampão e
desaperte-o dando duas voltas para deixar a
pressão baixar.
Quando a pressão tiver diminuído, retire o
tampão e reponha o nível.
A ventoinha de arrefecimento pode
entrar em funcionamento depois de o
motor parar. Tenha cuidado para que
as lâminas da hélice não toquem em
objetos nem em vestuário.
Nível do líquido lava-vidros
Ateste sempre que necessário.
Características do líquido
O líquido dos travões tem de respeitar as
recomendações do fabricante.
Mudança de óleo do motor
Para preser var a fiabilidade do motor e do
sistema de controlo de emissões, nunca utilize
aditivos no óleo do motor. Só pode verificar e atestar com o motor frio.
Um nível de líquido de refrigeração baixo
constitui um risco de danos graves no seu
motor.
O nível do líquido de refrigeração deve situar-
se próximo da marca “MÁ X” sem a ultrapassar.
Se o nível estiver próximo ou abaixo da marca
“MÍN”, é essencial atestar.
Quando o motor está quente, a temperatura
deste líquido é regulada pela ventoinha.
Além disso, estando o circuito de arrefecimento
sob pressão, aguarde pelo menos uma hora
depois de desligar o motor para efetuar uma
intervenção.Capacidade do depósito:
-

5
,3 litros nas versões para “climas muito
f r i o s”.
-

2
,2 litros nas outras versões.
Especificações do líquido
O líquido do lava-vidros tem de ser
reabastecido com uma mistura pronta a usar.
7
Informações práticas

190
Nível de aditivo de gasóleo
(diesel com filtro de
partículas)
ouO nível mínimo do depósito de aditivo
é indicado pelo acendimento fixo da
luz avisadora, acompanhado por um
sinal sonoro e por uma mensagem
de nível de aditivo do filtro de
partículas demasiado baixo.
Reposição do nível
A reposição do nível deste aditivo deverá ser
efetuada, rápida e imperativamente, pela rede
CITROËN ou por uma oficina autorizada.
Nível de AdBlue
É acionado um alerta quando se atinge o nível
de reserva.
Para evitar a imobilização do veículo, em
conformidade com os regulamentos, tem de o
abastecer com AdBlue.
Ver i fi c aç õ es
Salvo indicação contrária, verifique estes
componentes em conformidade com o plano
de manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados pela rede CITROËN ou uma oficina
autorizada.
Bateria de 12 V
A bateria não necessita de manutenção.
Todavia, verifique regularmente se os
terminais estão corretamente apertados
(versões sem terminais de libertação
rápida) e se as ligações estão limpas.
Para mais informações sobre as
precauções a tomar antes de uma
operação na bateria de 12
V, consulte a
secção correspondente.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12
V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente pela rede CITROËN ou
uma oficina autorizada.
Filtro, ar
Em função do meio ambiente (por
exemplo, atmosfera poeirenta) e da
utilização do veículo (por exemplo,
condução urbana), substitua- o, se
necessário, com uma frequência
duas vezes superior .
Filtro, habitáculo
Em função do meio ambiente (por
exemplo, atmosfera poeirenta) e da
utilização do veículo (por exemplo,
condução urbana), substitua- o, se
necessário, com uma frequência
duas vezes superior .
Um filtro do habitáculo obstruído pode
prejudicar o desempenho do sistema
de ar condicionado e gerar odores
desagradáveis.
Filtro de óleo
Substitua o filtro de óleo a cada
mudança de óleo do motor.
No inverno (temperaturas abaixo de zero), tem
de ser utilizado um anticongelante adequado
às condições vigentes, de forma a preser var
os elementos do sistema (bomba, depósito,
condutas, etc.).
O enchimento com água pura é proibido
em quaisquer circunstâncias (risco de
congelamento, depósitos de calcário, etc.).
Para mais informações sobre AdBlue,
o sistema SCR e, em particular, sobre
o abastecimento, consulte a secção
correspondente.
Informações práticas

191

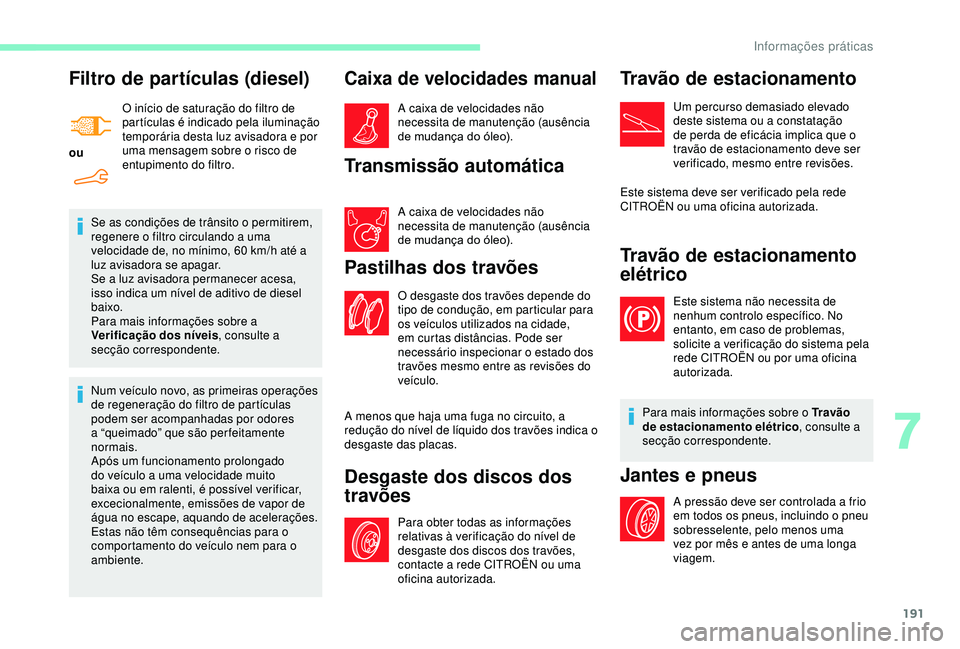

Filtro de partículas (diesel)
ouO início de saturação do filtro de
partículas é indicado pela iluminação
temporária desta luz avisadora e por
uma mensagem sobre o risco de
entupimento do filtro.
Se as condições de trânsito o permitirem,
regenere o filtro circulando a uma
velocidade de, no mínimo, 60
km/h até a
luz avisadora se apagar.
Se a luz avisadora permanecer acesa,
isso indica um nível de aditivo de diesel
baixo.
Para mais informações sobre a
Verificação dos níveis , consulte a
secção correspondente.
Caixa de velocidades manual
A caixa de velocidades não
necessita de manutenção (ausência
de mudança do óleo).
Transmissão automática
A caixa de velocidades não
necessita de manutenção (ausência
de mudança do óleo).
Pastilhas dos travões
O desgaste dos travões depende do
tipo de condução, em particular para
os veículos utilizados na cidade,
em curtas distâncias. Pode ser
necessário inspecionar o estado dos
travões mesmo entre as revisões do
veículo.
A menos que haja uma fuga no circuito, a
redução do nível de líquido dos travões indica o
desgaste das placas.
Desgaste dos discos dos
travões
Para obter todas as informações
relativas à verificação do nível de
desgaste dos discos dos travões,
contacte a rede CITROËN ou uma
oficina autorizada. Este sistema deve ser verificado pela rede
CITROËN ou uma oficina autorizada.
Travão de estacionamento
Um percurso demasiado elevado
deste sistema ou a constatação
de perda de eficácia implica que o
travão de estacionamento deve ser
verificado, mesmo entre revisões.
Num veículo novo, as primeiras operações
de regeneração do filtro de partículas
podem ser acompanhadas por odores
a “queimado” que são perfeitamente
normais.
Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou em ralenti, é possível verificar,
excecionalmente, emissões de vapor de
água no escape, aquando de acelerações.
Estas não têm consequências para o
comportamento do veículo nem para o
ambiente.
Travão de estacionamento
elétrico
Este sistema não necessita de
nenhum controlo específico. No
entanto, em caso de problemas,
solicite a verificação do sistema pela
rede CITROËN ou por uma oficina
autorizada.
Para mais informações sobre o Tr a v ã o
de estacionamento elétrico , consulte a
secção correspondente.
Jantes e pneus
A pressão deve ser controlada a frio
em todos os pneus, incluindo o pneu
sobresselente, pelo menos uma
vez por mês e antes de uma longa
viagem.
7
Informações práticas

192

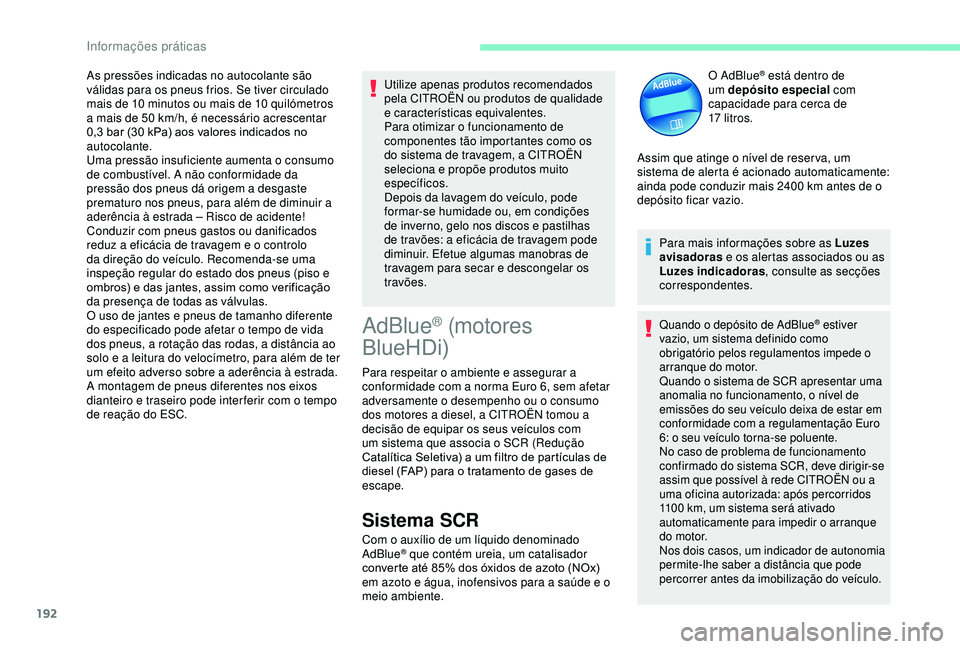

As pressões indicadas no autocolante são
válidas para os pneus frios. Se tiver circulado
mais de 10 minutos ou mais de 10 quilómetros
a mais de 50
km/h, é necessário acrescentar
0,3
bar (30 kPa) aos valores indicados no
autocolante.
Uma pressão insuficiente aumenta o consumo
de combustível. A não conformidade da
pressão dos pneus dá origem a desgaste
prematuro nos pneus, para além de diminuir a
aderência à estrada – Risco de acidente!
Conduzir com pneus gastos ou danificados
reduz a eficácia de travagem e o controlo
da direção do veículo. Recomenda-se uma
inspeção regular do estado dos pneus (piso e
ombros) e das jantes, assim como verificação
da presença de todas as válvulas.
O uso de jantes e pneus de tamanho diferente
do especificado pode afetar o tempo de vida
dos pneus, a rotação das rodas, a distância ao
solo e a leitura do velocímetro, para além de ter
um efeito adverso sobre a aderência à estrada.
A montagem de pneus diferentes nos eixos
dianteiro e traseiro pode inter ferir com o tempo
de reação do ESC. Utilize apenas produtos recomendados
pela CITROËN ou produtos de qualidade
e características equivalentes.
Para otimizar o funcionamento de
componentes tão importantes como os
do sistema de travagem, a CITROËN
seleciona e propõe produtos muito
específicos.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem pode
diminuir. Efetue algumas manobras de
travagem para secar e descongelar os
travões.
AdBlue® (motores
BlueHDi)
Sistema SCR
Com o auxílio de um líquido denominado
AdBlue® que contém ureia, um catalisador
converte até 85% dos óxidos de azoto (NOx)
em azoto e água, inofensivos para a saúde e o
meio ambiente. O AdBlue
® está dentro de
um depósito especial com
capacidade para cerca de
17


litros.
Assim que atinge o nível de reser va, um
sistema de alerta é acionado automaticamente:
ainda pode conduzir mais 2400
km antes de o
depósito ficar vazio.
Para mais informações sobre as Luzes
avisadoras e os alertas associados ou as
Luzes indicadoras , consulte as secções
correspondentes.
Quando o depósito de AdBlue® estiver
vazio, um sistema definido como
obrigatório pelos regulamentos impede o
arranque do motor.
Quando o sistema de

SCR apresentar uma
anomalia no funcionamento, o nível de
emissões do seu veículo deixa de estar em
conformidade com a regulamentação Euro
6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve dirigir-se
assim que possível à rede CITROËN ou a
uma oficina autorizada: após percorridos
1100

km, um sistema será ativado
automaticamente para impedir o arranque
do motor.
Nos dois casos, um indicador de autonomia
permite-lhe saber a distância que pode
percorrer antes da imobilização do veículo.
Para respeitar o ambiente e assegurar a
conformidade com a norma Euro 6, sem afetar
adversamente o desempenho ou o consumo
dos motores a diesel, a CITROËN tomou a
decisão de equipar os seus veículos com
um sistema que associa o SCR (Redução
Catalítica Seletiva) a um filtro de partículas de
diesel (FAP) para o tratamento de gases de
escape.
Informações práticas
