2019.75 OPEL GRANDLAND X Manuel d'utilisation (in French)

Soins du véhicule2399Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une
longue période.
Cela risque d'affecter la direction et la manœuvrabilité.
En cas de pneu plat :
Serrer le frein de stationnement,
engager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve dans le coffre sous le couver‐
cle de plancher.
1. Déposer le flacon de produit d'étanchéité et le compresseur.
2. Extraire l'étiquette de limite de vitesse du flacon de produit
d'étanchéité et le placer dans le
champ de vision du conducteur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leurespace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer le flacon de produit d'étan‐
chéité dans le support du
compresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.

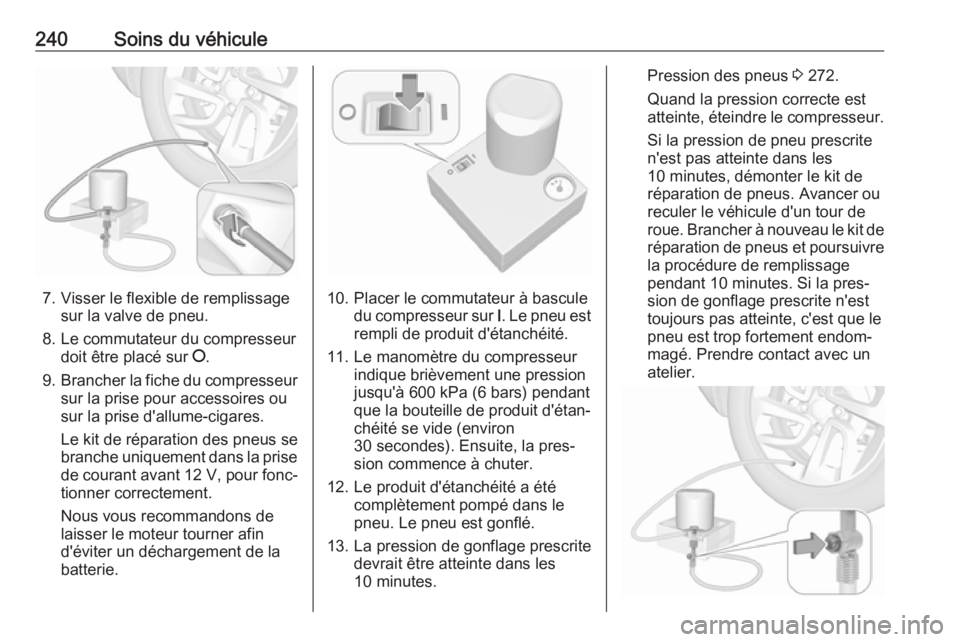

240Soins du véhicule
7. Visser le flexible de remplissagesur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
9. Brancher la fiche du compresseur
sur la prise pour accessoires ou
sur la prise d'allume-cigares.
Le kit de réparation des pneus se branche uniquement dans la prise de courant avant 12 V, pour fonc‐
tionner correctement.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.10. Placer le commutateur à bascule du compresseur sur I. Le pneu est
rempli de produit d'étanchéité.
11. Le manomètre du compresseur indique brièvement une pressionjusqu'à 600 kPa (6 bars) pendant
que la bouteille de produit d'étan‐
chéité se vide (environ
30 secondes). Ensuite, la pres‐
sion commence à chuter.
12. Le produit d'étanchéité a été complètement pompé dans le
pneu. Le pneu est gonflé.
13. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes.
Pression des pneus 3 272.
Quand la pression correcte est
atteinte, éteindre le compresseur.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes, démonter le kit de
réparation de pneus. Avancer ou
reculer le véhicule d'un tour de
roue. Brancher à nouveau le kit de
réparation de pneus et poursuivre la procédure de remplissage
pendant 10 minutes. Si la pres‐
sion de gonflage prescrite n'est
toujours pas atteinte, c'est que le pneu est trop fortement endom‐
magé. Prendre contact avec un
atelier.

Soins du véhicule241Réduire l'excédent de pression depneu au moyen du bouton du
flexible pneumatique.
Ne pas faire fonctionner le
compresseur pendant plus de
10 minutes.
14. Détacher le kit de réparation des pneus. Déposer le flacon de
produit d'étanchéité du support.
Visser le flexible de remplissage
sur le raccord libre du flacon de
produit d'étanchéité. Ceci empê‐
che que le produit d'étanchéité ne
s'échappe pas. Ranger le kit de
réparation des pneus dans le
coffre.
15. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
16. Reprendre la route sans délai afin
que le produit d'étanchéité se
répartisse uniformément dans le
pneu. Après un trajet d'environ
5 km (mais pas plus de
10 minutes), s'arrêter et contrôler
la pression du pneu. À cet effet,
visser directement le flexible d'air
sur la valve du pneu. Remplir le
pneu comme décrit plus haut.
Réduire l'excédent de pression de
pneu au moyen du bouton du
flexible pneumatique.
Si la pression des pneus n'est pas
tombée sous 150 kPa (1,5 bar), la régler à la pression correcte.
Sinon, le véhicule ne peut être
utilisé. Prendre contact avec un
atelier 3 272.
Répéter la vérification une fois de plus après avoir parcouru 10 km
avec un maximum de 10 minutes
pour vérifier que la pression n'a
plus baissé.
Si la pression des pneus est descendue au-dessous de
150 kPa (1,5 bar), il ne faut plus
utiliser le véhicule. Prendre
contact avec un atelier.
17. Ranger le kit de réparation des pneus dans le coffre.
Remarque
Les caractéristiques de conduite du
pneu réparé sont fortement dégra‐ dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 min.
La valve de sécurité intégrée s'ouvre à une pression de 700 kPa (7 bars).
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.

242Soins du véhiculeTenir compte des consignes de
stockage mentionnées sur la
bouteille du produit d'étanchéité.
Remplacer le flacon de produit de
colmatage. Mettre la bouteille au
rebut conformément aux prescrip‐
tions légales.
Le compresseur et le produit d'étan‐ chéité peuvent être utilisés jusqu'à
environ -30 °C.
Changement d'une roue Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettreles roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.● Si le sol n'est pas ferme, placer
une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.
● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de serrer les écrous de roue, les nettoyer.9Attention
Ne pas graisser les vis de roue.
Couples de serrageAvertissement
Si le véhicule est équipé de jantes
en alliage, serrer les vis de roue à la main pour les cinq premiers
tours au minimum.
Il existe deux types différents de
roues avec deux boulons et couples
de serrage différents.
Le couple de serrage des roues d'alu‐
minium est 100 Nm.

Soins du véhicule243Le couple de serrage des roues
d'acier est 115 Nm.
Utiliser les boulons de roue adaptés
aux roues.
Positions de mise sur cric Les positions de mise sur cric affi‐
chées concernent l'utilisation de bras
de levage et de crics accessoires utili‐ sés pour remplacer les pneus d'hiver/été.
Position de centrage du bras porteur
arrière du pont élévateur sous le point
de levage du véhicule.
Position de centrage du bras porteur
avant du pont élévateur sous le point
de levage du véhicule.
Roue de secours
La roue de secours peut être qualifiée
de roue de dépannage en raison de
sa taille par rapport aux autres roues
du véhicule et selon les réglementa‐
tions nationales. Dans ce cas, la
vitesse est limitée même en l'absence d'étiquette à ce sujet sur la roue de
secours.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou
conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.

244Soins du véhiculeLa roue de secours se trouve dans lecoffre, sous le recouvrement de plan‐
cher.
Pour la retirer : 1. Ouvrir le tapis de sol 3 75.
2. Déposer la boîte à outils.
3. La roue de secours temporaire est
fixée avec un écrou papillon.
Dévisser l'écrou pour sortir la roue
de secours.
4. Après avoir changé une roue, si aucune roue n'est placée dans la
niche de la roue de secours, fixer la boîte à outils en vissant l'écrou
papillon le plus possible et fermer le tapis de sol.
5. Après avoir remonté la roue pleine grandeur, placer la roue de
secours temporaire dans le puits
de roue avec l'extérieur de jante
vers le haut et la fixer avec l'écrou papillon.
Ne monter qu'une seule roue de
dépannage temporaire. La vitesse
maximale autorisée sur l'étiquette de
la roue de dépannage temporaire est
uniquement valable pour la taille de pneu posée en usine.Placer la roue de secours
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Si nécessaire, placer une cale sous la roue diagonalement
opposée à la roue à changer.
● Serrer le frein de stationnement, engager la 1ère, la marche
arrière ou placer le levier sélec‐
teur sur P.
● Sortir la roue de secours.
● Ne jamais changer simultané‐ ment plusieurs roues.
● N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne nécessite aucune maintenance.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le
cric.● Sortir les objets lourds du véhicule avant de le monter sur
cric.
● Aucune personne ni aucun animal ne doivent se trouver à
l'intérieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer un véhicule soulevé par un cric.
● Avant de serrer les écrous de roue, les nettoyer.9Attention
Ne pas graisser les vis de roue.
9Attention
Veiller à toujours utiliser les vis de
fixation de roue adéquates lors
des changements de roues. Lors
du montage de la roue de secours, les vis pour jantes en alliage
peuvent également être utilisées.

Soins du véhicule245
●Si des vis de roue pour jantes en
alliage sont utilisées, noter que le serrage de la roue de secours est
assuré par le contact conique de
chaque tête de vis sur la jante.
Dans ce cas, les rondelles ne
viennent pas en contact avec la
jante de roue de secours.
1. Extraire les caches vis de roue à l'aide de l'extracteur de caches visde roue.
Outillage de bord 3 233.
Roues en acier avec enjoliveur :
Sortir l'enjoliveur.
Roues en alliage léger : Extraire
les caches vis de roue à l'aide de
l'extracteur de caches vis de roue.
2. Déplier la clé de roue et la placer de sorte qu'elle soit bien position‐née et dévisser chaque écrou de
roue d'un demi-tour.
Il se peut que les roues soient
protégées par des écrous de
blocage. Pour desserrer ces
écrous spécifiques, commencer
par placer l'adaptateur sur la tête de l'écrou avant de poser la clé de
roue. L'adaptateur se trouve dans la boîte à outils 3 233.
3. Vérifier que le cric est bien posi‐
tionné sous le point de levage
adéquat.

246Soins du véhicule4. Régler le cric à la hauteur néces‐saire. Le positionner juste au-
dessous du point de levage de
manière telle qu'il ne puisse pas
glisser.
S'assurer que le bord de la carros‐
serie soit adapté à l'encoche dans le cric.
Attacher la clé de roue, aligner
correctement le cric et tourner la
clé de roue jusqu'à ce que la roue ait quitté le sol.
5. Dévisser les écrous de roue.
6. Changer la roue.
7. Visser les écrous de roue.
8. Abaisser le véhicule et retirer le cric.
9. Poser la clé de roue en s'assurant
qu'elle est bien logée sur la tête de vis et serrer chaque vis en quin‐
conce. Le couple de serrage est
de 115 Nm.
Si le véhicule est équipé de jantes en alliage, noter que les vis de
roue peuvent également être utili‐ sées pour la jante de roue de
secours en acier. Dans ce cas, le
serrage de la roue de secours est
assuré par le contact conique de
chaque tête de vis.
10. Aligner le trou de valve de l'enjo‐ liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des écrous
de roue.
11. Ranger la roue remplacée, l'outil‐ lage du véhicule 3 233 et l'adap‐
tateur des écrous de blocage des roues.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Rangement d'une roue de plein
format endommagée dans le
coffre
Toutes les tailles de roues autorisées peuvent être rangées dans le puits deroue de secours. Pour fixer la roue :
