Page 225 of 297

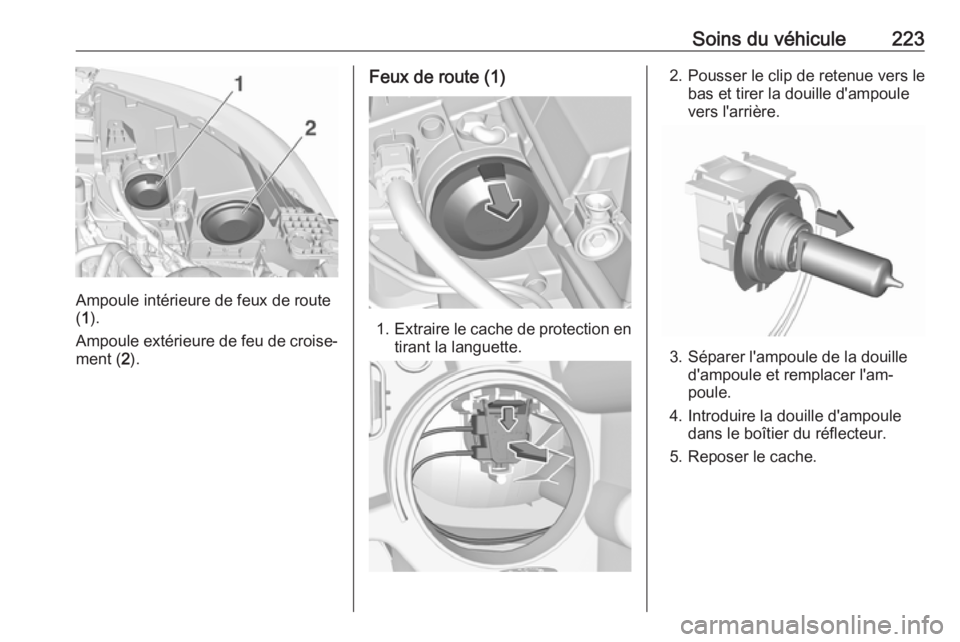

Soins du véhicule223
Ampoule intérieure de feux de route
( 1 ).
Ampoule extérieure de feu de croise‐
ment ( 2).
Feux de route (1)
1. Extraire le cache de protection en
tirant la languette.
2. Pousser le clip de retenue vers le bas et tirer la douille d'ampoule
vers l'arrière.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Introduire la douille d'ampoule dans le boîtier du réflecteur.
5. Reposer le cache.
Page 226 of 297

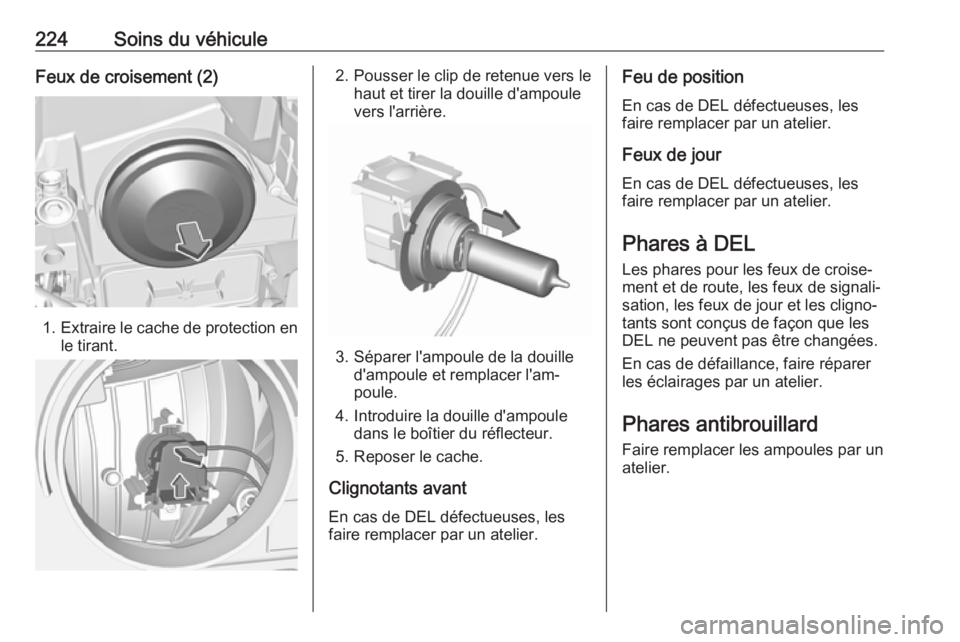

224Soins du véhiculeFeux de croisement (2)
1.Extraire le cache de protection en
le tirant.
2. Pousser le clip de retenue vers le haut et tirer la douille d'ampoule
vers l'arrière.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Introduire la douille d'ampoule dans le boîtier du réflecteur.
5. Reposer le cache.
Clignotants avant En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feu de position
En cas de DEL défectueuses, les
faire remplacer par un atelier.
Feux de jour En cas de DEL défectueuses, lesfaire remplacer par un atelier.
Phares à DEL
Les phares pour les feux de croise‐
ment et de route, les feux de signali‐
sation, les feux de jour et les cligno‐
tants sont conçus de façon que les
DEL ne peuvent pas être changées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Phares antibrouillard
Faire remplacer les ampoules par un
atelier.
Page 227 of 297

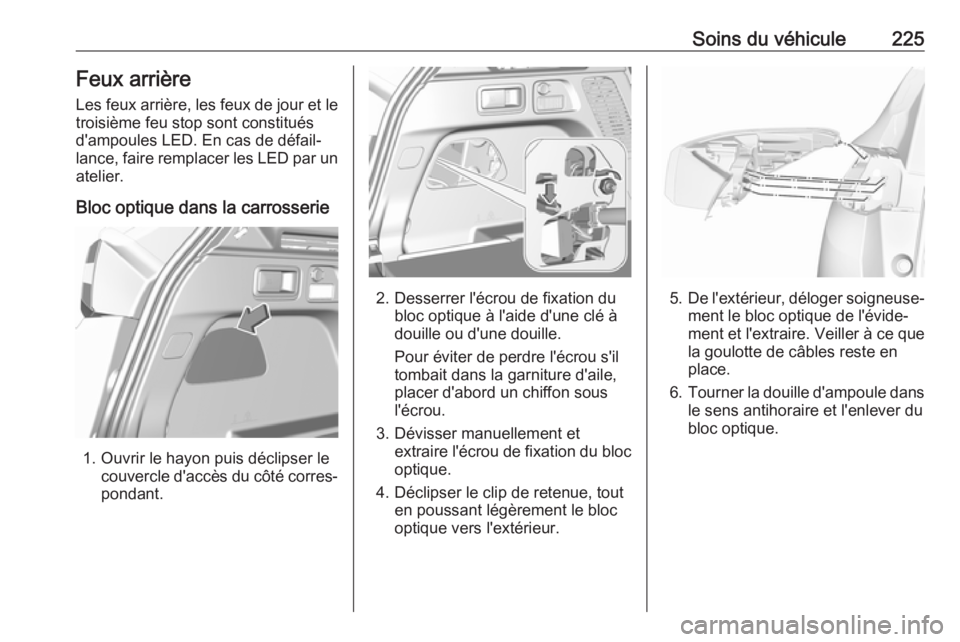

Soins du véhicule225Feux arrière
Les feux arrière, les feux de jour et le
troisième feu stop sont constitués
d'ampoules LED. En cas de défail‐
lance, faire remplacer les LED par un atelier.
Bloc optique dans la carrosserie
1. Ouvrir le hayon puis déclipser le couvercle d'accès du côté corres‐
pondant.
2. Desserrer l'écrou de fixation du bloc optique à l'aide d'une clé à
douille ou d'une douille.
Pour éviter de perdre l'écrou s'il
tombait dans la garniture d'aile,
placer d'abord un chiffon sous
l'écrou.
3. Dévisser manuellement et extraire l'écrou de fixation du blocoptique.
4. Déclipser le clip de retenue, tout en poussant légèrement le bloc
optique vers l'extérieur.5. De l'extérieur, déloger soigneuse‐
ment le bloc optique de l'évide‐
ment et l'extraire. Veiller à ce que la goulotte de câbles reste en
place.
6. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
Page 228 of 297
226Soins du véhicule
7. Séparer l'ampoule de la douilled'ampoule et remplacer l'am‐
poule.
Feu stop ( 1)
Feu de direction ( 2)
8. Introduire la douille d'ampoule dans le bloc optique. Monter le
bloc optique dans l'évidement et
serrer l'écrou de fixation du bloc
optique depuis l'intérieur. Fixer le
couvercle.
Ensemble d'éclairage sur le
hayon
1. Ouvrir le hayon et enlever le couvercle.
Page 229 of 297

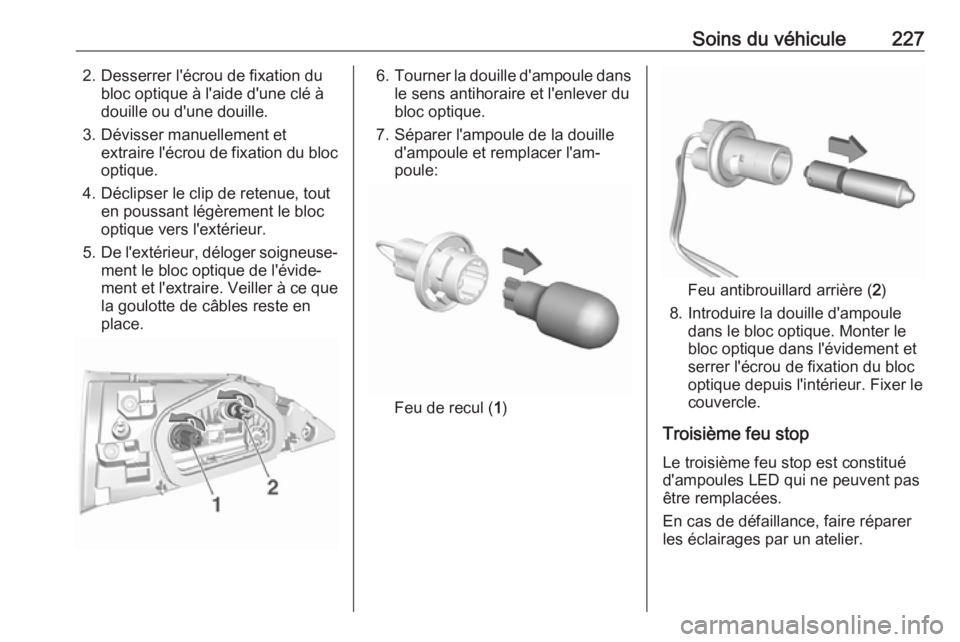

Soins du véhicule2272. Desserrer l'écrou de fixation dubloc optique à l'aide d'une clé à
douille ou d'une douille.
3. Dévisser manuellement et extraire l'écrou de fixation du blocoptique.
4. Déclipser le clip de retenue, tout en poussant légèrement le bloc
optique vers l'extérieur.
5. De l'extérieur, déloger soigneuse‐
ment le bloc optique de l'évide‐
ment et l'extraire. Veiller à ce que la goulotte de câbles reste en
place.6. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
7. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule:
Feu de recul ( 1)
Feu antibrouillard arrière ( 2)
8. Introduire la douille d'ampoule dans le bloc optique. Monter le
bloc optique dans l'évidement et
serrer l'écrou de fixation du bloc
optique depuis l'intérieur. Fixer le
couvercle.
Troisième feu stop
Le troisième feu stop est constitué
d'ampoules LED qui ne peuvent pas
être remplacées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Page 230 of 297

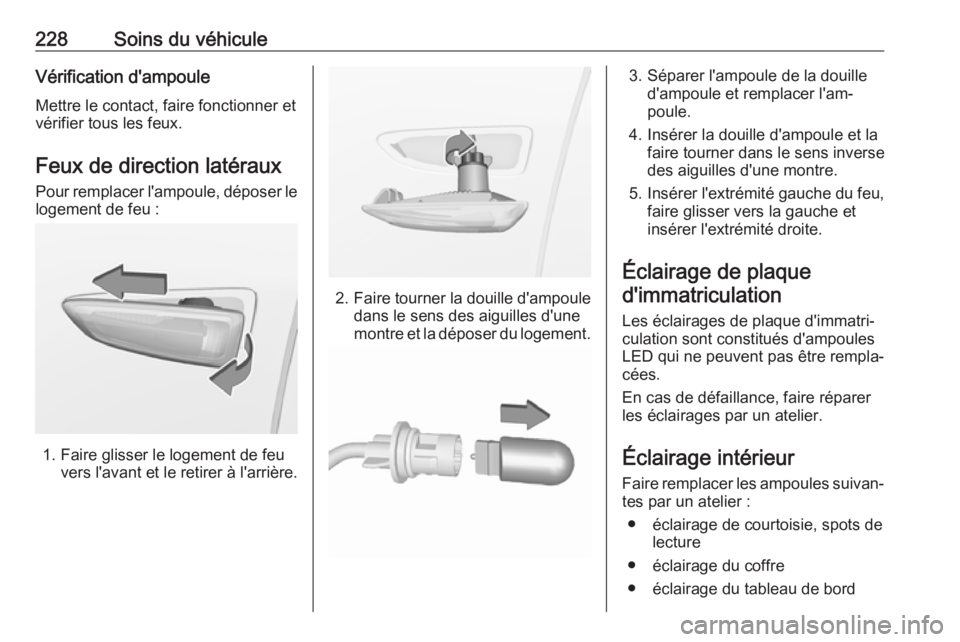

228Soins du véhiculeVérification d'ampouleMettre le contact, faire fonctionner et
vérifier tous les feux.
Feux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le logement de feu vers l'avant et le retirer à l'arrière.
2.Faire tourner la douille d'ampoule
dans le sens des aiguilles d'une
montre et la déposer du logement.
3. Séparer l'ampoule de la douille d'ampoule et remplacer l'am‐
poule.
4. Insérer la douille d'ampoule et la faire tourner dans le sens inverse
des aiguilles d'une montre.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
Les éclairages de plaque d'immatri‐
culation sont constitués d'ampoules
LED qui ne peuvent pas être rempla‐
cées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bord
Page 231 of 297

Soins du véhicule229Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, désac‐ tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur. L'extracteur comporte
deux côtés. Chaque côté est conçu
pour un type de fusible différent.
Attraper le fusible à l'aide de la pince
à fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
Selon la version, différentes boîtes à
fusibles du compartiment moteur sont
disponibles :
Page 232 of 297

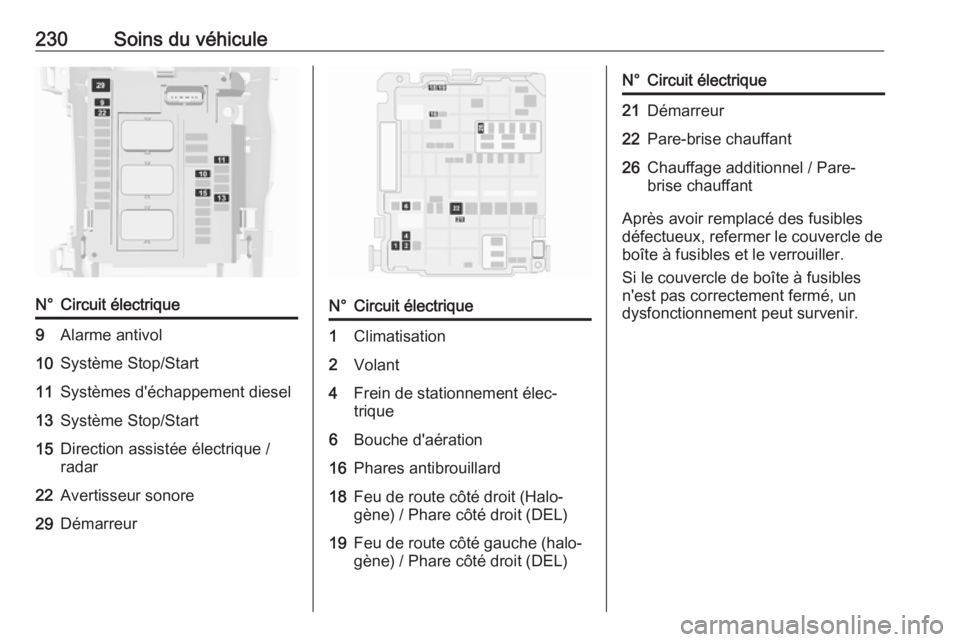

230Soins du véhiculeN°Circuit électrique9Alarme antivol10Système Stop/Start11Systèmes d'échappement diesel13Système Stop/Start15Direction assistée électrique /
radar22Avertisseur sonore29DémarreurN°Circuit électrique1Climatisation2Volant4Frein de stationnement élec‐
trique6Bouche d'aération16Phares antibrouillard18Feu de route côté droit (Halo‐
gène) / Phare côté droit (DEL)19Feu de route côté gauche (halo‐
gène) / Phare côté droit (DEL)N°Circuit électrique21Démarreur22Pare-brise chauffant26Chauffage additionnel / Pare-
brise chauffant
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et le verrouiller.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
